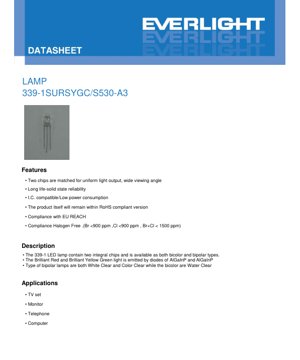

ورقة بيانات مصباح LED ثنائي اللون/ثنائي القطب 339-1SURSYGC/S530-A3 - 25 مللي أمبير - أحمر ساطع/أصفر أخضر ساطع - وثيقة تقنية بالعربية

1. نظرة عامة على المنتج

مصباح LED 339-1SURSYGC/S530-A3 هو مصباح LED ثنائي الشريحة مصمم للتطبيقات التي تتطلب إضاءة مؤشر واضحة وموثوقة. وهو متوفر بتكوينات ثنائية اللون وثنائية القطب، مما يوفر مرونة في التصميم. الألوان الأساسية المنبعثة هي الأحمر الساطع والأصفر الأخضر الساطع، والمتحققة من خلال تقنية أشباه الموصلات AlGaInP. يتميز الجهاز بموثوقيته الصلبة، وعمره التشغيلي الطويل، واستهلاكه المنخفض للطاقة، مما يجعله مناسبًا للتكامل في أنظمة إلكترونية متنوعة.

1.1 المزايا الأساسية والسوق المستهدف

تشمل المزايا الرئيسية لهذا المصباح LED شرائح متطابقة لإخراج ضوء موحد وزاوية مشاهدة واسعة، مما يضمن أداءً بصريًا متسقًا. تم تصميمه ليكون متوافقًا مع الدوائر المتكاملة (I.C.)، مما يبسط تصميم الدائرة. يلتزم المنتج باللوائح البيئية ذات الصلة، بما في ذلك RoHS، وREACH التابع للاتحاد الأوروبي، وهو خالٍ من الهالوجين (Br <900 جزء في المليون، Cl <900 جزء في المليون، Br+Cl < 1500 جزء في المليون). أسواقه وتطبيقاته الأساسية هي الإلكترونيات الاستهلاكية وملحقات الحوسبة، وتحديدًا:

• أجهزة التلفزيون
• شاشات الكمبيوتر
• الهواتف
• أجهزة الكمبيوتر

2. تحليل متعمق للمعايير التقنية

يقدم هذا القسم تفصيلًا مفصلاً للمواصفات الكهربائية والبصرية والحرارية للجهاز.

2.1 الحدود القصوى المطلقة

تحدد هذه التقييمات الحدود التي بعدها قد يحدث تلف دائم للجهاز. لا يتم ضمان التشغيل تحت هذه الظروف.

2.2 الخصائص الكهروبصرية (T_a=25°م)

هذه هي معلمات التشغيل النموذجية تحت ظروف الاختبار القياسية.

ملاحظات القياس:عدم اليقين في جهد الأمام هو ±0.1 فولت. عدم اليقين في شدة الإضاءة هو ±10%. عدم اليقين في الطول الموجي السائد هو ±1.0 نانومتر.

3. تحليل منحنيات الأداء

توفر ورقة البيانات منحنيات الخصائص لكل من النوعين SUR (الأحمر الساطع) وSYG (الأصفر الأخضر الساطع). هذه المنحنيات ضرورية لفهم سلوك الجهاز تحت ظروف مختلفة.

3.1 خصائص SUR (الأحمر الساطع)

تُظهر منحنيات LED من نوع SUR العلاقة بين الشدة النسبية والطول الموجي، ونمط التوجيه، والتيار الأمامي مقابل جهد الأمام (منحنى I-V)، والشدة النسبية مقابل التيار الأمامي، والشدة النسبية مقابل درجة الحرارة المحيطة، والتيار الأمامي مقابل درجة الحرارة المحيطة. منحنى I-V نموذجي للدايود، يُظهر زيادة أسية في التيار بعد الوصول إلى عتبة جهد الأمام (~1.7-2.0 فولت). يُظهر منحنى الشدة مقابل درجة الحرارة انخفاضًا في الإخراج مع ارتفاع درجة الحرارة المحيطة، وهي خاصية شائعة لمصابيح LED بسبب زيادة إعادة التركيب غير الإشعاعي وانخفاض الكفاءة.

3.2 خصائص SYG (الأصفر الأخضر الساطع)

يشارك LED من نوع SYG أنواعًا مماثلة من المنحنيات: الشدة النسبية مقابل الطول الموجي، والتوجيه، ومنحنى I-V، والشدة مقابل التيار الأمامي. بالإضافة إلى ذلك، يتضمن منحنى إحداثيات اللون مقابل التيار الأمامي، وهو أمر بالغ الأهمية للتطبيقات التي يكون فيها اتساق اللون تحت ظروف القيادة المختلفة مهمًا. يساعد منحنى التيار الأمامي مقابل درجة الحرارة المحيطة في تصميم إدارة الحرارة.

4. المعلومات الميكانيكية ومواصفات العبوة

4.1 أبعاد العبوة

يتم وضع LED في عبوة قياسية على شكل مصباح. تشمل الملاحظات الأبعاد الرئيسية من ورقة البيانات:

• جميع الأبعاد بالمليمترات (مم).
• يجب أن يكون ارتفاع الحافة أقل من 1.5 مم (0.059 بوصة).
• التحمل الافتراضي للأبعاد، ما لم يُذكر خلاف ذلك، هو ±0.25 مم.

يتم توفير رسم تفصيلي بأبعاد في ورقة البيانات الأصلية، يحدد تباعد الأطراف، وقطر الجسم، والارتفاع الكلي. يجب على المصممين الرجوع إلى هذا الرسم لإنشاء بصمة PCB دقيقة.

5. إرشادات اللحام والتجميع

المناولة الصحيحة أمر بالغ الأهمية للحفاظ على أداء وموثوقية LED.

5.1 تشكيل الأطراف

• اثنِ الأطراف عند نقطة تبعد 3 مم على الأقل عن قاعدة لمبة الإيبوكسي.
• قم بإجراء تشكيل الأطرافقبل soldering.
• تجنب إجهاد عبوة LED أثناء التشكيل لمنع التلف أو الكسر.
• اقطع إطارات الأطراف في درجة حرارة الغرفة.
• تأكد من محاذاة ثقوب PCB تمامًا مع أطراف LED لتجنب إجهاد التركيب.

5.2 التخزين

• التخزين الموصى به: ≤30°م و ≤70% رطوبة نسبية.
• عمر التخزين بعد الشحن: 3 أشهر في ظل الظروف الموصى بها.
• للتخزين لفترات أطول (حتى سنة واحدة): استخدم حاوية محكمة الغلق بجو نيتروجين ومادة ماصة للرطوبة.
• تجنب التحولات السريعة في درجة الحرارة في الرطوبة العالية لمنع التكثيف.

5.3 عملية اللحام

حافظ على مسافة لا تقل عن 3 مم من نقطة اللحام إلى لمبة الإيبوكسي.

ملاحظات إضافية حول اللحام:

• تجنب إجهاد إطار الأطراف في درجات الحرارة العالية.
• لا تقم بإجراء اللحام بالغمر أو اليدوي أكثر من مرة واحدة.
• احمِ لمبة الإيبوكسي من الصدمات/الاهتزازات الميكانيكية حتى يبرد LED إلى درجة حرارة الغرفة.
• تجنب التبريد السريع من درجة حرارة اللحام القصوى.
• استخدم دائمًا أقل درجة حرارة فعالة وأقصر وقت.

6. معلومات التعبئة والطلب

6.1 مواصفات التعبئة

يتم تعبئة مصابيح LED لمنع التفريغ الكهروستاتيكي (ESD) وتلف الرطوبة.

• التعبئة الأولية:كيس مضاد للكهرباء الساكنة.
• التعبئة الثانوية:كرتون داخلي.
• التعبئة الثالثية:كرتون خارجي.
• كمية التعبئة:200 إلى 500 قطعة كحد أدنى لكل كيس. 5 أكياس لكل كرتون داخلي. 10 صناديق داخلية لكل صندوق خارجي.

6.2 شرح الملصق

تحتوي الملصقات على العبوة على المعلومات التالية:

• CPN:رقم إنتاج العميل
• P/N:رقم الإنتاج (مثال: 339-1SURSYGC/S530-A3)
• QTY:كمية التعبئة
• CAT:درجات شدة الإضاءة
• HUE:درجات الطول الموجي السائد
• REF:درجات جهد الأمام
• LOT No:رقم الدفعة للتتبع

7. اقتراحات التطبيق واعتبارات التصميم

7.1 دوائر التطبيق النموذجية

لاستخدام المؤشر القياسي، يلزم وجود مقاومة محددة للتيار على التوالي. يمكن حساب قيمة المقاومة (R_s) باستخدام قانون أوم: R_s= (V_المصدر- V_F) / I_F. حيث V_Fهو جهد الأمام النموذجي (2.0 فولت) و I_Fهو تيار الأمام المطلوب (مثال: 20 مللي أمبير). تأكد من أن قدرة المقاومة كافية: P_R= (I_F)² * R_s.

.

• 7.2 اعتبارات التصميمقيادة التيار:_Fقم دائمًا بتشغيل مصابيح LED بتيار ثابت أو باستخدام مقاومة محددة للتيار. لا يُنصح بتطبيق جهد ثابت يساوي V_F.
• بسبب التباين من وحدة إلى أخرى واعتماد Vعلى درجة الحرارة.
• إدارة الحرارة:على الرغم من أن تبديد الطاقة منخفض، تأكد من وجود تهوية كافية في العلبة، خاصة إذا تم استخدام مصابيح LED متعددة أو إذا اقتربت درجات الحرارة المحيطة من الحد الأقصى المسموح به.
• التشغيل ثنائي اللون/ثنائي القطب:افهم توزيع الأطراف والتكوين الداخلي (مصعد/مهبط مشترك للثنائي القطب، شرائح منفصلة للثنائي اللون) لتصميم الدائرة بشكل صحيح.

حماية ESD:

اتبع إجراءات التعامل القياسية مع ESD أثناء التجميع، حيث أن مصابيح LED حساسة للتفريغ الكهروستاتيكي.

8. المقارنة التقنية والتمييز

تتميز سلسلة 339-1 من خلال تصميمها ثنائي الشريحة في عبوة مصباح قياسية. مقارنةً بمصابيح LED أحادية الشريحة، فإنها توفر إمكانية وجود لونين أو تكوين ثنائي القطب (حماية عكس القطبية) في نفس البصمة. يوفر استخدام تقنية AlGaInP كفاءة عالية لأطوال موجات الأحمر والأصفر الأخضر، مما يؤدي إلى شدة إضاءة جيدة (250 ميللي كانديلا للأحمر، 63 ميللي كانديلا للأصفر الأخضر) عند تيار قيادة متواضع يبلغ 20 مللي أمبير. تضمن زاوية المشاهدة الواسعة البالغة 25 درجة الرؤية من منظورات مختلفة، وهو أمر مفيد لمؤشرات اللوحة.

9. الأسئلة الشائعة (بناءً على المعايير التقنية)_d9.1 ما الفرق بين إصدارات SUR و SYG؟_dيشير SUR إلى LED الأحمر الساطع (λ

~624 نانومتر)، بينما يشير SYG إلى LED الأصفر الأخضر الساطع (λ

~573 نانومتر). يختلفان في الطول الموجي السائد وشدة الإضاءة النموذجية.

9.2 هل يمكنني تشغيل هذا LED عند أقصى تيار مستمر له وهو 25 مللي أمبير؟

نعم، لكن الخصائص الكهروبصرية في ورقة البيانات محددة عند 20 مللي أمبير. التشغيل عند 25 مللي أمبير سينتج إخراج ضوء أعلى ولكنه سيزيد أيضًا من تبديد الطاقة ودرجة حرارة التقاطع، مما قد يؤثر على الموثوقية طويلة المدى ويسبب تحولًا طفيفًا في الطول الموجي. من الممارسات الجيدة عمومًا تخفيض التصنيف والتشغيل أقل قليلاً من الحد الأقصى المطلق لتحسين العمر الافتراضي.9.3 ماذا يعني "ثنائي اللون" و"ثنائي القطب" لهذا المصباح؟
ثنائي اللون:تحتوي العبوة على شريحتي LED منفصلتين (مثال: واحدة حمراء، واحدة خضراء) يمكن التحكم فيهما بشكل مستقل. عادةً ما يكون لها ثلاثة أطراف (مهبط مشترك أو مصعد مشترك).

ثنائي القطب:

تحتوي العبوة على شريحة LED واحدة ولكنها مبنية بحيث تضيء عند تطبيق الجهد بأي قطبية (على الرغم من أن قطبية واحدة فقط هي الصحيحة للون المقصود). تعمل كمؤشر بسيط يضيء بغض النظر عن قطبية التيار المستمر، وغالبًا ما تستخدم في دوائر التيار المتردد أو الدوائر غير المبالية بالقطبية. تذكر ورقة البيانات أن هذه متوفرة براتنج أبيض شفاف وملون شفاف.

9.4 ما مدى أهمية الحد الأدنى للمسافة 3 مم لللحام وثني الأطراف؟

مهم جدًا. راتنج الإيبوكسي الذي يشكل لمبة LED حساس للحرارة والإجهاد الميكانيكي. يمكن أن ينقل اللحام أو الثني على مسافة أقل من 3 مم حرارة مفرطة إلى شريحة أشباه الموصلات، مما يتلفها، أو يمكن أن يتسبب في تشقق الإيبوكسي، مما يؤدي إلى فشل مبكر أو دخول الرطوبة.
10. حالة تصميم واستخدام عملية

السيناريو: تصميم مؤشر حالة مزدوج لوحدة إمداد الطاقة.

يحتاج المصمم إلى مكون واحد لإظهار حالتي "الاستعداد" (أصفر) و"التشغيل" (أحمر). يختار النسخة ثنائية اللون من مصباح 339-1. يصمم دائرة حيث يقود طرف متحكم دقيق مهبط الشريحة الصفراء (SYG) من خلال مقاومة محددة للتيار للاستعداد. ويقود طرف آخر مهبط الشريحة الحمراء (SUR) من خلال مقاومة منفصلة لحالة "التشغيل". يتم ربط مصاعد كلتا الشريحتين معًا بسكة الإمداد الموجبة. تضمن زاوية المشاهدة البالغة 25 درجة رؤية المؤشر من اللوحة الأمامية. يتبع المصمم إرشادات اللحام، ويضمن وجود فجوة 3 مم، ويحدد بصمة PCB الصحيحة من أبعاد العبوة. كما يضمن تمرير تعليمات التخزين والتعامل إلى فريق التصنيع.

11. مقدمة عن مبدأ التكنولوجيا

يستخدم مصباح LED 339-1 مادة أشباه الموصلات فوسفيد الألومنيوم الغاليوم الإنديوم (AlGaInP) لمنطقة الانبعاث الضوئي. AlGaInP هو شبه موصل مركب يمكن ضبط طاقة فجوة النطاق الخاصة به - وبالتالي لون الضوء المنبعث - عن طريق تغيير نسب الألومنيوم والغاليوم والإنديوم. يتطلب الانبعاث الأحمر الساطع (~624 نانومتر) تركيبة مختلفة عن الانبعاث الأصفر الأخضر الساطع (~573 نانومتر). عندما يتم تطبيق جهد أمامي يتجاوز جهد تشغيل الدايود، يتم حقن الإلكترونات والفجوات في المنطقة النشطة حيث تتحد، وتطلق الطاقة في شكل فوتونات (ضوء). يتم تحديد الطول الموجي المحدد لهذه الفوتونات بواسطة فجوة النطاق لمادة AlGaInP. تعمل عدسة الإيبوكسي على حماية شريحة أشباه الموصلات، وتشكيل حزمة إخراج الضوء (زاوية مشاهدة 25 درجة)، وتعزيز استخراج الضوء.
