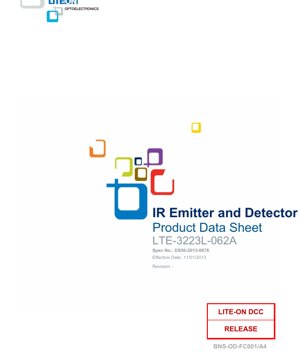

ورقة بيانات باعث الأشعة تحت الحمراء LTE-3223L-062A - عبوة 5.0 مم - الطول الموجي القياسي 940 نانومتر - تيار نبضي عالي 2 أمبير - عبوة شفافة - وثيقة تقنية بالعربية

1. نظرة عامة على المنتج

يُعد LTE-3223L-062A صمامًا باعثًا للأشعة تحت الحمراء (IR LED) عالي الأداء، مُصممًا للتطبيقات التي تتطلب إخراجًا ضوئيًا قويًا وتشغيلًا موثوقًا في ظل ظروف كهربائية صارمة. تم تصميم هذا الجهاز لتقديم شدة إشعاعية عالية مع الحفاظ على انخفاض الجهد الأمامي، مما يجعله فعالاً لكل من أنظمة القيادة المستمرة والنبضية. وظيفته الأساسية هي إصدار إشعاع تحت أحمر عند طول موجي قياسي يبلغ 940 نانومتر، وهو شائع الاستخدام في أنظمة التحكم عن بُعد، وأجهزة استشعار القرب، والمفاتيح الضوئية، ومختلف تطبيقات الاستشعار الصناعية. يتم تغليف الباعث في عبوة شفافة تزيد من إخراج الضوء وتوفر نمط إشعاع واسعًا.

1.1 المزايا الأساسية والسوق المستهدف

تنبع المزايا الرئيسية لهذا الباعث تحت الأحمر من تصميمه المُحسّن للتشغيل بتيار عالي. وهو مناسب بشكل خاص للتطبيقات التي تتطلب طاقة ضوئية لحظية عالية، مثل نقل بيانات الأشعة تحت الحمراء لمسافات طويلة أو أنظمة الكشف عالية الحساسية. تتيح القدرة على التعامل مع تيارات نبضية كبيرة إنشاء ومضات ضوئية قصيرة المدة وساطعة جدًا، مما يمكن أن يحسن نسبة الإشارة إلى الضوضاء في تطبيقات الاستشعار. تضمن زاوية الرؤية الواسعة مجال إشعاع واسع وموحد، وهو مفيد للإضاءة المساحية أو لأجهزة الاستشعار ذات متطلبات المحاذاة الأقل صرامة. تقضي العبوة الشفافة على تأثير الترشيح للراتنج الملون، مما يؤدي إلى كفاءة إشعاعية إجمالية أعلى. يشمل السوق المستهدف الإلكترونيات الاستهلاكية (مثل أجهزة التحكم عن بُعد للتلفزيون)، والأتمتة الصناعية (مثل كشف الأشياء، العد)، أنظمة الأمان (مثل أجهزة استشعار كسر الحزمة)، وأجهزة الاتصالات.

2. تحليل متعمق للمعايير التقنية

يقدم هذا القسم تفسيرًا تفصيليًا وموضوعيًا للمعايير الكهربائية والضوئية المحددة في ورقة البيانات، موضحًا أهميتها لتصميم الدائرة وأداء التطبيق.

2.1 الحدود القصوى المطلقة

تحدد الحدود القصوى المطلقة حدود الإجهاد التي قد يتسبب تجاوزها في حدوث تلف دائم للجهاز. هذه ليست ظروفًا للتشغيل العادي ولكنها بالغة الأهمية لفهم متانة الجهاز أثناء التجميع (مثل اللحام) وفي ظل ظروف العطل.

• تبديد الطاقة (150 ميلي واط):هذا هو الحد الأقصى للطاقة التي يمكن للعبوة تبديدها كحرارة عند درجة حرارة محيطة (Ta) تبلغ 25 درجة مئوية. يتجاوز هذا الحد خطر ارتفاع درجة حرارة التقاطع شبه الموصل، مما يؤدي إلى تدهور متسارع أو فشل كارثي. يجب على المصممين التأكد من أن حاصل ضرب تيار التشغيل الأمامي والجهد لا يتجاوز هذه القيمة، مع مراعاة تخفيض التصنيف في درجات الحرارة المحيطة الأعلى.
• تيار الأمامي النبضي (2 أمبير @ 300 نبضة/ثانية، نبضة 10 ميكروثانية):يسلط هذا التصنيف الضوء على قدرة الجهاز على التشغيل النبضي المكثف. يمكنه تحمل تيارات عالية جدًا (2 أمبير) لفترات قصيرة للغاية (10 ميكروثانية) بمعدل تكرار نبضي معتدل (300 نبضة في الثانية). هذا أمر بالغ الأهمية للتطبيقات مثل أجهزة التحكم عن بُعد بالأشعة تحت الحمراء، حيث تُستخدم النبضات القصيرة عالية الطاقة لنقل الرموز.
• تيار الأمامي المستمر (100 ميلي أمبير):التيار المستمر الأقصى الذي يمكن تمريره عبر LED إلى أجل غير مسمى دون تجاوز حدود تبديد الطاقة أو درجة حرارة التقاطع. للتشغيل طويل الأمد الموثوق، يُنصح بالتشغيل دون هذا الحد الأقصى، عادةً عند تيار التشغيل الموصى به وهو 20 مللي أمبير أو 50 مللي أمبير كما هو موضح في الخصائص.
• الجهد العكسي (5 فولت):مصابيح LED تحت الحمراء، مثل معظم الثنائيات، لها جهد انهيار عكسي منخفض نسبيًا. يمكن أن يتسبب تطبيق انحياز عكسي أكبر من 5 فولت في زيادة مفاجئة في التيار العكسي، مما قد يتلف الجهاز. قد تكون هناك حاجة لحماية الدائرة، مثل مقاومة متسلسلة أو ثنائي حماية متوازي، إذا تعرض LED لتقلبات الجهد أو الإشارات ثنائية الاتجاه.
• نطاقات درجة حرارة التشغيل والتخزين:تم تصنيف الجهاز للتشغيل من -40 درجة مئوية إلى +85 درجة مئوية، وهو مناسب للبيئات الصناعية والتجارية الموسعة. يشير نطاق التخزين الأوسع (-55 درجة مئوية إلى +100 درجة مئوية) إلى مرونة الجهاز عندما لا يكون قيد التشغيل.
• درجة حرارة لحام الأطراف (260 درجة مئوية لمدة 5 ثوانٍ):يحدد هذا الحد الأقصى للملف الحراري الذي يمكن للأطراف تحمله أثناء اللحام الموجي أو بإعادة التدفق، مقاسًا على بعد 1.6 مم من جسم العبوة. الالتزام بهذا أمر حيوي لمنع تلف أسلاك الربط الداخلية أو تشقق العبوة.

2.2 الخصائص الكهروضوئية

يتم قياس هذه المعلمات في ظل ظروف الاختبار القياسية (Ta=25 درجة مئوية) وتحدد أداء الجهاز في التشغيل العادي.

• الشدة الإشعاعية (I_E):8.0 (الحد الأدنى) إلى 15.0 (النموذجي) ميلي واط/ستراديان عند I_F=20 مللي أمبير. تقيس الشدة الإشعاعية الطاقة الضوئية المنبعثة لكل وحدة زاوية صلبة (ستراديان). تشير القيمة النموذجية البالغة 15 ميلي واط/ستراديان إلى باعث قوي. تضمن القيمة الدنيا مستوى أداء أساسي للوحدات المنتجة.
• الطول الموجي القياسي للانبعاث (λ_{القياسي}):940 نانومتر (نموذجي). هذا هو الطول الموجي الذي يصدر فيه LED أكبر قدر من الطاقة الضوئية. يقع 940 نانومتر في الطيف تحت الأحمر القريب، وهو غير مرئي للعين البشرية ولكنه يُكتشف جيدًا بواسطة الثنائيات الضوئية السيليكونية والعديد من أجهزة استشعار CMOS/CCD. إنه معيار شائع لأنظمة الأشعة تحت الحمراء.
• نصف عرض الخط الطيفي (Δλ):50 نانومتر (نموذجي). تصف هذه المعلمة، التي تسمى أيضًا العرض الكامل عند نصف الحد الأقصى (FWHM)، عرض النطاق الترددي للضوء المنبعث. تعني قيمة 50 نانومتر أن الطاقة الضوئية تنتشر عبر أطوال موجية من حوالي 915 نانومتر إلى 965 نانومتر. هذا مهم عند المطابقة مع المرشحات الضوئية على جانب الكاشف.
• الجهد الأمامي (V_F):تم إعطاء قيمتين: 1.25 فولت (الحد الأدنى) / 1.6 فولت (النموذجي) عند 50 مللي أمبير، و 1.65 فولت (الحد الأدنى) / 2.1 فولت (النموذجي) عند 250 مللي أمبير. يزداد V_Fمع التيار بسبب المقاومة الداخلية للثنائي. يُعد انخفاض V_Fميزة رئيسية، حيث يقلل من فقد الطاقة وتوليد الحرارة، وهو مفيد بشكل خاص في التطبيقات التي تعمل بالبطارية أو عالية التيار.
• التيار العكسي (I_R):100 ميكرو أمبير (الحد الأقصى) عند V_R=5 فولت. هذا هو تيار التسرب الصغير الذي يتدفق عندما يكون الثنائي منحازًا عكسيًا عند أقصى جهد تصنيف له. من المرغوب أن تكون القيمة منخفضة.
• زاوية الرؤية (2θ_1/2):30° (نموذجي). تُعرّف على أنها الزاوية الكاملة حيث تنخفض الشدة الإشعاعية إلى نصف قيمتها القصوى (على المحور). توفر زاوية 30 درجة حزمة مركزة بشكل معقول، مما يوفر توازنًا جيدًا بين الشدة ومساحة التغطية.

3. تحليل منحنى الأداء

تتضمن ورقة البيانات عدة رسوم بيانية توضح سلوك الجهاز في ظل ظروف مختلفة. هذه المنحنيات ضرورية للنمذجة التنبؤية والتصميم القوي.

3.1 التوزيع الطيفي (الشكل 1)

يرسم هذا المنحنى الشدة الإشعاعية النسبية مقابل الطول الموجي. يؤكد بصريًا الطول الموجي القياسي البالغ 940 نانومتر ونصف العرض الطيفي. الشكل نموذجي لـ LED تحت أحمر قائم على AlGaAs، يُظهر توزيعًا متماثلًا نسبيًا حول القمة. يستخدم المصممون هذا لضمان التوافق مع الحساسية الطيفية للكاشف الضوئي المقصود.

3.2 تيار الأمامي مقابل درجة الحرارة المحيطة (الشكل 2)

يُظهر منحنى تخفيض التصنيف هذا كيف ينخفض الحد الأقصى المسموح به لتيار الأمامي المستمر مع زيادة درجة الحرارة المحيطة. عند 25 درجة مئوية، يُسمح بالـ 100 مللي أمبير كاملة. مع ارتفاع درجة الحرارة، يتم الوصول إلى حد تبديد الطاقة عند تيارات أقل لمنع ارتفاع درجة حرارة التقاطع. هذا الرسم البياني بالغ الأهمية لتصميم الأنظمة التي تعمل في بيئات مرتفعة الحرارة، مما يضمن الموثوقية الحرارية.

3.3 تيار الأمامي مقابل الجهد الأمامي (الشكل 3)

منحنى خاصية I-V للثنائي. إنه غير خطي، يُظهر العلاقة الأسية النموذجية لتقاطع PN. يسمح المنحنى للمصممين بتحديد V_Fالدقيق لـ I_Fتشغيل معين، وهو ضروري لحساب قيم المقاومة المتسلسلة أو متطلبات دائرة القيادة. يُظهر الرسم البياني خاصية انخفاض V_Fبوضوح.

3.4 الشدة الإشعاعية النسبية مقابل درجة الحرارة المحيطة (الشكل 4) وتيار الأمامي (الشكل 5)

يوضح الشكل 4 اعتماد الإخراج الضوئي على درجة الحرارة. تنخفض الشدة الإشعاعية مع زيادة درجة الحرارة، وهي ظاهرة شائعة في مصابيح LED تُعرف باسم "الترهل الحراري". يجب تعويض هذا في التطبيقات التي تتطلب إخراجًا ضوئيًا مستقرًا على نطاق واسع من درجات الحرارة، ربما باستخدام ردود فعل درجة الحرارة في دائرة القيادة. يوضح الشكل 5 كيف تزيد الشدة الإشعاعية مع تيار الأمامي. تكون العلاقة خطية بشكل عام عند التيارات المنخفضة ولكن قد تتشبع دون خطية عند التيارات العالية جدًا بسبب التأثيرات الحرارية وتأثيرات الكفاءة. يساعد هذا المنحنى في اختيار تيار القيادة لتحقيق مستوى الإخراج الضوئي المطلوب.

3.5 مخطط الإشعاع (الشكل 6)

يوفر هذا الرسم القطبي تصورًا تفصيليًا لنمط الانبعاث المكاني. تمثل الدوائر متحدة المركز الشدة النسبية. يؤكد الرسم زاوية الرؤية البالغة 30 درجة (نصف زاوية 15 درجة) ويظهر أن ملف الحزمة سلس ومتماثل للغاية، وهو أمر مرغوب فيه للإضاءة الموحدة.

4. المعلومات الميكانيكية والتغليف

4.1 أبعاد العبوة وتحديد القطبية

يستخدم الجهاز عبوة قياسية 5 مم بأطراف شعاعية (غالبًا ما يشار إليها بـ T-1¾). يتم تحديد الأنود والكاثود بطول الطرف في الرسم (مع ملاحظة أن الطول النهائي بعد التغليف الشريطي قد يختلف). عادةً، يشير الطرف الأطول إلى الأنود (+). تتميز العبوة بحافة للاستقرار الميكانيكي أثناء الإدخال وجانب مسطح على العدسة لتوجيه القطبية. تم تصميم العدسة القبة الشفافة لتحسين استخراج الضوء وزاوية الرؤية.

4.2 مواصفات الشريط والبكرة

للتجميع الآلي، يتم توريد المكونات على شريط حامل بارز. يحدد الجدول التفصيلي في الصفحة 4 جميع أبعاد الشريط الحرجة: تباعد الجيوب (P: 12.4-13.0 مم)، وضع المكون (P1، P2، H)، عرض الشريط (W3: 17.5-19.0 مم)، ومواصفات فتحة التغذية (D، P). يلصق الشريط اللاصق (العرض W1) شريط الغطاء فوق المكونات. هذه الأبعاد موحدة لضمان التوافق مع آلات الاختيار والوضع ومغذيات البكرات.

5. إرشادات اللحام والتجميع

على الرغم من عدم تقديم ملفات إعادة التدفق المحددة، فإن الحد الأقصى المطلق لتصنيف لحام الأطراف (260 درجة مئوية لمدة 5 ثوانٍ على بعد 1.6 مم من الجسم) يوفر قيدًا رئيسيًا. بالنسبة للحام الموجي، يجب عدم تجاوز هذا التصنيف. بالنسبة للحام بإعادة التدفق، يُوصى بملف قياسي للمكونات ذات الثقوب المارة بدرجة حرارة ذروة ≤ 260 درجة مئوية والوقت فوق السائل (TAL) يتم التحكم فيه لتقليل الإجهاد الحراري. يجب قص الأطراف ولحمها دون تطبيق إجهاد ميكانيكي مفرط على جسم العبوة. يجب تجنب التعرض الطويل للرطوبة العالية قبل اللحام، ويُنصح بممارسات التعامل مع مستوى حساسية الرطوبة (MSL) القياسية، على الرغم من عدم ذكرها صراحة في ورقة البيانات هذه.

6. معلومات التغليف والطلب

يوضح رسم التعبئة صندوق شحن قياسي. تشير منطقة الملصق على الصفحة الأخيرة من ورقة البيانات إلى حقول لرقم الجهاز (LTE-3223L-062A)، وكمية الصندوق (على سبيل المثال، 20 ألف)، واسم العميل، ونوع الجهاز، وكمية الطلب، وختم مراقبة الجودة. يتبع الجهاز مخطط ترقيم أجزاء منطقي: من المحتمل أن يشير إلى السلسلة (LTE-3223)، ورمز المتغير (L)، ورمز صندوق أو خاصية ضوئية معينة (062A). للطلب الدقيق، يجب استخدام رقم الجزء الكامل LTE-3223L-062A.

7. اقتراحات التطبيق واعتبارات التصميم

7.1 دوائر التطبيق النموذجية

قيادة تيار مستمر بسيطة:مقاومة محددة للتيار على التوالي إلزامية. احسب R = (V_CC- V_F) / I_F. استخدم V_Fمن ورقة البيانات عند I_Fالذي اخترته. على سبيل المثال، لـ 20 مللي أمبير من مصدر 5 فولت: R = (5V - 1.6V) / 0.02A = 170Ω (استخدم القيمة القياسية 180Ω). تأكد من أن قدرة المقاومة على تحمل الطاقة كافية (P = I_F²* R).

قيادة نبضية للشدة العالية:لاستخدام قدرة تيار الذروة البالغة 2 أمبير، يتم استخدام مفتاح ترانزستور (BJT أو MOSFET). قد لا تزال هناك حاجة لمقاومة صغيرة على التوالي للتحكم في وقت ارتفاع التيار أو توفير تحديد بسيط. يجب الحفاظ على عرض النبضة ≤ 10 ميكروثانية ودورة العمل منخفضة بما يكفي للحفاظ على تبديد الطاقة المتوسط ضمن الحدود. على سبيل المثال، عند 300 نبضة/ثانية وعرض نبضة 10 ميكروثانية، تكون دورة العمل 0.3٪، لذا فإن متوسط التيار منخفض جدًا.

7.2 اعتبارات التصميم الضوئي

• العدسات:يمكن استخدام البصريات الثانوية (العدسات البلاستيكية) لجعل الحزمة متوازية لمدى أطول أو لتشكيل النمط.
• المحاذاة:تسهل زاوية الرؤية الواسعة المحاذاة مع الكواشف في استشعار القرب. بالنسبة لتطبيقات الحزمة المركزة، تعتبر التركيبات الميكانيكية أمرًا بالغ الأهمية.
• التداخل:يحتوي ضوء الشمس ومصادر الأشعة تحت الحمراء الأخرى (المصابيح المتوهجة) على إشعاع 940 نانومتر. استخدم إشارات مُعدلة (نبضية) واكتشاف متزامن في المستقبل لرفض ضوضاء الضوء المحيط.

7.3 الإدارة الحرارية

على الرغم من أن العبوة صغيرة، إلا أنه عند التيارات المستمرة الأعلى (على سبيل المثال، 50-100 مللي أمبير)، يصبح تبديد الطاقة كبيرًا (يصل إلى 150 ميلي واط). يمكن أن يؤدي توفير تدفق هواء كافٍ، أو في الحالات القصوى، اعتبار اللوحة PCB كمشتت حراري عبر الأطراف، إلى تحسين الموثوقية طويلة الأمد والحفاظ على استقرار الإخراج.

8. المقارنة التقنية والتمييز

يميز LTE-3223L-062A نفسه في سوق باعثات الأشعة تحت الحمراء مقاس 5 مم من خلال الجمع بينقدرة التيار النبضي العالي (2 أمبير)والجهد الأمامي المنخفض. قد يكون للعديد من الباعثات المماثلة تصنيفات تيار مستمر مماثلة ولكن تصنيفات نبضية ذروة أقل. هذا يجعله مناسبًا بشكل فريد للتطبيقات التي تتطلب سطوعًا لحظيًا عاليًا جدًا. توفر العبوة الشفافة كفاءة أعلى قليلاً من العبوات المنتشرة أو الملونة. زاوية رؤيتها البالغة 30 درجة أضيق من بعض المتغيرات "زاوية واسعة" (والتي يمكن أن تكون 40-60 درجة) ولكنها توفر شدة أعلى على المحور، مما يوفر مقايضة بين تركيز الحزمة ومساحة التغطية.

9. الأسئلة الشائعة (بناءً على المعايير التقنية)

س: هل يمكنني تشغيل هذا LED مباشرة من دبوس GPIO لوحدة التحكم الدقيقة؟

ج: لا. يمكن لدبوس GPIO نموذجي توفير/استيعاب 20-50 مللي أمبير، وهو ضمن النطاق المستمر، لكنه لا يمكنه توفير انخفاض الجهد الأمامي البالغ ~1.6 فولت. يجب عليك استخدام ترانزستور كمفتاح. بالنسبة للنبضة 2 أمبير، تعتبر دائرة قيادة مخصصة أمرًا ضروريًا.

س: ما الفرق بين الشدة الإشعاعية (ميلي واط/ستراديان) والشدة الضوئية (ميللي كانديلا)؟

ج: تقيس الشدة الإشعاعية إجمالي الطاقة الضوئية، بينما تقيس الشدة الضوئية الطاقة كما تدركها العين البشرية، مرجحة بمنحنى استجابة الضوء النهاري. نظرًا لأن هذا LED تحت أحمر غير مرئي للبشر، فإن شدته الضوئية تساوي صفرًا بشكل فعال أو غير محددة. الشدة الإشعاعية هي المقياس الصحيح.

س: كيف أختار كاشفًا ضوئيًا مطابقًا؟

ج: اختر ثنائيًا ضوئيًا أو ترانزستورًا ضوئيًا ذو حساسية قياسية حول 940 نانومتر. عادةً ما يكون لأجهزة السيليكون حساسية قياسية بين 800-900 نانومتر، مما يجعلها مطابقة جيدة. تأكد من أن المنطقة النشطة ومجال رؤية الكاشف مناسبان لتصميمك الضوئي.

10. مثال تطبيقي عملي

حالة تصميم: مستشعر حاجز الأشعة تحت الحمراء بعيد المدى.

الهدف: اكتشاف جسم يكسر حزمة على مسافة 5 أمتار.

التصميم: استخدم LTE-3223L-062A في الوضع النبضي. قم بتشغيله بمفتاح MOSFET بنبضات 1 أمبير (أقل بكثير من الحد الأقصى 2 أمبير)، وعرض 10 ميكروثانية، وتردد 1 كيلو هرتز. يتم وضع عدسة موازية أمامه لإنشاء حزمة ضيقة. على جانب المستقبل، تجمع عدسة مركزة الضوء على ثنائي ضوئي مطابق مع مرشح ضوئي نطاقي ضيق مركز عند 940 نانومتر. يتم ضبط دائرة المستقبل على تردد التعديل 1 كيلو هرتز، لرفض ضوء المحيط الثابت والضوضاء منخفضة التردد. يضمن تيار النبضة العالي وصول إشارة قوية إلى الكاشف البعيد، بينما تحافظ دورة العمل المنخفضة على متوسط الطاقة منخفضًا.

11. مبدأ التشغيل

يعمل الجهاز على مبدأ الإضاءة الكهربائية في تقاطع PN شبه الموصل. عند الانحياز الأمامي، يتم حقن الإلكترونات من المنطقة من النوع N والثقوب من المنطقة من النوع P عبر التقاطع. تعيد هذه الحاملات الاتحاد في المنطقة النشطة، وتطلق الطاقة في شكل فوتونات. يتم اختيار مواد أشباه الموصلات المحددة (عادةً زرنيخيد ألومنيوم جاليوم - AlGaAs) بحيث تتوافق فجوة النطاق الطاقي مع انبعاث الفوتونات عند طول موجي 940 نانومتر، وهو في الطيف تحت الأحمر. تغلف العبوة الإيبوكسية الشفافة شريحة أشباه الموصلات، وتوفر الحماية الميكانيكية، وتعمل كعدسة لتشكيل حزمة الإخراج.

12. اتجاهات التكنولوجيا

تستمر تكنولوجيا باعث الأشعة تحت الحمراء في التطور جنبًا إلى جنب مع تكنولوجيا LED المرئية. تشمل الاتجاهات:

زيادة كثافة الطاقة:تطوير عبوات على مستوى الشريحة وإدارة حرارية متقدمة لتقديم طاقة ضوئية أعلى من بصمات أصغر.

خصوصية الطول الموجي:باعثات ذات نطاقات طيفية أضيق لتحسين نسبة الإشارة إلى الضوضاء في الاستشعار الطيفي والاتصالات الضوئية.

حلول متكاملة:دمج الباعث، والقيادة، وأحيانًا كاشف أو مستشعر في وحدة واحدة (على سبيل المثال، وحدات استشعار القرب، رقائق التعرف على الإيماءات).

تعديل عالي السرعة:تحسين الأجهزة للتبديل السريع جدًا (نانوثانية) لدعم نقل البيانات عالي السرعة عبر الأشعة تحت الحمراء، كما هو الحال في الاتصالات المتوافقة مع IrDA أو نماذج Li-Fi الأولية.

يمثل LTE-3223L-062A حلاً ناضجًا وعالي الموثوقية في هذا المشهد المتطور، قويًا بشكل خاص في التطبيقات التي تتطلب طاقة نبضية عالية.
