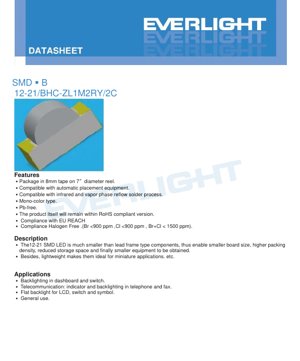

ورقة بيانات LED SMD 12-21/BHC-ZL1M2RY/2C - الحجم 2.0x1.25x0.8 مم - الجهد 2.5-3.1 فولت - اللون الأزرق - وثيقة تقنية بالعربية

1. نظرة عامة على المنتج

يُعد 12-21/BHC-ZL1M2RY/2C ثنائي باعث للضوء (LED) من نوع الأجهزة السطحية التركيب (SMD)، مُصممًا للتطبيقات الإلكترونية الحديثة والمدمجة. يمثل هذا المكون تقدمًا كبيرًا مقارنة بمصابيح LED التقليدية ذات الإطار الرصاصي، حيث يقدم فوائد جوهرية من حيث استغلال مساحة اللوحة ومرونة التصميم.

1.1 المزايا الأساسية وتحديد موقع المنتج

الميزة الأساسية لهذا الـ LED هي بصمته الصغيرة جدًا. عبوة 12-21 أصغر بكثير من المكونات التقليدية ذات الثقب المار. يتيح هذا التصغير للمصممين تحقيق كثافة أعلى للمكونات على لوحات الدوائر المطبوعة (PCBs)، مما يؤدي في النهاية إلى تقليل الحجم الكلي للمعدات. كما أن طبيعة عبوة SMD خفيفة الوزن تجعلها مثالية للتطبيقات المحمولة والمصغرة حيث يكون الوزن عاملاً حاسمًا.

هذا الـ LED من النوع أحادي اللون، يبعث ضوءًا أزرقًا، ومصنوع من مواد خالية من الرصاص. وهو متوافق مع اللوائح البيئية والسلامة الدولية الرئيسية، بما في ذلك توجيهية الاتحاد الأوروبي RoHS (تقييد المواد الخطرة)، ولائحة REACH، ومصنف على أنه خالٍ من الهالوجين، حيث يتم الحفاظ على محتوى البروم (Br) والكلور (Cl) أقل من الحدود المحددة.

1.2 السوق المستهدف والتطبيقات

يستهدف هذا المكون مجموعة واسعة من الإلكترونيات الاستهلاكية والصناعية والاتصالات. تشمل مجالات تطبيقه الرئيسية:

• الإضاءة الخلفية:مثالي لإضاءة لوحات القيادة، والمفاتيح، ولوحات المفاتيح.
• معدات الاتصالات:يعمل كمؤشرات حالة وإضاءة خلفية لأجهزة مثل الهواتف وآلات الفاكس.
• تقنية العرض:مناسب لوحدات الإضاءة الخلفية المسطحة خلف شاشات الكريستال السائل (LCD) ولإضاءة الرموز.
• الإشارة للأغراض العامة:يمكن استخدامه في مجموعة واسعة من الأجهزة الإلكترونية التي تتطلب مؤشرًا بصريًا مضغوطًا وموثوقًا.

يتم توريد المنتج على شريط قياسي صناعي بعرض 8 مم ملفوف على بكرات قطرها 7 بوصات، مما يجعله متوافقًا تمامًا مع معدات التجميع الآلي عالية السرعة (pick-and-place). كما أنه مصمم لتحمل عمليات اللحام بإعادة التدفق بالأشعة تحت الحمراء وبالطور البخاري القياسية.

2. تحليل متعمق للمعايير التقنية

يعد الفهم الشامل للمواصفات الكهربائية والبصرية أمرًا بالغ الأهمية لتصميم دائرة موثوقة وأداء مثالي.

2.1 الحدود القصوى المطلقة

تحدد هذه التصنيفات حدود الإجهاد التي إذا تجاوزتها قد يحدث تلف دائم للجهاز. لا يتم ضمان التشغيل عند أو تحت هذه الحدود.

• الجهد العكسي (V_R):5 فولت. تجاوز هذا الجهد في الانحياز العكسي يمكن أن يتسبب في انهيار الوصلة فورًا.
• تيار الأمام المستمر (I_F):10 مللي أمبير. هذا هو الحد الأقصى للتيار المستمر الذي يمكن تطبيقه بشكل مستمر.
• تيار الأمام الذروي (I_FP):100 مللي أمبير. هذا التصنيف للتيار النبضي (بدورة عمل 1/10، تردد 1 كيلوهرتز) مفيد لتطبيقات الوميض عالية الكثافة القصيرة، ولكن لا يجب استخدامه للتشغيل المستمر.
• تبديد الطاقة (P_d):40 ملي واط. هذا الحد، مقترنًا بجهد الأمام، يحدد أقصى تيار مستمر مسموح به تحت ظروف حرارية محددة.
• التفريغ الكهروستاتيكي (ESD) نموذج جسم الإنسان (HBM):150 فولت. هذه مقاومة منخفضة نسبيًا للـ ESD، مما يشير إلى حساسية الجهاز للكهرباء الساكنة. إجراءات التعامل مع ESD الصحيحة إلزامية أثناء التجميع والتعامل.
• درجة حرارة التشغيل (T_opr):من -40°C إلى +85°C. الجهاز مصنف لنطاقات درجات الحرارة الصناعية.
• درجة حرارة التخزين (T_stg):من -40°C إلى +90°C.
• درجة حرارة اللحام:يمكن للجهاز تحمل لحام إعادة التدفق بدرجة حرارة ذروية تبلغ 260°C لمدة تصل إلى 10 ثوانٍ. بالنسبة للحام اليدوي، يجب ألا تتجاوز درجة حرارة طرف المكواة 350°C، ويجب تقليل وقت التلامس لكل رجل توصيل إلى 3 ثوانٍ كحد أقصى.

2.2 الخصائص الكهروضوئية

يتم قياس هذه المعلمات في ظروف اختبار قياسية بدرجة حرارة محيطة 25°C وتيار أمامي (I_F) بقيمة 5 مللي أمبير، ما لم يُذكر خلاف ذلك.

• شدة الإضاءة (I_v):تتراوح من حد أدنى 11.5 مللي شمعة إلى حد أقصى 28.5 مللي شمعة. لم يتم تحديد القيمة النموذجية، مما يشير إلى إدارة الأداء من خلال نظام التصنيف (يُشرح لاحقًا).
• زاوية الرؤية (2θ_1/2):120 درجة. تجعل هذه الزاوية الواسعة الـ LED مناسبًا للتطبيقات التي تتطلب إضاءة واسعة أو وضوح رؤية من زوايا متعددة.
• الطول الموجي الذروي (λ_p):نموذجيًا 468 نانومتر، مما يضعه في المنطقة الزرقاء من الطيف المرئي.
• الطول الموجي السائد (λ_d):محدد بين 465 نانومتر و 475 نانومتر. هذا هو الطول الموجي الذي تدركه العين البشرية ويتم إدارته أيضًا من خلال التصنيف.
• عرض النطاق الطيفي (Δλ):نموذجيًا 25 نانومتر، مما يشير إلى انتشار الضوء المنبعث حول الطول الموجي الذروي.
• جهد الأمام (V_F):يتراوح من 2.5 فولت إلى 3.1 فولت عند 5 مللي أمبير. هذه المعلمة حاسمة لتصميم المقاوم المحدد للتيار المتسلسل مع الـ LED. يساعد نظام تصنيف الجهد المصممين على اختيار مصابيح LED ذات انخفاض جهد متسق.
• التيار العكسي (I_R):حد أقصى 50 ميكرو أمبير عند تطبيق انحياز عكسي بقيمة 5 فولت.ملاحظة هامة:تذكر ورقة البيانات صراحةً أن حالة الجهد العكسي هي لأغراض الاختبار فقط، ويجب عدم تشغيل الجهاز في انحياز عكسي في دائرة فعلية.

3. شرح نظام التصنيف

لضمان الاتساق في الإنتاج الضخم، يتم فرز مصابيح LED إلى فئات أداء. هذا يسمح للمصممين باختيار مكونات تلبي معايير دنيا محددة لتطبيقهم.

3.1 تصنيف شدة الإضاءة

يتم تصنيف مصابيح LED إلى أربع فئات شدة (L1, L2, M1, M2) بناءً على الناتج المقاس عند 5 مللي أمبير.

• L1:11.5 – 14.5 مللي شمعة
• L2:14.5 – 18.0 مللي شمعة
• M1:18.0 – 22.5 مللي شمعة
• M2:22.5 – 28.5 مللي شمعة

يتم تطبيق تسامح ±11% على شدة الإضاءة.

3.2 تصنيف الطول الموجي السائد

يتم التحكم في لون (درجة) الضوء الأزرق من خلال تصنيف الطول الموجي. تم تعريف فئتين:

• الفئة X:465 – 470 نانومتر
• الفئة Y:470 – 475 نانومتر

تم تحديد تسامح أضيق ±1 نانومتر للطول الموجي السائد.

3.3 تصنيف جهد الأمام

لمساعدة تصميم مصدر الطاقة وضمان سطوع موحد في السلاسل المتوازية، يتم تصنيف مصابيح LED حسب جهد الأمام عند 5 مللي أمبير.

• الفئة 9:2.5 – 2.7 فولت
• الفئة 10:2.7 – 2.9 فولت
• الفئة 11:2.9 – 3.1 فولت

التسامح لجهد الأمام هو ±0.1 فولت.

4. المعلومات الميكانيكية والتعبئة

4.1 أبعاد العبوة

يحتوي LED SMD 12-21 على عبوة مستطيلة مضغوطة. تشمل الأبعاد الرئيسية (بالمليمترات) طول جسم نموذجي 2.0 مم، وعرض 1.25 مم، وارتفاع 0.8 مم. توفر ورقة البيانات رسمًا تفصيليًا للأبعاد يوضح تباعد الأرجل، وأحجام الوسادات، والتسامحات الكلية، والتي تكون عادةً ±0.1 مم ما لم يُذكر خلاف ذلك. هذا الرسم ضروري لإنشاء بصمة PCB صحيحة لضمان اللحام والمحاذاة المناسبة.

4.2 تحديد القطبية

يتميز المكون بعلامة قطبية، عادةً شق أو نقطة على العبوة، لتحديد الكاثود (القطب السالب). التوجيه الصحيح أثناء التركيب أمر بالغ الأهمية لوظيفة الدائرة.

4.3 التعبئة بالشريط والبكرة

يتم توريد مصابيح LED في تغليف مقاوم للرطوبة. يتم تحميلها في شريط حامل به جيوب بمقاس يحمل عبوة 12-21. تحتوي البكرة القياسية على 2000 قطعة. يتم توفير أبعاد البكرة (مثل قطر المحور، وعرض البكرة، وقطر الحافة) لضمان التوافق مع آلات التجميع الآلي. يشمل التغليف مجففًا ويتم إغلاقه داخل كيس رطوبة ألومنيوم لحماية الأجهزة من الرطوبة المحيطة أثناء التخزين والنقل.

4.4 شرح الملصق

تحتوي ملصقات التغليف على معلومات حاسمة للتتبع والتعريف:

• P/N:رقم المنتج (مثال: 12-21/BHC-ZL1M2RY/2C).
• QTY:كمية التعبئة لكل بكرة.
• CAT:رتبة شدة الإضاءة (تتوافق مع رمز الفئة L1, M2، إلخ).
• HUE:إحداثيات اللونية ورتبة الطول الموجي السائد (تتوافق مع رمز الفئة X, Y).
• REF:رتبة جهد الأمام (تتوافق مع رمز الفئة 9, 10, 11).
• LOT No:رقم دفعة التصنيع لمراقبة الجودة.

5. إرشادات اللحام والتجميع

التعامل واللحام السليمان أمران حيويان للموثوقية. الـ LED حساس للإجهاد الحراري والميكانيكي.

5.1 التخزين والحساسية للرطوبة

المنتج حساس للرطوبة. تشمل الاحتياطات الرئيسية:

• لا تفتح كيس مقاومة الرطوبة حتى تصبح المكونات جاهزة للاستخدام.
• بعد الفتح، يجب تخزين مصابيح LED غير المستخدمة عند ≤30°C ورطوبة نسبية ≤60%.
• "العمر الأرضي" بعد فتح الكيس هو 168 ساعة (7 أيام). إذا لم تُستخدم خلال هذا الوقت، يجب إعادة تجفيف المكونات عند 60±5°C لمدة 24 ساعة وإعادة تعبئتها مع مجفف.

5.2 منحنى لحام إعادة التدفق

يوصى بمنحنى لحام إعادة تدفق خالٍ من الرصاص:

• التسخين المسبق:150–200°C لمدة 60–120 ثانية.
• الوقت فوق السائل (TAL):60–150 ثانية فوق 217°C.
• درجة الحرارة الذروية:حد أقصى 260°C، يُحتفظ بها لمدة لا تزيد عن 10 ثوانٍ.
• معدلات التسخين/التبريد:أقصى معدل تسخين 6°C/ثانية حتى 255°C، وأقصى معدل تبريد 3°C/ثانية.
• يجب عدم إجراء لحام إعادة التدفق أكثر من مرتين على نفس المكون.

5.3 احتياطات اللحام اليدوي

إذا كان اللحام اليدوي ضروريًا، فمطلوب عناية فائقة:

• استخدم مكواة لحام بدرجة حرارة طرف ≤350°C.
• قلل وقت التلامس لكل طرف إلى ≤3 ثوانٍ.
• استخدم مكواة منخفضة الطاقة (≤25 واط).
• اسمح بفترة تبريد لا تقل عن 2 ثانية بين لحام كل طرف.
• تجنب تطبيق إجهاد ميكانيكي على جسم الـ LED أثناء التسخين.

5.4 حماية تصميم الدائرة

الحماية من التيار الزائد:المقاوم المحدد للتيار الخارجي إلزامي تمامًا. جهد الأمام له معامل درجة حرارة سالب، مما يعني أنه مع تسخين الـ LED، ينخفض V_F، مما قد يؤدي إلى زيادة سريعة وغير مسيطر عليها في التيار إذا تم تشغيله بواسطة مصدر جهد بدون مقاوم متسلسل. سيؤدي هذا إلى هروب حراري وفشل الجهاز.

6. اعتبارات وتقييدات تصميم التطبيق

6.1 اعتبارات التصميم

• قيادة التيار:قم دائمًا بتشغيل الـ LED بتيار ثابت أو استخدم مصدر جهد مع مقاوم متسلسل محسوب بناءً على أسوأ حالة لـ V_F(الحد الأدنى) من نطاق التصنيف لضمان ألا يتجاوز التيار الحد الأقصى المطلق مطلقًا.
• الإدارة الحرارية:على الرغم من صغر حجم العبوة، فإن ضمان مساحة نحاسية كافية في PCB حول الوسادات الحرارية يمكن أن يساعد في تبديد الحرارة، خاصة عند التشغيل بالقرب من التيار الأقصى أو في درجات حرارة محيطة عالية.
• حماية ESD:نفذ حماية ESD على خطوط الإدخال إذا كان الـ LED متصلاً بمنافذ يمكن للمستخدم الوصول إليها، نظرًا لتصنيف HBM المنخفض 150 فولت.

6.2 قيود التطبيق

تتضمن ورقة البيانات إخلاء مسؤولية حاسمًا فيما يتعلق بالتطبيقات عالية الموثوقية. قد لا يكون هذا المنتج، كما هو محدد، مناسبًا للتطبيقات التي قد يؤدي الفشل فيها إلى إصابة خطيرة، أو فقدان الحياة، أو أضرار مادية كبيرة. وهذا يشمل صراحةً:

• أنظمة الجيش والفضاء
• أنظمة السلامة والأمن للسيارات (مثال: الوسائد الهوائية، أنظمة الفرامل)
• معدات دعم الحياة الطبية

لمثل هذه التطبيقات، هناك حاجة إلى مكونات ذات مؤهلات واختبارات وضمانات موثوقية مختلفة. يجب على المهندسين التشاور مع الشركة المصنعة للحصول على منتجات مصممة لهذه حالات الاستخدام الحرجة.

7. المقارنة التقنية والتمييز

يتميز 12-21/BHC-ZL1M2RY/2C بشكل أساسي من خلال حجم عبوته واتساق أدائه عبر نظام التصنيف.

• مقارنة بعبوات SMD أكبر (مثال: 3528, 5050):يقدم بصمة أصغر بكثير، مما يتيح تصميمات بكثافة أعلى ولكن عادةً بناتج ضوئي إجمالي أقل لكل جهاز.
• مقارنة بمصابيح LED ذات الثقب المار:يلغي الحاجة إلى حفر ثقوب في PCB، ويبسط التجميع الآلي، ويقلل الوزن، ويسمح بعوامل شكل منتج أصغر.
• مقارنة بمصابيح LED غير المصنفة:يوفر نظام التصنيف الشامل للشدة والطول الموجي والجهد أداءً يمكن التنبؤ به للمصممين، وهو أمر بالغ الأهمية للتطبيقات التي تتطلب اتساقًا في اللون أو السطوع عبر عدة مصابيح LED.

8. الأسئلة الشائعة (FAQ)

س: ما قيمة المقاوم التي يجب أن أستخدمها لتشغيل هذا الـ LED عند 5 مللي أمبير من مصدر 5 فولت؟

ج: باستخدام قانون أوم: R = (V_supply- V_F) / I_F. لتصميم أسوأ حالة (ضمان ألا يتجاوز التيار 5 مللي أمبير حتى مع أقل V_F)، استخدم الحد الأدنى لـ V_Fمن الفئة 9 (2.5 فولت). R = (5V - 2.5V) / 0.005A = 500 Ω. المقاوم القياسي 510 Ω سيكون خيارًا آمنًا، مما يؤدي إلى تيار أقل قليلاً من 5 مللي أمبير.

س: هل يمكنني تشغيل هذا الـ LED بنبضات عند 50 مللي أمبير؟

ج: نعم، ولكن فقط تحت ظروف محددة. تسمح ورقة البيانات بتيار أمامي ذروي (I_FP) بقيمة 100 مللي أمبير بدورة عمل 1/10 وتردد 1 كيلوهرتز. التشغيل النبضي عند 50 مللي أمبير بدورة عمل مماثلة أو أقل سيكون مقبولًا بشكل عام، ولكن يجب عليك التحقق من ألا يتجاوز متوسط التيار وتبديد الطاقة التصنيفات المستمرة.

س: لماذا يقتصر وقت التخزين بعد فتح الكيس على 7 أيام؟

ج: يمكن لمصابيح LED SMD امتصاص الرطوبة من الهواء. أثناء عملية لحام إعادة التدفق عالية الحرارة، يمكن أن تتمدد هذه الرطوبة المحتبسة بسرعة، مما يتسبب في انفصال داخلي أو "انفجار" يشبه الفشار، مما يؤدي إلى تشقق العبوة وتدمير الجهاز. الحد الزمني 7 أيام مبني على مستوى الحساسية للرطوبة (MSL) للمكون.

س: زاوية الرؤية هي 120 درجة. كيف يتم قياس ذلك؟

ج: زاوية الرؤية (2θ_1/2) هي الزاوية الكاملة التي تنخفض عندها شدة الإضاءة إلى نصف قيمتها القصوى (المقاسة عند 0 درجة، على المحور مباشرة). زاوية 120 درجة تعني أن الـ LED يبعث الضوء بشكل فعال على مخروط واسع جدًا.

9. مبدأ التشغيل والتكنولوجيا

يعتمد هذا الـ LED على تكنولوجيا أشباه الموصلات من إنيديوم جاليوم نيتريد (InGaN). عند تطبيق جهد أمامي يتجاوز عتبة تشغيل الثنائي (حوالي 2.5-3.1 فولت)، يتم حقن الإلكترونات والثقوب في المنطقة النشطة من وصلة أشباه الموصلات. يؤدي إعادة اتحادها إلى إطلاق الطاقة في شكل فوتونات (ضوء). يحدد التركيب المحدد لسبيكة InGaN طاقة فجوة النطاق، والتي تتوافق مباشرة مع الطول الموجي (اللون) للضوء المنبعث - في هذه الحالة، الأزرق (~468 نانومتر). يتم استخدام عدسة الراتنج "الصافية كالماء" لتعظيم استخراج الضوء من شريحة أشباه الموصلات.

10. الاتجاهات والسياق الصناعي

تعد عبوة 12-21 جزءًا من اتجاه صناعي طويل الأمد نحو تصغير المكونات الإلكترونية. يستمر السعي نحو أجهزة أصغر حجمًا وأخف وزنًا وأكثر كفاءة في استهلاك الطاقة في الإلكترونيات الاستهلاكية والأجهزة القابلة للارتداء ومستشعرات إنترنت الأشياء في دفع تطوير عبوات LED أصغر حجمًا. علاوة على ذلك، فإن التركيز على الامتثال البيئي (RoHS، خالٍ من الهالوجين) وإدارة سلسلة التوريد من خلال التصنيف التفصيلي وإمكانية التتبع (أرقام الدفعات) يعكس معايير صناعية أوسع للجودة والاستدامة. أصبح الانتقال إلى اللحام الخالي من الرصاص، الذي يكون هذا المكون مؤهلاً له، الآن معيارًا عالميًا في تصنيع الإلكترونيات.
