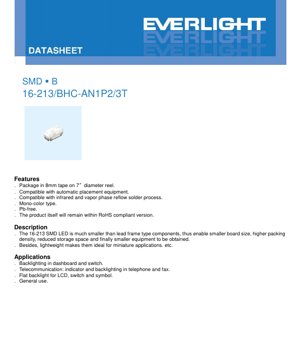

1. পণ্য সংক্ষিপ্ত বিবরণ

16-213/BHC-AN1P2/3T হল একটি সারফেস মাউন্ট ডিভাইস (SMD) লাইট এমিটিং ডায়োড (LED), যা আধুনিক ইলেকট্রনিক অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে কমপ্যাক্ট, দক্ষ এবং নির্ভরযোগ্য সূচক আলো বা ব্যাকলাইট সমাধানের প্রয়োজন। এই ডিভাইসটি InGaN (ইন্ডিয়াম গ্যালিয়াম নাইট্রাইড) সেমিকন্ডাক্টর প্রযুক্তি ব্যবহার করে, যা 468 ন্যানোমিটার সাধারণ প্রভাবক তরঙ্গদৈর্ঘ্য সহ নীল আলো তৈরি করে। এর মূল নকশা ধারণা ক্ষুদ্রায়ন এবং স্বয়ংক্রিয় বৃহৎ-স্কেল উৎপাদন প্রক্রিয়ার সাথে সামঞ্জস্যের উপর দৃষ্টি নিবদ্ধ করে।

এই LED-এর মূল সুবিধা এর SMD প্যাকেজিং থেকে উদ্ভূত। প্রচলিত লিডেড উপাদানের তুলনায়, এটি প্রিন্টেড সার্কিট বোর্ড (PCB) এর আকার উল্লেখযোগ্যভাবে হ্রাস করে এবং উচ্চতর উপাদান বিন্যাস ঘনত্বের অনুমতি দেয়, যা সরাসরি ছোট চূড়ান্ত পণ্যের ফর্ম ফ্যাক্টর অর্জনে অবদান রাখে। তদুপরি, এই প্যাকেজিং হালকা ওজনের, যা ওজনের জন্য কঠোর প্রয়োজনীয়তা সম্পন্ন বহনযোগ্য এবং মিনিয়েচার অ্যাপ্লিকেশনের জন্য অত্যন্ত উপযুক্ত।

এই LED-এর লক্ষ্য বাজার বিস্তৃত, যা কনজিউমার ইলেকট্রনিক্স, ইন্ডাস্ট্রিয়াল কন্ট্রোল এবং টেলিকমিউনিকেশন ক্ষেত্রকে অন্তর্ভুক্ত করে। এর সাধারণ অ্যাপ্লিকেশনের মধ্যে রয়েছে ড্যাশবোর্ড, সুইচ এবং কীবোর্ডের ব্যাকলাইটিং, পাশাপাশি টেলিফোন, ফ্যাক্স মেশিন ইত্যাদি ডিভাইসে অবস্থা নির্দেশক। এটি কমপ্যাক্ট নীল আলোর উৎস প্রয়োজন এমন সাধারণ আলোকসজ্জার জন্যও উপযুক্ত।

2. প্রযুক্তিগত বিবরণী ও নিরপেক্ষ ব্যাখ্যা

2.1 পরম সর্বোচ্চ রেটিং

পরম সর্বোচ্চ রেটিংগুলি এমন চাপের সীমা সংজ্ঞায়িত করে যা ডিভাইসের স্থায়ী ক্ষতির কারণ হতে পারে। এগুলি স্বাভাবিক অপারেটিং শর্ত নয়।

• বিপরীত ভোল্টেজ (V_R):5V। বিপরীত পক্ষপাতের অধীনে এই ভোল্টেজ অতিক্রম করলে জংশন ব্রেকডাউন হতে পারে।
• ফরওয়ার্ড কারেন্ট (I_F):25 mA। নির্ভরযোগ্য অপারেশনের জন্য সুপারিশকৃত সর্বোচ্চ অবিচ্ছিন্ন ডিসি কারেন্ট এটি।
• পিক ফরওয়ার্ড কারেন্ট (I_FP):100 mA (ডিউটি সাইকেল 1/10, ফ্রিকোয়েন্সি 1 kHz)। এই রেটিং স্বল্পস্থায়ী উচ্চ কারেন্ট পালসের অনুমতি দেয়, যা মাল্টিপ্লেক্সিং ড্রাইভ স্কিমের জন্য উপযুক্ত, তবে এই স্তরে ক্রমাগত কাজ করার পরামর্শ দেওয়া হয় না।
• পাওয়ার ডিসিপেশন (P_d):95 mW। এটি প্যাকেজ দ্বারা অপসারিত সর্বোচ্চ শক্তি যা তার তাপীয় সীমা অতিক্রম না করে, V_F* I_F.
• ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) হিউম্যান বডি মডেল (HBM):150V। এটি নির্দেশ করে যে ডিভাইসটি ESD-এর প্রতি মাঝারি সংবেদনশীলতা প্রদর্শন করে। সম্ভাব্য বা বিপর্যয়কর ব্যর্থতা রোধ করতে উপযুক্ত হ্যান্ডলিং পদ্ধতি অবলম্বন করতে হবে (যেমন, গ্রাউন্ডেড ওয়ার্কস্টেশন, পরিবাহী ফোম)।
• অপারেটিং এবং স্টোরেজ তাপমাত্রা:-40°C থেকে +85°C (অপারেটিং), -40°C থেকে +90°C (স্টোরেজ)। প্রশস্ত পরিসর প্রতিকূল পরিবেশে কার্যকারিতা নিশ্চিত করে।
• সোল্ডারিং তাপমাত্রা:রিফ্লো সোল্ডারিং (সর্বোচ্চ 260°C, সর্বোচ্চ 10 সেকেন্ড) বা হ্যান্ড সোল্ডারিং (সর্বোচ্চ 350°C, সর্বোচ্চ 3 সেকেন্ড)। লেড-ফ্রি অ্যাসেম্বলি প্রক্রিয়ার জন্য এই তাপমাত্রা প্রোফাইলগুলি অত্যন্ত গুরুত্বপূর্ণ।

2.2 আলোক-তড়িৎ বৈশিষ্ট্য

এই সমস্ত প্যারামিটার 25°C পরিবেষ্টিত তাপমাত্রা এবং 5 mA ফরোয়ার্ড কারেন্ট (I_F) এর স্ট্যান্ডার্ড টেস্ট কন্ডিশনে পরিমাপ করা হয়েছে, যদি না অন্যথায় উল্লেখ করা হয়।

• লুমিনাস ইনটেনসিটি (I_v):28.5 থেকে 72.0 mcd (মিলিক্যান্ডেলা)। বিস্তৃত পরিসর একটি বিন্যাস (বিনিং) সিস্টেম দ্বারা পরিচালিত হয় (বিস্তারিত ধারা 3 দেখুন)। সাধারণ মান দেওয়া হয়নি, যার অর্থ নির্বাচন নির্দিষ্ট বিন্যাস কোডের উপর ভিত্তি করে করতে হবে।
• দৃষ্টিকোণ (2θ_1/2):120 ডিগ্রি (সাধারণ মান)। এটি সেই সম্পূর্ণ কোণ যেখানে আলোক তীব্রতা তার সর্বোচ্চ মানের অর্ধেকে নেমে আসে। 120° দৃষ্টিকোণ একটি অত্যন্ত বিস্তৃত নির্গমন প্যাটার্ন প্রদান করে, যা ফোকাসড বিমের পরিবর্তে এলাকা আলোকিত করার জন্য উপযুক্ত।
• সর্বোচ্চ তরঙ্গদৈর্ঘ্য (λ_p):468 nm (সাধারণ মান)। এটি সেই তরঙ্গদৈর্ঘ্য যেখানে বর্ণালী শক্তি বন্টন সর্বোচ্চ মানে পৌঁছায়।
• প্রভাবশালী তরঙ্গদৈর্ঘ্য (λ_d):464.5 থেকে 476.5 nm। এটি সেই একক তরঙ্গদৈর্ঘ্য যা মানুষের চোখ LED-এর রঙ হিসেবে অনুভব করে, এটিও বিন্যাস দ্বারা প্রভাবিত হয়।
• বর্ণালী প্রস্থ (Δλ):35 nm (সাধারণ মান)। এটি সর্বোচ্চ তরঙ্গদৈর্ঘ্যকে কেন্দ্র করে নির্গমন তরঙ্গদৈর্ঘ্যের পরিসরকে সংজ্ঞায়িত করে। যত সংকীর্ণ প্রস্থ, বর্ণালী রঙ তত বিশুদ্ধ।
• ফরওয়ার্ড ভোল্টেজ (V_F):2.7V থেকে 3.7V, I_F=5mA-এ টাইপিক্যাল 3.3V। এই প্যারামিটারের টলারেন্স হল ±0.05V। V_Fকারেন্ট লিমিটিং সার্কিট ডিজাইনের জন্য অত্যন্ত গুরুত্বপূর্ণ।
• রিভার্স কারেন্ট (I_R):V_R=5V-এ সর্বোচ্চ 50 µA। কম রিভার্স কারেন্ট কাম্য।

3. গ্রেডিং সিস্টেমের বিবরণ

উৎপাদনে রঙ এবং উজ্জ্বলতার সামঞ্জস্য নিশ্চিত করতে, LED-গুলো বিভিন্ন বিনে শ্রেণীবদ্ধ করা হয়। এই ডিভাইসটি দুটি স্বাধীন বিনিং প্যারামিটার ব্যবহার করে।

3.1 লুমিনাস ইনটেনসিটি গ্রেডিং

আলোকিত তীব্রতাকে চারটি গ্রেডে (N1, N2, P1, P2) বিভক্ত করা হয়েছে, যার প্রতিটি একটি নির্দিষ্ট পরিসর কভার করে। সর্বনিম্ন (N1 সর্বনিম্ন: 28.5 mcd) থেকে সর্বোচ্চ (P2 সর্বোচ্চ: 72.0 mcd) পর্যন্ত মোট বিস্তার অনেক বড়। ডিজাইনারকে প্রয়োগের জন্য ন্যূনতম উজ্জ্বলতার স্তর নিশ্চিত করতে প্রয়োজনীয় গ্রেড নির্দিষ্ট করতে হবে। গ্রেডের মধ্যে সহনশীলতা হল ±11%।

3.2 ডমিনেন্ট ওয়েভলেংথ গ্রেডিং

অনুভূত নীল বর্ণের সুর নির্ধারণকারী প্রভাবশালী তরঙ্গদৈর্ঘ্যকে চারটি গ্রেডে (A9, A10, A11, A12) বিভক্ত করা হয়েছে। এই গ্রেডগুলির পরিসর 464.5 nm (অধিক নীল, সংক্ষিপ্ত তরঙ্গদৈর্ঘ্য) থেকে 476.5 nm (সামান্য সবজে, দীর্ঘতর তরঙ্গদৈর্ঘ্য) পর্যন্ত। গ্রেড নির্দিষ্ট করা একটি পণ্যে একাধিক LED-এর রঙের সামঞ্জস্য নিশ্চিত করে। গ্রেডের মধ্যে সহনশীলতা হল ±1 nm।

4. পারফরমেন্স কার্ভ বিশ্লেষণ

স্পেসিফিকেশন শীটে বেশ কয়েকটি বৈশিষ্ট্য কার্ভ প্রদান করা হয়েছে, যা বিভিন্ন অপারেটিং অবস্থার অধীনে LED-এর আচরণ বোঝার জন্য অত্যন্ত গুরুত্বপূর্ণ।

4.1 ফরওয়ার্ড কারেন্ট বনাম ফরওয়ার্ড ভোল্টেজ (I-V কার্ভ)

This curve shows the typical exponential relationship of a diode. Within the recommended operating current range of 5-20 mA, the forward voltage remains relatively stable between 3.0V and 3.8V. This non-linear relationship highlights why constant current drivers are far superior to constant voltage sources for driving LEDs, as minor voltage variations can lead to significant current fluctuations.

4.2 লুমিনাস ইনটেনসিটি বনাম ফরওয়ার্ড কারেন্ট

This curve indicates that within the low to medium current range, the light output is approximately proportional to the forward current. However, at very high currents, efficiency (light output per unit of electrical input) typically decreases due to increased heat generation. Operating near the maximum rated current (25 mA) may provide higher brightness, but at the cost of reduced lifespan and lower efficiency.

4.3 লুমিনাস ইনটেনসিটি বনাম অ্যাম্বিয়েন্ট তাপমাত্রা

Light output decreases as the ambient temperature rises. This is a key consideration for thermal management. For example, if an LED operates at its maximum temperature (+85°C), its luminous intensity will be significantly lower than its rated value at 25°C. Adequate PCB thermal design (copper pours, vias) is necessary to minimize the LED junction temperature and maintain stable light output.

4.4 ফরওয়ার্ড কারেন্ট ডিরেটিং কার্ভ

এই গ্রাফটি সর্বাধিক অনুমোদিত অবিচ্ছিন্ন ফরওয়ার্ড কারেন্টকে পরিবেষ্টন তাপমাত্রার একটি ফাংশন হিসাবে স্পষ্টভাবে সংজ্ঞায়িত করে। তাপমাত্রা বৃদ্ধির সাথে সাথে সর্বাধিক নিরাপদ অপারেটিং কারেন্ট রৈখিকভাবে হ্রাস পায়। জংশন তাপমাত্রা তার সীমা অতিক্রম করা এবং এর ফলে কর্মক্ষমতা হ্রাস ত্বরান্বিত হওয়া রোধ করার জন্য এটি করা হয়। ডিজাইনারদের অবশ্যই প্রত্যাশিত সর্বোচ্চ পরিবেষ্টন তাপমাত্রার ভিত্তিতে উপযুক্ত অপারেটিং কারেন্ট নির্বাচন করতে এই বক্ররেখা ব্যবহার করতে হবে।

4.5 স্পেকট্রাল ডিস্ট্রিবিউশন

বর্ণালী গ্রাফটি নীল নির্গমন নিশ্চিত করে, যার সর্বোচ্চ তরঙ্গদৈর্ঘ্য প্রায় 468 nm এবং FWHM প্রায় 35 nm। দৃশ্যমান বর্ণালীর অন্যান্য অংশে ন্যূনতম নির্গমন দেখা যায়, যা নির্দেশ করে যে এই নীল LED-এর ভাল বর্ণ বিশুদ্ধতা রয়েছে।

4.6 বিকিরণ প্যাটার্ন

পোলার প্লটটি 120° ভিউিং অ্যাঙ্গেলকে স্বজ্ঞাতভাবে নিশ্চিত করে, একটি ল্যাম্বার্টিয়ান-সদৃশ নির্গমন প্যাটার্ন প্রদর্শন করে যেখানে 0° (চিপের লম্বভাবে) তীব্রতা সর্বোচ্চ এবং প্রান্তের দিকে মসৃণভাবে হ্রাস পায়।

5. যান্ত্রিক ও প্যাকেজিং তথ্য

5.1 প্যাকেজ মাত্রা

LED একটি স্ট্যান্ডার্ড SMD প্যাকেজে এনক্যাপসুলেট করা হয়েছে। মাত্রা চিত্রটি PCB প্যাড ডিজাইনের জন্য গুরুত্বপূর্ণ মাত্রা প্রদান করে, যার মধ্যে বডির দৈর্ঘ্য, প্রস্থ, উচ্চতা এবং পিন (টার্মিনাল) পিচ অন্তর্ভুক্ত। সঠিক স্থাপন এবং সোল্ডারিংয়ের জন্য এই মাত্রাগুলি মেনে চলা প্রয়োজন। নোটটি নির্দেশ করে যে, যদি অন্যথায় উল্লেখ না করা হয়, সাধারণ সহনশীলতা হল ±0.1 mm।

5.2 প্রস্তাবিত প্যাড লেআউট

প্রস্তাবিত প্যাড প্যাটার্ন (ল্যান্ড প্যাটার্ন) সরবরাহ করা হয়েছে। এতে প্যাডের মাত্রা, আকৃতি এবং ব্যবধান অন্তর্ভুক্ত। স্পেসিফিকেশন সঠিকভাবে নির্দেশ করে যে এটি একটি রেফারেন্স ডিজাইন এবং নির্দিষ্ট উৎপাদন ক্ষমতা (যেমন, সোল্ডার পেস্ট স্টেনসিল ডিজাইন, রিফ্লো প্রোফাইল) অনুযায়ী পরিবর্তন করা উচিত। প্যাড ডিজাইনের মূল লক্ষ্য হল নির্ভরযোগ্য সোল্ডার জয়েন্ট গঠন এবং পর্যাপ্ত তাপ অপসারণ নিশ্চিত করা।

6. সোল্ডারিং ও অ্যাসেম্বলি নির্দেশিকা

6.1 রিফ্লো সোল্ডারিং তাপমাত্রা প্রোফাইল

সীসামুক্ত রিফ্লো সোল্ডারিংয়ের বিস্তারিত তাপমাত্রা প্রোফাইল সরবরাহ করা হয়েছে। মূল প্যারামিটারগুলির মধ্যে রয়েছে: প্রিহিটিং পর্যায় (150-200°C, 60-120 সেকেন্ড স্থায়ী), লিকুইডাসের উপরে সময় (217°C এর উপরে, 60-150 সেকেন্ড স্থায়ী), সর্বোচ্চ তাপমাত্রা 260°C অতিক্রম করবে না এবং সর্বাধিক 10 সেকেন্ড, এবং নিয়ন্ত্রিত গরম/শীতল করার হার। উপাদানগুলিতে তাপীয় চাপ এড়াতে রিফ্লো সোল্ডারিং দুইবারের বেশি করা উচিত নয় বলে স্পষ্টভাবে উল্লেখ করা হয়েছে।

6.2 হ্যান্ড সোল্ডারিং নির্দেশনা

如果必须进行手工焊接，则有严格的限制：电烙铁头温度 ≤ 350°C，每个端子的接触时间 ≤ 3 秒，烙铁功率 ≤ 25W，并且焊接每个端子之间至少间隔2秒。规格书警告，损坏通常发生在手工焊接过程中，强调应优先选择回流焊接工艺。<6.3 存储与湿度敏感性

LED প্যাকেজগুলি ডেসিক্যান্ট সহ ময়েশ্চার-প্রুফ ব্যাগে সরবরাহ করা হয়। খোলার আগে, এগুলিকে ≤ 30°C তাপমাত্রা এবং ≤ 90% RH আর্দ্রতায় সংরক্ষণ করতে হবে। খোলার পরে, ≤ 30°C / ≤ 60% RH অবস্থায় "ফ্লোর লাইফ" 1 বছর। এই সময়সীমা অতিক্রম করলে, রিফ্লো সোল্ডারিংয়ের আগে পপকর্ন ইফেক্ট (সোল্ডারিং প্রক্রিয়ায় আর্দ্রতার বাষ্পীভবনের কারণে প্যাকেজ ফেটে যাওয়া) প্রতিরোধ করতে বেকিং (60 ± 5°C, 24 ঘন্টা ধরে) প্রয়োজন।

7. প্যাকেজিং এবং অর্ডার তথ্য

7.1 ক্যারিয়ার টেপ এবং রিল স্পেসিফিকেশন

ডিভাইসগুলি 8 মিমি প্রস্থের এমবসড ক্যারিয়ার টেপ আকারে সরবরাহ করা হয়, 7 ইঞ্চি ব্যাসের রিলে পেঁচানো। স্বয়ংক্রিয় প্লেসমেন্ট সরঞ্জামের সাথে সামঞ্জস্য নিশ্চিত করতে রিলের মাত্রা, টেপ পকেট ডিজাইন এবং কভার টেপ স্পেসিফিকেশন বিস্তারিতভাবে বর্ণনা করা হয়েছে। প্রতি রিলে 3000 পিস থাকে।

7.2 লেবেল বর্ণনা

রিল লেবেলে একাধিক কোড থাকে:

P/N:

• পণ্য নম্বর (সম্পূর্ণ পার্ট নম্বর, উদাহরণস্বরূপ 16-213/BHC-AN1P2/3T)।CAT:
• লুমিনাস ইনটেনসিটি গ্রেড (উজ্জ্বলতা বিন্যাস কোড: N1, N2, P1, P2)।HUE:
• ক্রোমাটিসিটি এবং প্রভাবশালী তরঙ্গদৈর্ঘ্য গ্রেড (রঙ গ্রেডিং কোড: A9, A10, A11, A12)।REF:
• ফরওয়ার্ড ভোল্টেজ গ্রেড।LOT No:
• ট্রেসেবল ব্যাচ নম্বর।ট্রেসেবিলিটি নিশ্চিত করতে এবং উৎপাদনে সঠিক উপাদান মডেল ব্যবহার নিশ্চিত করতে এই কোডগুলি অত্যন্ত গুরুত্বপূর্ণ।

8. অ্যাপ্লিকেশন সুপারিশ এবং ডিজাইন বিবেচনা

8.1 কারেন্ট লিমিটিং বাধ্যতামূলক

স্পেসিফিকেশনের প্রাথমিক সতর্কতা জোর দিয়ে বলে: "গ্রাহককে অবশ্যই সুরক্ষার জন্য রেজিস্টর ব্যবহার করতে হবে।" LED-এর I-V কার্ভ খাড়া হওয়ায়, পাওয়ার সাপ্লাই ভোল্টেজের সামান্য বৃদ্ধি কারেন্টে বড়, এমনকি ধ্বংসাত্মক বৃদ্ধি ঘটাতে পারে। নিরাপদ অপারেশনের নিশ্চয়তার জন্য, একটি সিরিজ রেজিস্টর, বা আরও ভাল, একটি ডেডিকেটেড কনস্ট্যান্ট কারেন্ট LED ড্রাইভার সার্কিট প্রয়োজন।

8.2 তাপ ব্যবস্থাপনা

প্যাকেজের আকার ছোট হলেও, এর কর্মক্ষমতা তাপমাত্রার উপর নির্ভরশীল। সামঞ্জস্যপূর্ণ উজ্জ্বলতা এবং দীর্ঘ আয়ু নিশ্চিত করতে, PCB লেআউটে তাপ ব্যবস্থাপনা কৌশল প্রয়োগ করা উচিত। এর মধ্যে রয়েছে LED-এর তাপ সিঙ্ক প্যাড (যদি প্রযোজ্য) বা ক্যাথোড/অ্যানোড প্যাডের সাথে পর্যাপ্ত তামার এলাকা সংযোগ করা যাতে তাপ সিঙ্ক হিসেবে কাজ করে, এবং সম্ভবত তাপীয় ভায়া ব্যবহার করে তাপকে অভ্যন্তরীণ স্তর বা নীচের স্তরে স্থানান্তর করা।

8.3 অপটিক্যাল ডিজাইন

120°-এর ভিউিং অ্যাঙ্গল এই LED-কে সেকেন্ডারি অপটিক্স ছাড়াই বড় এলাকা আলোকিত করার জন্য উপযোগী করে তোলে। আরও ফোকাসড আলোর বিমের প্রয়োজন হলে, বাহ্যিক লেন্স বা রিফ্লেক্টর প্রয়োজন। ব্যাকলাইট অ্যাপ্লিকেশনের জন্য লাইট গাইড প্যানেল বা ডিফিউজার পরিকল্পনা করার সময়, ডিজাইনারদের অ্যাঙ্গুলার ইনটেনসিটি ডিস্ট্রিবিউশন বিবেচনা করা উচিত।

9. প্রযুক্তিগত তুলনা ও পার্থক্য

এই LED-এর মূল পার্থক্য হল এর প্যাকেজ সাইজ, প্রশস্ত ভিউিং অ্যাঙ্গল, নীল বর্ণ বিন্দু এবং বিস্তারিত বিনিং কাঠামোর একটি নির্দিষ্ট সমন্বয়। নন-বিনড বা আলগাভাবে বিনড LED-এর তুলনায়, এটি ভিজ্যুয়াল সামঞ্জস্য প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য রঙ এবং উজ্জ্বলতায় উচ্চতর ভবিষ্যদ্বাণীমূলকতা প্রদান করে। স্ট্যান্ডার্ড SMD অ্যাসেম্বলি প্রক্রিয়া এবং লেড-ফ্রি সোল্ডারিং-এর সাথে এর সামঞ্জস্য এটিকে আধুনিক ইলেকট্রনিক্স উৎপাদন লাইনের জন্য একটি প্লাগ-অ্যান্ড-প্লে উপাদান করে তোলে। ব্যাপক ডিরেটিং কার্ভ এবং অ্যাপ্লিকেশন সতর্কতা ডিজাইনারদের প্রয়োজনীয় ডেটা প্রদান করে যাতে তারা এর স্পেসিফিকেশন সীমার মধ্যে নির্ভরযোগ্যভাবে উপাদানটি ব্যবহার করতে পারে।

10. সাধারণ প্রশ্নাবলী (প্রযুক্তিগত প্যারামিটার ভিত্তিক)

10.1 আমার LED কেন প্রত্যাশার চেয়ে কম উজ্জ্বল?

কার্যকরী অবস্থা পরীক্ষা করুন: 1) নিশ্চিত করুন যে ফরোয়ার্ড কারেন্ট ঠিক 5 mA (বা স্পেসিফিকেশন শীট টেস্ট কন্ডিশন অনুযায়ী কারেন্ট)। 2) পরিবেষ্টিত তাপমাত্রা নিশ্চিত করুন। আলোক তীব্রতা তাপমাত্রা বৃদ্ধির সাথে হ্রাস পায় (বিভাগ 4.3 দেখুন)। 3) ক্রয়কৃত বিন্যাস কোড (লেবেলের CAT) নিশ্চিত করুন। একই কারেন্টে, N1 বিন্যাসের LED, P2 বিন্যাসের LED-এর চেয়ে কম উজ্জ্বল হবে।

10.2 সঠিক কারেন্ট-সীমাবদ্ধ রেজিস্টর কীভাবে নির্বাচন করবেন?

ওহমের সূত্র ব্যবহার করুন: R = (V

পাওয়ার সাপ্লাই_{- V}) / I_F। ডেটাশীট থেকে সর্বোচ্চ V_Fমান (3.7V) ব্যবহার করে, সবচেয়ে খারাপ ক্ষেত্রে প্রয়োজনীয় I_Fএ কারেন্ট সীমিত করতে প্রয়োজনীয় সর্বনিম্ন রেজিস্ট্যান্স মান গণনা করুন। তারপর রেজিস্টরের পাওয়ার রেটিং পরীক্ষা করুন: P_F= (I_R* R।_F)²10.3 আমি কি এই LED টিকে সরাসরি একটি 3.3V মাইক্রোকন্ট্রোলার পিন দিয়ে চালাতে পারি?

সরাসরি ড্রাইভ করার পরামর্শ দেওয়া হয় না। সাধারণ V

3.3V, সর্বোচ্চ 3.7V পর্যন্ত হতে পারে। 3.3V পাওয়ার সাপ্লাই-এ, LED স্থিরভাবে জ্বালানোর জন্য পর্যাপ্ত ভোল্টেজ মার্জিন নাও থাকতে পারে, বিশেষ করে তাপমাত্রা কম হলে V_Fবাড়তে পারে। এছাড়াও, MCU পিনের কারেন্ট আউটপুট সীমাবদ্ধতা থাকে (সাধারণত 20-25mA)। সঠিক ইন্টারফেস পদ্ধতি হল ট্রানজিস্টর বা ড্রাইভার সার্কিট ব্যবহার করা।_F11. প্রকৃত ডিজাইন ও ব্যবহারের উদাহরণ

দৃশ্যকল্প: একাধিক সমান নীল LED সহ একটি অবস্থা নির্দেশক প্যানেল ডিজাইন করুন।

স্পেসিফিকেশন সংজ্ঞায়ন:

1. প্রয়োজনীয় সর্বনিম্ন উজ্জ্বলতা এবং সঠিক রঙের আভা সংজ্ঞায়িত করুন। সামঞ্জস্য নিশ্চিত করতে, লুমিনাস ইনটেনসিটি (যেমন P1) এবং প্রভাবশালী তরঙ্গদৈর্ঘ্য (যেমন A10) এর জন্য একটি একক, কঠোর গ্রেডিং নির্দিষ্ট করুন।সার্কিট ডিজাইন:
2. এমন একটি কনস্ট্যান্ট কারেন্ট ড্রাইভার IC ব্যবহার করুন যা একাধিক LED-কে প্রতি চ্যানেলে 5 mA সরবরাহ করতে পারে। এটি নিশ্চিত করে যে সমস্ত LED-এর কারেন্ট একই, ফলে উজ্জ্বলতা সামঞ্জস্যপূর্ণ হয়, V-এর তারতম্য দ্বারা প্রভাবিত হয় না।ক্ষুদ্র পার্থক্যের প্রভাব।_F variations.
3. PCB লেআউট:প্রস্তাবিত লেআউট অনুযায়ী প্যাড ডিজাইন করুন। প্রতিটি LED-এর ক্যাথোড প্যাডের সাথে তাপ অপসারণে সহায়তার জন্য একটি ছোট কপার পোর সংযুক্ত করুন। পারস্পরিক গরম হওয়া এড়াতে LED-এর মধ্যে দূরত্ব বজায় রাখুন।
4. অ্যাসেম্বলি:রিফ্লো সোল্ডারিং তাপমাত্রা প্রোফাইল কঠোরভাবে অনুসরণ করুন। যদি অবিলম্বে ব্যবহার না করা হয়, খোলা রিলগুলিকে একটি শুষ্ক ক্যাবিনেটে সংরক্ষণ করুন।
5. যাচাইকরণ:প্রত্যাশিত অপারেটিং কারেন্ট এবং সর্বোচ্চ প্রত্যাশিত পরিবেষ্টিত তাপমাত্রায়, পারফরম্যান্স যাচাই করার জন্য নমুনা ইউনিটের ফরওয়ার্ড ভোল্টেজ এবং আলোক আউটপুট পরিমাপ করুন।

12. কার্যপ্রণালীর সংক্ষিপ্ত পরিচিতি

এই LEDটি InGaN উপাদান দ্বারা তৈরি একটি সেমিকন্ডাক্টর p-n জাংশনের উপর ভিত্তি করে। যখন জাংশন ব্যারিয়ার (ফরওয়ার্ড ভোল্টেজ V_F) অতিক্রম করে এমন একটি ফরওয়ার্ড ভোল্টেজ প্রয়োগ করা হয়, তখন ইলেকট্রন এবং হোলগুলি সক্রিয় অঞ্চলে ইনজেক্ট হয় এবং সেখানে পুনর্মিলিত হয়। InGaN-এর মতো একটি সরাসরি ব্যান্ডগ্যাপ সেমিকন্ডাক্টরে, এই পুনর্মিলন শক্তি ফোটন (আলো) হিসাবে মুক্তি পায়। InGaN খাদের নির্দিষ্ট ব্যান্ডগ্যাপ নির্গত ফোটনের তরঙ্গদৈর্ঘ্য নির্ধারণ করে, এই ক্ষেত্রে যা দৃশ্যমান বর্ণালীর নীল অঞ্চলে অবস্থিত (প্রায় 468 nm)। এপোক্সি এনক্যাপসুলেশন সেমিকন্ডাক্টর চিপ রক্ষা করতে, আলোক আউটপুট গঠন করতে একটি লেন্স হিসাবে কাজ করতে (যার ফলে 120° দৃশ্যের কোণ তৈরি হয়) এবং সোল্ডারিংয়ের জন্য যান্ত্রিক কাঠামো প্রদান করতে ব্যবহৃত হয়।

13. প্রযুক্তিগত প্রবণতা

16-213 সিরিজের মতো SMD LED শিল্পের মান মিনিয়েচারাইজেশন এবং স্বয়ংক্রিয় সমাবেশের প্রতিনিধিত্ব করে। এই ক্ষেত্রে চলমান প্রবণতাগুলির মধ্যে রয়েছে:

• দক্ষতা বৃদ্ধি:উচ্চতর আলোকিত দক্ষতা (প্রতি ওয়াট বিদ্যুৎে আরও বেশি আলোক আউটপুট) অর্জনের জন্য নতুন এপিট্যাক্সিয়াল কাঠামো এবং উপকরণ উন্নয়ন।
• রঙের সামঞ্জস্য উন্নতি:উৎপাদন নিয়ন্ত্রণ এবং বিনিং অ্যালগরিদমের অগ্রগতি, যা সরাসরি উৎপাদন থেকে আরও কঠোর রঙ এবং উজ্জ্বলতা সহনশীলতা অর্জন করতে সক্ষম করে।
• তাপীয় কর্মক্ষমতা বৃদ্ধি:কম তাপীয় প্রতিরোধ সহ প্যাকেজিং বিকাশ, যা উচ্চতর ড্রাইভ কারেন্ট অনুমোদন করে এবং উচ্চ তাপমাত্রায় কর্মক্ষমতা বজায় রাখে।
• একীভূতকরণ:মাল্টি-চিপ প্যাকেজ (আরজিবি, সাদা আলো) এবং একীভূত ড্রাইভার বা নিয়ন্ত্রণ সার্কিট ("স্মার্ট এলইডি") সহ এলইডি-এর দিকে বিকাশ।

এই স্পেসিফিকেশনে বর্ণিত উপাদানগুলি একটি বিস্তৃত নির্ভরযোগ্য এবং অর্থনৈতিকভাবে কার্যকর একরঙা সূচক এলইডি ইকোসিস্টেমের অংশ, যা অসংখ্য ইলেকট্রনিক ডিভাইসে এখনও অত্যন্ত গুরুত্বপূর্ণ।
