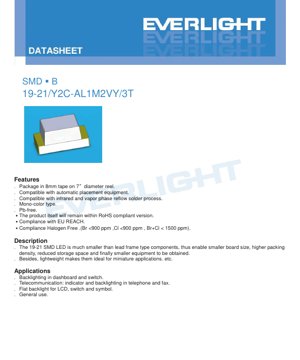

এসএমডি এলইডি ১৯-২১ উজ্জ্বল হলুদ ডাটাশিট - ২.০x১.২৫x১.১মিমি - ভোল্টেজ ১.৭-২.২ভি - পাওয়ার ৬০এমডব্লিউ - বাংলা প্রযুক্তিগত নথি

১. পণ্য সংক্ষিপ্ত বিবরণ

১৯-২১ এসএমডি এলইডি হল একটি কমপ্যাক্ট, সারফেস-মাউন্ট ডিভাইস যা উজ্জ্বল হলুদ নির্দেশক বা ব্যাকলাইট প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। অ্যালগাইনপি চিপ প্রযুক্তি ব্যবহার করে, এটি একটি ক্ষুদ্রাকৃতির ফুটপ্রিন্টে উচ্চ আলোক তীব্রতা প্রদান করে। এর প্রাথমিক সুবিধাগুলির মধ্যে রয়েছে পিসিবিতে উল্লেখযোগ্য স্থান সাশ্রয়, স্বয়ংক্রিয় সমাবেশ প্রক্রিয়ার সাথে সামঞ্জস্যতা এবং রোহস, রিচ এবং হ্যালোজেন-মুক্ত প্রয়োজনীয়তার মতো আধুনিক পরিবেশগত ও নিরাপত্তা মানদণ্ডের সাথে সম্মতি।

১.১ মূল সুবিধা এবং লক্ষ্য বাজার

এই উপাদানের মূল সুবিধা হল এর অত্যন্ত ছোট আকার (২.০মিমি x ১.২৫মিমি x ১.১মিমি), যা উচ্চতর প্যাকিং ঘনত্ব সক্ষম করে এবং ছোট, আরও কমপ্যাক্ট ইলেকট্রনিক সরঞ্জাম ডিজাইন করতে দেয়। এর হালকা ওজন এটিকে ক্ষুদ্রাকৃতি এবং বহনযোগ্য অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে। ডিভাইসটি ৭ ইঞ্চি ব্যাসের রিলে ৮মিমি টেপে প্যাকেজ করা হয়েছে, যা এটিকে উচ্চ-গতির স্বয়ংক্রিয় পিক-এন্ড-প্লেস সরঞ্জামের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ করে তোলে। লক্ষ্য বাজারের মধ্যে রয়েছে অটোমোটিভ ইলেকট্রনিক্স (যেমন, ড্যাশবোর্ড এবং সুইচ ব্যাকলাইটিং), টেলিযোগাযোগ (যেমন, ফোন এবং ফ্যাক্স মেশিনে নির্দেশক লাইট), এলসিডি ব্যাকলাইটিংয়ের জন্য ভোক্তা ইলেকট্রনিক্স এবং সাধারণ-উদ্দেশ্য নির্দেশক অ্যাপ্লিকেশন।

২. প্রযুক্তিগত প্যারামিটার গভীর বিশ্লেষণ

এই বিভাগটি পরম সর্বোচ্চ রেটিং এবং ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য টেবিলে সংজ্ঞায়িত ডিভাইসের মূল প্রযুক্তিগত প্যারামিটারের একটি বিশদ, উদ্দেশ্যমূলক বিশ্লেষণ প্রদান করে।

২.১ বৈদ্যুতিক এবং তাপীয় প্যারামিটার

পরম সর্বোচ্চ রেটিং অপারেশনাল সীমানা সংজ্ঞায়িত করে যার বাইরে স্থায়ী ক্ষতি হতে পারে। ডিভাইসটির সর্বোচ্চ বিপরীত ভোল্টেজ (ভিআর) ৫ভি, যা জোর দেয় যে এটি বিপরীত-পক্ষপাত অপারেশনের জন্য ডিজাইন করা হয়নি। ক্রমাগত ফরোয়ার্ড কারেন্ট (আইএফ) ২৫এমএ রেট করা হয়েছে, যেখানে সর্বোচ্চ ফরোয়ার্ড কারেন্ট (আইএফপি) ৬০এমএ পালসড অবস্থার অধীনে অনুমোদিত (ডিউটি সাইকেল ১/১০ এ ১কেজিএইচজেড)। সর্বোচ্চ পাওয়ার ডিসিপেশন (পিডি) ৬০এমডব্লিউ। অপারেটিং তাপমাত্রা পরিসীমা -৪০°সে থেকে +৮৫°সে পর্যন্ত নির্দিষ্ট করা হয়েছে, সাথে -৪০°সে থেকে +৯০°সে পর্যন্ত স্টোরেজ তাপমাত্রা পরিসীমা কিছুটা বিস্তৃত। ডিভাইসটি সর্বোচ্চ ১০ সেকেন্ডের জন্য ২৬০°সে শীর্ষ তাপমাত্রা সহ স্ট্যান্ডার্ড লেড-ফ্রি রিফ্লো সোল্ডারিং প্রোফাইল সহ্য করতে পারে।

২.২ ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য

মূল কর্মক্ষমতা সাধারণ অবস্থার অধীনে সংজ্ঞায়িত করা হয়েছে (তা=২৫°সে, আইএফ=৫এমএ)। আলোক তীব্রতা (আইভি) নির্দিষ্ট বিনের উপর নির্ভর করে ১১.৫ এমসিডি থেকে ২৮.৫ এমসিডি পর্যন্ত একটি সাধারণ পরিসর রয়েছে। দর্শন কোণ (২θ১/২) হল একটি প্রশস্ত ১০০ ডিগ্রি, যা বিস্তৃত, সমান আলোকসজ্জা প্রদান করে। প্রভাবশালী তরঙ্গদৈর্ঘ্য (λd) হলুদ বর্ণালীর মধ্যে পড়ে, বিশেষভাবে ৫৮৫.৫ এনএম এবং ৫৯৪.৫ এনএম এর মধ্যে, সাথে একটি সাধারণ শীর্ষ তরঙ্গদৈর্ঘ্য (λp) প্রায় ৫৯১ এনএম। বর্ণালী ব্যান্ডউইথ (Δλ) প্রায় ১৫ এনএম। ফরোয়ার্ড ভোল্টেজ (ভিএফ) তুলনামূলকভাবে কম, ৫এমএ-তে ১.৭০ভি থেকে ২.২০ভি পর্যন্ত। বিপরীত কারেন্ট (আইআর) ৫ভি সর্বোচ্চ বিপরীত ভোল্টেজে ১০ μA এর নিচে থাকার নিশ্চয়তা দেওয়া হয়েছে।

৩. বিনিং সিস্টেম ব্যাখ্যা

উৎপাদন এবং অ্যাপ্লিকেশন ডিজাইনে সামঞ্জস্য নিশ্চিত করতে, এলইডিগুলি তিনটি মূল প্যারামিটারের উপর ভিত্তি করে বিনে সাজানো হয়েছে: আলোক তীব্রতা, প্রভাবশালী তরঙ্গদৈর্ঘ্য এবং ফরোয়ার্ড ভোল্টেজ।

৩.১ আলোক তীব্রতা বিনিং

আলোক তীব্রতাকে চারটি বিনে শ্রেণীবদ্ধ করা হয়েছে: এল১ (১১.৫-১৪.৫ এমসিডি), এল২ (১৪.৫-১৮.০ এমসিডি), এম১ (১৮.০-২২.৫ এমসিডি), এবং এম২ (২২.৫-২৮.৫ এমসিডি)। এটি ডিজাইনারদের তাদের অ্যাপ্লিকেশনের জন্য উপযুক্ত একটি উজ্জ্বলতা স্তর নির্বাচন করতে দেয়, একটি পণ্যে একাধিক ইউনিট জুড়ে চাক্ষুষ সামঞ্জস্য নিশ্চিত করে।

৩.২ প্রভাবশালী তরঙ্গদৈর্ঘ্য বিনিং

রঙ (হিউ) প্রভাবশালী তরঙ্গদৈর্ঘ্য বিনের মাধ্যমে নিয়ন্ত্রিত হয়: ডি৩ (৫৮৫.৫-৫৮৮.৫ এনএম), ডি৪ (৫৮৮.৫-৫৯১.৫ এনএম), এবং ডি৫ (৫৯১.৫-৫৯৪.৫ এনএম)। ±১এনএম সহনশীলতা সহ এই কঠোর নিয়ন্ত্রণ, যেখানে রঙের সামঞ্জস্য গুরুত্বপূর্ণ যেমন মাল্টি-এলইডি ব্যাকলাইট অ্যারে বা একটি নির্দিষ্ট ব্র্যান্ড রঙের সাথে মিলতে হবে এমন স্ট্যাটাস নির্দেশকগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ।

৩.৩ ফরোয়ার্ড ভোল্টেজ বিনিং

ফরোয়ার্ড ভোল্টেজ ১.৭০ভি থেকে ২.২০ভি পর্যন্ত ০.১ভি ধাপে বিন করা হয়েছে, কোড ১৯ থেকে ২৩। নির্দিষ্ট ভোল্টেজ বিন জানা কারেন্ট-লিমিটিং রেজিস্টর নেটওয়ার্ক ডিজাইনের জন্য অপরিহার্য, কারণ এটি সরাসরি এলইডির মধ্য দিয়ে প্রবাহিত কারেন্টকে প্রভাবিত করে এবং এইভাবে এর উজ্জ্বলতা এবং শক্তি খরচকে প্রভাবিত করে। একটি বিনের মধ্যে ভিএফ-এর সহনশীলতা হল ±০.০৫ভি।

৪. কর্মক্ষমতা কার্ভ বিশ্লেষণ

ডাটাশিটটি বেশ কয়েকটি বৈশিষ্ট্যগত কার্ভ প্রদান করে যা পরিবর্তনশীল অবস্থার অধীনে ডিভাইসের আচরণ চিত্রিত করে, যা শক্তিশালী সার্কিট ডিজাইনের জন্য সমালোচনামূলক।

৪.১ ফরোয়ার্ড কারেন্ট বনাম ফরোয়ার্ড ভোল্টেজ (আইভি কার্ভ)

আইভি কার্ভ ফরোয়ার্ড কারেন্ট এবং ফরোয়ার্ড ভোল্টেজের মধ্যে অ-রৈখিক সম্পর্ক দেখায়। এই এলইডির জন্য, টার্ন-অন থ্রেশহোল্ড অতিক্রম করার পরে ভোল্টেজ তীব্রভাবে বৃদ্ধি পায়। সাধারণ অপারেটিং কারেন্ট ৫এমএ-তে, ভোল্টেজ ১.৭ভি এবং ২.২ভি এর মধ্যে থাকে। ডিজাইনারদের অবশ্যই এই কার্ভ ব্যবহার করে নিশ্চিত করতে হবে যে ড্রাইভিং সার্কিট সামঞ্জস্যপূর্ণ উজ্জ্বলতা অর্জনের জন্য স্থিতিশীল কারেন্ট সরবরাহ করে, ভোল্টেজ নয়।

৪.২ আপেক্ষিক আলোক তীব্রতা বনাম পরিবেষ্টিত তাপমাত্রা

এই কার্ভটি আলোর আউটপুটের তাপমাত্রা নির্ভরতা প্রদর্শন করে। আলোক তীব্রতা পরিবেষ্টিত তাপমাত্রা বৃদ্ধির সাথে সাথে হ্রাস পায়। আউটপুট -৪০°সে থেকে প্রায় ২৫°সে পর্যন্ত তুলনামূলকভাবে স্থিতিশীল থাকে কিন্তু তাপমাত্রা +৮৫°সে সর্বোচ্চ অপারেটিং সীমার কাছে পৌঁছালে লক্ষণীয় হ্রাস দেখায়। উচ্চ-তাপমাত্রা পরিবেশের জন্য ডিজাইনে এই বৈশিষ্ট্যটি অবশ্যই বিবেচনায় নিতে হবে, সম্ভাব্যভাবে ডি-রেটিং বা তাপীয় ব্যবস্থাপনার প্রয়োজন হতে পারে।

৪.৩ আপেক্ষিক আলোক তীব্রতা বনাম ফরোয়ার্ড কারেন্ট

এই কার্ভটি দেখায় যে আলোর আউটপুট ফরোয়ার্ড কারেন্টের সাথে বৃদ্ধি পায়, কিন্তু পুরোপুরি রৈখিক উপায়ে নয়, বিশেষ করে উচ্চতর কারেন্টে। এটি ক্রমাগত কারেন্ট (২৫এমএ) এর জন্য পরম সর্বোচ্চ রেটিং এর গুরুত্বও তুলে ধরে। এই সীমার কাছাকাছি বা উপরে অপারেশন ত্বরিত অবনতি, হ্রাসকৃত জীবনকাল এবং সম্ভাব্য ব্যর্থতার দিকে নিয়ে যেতে পারে।

৪.৪ বর্ণালী বিতরণ এবং বিকিরণ প্যাটার্ন

বর্ণালী বিতরণ প্লট প্রায় ৫৯১ এনএম কেন্দ্রীয় শীর্ষ সহ একরঙা হলুদ আউটপুট নিশ্চিত করে। বিকিরণ ডায়াগ্রাম আলোর স্থানিক বন্টন চিত্রিত করে, ১০০-ডিগ্রি দর্শন কোণ দেখায় যেখানে তীব্রতা তার শীর্ষ মানের অর্ধেক হয়ে যায়। চূড়ান্ত অ্যাপ্লিকেশনে বিভিন্ন কোণ থেকে আলো কীভাবে অনুভূত হবে তা বোঝার জন্য এই প্যাটার্নটি গুরুত্বপূর্ণ।

৫. যান্ত্রিক এবং প্যাকেজ তথ্য

৫.১ প্যাকেজ মাত্রা এবং সহনশীলতা

এলইডিটি একটি স্ট্যান্ডার্ড ১৯-২১ এসএমডি প্যাকেজে আবদ্ধ। মূল মাত্রাগুলি হল: দৈর্ঘ্য ২.০মিমি, প্রস্থ ১.২৫মিমি, এবং উচ্চতা ১.১মিমি। লিড (টার্মিনাল) মাত্রা এবং ব্যবধান নির্ভরযোগ্য সোল্ডারিংয়ের জন্য ডিজাইন করা হয়েছে। সমস্ত অনির্দিষ্ট সহনশীলতা হল ±০.১মিমি। সমাবেশের সময় সঠিক পোলারিটি অভিযোজন নিশ্চিত করার জন্য প্যাকেজে একটি ক্যাথোড চিহ্ন স্পষ্টভাবে নির্দেশিত রয়েছে।

৫.২ পোলারিটি শনাক্তকরণ এবং প্যাড ডিজাইন

ডিভাইস অপারেশনের জন্য সঠিক পোলারিটি অপরিহার্য। প্যাকেজটিতে একটি স্বতন্ত্র ক্যাথোড চিহ্ন রয়েছে। প্রস্তাবিত পিসিবি ল্যান্ড প্যাটার্ন (ফুটপ্রিন্ট) প্যাকেজ লিডের সাথে মিলবে উপযুক্ত সোল্ডার মাস্ক রিলিফ সহ যাতে রিফ্লোর সময় একটি নির্ভরযোগ্য সোল্ডার ফিলেট গঠিত হয়, যা বৈদ্যুতিক সংযোগ এবং যান্ত্রিক শক্তি উভয়ই প্রদান করে।

৬. সোল্ডারিং এবং সমাবেশ নির্দেশিকা

ডিভাইসের নির্ভরযোগ্যতা এবং কর্মক্ষমতা বজায় রাখার জন্য সঠিক হ্যান্ডলিং এবং সোল্ডারিং সমালোচনামূলক।

৬.১ রিফ্লো সোল্ডারিং প্যারামিটার

ডিভাইসটি ইনফ্রারেড এবং বাষ্প পর্যায় রিফ্লো প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ। লেড-ফ্রি সোল্ডারিংয়ের জন্য, একটি নির্দিষ্ট তাপমাত্রা প্রোফাইল সুপারিশ করা হয়েছে: প্রি-হিটিং ১৫০-২০০°সে এর মধ্যে ৬০-১২০ সেকেন্ডের জন্য, লিকুইডাসের উপরে সময় (২১৭°সে) ৬০-১৫০ সেকেন্ডের জন্য, সাথে সর্বোচ্চ ১০ সেকেন্ডের জন্য ২৬০°সে এর বেশি নয় এমন একটি শীর্ষ তাপমাত্রা। সর্বোচ্চ হিটিং এবং কুলিং রেট যথাক্রমে ৬°সে/সেকেন্ড এবং ৩°সে/সেকেন্ড হওয়া উচিত। রিফ্লো দুইবারের বেশি করা উচিত নয়।

৬.২ হ্যান্ড সোল্ডারিং এবং মেরামত

যদি হ্যান্ড সোল্ডারিং প্রয়োজন হয়, অত্যন্ত সতর্কতা অবলম্বন করতে হবে। সোল্ডারিং আয়রন টিপ তাপমাত্রা ৩৫০°সে এর নিচে হওয়া উচিত, প্রতিটি টার্মিনালে ৩ সেকেন্ডের বেশি প্রয়োগ করা উচিত নয়। আয়রনের পাওয়ার রেটিং ২৫ডব্লিউ বা তার কম হওয়া উচিত। প্রতিটি টার্মিনাল সোল্ডারিংয়ের মধ্যে কমপক্ষে ২ সেকেন্ডের একটি কুলিং ব্যবধান পালন করা উচিত। প্রাথমিক সোল্ডারিংয়ের পরে মেরামত করা দৃঢ়ভাবে নিরুৎসাহিত করা হয়। যদি অনিবার্য হয়, প্যাকেজে যান্ত্রিক চাপ এড়াতে উভয় টার্মিনাল একই সাথে গরম করার জন্য একটি বিশেষ ডাবল-হেড সোল্ডারিং আয়রন ব্যবহার করতে হবে।

৬.৩ স্টোরেজ এবং আর্দ্রতা সংবেদনশীলতা

এলইডিগুলি ডেসিক্যান্ট সহ একটি আর্দ্রতা-প্রতিরোধী বাধা ব্যাগে প্যাকেজ করা হয়েছে। উপাদানগুলি ব্যবহারের জন্য প্রস্তুত না হওয়া পর্যন্ত ব্যাগটি খোলা যাবে না। খোলার পরে, অব্যবহৃত এলইডিগুলি ≤৩০°সে এবং ≤৬০% আপেক্ষিক আর্দ্রতায় সংরক্ষণ করা উচিত এবং ১৬৮ ঘন্টার (৭ দিন) মধ্যে ব্যবহার করা উচিত। যদি এই সময়সীমা অতিক্রম করা হয় বা ডেসিক্যান্ট সূচক স্যাচুরেশন দেখায়, তবে উপাদানগুলি ব্যবহারের আগে ৬০±৫°সে তাপমাত্রায় ২৪ ঘন্টার জন্য বেক করতে হবে যাতে শোষিত আর্দ্রতা দূর করা যায় এবং রিফ্লোর সময় "পপকর্নিং" প্রতিরোধ করা যায়।

৭. প্যাকেজিং এবং অর্ডারিং তথ্য

৭.১ রিল এবং টেপ স্পেসিফিকেশন

উপাদানগুলি ৮মিমি প্রস্থের এমবসড ক্যারিয়ার টেপে সরবরাহ করা হয়, একটি স্ট্যান্ডার্ড ৭-ইঞ্চি (১৭৮মিমি) ব্যাসের রিলে পেঁচানো। প্রতিটি রিলে ৩০০০ টুকরা থাকে। স্বয়ংক্রিয় সমাবেশ সরঞ্জাম ফিডারের সাথে সামঞ্জস্যতা নিশ্চিত করার জন্য রিল, ক্যারিয়ার টেপ এবং কভার টেপের বিশদ মাত্রা প্রদান করা হয়েছে।

৭.২ লেবেল ব্যাখ্যা এবং আর্দ্রতা-প্রতিরোধী প্যাকেজিং

রিল লেবেলে ট্রেসেবিলিটি এবং সঠিক অ্যাপ্লিকেশনের জন্য সমালোচনামূলক তথ্য রয়েছে: পণ্য নম্বর (পি/এন), প্যাকিং পরিমাণ (কিউটিওয়াই), আলোক তীব্রতা র্যাঙ্ক (ক্যাট), প্রভাবশালী তরঙ্গদৈর্ঘ্য র্যাঙ্ক (হিউ), এবং ফরোয়ার্ড ভোল্টেজ র্যাঙ্ক (রেফ)। আর্দ্রতা-প্রতিরোধী প্যাকেজিং একটি অ্যালুমিনিয়াম ল্যামিনেট ব্যাগ নিয়ে গঠিত যাতে রিল এবং একটি ডেসিক্যান্ট প্যাক থাকে, সাথে একটি বাহ্যিক আর্দ্রতা সূচক লেবেল।

৮. অ্যাপ্লিকেশন পরামর্শ এবং ডিজাইন বিবেচনা

৮.১ সাধারণ অ্যাপ্লিকেশন দৃশ্যকল্প

এই এলইডি বিভিন্ন কম-শক্তি নির্দেশক এবং ব্যাকলাইটিং ভূমিকার জন্য উপযুক্ত। প্রাথমিক অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে অটোমোটিভ ড্যাশবোর্ড এবং সুইচগুলির জন্য ব্যাকলাইটিং, টেলিযোগাযোগ সরঞ্জামে স্ট্যাটাস নির্দেশক (ফোন, ফ্যাক্স মেশিন), ছোট এলসিডি প্যানেল এবং মেমব্রেন সুইচের জন্য ফ্ল্যাট ব্যাকলাইটিং, এবং ভোক্তা ও শিল্প ইলেকট্রনিক্সে সাধারণ-উদ্দেশ্য নির্দেশক লাইট।

৮.২ সমালোচনামূলক ডিজাইন বিবেচনা

কারেন্ট সীমাবদ্ধকরণ:একটি বাহ্যিক কারেন্ট-লিমিটিং রেজিস্টর বাধ্যতামূলক। ফরোয়ার্ড ভোল্টেজের একটি নেতিবাচক তাপমাত্রা সহগ রয়েছে, যার অর্থ এটি তাপমাত্রা বৃদ্ধির সাথে সাথে হ্রাস পায়। একটি সিরিজ রেজিস্টর ছাড়া একটি ধ্রুবক ভোল্টেজ উৎস তাপীয় রানওয়ে এবং দ্রুত ব্যর্থতার দিকে নিয়ে যাবে। রেজিস্টর মান অবশ্যই সরবরাহ ভোল্টেজ, এলইডির ফরোয়ার্ড ভোল্টেজ বিন এবং কাঙ্ক্ষিত অপারেটিং কারেন্টের (যা ২৫এমএ ক্রমাগত অতিক্রম করা উচিত নয়) এর উপর ভিত্তি করে গণনা করতে হবে।
তাপীয় ব্যবস্থাপনা:যদিও ডিভাইসটির কম পাওয়ার ডিসিপেশন রয়েছে, পিসিবি লেআউট এখনও তাপ অপচয় বিবেচনা করা উচিত, বিশেষ করে উচ্চ-ঘনত্ব অ্যারে বা উচ্চ পরিবেষ্টিত তাপমাত্রা পরিবেশে। তাপ সিঙ্ক হিসাবে কাজ করার জন্য সোল্ডার প্যাডের চারপাশে পর্যাপ্ত তামার ক্ষেত্র নিশ্চিত করুন।
ইএসডি সুরক্ষা:ডিভাইসটির একটি ইএসডি রেটিং ২০০০ভি (হিউম্যান বডি মডেল)। লুকানো ক্ষতি প্রতিরোধ করার জন্য হ্যান্ডলিং এবং সমাবেশের সময় স্ট্যান্ডার্ড ইএসডি সতর্কতা পালন করা উচিত।

৯. প্রযুক্তিগত তুলনা এবং পার্থক্য

ঐতিহ্যগত থ্রু-হোল এলইডি প্যাকেজের তুলনায়, ১৯-২১ এসএমডি ফরম্যাট উল্লেখযোগ্য সুবিধা প্রদান করে: একটি ব্যাপকভাবে হ্রাসকৃত ফুটপ্রিন্ট এবং প্রোফাইল, সম্পূর্ণ স্বয়ংক্রিয় সমাবেশের জন্য উপযুক্ত যা উৎপাদন খরচ কমিয়ে দেয়, এবং বাঁকা লিডের অনুপস্থিতির কারণে উন্নত নির্ভরযোগ্যতা। এসএমডি হলুদ এলইডি বিভাগের মধ্যে, এই নির্দিষ্ট অংশটি অ্যালগাইনপি উপাদান সিস্টেম থেকে এর উজ্জ্বল হলুদ রঙ (প্রায়শই পুরানো প্রযুক্তির চেয়ে উজ্জ্বল এবং আরও স্যাচুরেটেড), একটি প্রশস্ত ১০০-ডিগ্রি দর্শন কোণ এবং ব্যাপক পরিবেশগত সম্মতি (রোহস, রিচ, হ্যালোজেন-ফ্রি) দিয়ে নিজেকে আলাদা করে। এর বিশদ বিনিং কাঠামো রঙ- এবং উজ্জ্বলতা-সমালোচনামূলক অ্যাপ্লিকেশনের জন্য উচ্চ-নির্ভুলতা নির্বাচনের অনুমতি দেয়।

১০. প্রায়শই জিজ্ঞাসিত প্রশ্ন (প্রযুক্তিগত প্যারামিটারের উপর ভিত্তি করে)

প্র: আমি কি এই এলইডিটিকে সরাসরি একটি ৩.৩ভি বা ৫ভি লজিক সরবরাহ থেকে চালাতে পারি?
উ: না। আপনাকে সর্বদা একটি সিরিজ কারেন্ট-লিমিটিং রেজিস্টর ব্যবহার করতে হবে। উদাহরণস্বরূপ, একটি ৫ভি সরবরাহ এবং ভিএফ=২.০ভি বিন থেকে একটি এলইডি ২০এমএ লক্ষ্য করে: আর = (৫ভি - ২.০ভি) / ০.০২০এ = ১৫০ ওহম। নির্ভরযোগ্য অপারেশনের জন্য একটি রেজিস্টর অপরিহার্য।
প্র: আমি লেবেলে বিন কোডগুলি কীভাবে ব্যাখ্যা করব (যেমন, ক্যাট: এম১, হিউ: ডি৪, রেফ: ২০)?
উ: এটি সঠিক কর্মক্ষমতা উপসেট নির্দিষ্ট করে। ক্যাট:এম১ মানে আলোক তীব্রতা ১৮.০-২২.৫ এমসিডি এর মধ্যে। হিউ:ডি৪ মানে প্রভাবশালী তরঙ্গদৈর্ঘ্য ৫৮৮.৫-৫৯১.৫ এনএম এর মধ্যে। রেফ:২০ মানে ফরোয়ার্ড ভোল্টেজ ১.৮০-১.৯০ভি এর মধ্যে।
প্র: ডাটাশিটে ৫ভি বিপরীত ভোল্টেজ রেটিং দেখায়। আমি কি এটি একটি এসি সার্কিটে বা বিপরীত পোলারিটি সুরক্ষার সাথে ব্যবহার করতে পারি?
উ: ৫ভি রেটিং শুধুমাত্র বিপরীত কারেন্ট (আইআর) পরীক্ষার জন্য। ডিভাইসটি বিপরীত পক্ষপাত অপারেশনের জন্য ডিজাইন করা হয়নি। এটি শুধুমাত্র ফরোয়ার্ড-পক্ষপাত ডিসি সার্কিটে ব্যবহার করা উচিত। এসি বা বাইপোলার অ্যাপ্লিকেশনের জন্য, একটি বাহ্যিক রেকটিফায়ার বা সুরক্ষা ডায়োড প্রয়োজন।
প্র: আর্দ্রতা বাধা ব্যাগ খোলার পরে ৭-দিনের ফ্লোর লাইফ অতিক্রম করলে কী হবে?
উ: উপাদানগুলি বাতাস থেকে আর্দ্রতা শোষণ করে। বেকিং ছাড়া সোল্ডারিং করা হলে, এই আর্দ্রতা রিফ্লোর সময় দ্রুত বাষ্পীভূত হতে পারে, অভ্যন্তরীণ ডিলামিনেশন বা ফাটল ("পপকর্নিং") সৃষ্টি করতে পারে। আর্দ্রতা দূর করার জন্য ব্যবহারের আগে আপনাকে অবশ্যই উপাদানগুলি ৬০°সে তাপমাত্রায় ২৪ ঘন্টার জন্য বেক করতে হবে।

১১. ব্যবহারিক ডিজাইন এবং ব্যবহার কেস স্টাডি

দৃশ্যকল্প: একটি শিল্প সরঞ্জামের জন্য একটি মাল্টি-এলইডি স্ট্যাটাস প্যানেল ডিজাইন করা।প্যানেলটির জন্য ১০টি অভিন্ন হলুদ নির্দেশক প্রয়োজন। চাক্ষুষ সামঞ্জস্য নিশ্চিত করতে, ডিজাইনার একই আলোক তীব্রতা বিন (যেমন, এম১) এবং একই প্রভাবশালী তরঙ্গদৈর্ঘ্য বিন (যেমন, ডি৪) থেকে এলইডি নির্দিষ্ট করে। ফরোয়ার্ড ভোল্টেজ বিন (যেমন, ২০) থেকে, ডিজাইনার ১২ভি সরবরাহ রেলের জন্য একটি সঠিক সিরিজ রেজিস্টর মান গণনা করে ১৫এমএ-তে কাঙ্ক্ষিত উজ্জ্বলতা অর্জনের জন্য, যা ২৫এমএ সর্বোচ্চের চেয়ে অনেক কম। পিসিবি লেআউট তাপ অপচয়ের জন্য পর্যাপ্ত ব্যবধান সহ এলইডিগুলি স্থাপন করে এবং সোল্ডার ফিলেট আকার নিয়ন্ত্রণ করতে একটি সোল্ডার মাস্ক-সংজ্ঞায়িত প্যাড ব্যবহার করে। সমাবেশকারী আর্দ্রতা হ্যান্ডলিং পদ্ধতি অনুসরণ করে, প্রস্তাবিত রিফ্লো প্রোফাইল ব্যবহার করে এবং সঠিক স্থাপন এবং পোলারিটি যাচাই করার জন্য স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন সম্পাদন করে।

১২. প্রযুক্তি নীতি পরিচিতি

এই এলইডিটি একটি সাবস্ট্রেটে জন্মানো অ্যালগাইনপি (অ্যালুমিনিয়াম গ্যালিয়াম ইন্ডিয়াম ফসফাইড) সেমিকন্ডাক্টর উপাদানের উপর ভিত্তি করে। যখন একটি ফরোয়ার্ড ভোল্টেজ পি-এন জংশনের উপর প্রয়োগ করা হয়, তখন ইলেকট্রন এবং হোলগুলি সক্রিয় অঞ্চলে ইনজেক্ট করা হয় যেখানে তারা পুনর্মিলিত হয়। অ্যালগাইনপি-তে, এই পুনর্মিলন প্রাথমিকভাবে দৃশ্যমান বর্ণালীর হলুদ/কমলা/লাল অংশে ফোটন আকারে শক্তি মুক্ত করে, সঠিক খাদ গঠনের উপর নির্ভর করে। "ওয়াটার ক্লিয়ার" রজন লেন্স ফসফর-রূপান্তরিত নয়; হলুদ আলো সরাসরি সেমিকন্ডাক্টর চিপ থেকে নির্গত হয়, যার ফলে উচ্চ রঙের বিশুদ্ধতা এবং দক্ষতা হয়। প্যাকেজ কাঠামোটি নাজুক সেমিকন্ডাক্টর ডাইকে রক্ষা করে এবং একটি ছাঁচযুক্ত এপোক্সি লেন্স অন্তর্ভুক্ত করে যা আলোর আউটপুটকে নির্দিষ্ট বিকিরণ প্যাটার্নে রূপ দেয়।

১৩. প্রযুক্তি প্রবণতা এবং উন্নয়ন

১৯-২১ প্যাকেজের মতো এসএমডি এলইডিগুলির সাধারণ প্রবণতা হল ক্রমবর্ধমান উচ্চতর আলোক দক্ষতার দিকে (বৈদ্যুতিক ইনপুটের প্রতি ওয়াটে আরও আলোর আউটপুট), যা চিপ ডিজাইন, এপিট্যাক্সিয়াল বৃদ্ধি এবং প্যাকেজ থেকে আলো নিষ্কাশনের উন্নতির মাধ্যমে অর্জন করা হয়। উচ্চ-শেষ প্রদর্শন এবং অটোমোটিভ অ্যাপ্লিকেশনের চাহিদা পূরণের জন্য উন্নত রঙের সামঞ্জস্য এবং কঠোর বিনিং সহনশীলতার জন্য একটি অবিচ্ছিন্ন চালনা রয়েছে। উচ্চতর তাপমাত্রা এবং আর্দ্রতা অবস্থার অধীনে নির্ভরযোগ্যতা বাড়ানোর জন্য প্যাকেজিং প্রযুক্তি বিকশিত হচ্ছে। তদুপরি, এই ডিভাইসে দেখা যায়, শিল্পব্যাপী লেড-ফ্রি, হ্যালোজেন-ফ্রি এবং রিচ-সম্মত উপকরণের দিকে পরিবর্তন, ইলেকট্রনিক উপাদান উৎপাদনে পরিবেশগত স্থায়িত্ব এবং নিয়ন্ত্রক সম্মতির ক্রমবর্ধমান গুরুত্ব প্রতিফলিত করে।
