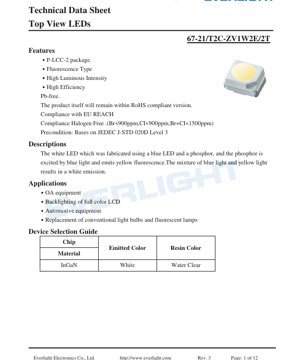

টপ ভিউ হোয়াইট এলইডি ৬৭-২১/টি২সি-জেডভি১ডব্লিউ২ই/২টি - পি-এলসিসি-২ প্যাকেজ - ২.৭৫-৩.৬৫ভি - ১১০এমডব্লিউ - প্রযুক্তিগত ডেটাশিট

১. পণ্য সংক্ষিপ্ত বিবরণ

এই নথিটি একটি উচ্চ-কার্যকারিতা সাদা আলোক-নির্গত ডায়োড (এলইডি)-এর স্পেসিফিকেশন বিস্তারিতভাবে বর্ণনা করে যা একটি নীল এলইডি চিপ এবং একটি ফসফর আবরণের সমন্বয়ে গঠিত। ডিভাইসটি একটি কমপ্যাক্ট পি-এলসিসি-২ (প্লাস্টিক লিডেড চিপ ক্যারিয়ার) সারফেস-মাউন্ট প্যাকেজে আবদ্ধ, যা টপ-ভিউ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে আলোর নির্গমন মাউন্টিং সমতলের সাথে লম্বভাবে হয়। মূল প্রযুক্তিতে একটি নীল এলইডি একটি হলুদ ফসফরকে উত্তেজিত করে; নীল ও হলুদ আলোর ফলস্বরূপ মিশ্রণ একটি সাদা নির্গমন তৈরি করে। এই পদ্ধতিটি কঠিন-অবস্থার উৎস থেকে সাদা আলো উৎপাদনের জন্য আদর্শ এবং দক্ষতা ও রঙ টিউনিংয়ে সুবিধা প্রদান করে।

এলইডিটি তার উচ্চ আলোকিত তীব্রতা এবং দক্ষতার দ্বারা চিহ্নিত। এটি সীসামুক্ত (Pb-free) উপকরণ ব্যবহার করে নির্মিত এবং RoHS, EU REACH এবং হ্যালোজেন-মুক্ত মান (Br<900ppm, Cl<900ppm, Br+Cl<1500ppm) সহ প্রধান পরিবেশগত নিয়ন্ত্রণ মেনে চলে। ডিভাইসটি আর্দ্রতা সংবেদনশীলতা স্তর ৩ মান (JEDEC J-STD-020D) অনুযায়ী প্রিকন্ডিশন করা হয়েছে, যা স্ট্যান্ডার্ড সারফেস-মাউন্ট অ্যাসেম্বলি প্রক্রিয়ার জন্য এর দৃঢ়তা নির্দেশ করে।

২. প্রযুক্তিগত প্যারামিটার গভীর বিশ্লেষণ

২.১ পরম সর্বোচ্চ রেটিং

স্থায়ী ক্ষতি রোধ করতে ডিভাইসটি এই সীমার বাইরে পরিচালনা করা যাবে না। প্রধান রেটিংগুলির মধ্যে রয়েছে সর্বোচ্চ বিপরীত ভোল্টেজ (VR) 5V, অবিচ্ছিন্ন ফরোয়ার্ড কারেন্ট (IF) 30mA, এবং পালসড অবস্থায় (1/10 ডিউটি সাইকেল 1kHz-এ) সর্বোচ্চ ফরোয়ার্ড কারেন্ট (IFP) 100mA। সর্বোচ্চ পাওয়ার ডিসিপেশন (Pd) হল 110mW। অপারেটিং তাপমাত্রার পরিসীমা -40°C থেকে +85°C, সংরক্ষণের পরিসীমা কিছুটা বিস্তৃত -40°C থেকে +90°C। সোল্ডারিংয়ের জন্য, এটি 260°C সর্বোচ্চ তাপমাত্রায় 10 সেকেন্ডের জন্য রিফ্লো প্রোফাইল বা 350°C তাপমাত্রায় 3 সেকেন্ডের জন্য হ্যান্ড সোল্ডারিং সহ্য করতে পারে। ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) সহ্য ভোল্টেজ হল 1000V (হিউম্যান বডি মডেল)।

২.২ ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য

25°C পরিবেষ্টিত তাপমাত্রা এবং 20mA ফরোয়ার্ড কারেন্টের একটি স্ট্যান্ডার্ড টেস্ট কন্ডিশনে পরিমাপ করা হলে, প্রধান পারফরম্যান্স প্যারামিটারগুলি সংজ্ঞায়িত করা হয়। আলোকিত তীব্রতা (Iv) এর একটি সাধারণ পরিসীমা রয়েছে সর্বনিম্ন 715 মিলিক্যান্ডেলা (mcd) থেকে সর্বোচ্চ 2240 mcd পর্যন্ত, একটি নির্দিষ্ট সহনশীলতা ±11%। দর্শন কোণ (2θ1/2), যা অর্ধেক তীব্রতায় সম্পূর্ণ কোণ হিসাবে সংজ্ঞায়িত, সাধারণত 120 ডিগ্রি, যা একটি বিস্তৃত বিম প্যাটার্ন প্রদান করে। ফরোয়ার্ড ভোল্টেজ (VF) 20mA-এ 2.75V থেকে 3.65V পর্যন্ত, সহনশীলতা ±0.05V। বিপরীত কারেন্ট (IR) সর্বোচ্চ 50µA নির্দিষ্ট করা হয়েছে যখন 5V বিপরীত বায়াস প্রয়োগ করা হয়।

৩. বিনিং সিস্টেম ব্যাখ্যা

উৎপাদনে সামঞ্জস্য নিশ্চিত করতে, এলইডিগুলিকে প্রধান প্যারামিটারের ভিত্তিতে বিনে বাছাই করা হয়। এটি ডিজাইনারদের উজ্জ্বলতা এবং বৈদ্যুতিক বৈশিষ্ট্যের জন্য নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণ করে এমন অংশ নির্বাচন করতে দেয়।

৩.১ আলোকিত তীব্রতা বিনিং

আলোকিত আউটপুট পাঁচটি স্বতন্ত্র বিনে শ্রেণীবদ্ধ করা হয়েছে: V1 (715-900 mcd), V2 (900-1120 mcd), W1 (1120-1420 mcd), W2 (1420-1800 mcd), এবং BA (1800-2240 mcd)। সমস্ত পরিমাপ IF=20mA-তে নেওয়া হয়।

৩.২ ফরোয়ার্ড ভোল্টেজ বিনিং

ফরোয়ার্ড ভোল্টেজ সাধারণ গ্রুপ "V" এর অধীনে তিনটি বিনে গোষ্ঠীবদ্ধ করা হয়েছে: E5 (2.75-3.05V), 6 (3.05-3.35V), এবং 7 (3.35-3.65V)। এই বিনিংয়ের সহনশীলতা হল ±0.1V।

৩.৩ ক্রোমাটিসিটি কোঅর্ডিনেট বিনিং

সাদা আলোর রঙ সঠিকভাবে নিয়ন্ত্রিত হয় এবং CIE 1931 ক্রোমাটিসিটি ডায়াগ্রামে এর স্থানাঙ্ক অনুযায়ী বিন করা হয়। বিনগুলিকে লেবেল করা হয় (যেমন, A0-1, A0-2, A0+1, A0+2, ইত্যাদি) এবং x,y কালার স্পেসে নির্দিষ্ট চতুর্ভুজাকার এলাকা সংজ্ঞায়িত করে। এই স্থানাঙ্কগুলিতে ±0.01 সহনশীলতা প্রয়োগ করা হয়। সাধারণত ক্রোমাটিসিটি চার্টে এই বিনগুলিকে দৃশ্যমান করার জন্য একটি ডায়াগ্রাম প্রদান করা হয়, যা নিশ্চিত করে যে নির্গত সাদা আলো কাঙ্ক্ষিত কালার টেম্পারেচার এবং টিন্ট পরিসরের মধ্যে পড়ে।

৪. পারফরম্যান্স কার্ভ বিশ্লেষণ

গ্রাফিকাল ডেটা পরিবর্তনশীল অবস্থার অধীনে এলইডির আচরণ সম্পর্কে গভীর অন্তর্দৃষ্টি প্রদান করে।

• ফরোয়ার্ড কারেন্ট বনাম ফরোয়ার্ড ভোল্টেজ (IV কার্ভ):এই কার্ভটি কারেন্ট এবং ভোল্টেজের মধ্যে অরৈখিক সম্পর্ক দেখায়। কারেন্ট-লিমিটিং সার্কিটরি ডিজাইনের জন্য এটি অপরিহার্য।
• আপেক্ষিক আলোকিত তীব্রতা বনাম ফরোয়ার্ড কারেন্ট:এই গ্রাফটি প্রদর্শন করে কিভাবে আলোর আউটপুট কারেন্টের সাথে বৃদ্ধি পায়, সাধারণত উচ্চ কারেন্টে দক্ষতা হ্রাসের কারণে একটি উপ-রৈখিক পদ্ধতিতে।
• আপেক্ষিক আলোকিত তীব্রতা বনাম পরিবেষ্টিত তাপমাত্রা:এই গুরুত্বপূর্ণ কার্ভটি দেখায় কিভাবে জাংশন তাপমাত্রা বৃদ্ধির সাথে আলোর আউটপুট হ্রাস পায়। এই ডিরেটিং বোঝা অ্যাপ্লিকেশনে তাপীয় ব্যবস্থাপনার জন্য অত্যন্ত গুরুত্বপূর্ণ।
• ফরোয়ার্ড কারেন্ট ডিরেটিং কার্ভ:এটি পাওয়ার ডিসিপেশন সীমার মধ্যে থাকার জন্য পরিবেষ্টিত তাপমাত্রার একটি ফাংশন হিসাবে সর্বাধিক অনুমোদিত ফরোয়ার্ড কারেন্ট সংজ্ঞায়িত করে।
• স্পেকট্রাম বিতরণ:আপেক্ষিক তীব্রতা বনাম তরঙ্গদৈর্ঘ্যের একটি প্লট, যা সংকীর্ণ নীল এলইডি শিখরের সাথে মিলিত বৈশিষ্ট্যগত বিস্তৃত হলুদ ফসফর নির্গমন শিখর দেখায়।
• রেডিয়েশন ডায়াগ্রাম:আলোর তীব্রতার স্থানিক বন্টন চিত্রিত করে একটি পোলার প্লট, 120-ডিগ্রি দর্শন কোণ নিশ্চিত করে।

৫. যান্ত্রিক এবং প্যাকেজিং তথ্য

৫.১ প্যাকেজ মাত্রা

পি-এলসিসি-২ প্যাকেজের নির্দিষ্ট যান্ত্রিক অঙ্কন রয়েছে যা এর দৈর্ঘ্য, প্রস্থ, উচ্চতা, লিড মাত্রা এবং সুপারিশকৃত পিসিবি ল্যান্ড প্যাটার্ন বিস্তারিতভাবে বর্ণনা করে। বিশেষ উল্লেখ না করা পর্যন্ত সমস্ত মাত্রা মিলিমিটারে একটি স্ট্যান্ডার্ড সহনশীলতা ±0.1mm সহ। প্যাকেজে বৈদ্যুতিক সংযোগের জন্য দুটি লিড রয়েছে, একটি স্পষ্ট পোলারিটি নির্দেশক সহ (সাধারণত একটি খাঁজ বা চিহ্নিত ক্যাথোড)।

৫.২ পোলারিটি শনাক্তকরণ

একটি লেবেল ব্যাখ্যা ডায়াগ্রাম নির্দেশ করে কিভাবে এলইডির শীর্ষে পণ্য চিহ্নিতকরণ তার পারফরম্যান্স বিনের সাথে মিলে যায়: একটি কোড আলোকিত তীব্রতা র্যাঙ্ক (CAT) এর জন্য, একটি প্রভাবশালী তরঙ্গদৈর্ঘ্য/ক্রোমাটিসিটি র্যাঙ্ক (HUE) এর জন্য, এবং একটি ফরোয়ার্ড ভোল্টেজ র্যাঙ্ক (REF) এর জন্য।

৬. সোল্ডারিং এবং অ্যাসেম্বলি নির্দেশিকা

ডিভাইসটি স্ট্যান্ডার্ড এসএমটি অ্যাসেম্বলি লাইনের জন্য উপযুক্ত। সর্বোচ্চ সোল্ডারিং তাপমাত্রা রেটিং কঠোরভাবে মেনে চলতে হবে: রিফ্লো সোল্ডারিংয়ের সময় 260°C সর্বোচ্চ তাপমাত্রা 10 সেকেন্ডের জন্য, বা হ্যান্ড সোল্ডারিংয়ের ক্ষেত্রে 350°C তাপমাত্রা 3 সেকেন্ডের জন্য। আর্দ্রতা সংবেদনশীলতা স্তর (MSL) হল 3, যার অর্থ উপাদানগুলি একটি আর্দ্রতা-বাধা ব্যাগে ডেসিক্যান্ট সহ প্যাকেজ করা হয় এবং কারখানার অবস্থানে (<30°C/60%RH) ব্যাগ খোলার পরে 168 ঘন্টা (1 সপ্তাহ) এর ফ্লোর লাইফ থাকে।

৭. প্যাকেজিং এবং অর্ডারিং তথ্য

এলইডিগুলি স্বয়ংক্রিয় স্থাপনের জন্য এমবসড ক্যারিয়ার টেপে সরবরাহ করা হয়। প্রতিটি রিলে 2000 টুকরা থাকে। ক্যারিয়ার টেপ পকেট এবং সামগ্রিক রিলের জন্য বিস্তারিত মাত্রা প্রদান করা হয়। উপাদানগুলি একটি সিল করা অ্যালুমিনিয়াম আর্দ্রতা-প্রতিরোধী ব্যাগে ডেসিক্যান্ট সহ পাঠানো হয়, যার বাইরে উপযুক্ত আর্দ্রতা নির্দেশক এবং সতর্কতা লেবেল লাগানো থাকে।

৮. অ্যাপ্লিকেশন পরামর্শ

৮.১ সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

এই উচ্চ-উজ্জ্বলতা সম্পন্ন সাদা এলইডি কমপ্যাক্ট, দক্ষ আলোকসজ্জা প্রয়োজন এমন বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত। প্রাথমিক ব্যবহারগুলির মধ্যে রয়েছে ভোক্তা ইলেকট্রনিক্স এবং শিল্প প্যানেলে ফুল-কালার লিকুইড ক্রিস্টাল ডিসপ্লে (এলসিডি) এর ব্যাকলাইটিং, অফিস অটোমেশন (ওএ) সরঞ্জামে নির্দেশক লাইট এবং অবস্থা আলোকসজ্জা, অটোমোটিভ অভ্যন্তরীণ আলোকসজ্জা এবং নির্দেশক, এবং সাইনেজ ও সজ্জামূলক আলোকসজ্জায় ছোট প্রচলিত ইনক্যান্ডেসেন্ট বাল্ব বা ফ্লুরোসেন্ট ল্যাম্পের প্রতিস্থাপন।

৮.২ ডিজাইন বিবেচনা

কারেন্ট ড্রাইভ:এলইডি হল কারেন্ট-চালিত ডিভাইস। তাপীয় রানওয়ে রোধ করতে এবং স্থিতিশীল আলোর আউটপুট নিশ্চিত করতে একটি ধ্রুব কারেন্ট উৎস বা একটি ভোল্টেজ উৎসের সাথে সিরিজে একটি কারেন্ট-লিমিটিং রেজিস্টর বাধ্যতামূলক। ডিজাইনকে ফরোয়ার্ড ভোল্টেজ বিন এবং তাপমাত্রার সাথে তার পরিবর্তন বিবেচনা করতে হবে।
তাপীয় ব্যবস্থাপনা:যদিও দক্ষ, এলইডি জাংশনে তাপ উৎপন্ন করে। অত্যধিক তাপমাত্রা আলোর আউটপুট এবং জীবনকাল হ্রাস করে। নিশ্চিত করুন যে পিসিবি পর্যাপ্ত তাপীয় মুক্তি প্রদান করে, বিশেষ করে সর্বোচ্চ কারেন্টে বা তার কাছাকাছি চালনা করার সময়।
অপটিক্যাল ডিজাইন:120-ডিগ্রি দর্শন কোণ একটি বিস্তৃত, বিচ্ছুরিত বিম প্রদান করে। ফোকাসড আলোর জন্য, সেকেন্ডারি অপটিক্স (লেন্স, রিফ্লেক্টর) প্রয়োজন হবে। জল-স্বচ্ছ রজন রঙ সেই অ্যাপ্লিকেশনের জন্য সর্বোত্তম যেখানে এলইডি চিপ নিজে রঙিন করা উচিত নয়।

৯. প্রযুক্তিগত তুলনা এবং পার্থক্য

পূর্ববর্তী থ্রু-হোল সাদা এলইডিগুলির তুলনায়, এই এসএমটি পি-এলসিসি-২ প্যাকেজ বোর্ড স্পেস সাশ্রয়, স্বয়ংক্রিয় অ্যাসেম্বলির জন্য উপযুক্ততা এবং পিসিবিতে সম্ভাব্য ভাল তাপীয় পথ প্রদানে উল্লেখযোগ্য সুবিধা প্রদান করে। নির্দিষ্ট উচ্চ আলোকিত তীব্রতা বিন (W2, BA) ছোট ফুটপ্রিন্টে উচ্চ উজ্জ্বলতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত পারফরম্যান্স প্রদান করে। তীব্রতা, ভোল্টেজ এবং ক্রোমাটিসিটির জন্য ব্যাপক বিনিং সিস্টেম ডিজাইনারদের খরচ-অপ্টিমাইজড বা পারফরম্যান্স-সমালোচনামূলক ডিজাইনের জন্য অংশ নির্বাচনের নমনীয়তা প্রদান করে, একটি অ্যাসেম্বলির মধ্যে রঙ এবং উজ্জ্বলতার সামঞ্জস্য নিশ্চিত করে।

১০. প্রায়শই জিজ্ঞাসিত প্রশ্ন (প্রযুক্তিগত প্যারামিটারের উপর ভিত্তি করে)

প্র: এই এলইডির সাধারণ অপারেটিং কারেন্ট কত?
উ: স্ট্যান্ডার্ড টেস্ট কন্ডিশন এবং বেশিরভাগ ডেটাশিট স্পেসিফিকেশন 20mA-তে দেওয়া হয়। এটি তার পরম সর্বোচ্চ 30mA অবিচ্ছিন্ন কারেন্ট পর্যন্ত পরিচালনা করা যেতে পারে, কিন্তু আলোর আউটপুট এবং দক্ষতা পারফরম্যান্স কার্ভ থেকে যাচাই করা উচিত, এবং তাপীয় ব্যবস্থাপনা আরও গুরুত্বপূর্ণ হয়ে ওঠে।

প্র: আমি কিভাবে ক্রোমাটিসিটি বিন কোডগুলি ব্যাখ্যা করব (যেমন, A0+2)?
উ: এই কোডগুলি ডেটাশিটে সংজ্ঞায়িত CIE কালার চার্টের নির্দিষ্ট অঞ্চলের সাথে মিলে যায়। তারা নিশ্চিত করে যে হোয়াইট পয়েন্ট (সম্পর্কিত কালার টেম্পারেচার এবং টিন্ট) একটি নিয়ন্ত্রিত পরিসরের মধ্যে থাকে। ডিজাইনারদের এমন বিন নির্বাচন করা উচিত যা তাদের পণ্যের রঙের সামঞ্জস্যের প্রয়োজনীয়তার সাথে মেলে।

প্র: আমি কি এই এলইডিকে সরাসরি একটি 5V সরবরাহ থেকে চালাতে পারি?
উ: একটি কারেন্ট-লিমিটিং মেকানিজম ছাড়া নয়। ফরোয়ার্ড ভোল্টেজ সাধারণত প্রায় 3.0-3.4V। সরাসরি 5V সংযোগ করলে অত্যধিক কারেন্ট হবে, সর্বোচ্চ রেটিং অতিক্রম করবে এবং এলইডি ধ্বংস করবে। একটি সিরিজ রেজিস্টর বা ধ্রুব-কারেন্ট ড্রাইভার প্রয়োজন।

১১. ব্যবহারিক অ্যাপ্লিকেশন কেস

পরিস্থিতি: শিল্প সরঞ্জামের জন্য একটি অবস্থা নির্দেশক প্যানেল ডিজাইন করা।একাধিক সাদা এলইডি স্বচ্ছ আইকন আলোকিত করতে ব্যবহৃত হয়। অভিন্ন উজ্জ্বলতা নিশ্চিত করতে, একই আলোকিত তীব্রতা বিন (যেমন, W1) থেকে এলইডি নির্বাচন করা উচিত। প্রতিটি এলইডির জন্য একটি 12V রেল এবং একটি সিরিজ রেজিস্টর ব্যবহার করে একটি সহজ ড্রাইভ সার্কিট ডিজাইন করা যেতে পারে। রেজিস্টর মান হিসাব করা হয় R = (V_supply - VF_LED) / I_LED। বিন 6 থেকে একটি সাধারণ VF 3.2V এবং কাঙ্ক্ষিত কারেন্ট 20mA ব্যবহার করে, R = (12V - 3.2V) / 0.02A = 440 Ohms (একটি স্ট্যান্ডার্ড 470 Ohm রেজিস্টর প্রায় 18.7mA দেবে, যা গ্রহণযোগ্য)। বিস্তৃত 120-ডিগ্রি দর্শন কোণ নিশ্চিত করে যে হটস্পট ছাড়াই আইকন সমানভাবে আলোকিত হয়।

১২. অপারেটিং নীতি পরিচিতি

এটি একটি ফসফর-রূপান্তরিত সাদা এলইডি। মৌলিক আলোর উৎস হল ইন্ডিয়াম গ্যালিয়াম নাইট্রাইড (InGaN) দিয়ে তৈরি একটি সেমিকন্ডাক্টর চিপ যা ফরোয়ার্ড বায়াসড (ইলেক্ট্রোলুমিনেসেন্স) হলে নীল আলো নির্গত করে। এই নীল আলো আংশিকভাবে চিপের উপর প্রয়োগ করা সেরিয়াম-ডোপড ইট্রিয়াম অ্যালুমিনিয়াম গারনেট (YAG:Ce) ফসফর আবরণের স্তর দ্বারা শোষিত হয়। ফসফর উচ্চ-শক্তি নীল ফোটন শোষণ করে এবং ফটোলুমিনেসেন্স নামক একটি প্রক্রিয়ার মাধ্যমে নিম্ন-শক্তি হলুদ আলো পুনরায় নির্গত করে। অবশিষ্ট অশোষিত নীল আলো নির্গত হলুদ আলোর সাথে মিশে যায়। মানব চোখ বর্ণালী উপাদানের এই সংমিশ্রণকে সাদা আলো হিসাবে উপলব্ধি করে। সাদা আলোর সঠিক শেড বা কালার টেম্পারেচার ফসফর গঠন এবং বেধ সামঞ্জস্য করে টিউন করা যেতে পারে।

১৩. প্রযুক্তি প্রবণতা

সাদা এলইডির উন্নয়ন কঠিন-অবস্থার আলোকসজ্জা বিপ্লবের কেন্দ্রে রয়েছে। চলমান প্রবণতাগুলি আলোকিত দক্ষতা (লুমেন প্রতি ওয়াট) বৃদ্ধি, আরও প্রাকৃতিক আলোর জন্য কালার রেন্ডারিং ইনডেক্স (CRI) উন্নত করা এবং উচ্চতর নির্ভরযোগ্যতা এবং দীর্ঘ জীবনকাল অর্জনের উপর দৃষ্টি নিবদ্ধ করে। কোয়ান্টাম ডট বা মাল্টি-ফসফর মিশ্রণের ব্যবহার সহ ফসফর প্রযুক্তিতে অগ্রগতি নির্গমন বর্ণালীর উপর সূক্ষ্ম নিয়ন্ত্রণ অনুমতি দেয়। মাইক্রো-এলইডিতে দেখা যায়, আলোর আউটপুট বজায় রেখে বা বৃদ্ধি করে ক্ষুদ্রীকরণের দিকেও একটি চালনা রয়েছে। তদুপরি, স্মার্ট আলোকসজ্জা অ্যাপ্লিকেশনের জন্য সরাসরি এলইডি প্যাকেজের সাথে নিয়ন্ত্রণ ইলেকট্রনিক্সের একীকরণ বিকাশের একটি ক্রমবর্ধমান ক্ষেত্র।
