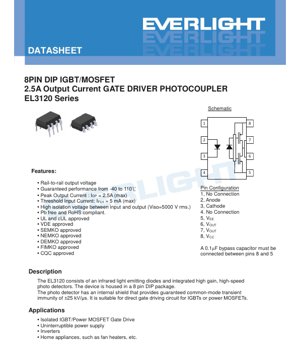

EL3120-Serie Gate-Treiber-Photokoppler Datenblatt - 8-Pin-DIP-Gehäuse - Ausgangsstrom 2,5 A - Isolationsspannung 5000 Vrms - Technisches Dokument auf Deutsch

1. Produktübersicht

Die EL3120-Serie ist ein leistungsstarker, schneller Gate-Treiber-Photokoppler, der für die Ansteuerung von IGBTs und Leistungs-MOSFETs in leistungselektronischen Anwendungen konzipiert ist. Er integriert eine Infrarot-Leuchtdiode (LED) mit einem hochverstärkenden, schnellen Photodetektor in einem kompakten 8-Pin-Dual-Inline-Gehäuse (DIP). Die Hauptfunktion der Baugruppe besteht darin, eine galvanische Trennung und Signalübertragung zwischen einer Niederspannungs-Steuerschaltung und einem Hochspannungs-Leistungsschalter bereitzustellen, wodurch ein sicherer und zuverlässiger Betrieb von Stromwandlersystemen ermöglicht wird.

Der Kernvorteil dieser Komponente liegt in der Kombination aus hoher Ausgangstreiberleistung und robuster Isolierung. Mit einem Spitzenausgangsstrom von 2,5 A kann sie direkt das Gate vieler mittelstarker IGBTs und MOSFETs ansteuern, ohne dass eine zusätzliche Pufferstufe erforderlich ist. Ihre interne Abschirmung bietet eine ausgezeichnete Gleichtakt-Transienten-Immunität (CMTI) von ±25 kV/µs und gewährleistet so einen stabilen Betrieb in verrauschten Leistungsumgebungen. Die Baugruppe ist für garantierte Leistung über einen weiten Betriebstemperaturbereich von -40°C bis +110°C ausgelegt, was sie für industrielle und automotive Anwendungen geeignet macht.

Der Zielmarkt umfasst Entwickler von leistungselektronischen Systemen wie Motorantrieben, unterbrechungsfreien Stromversorgungen (USV), Solarwechselrichtern und Industrieautomatisierungsgeräten. Ihre Zulassungen von bedeutenden internationalen Sicherheitsnormungsstellen (UL, cUL, VDE usw.) erleichtern die Verwendung in Endprodukten, die Konformität und Zertifizierung erfordern.

2. Detaillierte Analyse der technischen Parameter

2.1 Absolute Grenzwerte

Die absoluten Grenzwerte definieren die Belastungsgrenzen, jenseits derer dauerhafte Schäden an der Baugruppe auftreten können. Für die Eingangsseite (LED) beträgt der maximale Dauer-Vorwärtsstrom (I_F) 25 mA, mit einer Puls-Vorwärtsstromfähigkeit (I_FP) von 1 A für sehr kurze Pulse (≤1µs, 300 pps). Die maximale Sperrspannung (V_R) beträgt 5V. Auf der Ausgangsseite beträgt der Spitzenausgangsstrom sowohl für den High- (I_OPH) als auch für den Low-Zustand (I_OPL) 2,5A. Die Ausgangsspannung (V_O) darf 30V relativ zu V_EE nicht überschreiten. Der Versorgungsspannungsbereich (V_CC- V_EE) ist mit 15V bis 30V spezifiziert. Die Baugruppe hält eine Isolationsspannung (V_ISO) von 5000 V_rms für eine Minute zwischen Eingangs- und Ausgangsseite aus. Die gesamte Verlustleistung (P_T) ist auf 300 mW begrenzt.

2.2 Elektro-optische Eigenschaften

Dieser Abschnitt beschreibt detailliert die Leistung der Baugruppe unter normalen Betriebsbedingungen über den spezifizierten Temperaturbereich (T_A= -40°C bis 110°C).

Eingangseigenschaften:Die Durchlassspannung (V_F) der Eingangs-LED hat einen Maximalwert von 1,8V bei einem Vorwärtsstrom (I_F) von 10mA. Der Sperrstrom wird bei einer Sperrspannung von 5V gemessen.

Ausgangseigenschaften:Die Ruhestromaufnahmen des Ausgangs-ICs sind spezifiziert. Der High-Level-Versorgungsstrom (I_CCH) beträgt typischerweise 1,4 mA (max. 3,2 mA), wenn die Eingangs-LED eingeschaltet ist (I_F=10mA). Der Low-Level-Versorgungsstrom (I_CCL) beträgt typischerweise 1,5 mA (max. 3,2 mA), wenn die Eingangs-LED ausgeschaltet ist.

Übertragungseigenschaften:Dies sind die kritischsten Parameter für die Gate-Treiber-Anwendung. Der High-Level-Ausgangsstrom (I_OH) ist der Strom, den die Baugruppe senken kann, wenn die Gate-Spannung hochgezogen wird. Er ist mit -2,5A (min.) spezifiziert, wenn die Ausgangsspannung (V_O) 3V unter V_CC liegt (V_CC-3V). Der Low-Level-Ausgangsstrom (I_OL) ist der Strom, den sie liefern kann, wenn das Gate auf Low gezogen wird, spezifiziert als 2,5A (min.), wenn V_O 3V über V_EE liegt (V_EE+3V). Die entsprechenden Ausgangsspannungsabfälle (V_OH und V_OL) sind ebenfalls definiert und zeigen die Fähigkeit der Baugruppe, einen rail-to-rail Ausgangsspannungshub zu erreichen. Der Eingangsschwellenstrom (I_FLH) ist der maximale LED-Strom, der erforderlich ist, um sicherzustellen, dass der Ausgang in den High-Zustand schaltet, spezifiziert als max. 5 mA. Die Unterspannungs-Sperrschwellen (UVLO) stellen sicher, dass der Ausgang in einem sicheren Zustand bleibt, wenn die Versorgungsspannung zu niedrig ist, mit typischen Schwellenwerten um 11-12,5V.

2.3 Schaltverhalten

Das dynamische Verhalten ist entscheidend für Hochfrequenz-Schaltanwendungen. Die Laufzeiten (t_PLH und t_PHL) von Eingang zu Ausgang betragen maximal 300 ns, mit typischen Werten um 150 ns. Die Pulsbreitenverzerrung (|t_PHL – t_PLH|) beträgt maximal 100 ns, was auf eine gute Symmetrie zwischen Einschalt- und Ausschaltverzögerungen hinweist. Die Ausgangs-Anstiegszeit (t_R) und Abfallzeit (t_F) betragen typischerweise 80 ns. Die Gleichtakt-Transienten-Immunität (CMTI) ist ein kritischer Parameter für Isolationsbauteile und gibt die maximale Spannungsänderungsrate über die Isolationsbarriere an, die die Baugruppe ohne fehlerhaftes Ausgangsschalten tolerieren kann. Der EL3120 garantiert eine CMTI von 25 kV/µs für sowohl den logischen High- als auch Low-Zustand.

3. Analyse der Kennlinien

Das Datenblatt enthält mehrere typische Kennlinien, die einen tieferen Einblick in das Verhalten der Baugruppe unter verschiedenen Bedingungen bieten.

Durchlassspannung vs. Temperatur (Abb.1):Diese Kurve zeigt, dass die Durchlassspannung (V_F) der Eingangs-LED mit steigender Umgebungstemperatur abnimmt, was eine typische Eigenschaft von Halbleiterdioden ist. Entwickler müssen dies beim Entwurf der LED-Ansteuerschaltung berücksichtigen, um über den Temperaturbereich hinweg ausreichenden Strom sicherzustellen.

Ausgangsspannung vs. Ausgangsstrom (Abb.2 & Abb.4):Diese Diagramme stellen den Ausgangsspannungsabfall über dem Ausgangsstrom für den High-Side- (Senken) und Low-Side-Betrieb (Liefern) dar. Sie zeigen, dass der Spannungsabfall mit höherem Ausgangsstrom und niedrigerer Temperatur zunimmt. Diese Information ist entscheidend für die Berechnung der Verlustleistung im Treiber und um sicherzustellen, dass das Gate den vollen beabsichtigten Spannungshub erhält.

Versorgungsstrom vs. Temperatur (Abb.6):Diese Kurve zeigt, dass der Ruhestrom (sowohl I_CCH als auch I_CCL) mäßig mit der Temperatur ansteigt, was für die Berechnung des Systemleistungsbudgets wichtig ist.

4. Mechanische und Gehäuseinformationen

4.1 Pinbelegung und Funktion

Die Baugruppe ist in einem standardmäßigen 8-Pin-DIP-Gehäuse untergebracht. Die Pinbelegung ist wie folgt:

• Pin 1: Keine Verbindung (NC)
• Pin 2: Anode (A) der Eingangs-LED
• Pin 3: Kathode (K) der Eingangs-LED
• Pin 4: Keine Verbindung (NC)
• Pin 5: V_EE (Negative Versorgung/Masse für die Ausgangsstufe)
• Pin 6: V_OUT (Gate-Treiberausgang)
• Pin 7: V_OUT (Gate-Treiberausgang, intern mit Pin 6 verbunden)
• Pin 8: V_CC (Positive Versorgung für die Ausgangsstufe)

Das Schaltbild zeigt die interne Verbindung: Der Photodetektor steuert eine Gegentakt-Endstufe an, die zwischen V_CC und V_EE geschaltet ist. Das Datenblatt weist ausdrücklich darauf hin, dass ein 0,1 µF Entkopplungskondensator zwischen Pin 8 (V_CC) und Pin 5 (V_EE) angeschlossen werden muss, um einen stabilen Betrieb zu gewährleisten und Versorgungsrauschen zu minimieren.

5. Löt- und Montagerichtlinien

Die absoluten Grenzwerte spezifizieren eine Löttemperatur (T_SOL) von 260°C für 10 Sekunden. Dies ist ein typischer Wert für bleifreie Lötprozesse. Entwickler sollten die standardmäßigen IPC-Richtlinien für das Löten von Durchsteckbauteilen befolgen. Die Baugruppe sollte innerhalb des spezifizierten Lagertemperaturbereichs von -55°C bis +125°C in einer trockenen Umgebung gelagert werden, um Feuchtigkeitsaufnahme zu verhindern, die während des Reflow-Lötens zu "Popcorning" führen könnte (obwohl dies hauptsächlich ein Problem für SMD-Bauteile ist).

6. Anwendungsempfehlungen

6.1 Typische Anwendungsschaltungen

Die Hauptanwendung ist die eines isolierten Gate-Treibers für IGBTs und Leistungs-MOSFETs in Schaltungen wie Motorantrieben, Wechselrichtern und USV-Systemen. Eine typische Anwendungsschaltung beinhaltet den Anschluss der Eingangspins (2 & 3) über einen strombegrenzenden Widerstand an einen Mikrocontroller oder PWM-Controller. Die Ausgangspins (6 & 7) werden direkt mit dem Gate des Leistungsschalters verbunden. Ein externer Gate-Widerstand (R_G) ist fast immer in Reihe mit dem Gate erforderlich, um die Schaltgeschwindigkeit zu steuern, Schwingungen zu dämpfen und den Spitzenstrom zu begrenzen. Der Wert von R_G ist ein Kompromiss zwischen Schaltverlusten (schneller ist besser) und elektromagnetischen Störungen (EMI) sowie Spannungsüberschwingen (langsamer ist besser).

6.2 Designüberlegungen

• Eingangsschaltung:Der LED-Ansteuerstrom muss ausreichend sein, um den maximalen Eingangsschwellenstrom (5 mA) mit Reserve zu überwinden, typischerweise werden 10-16 mA verwendet. Ein Vorwiderstand berechnet sich als R_IN = (V_CONTROL - V_F) / I_F.
• Ausgangsschaltung:Die Stromversorgung für die Ausgangsstufe (V_CC bis V_EE) muss innerhalb von 15-30V liegen und gut geregelt sein. Der 0,1 µF Entkopplungskondensator ist zwingend erforderlich und sollte so nah wie möglich an den Bauteil-Pins platziert werden.
• Gate-Ansteuerung:Der Spitzenausgangsstrom von 2,5 A ist für Schalter mit moderater Gate-Ladung geeignet. Für sehr große IGBTs ist zu prüfen, ob der Treiber die erforderliche Ladung innerhalb der gewünschten Schaltzeit liefern kann. Die Pull-up- und Pull-down-Fähigkeiten sind symmetrisch, was vorteilhaft ist.
• Isolierung:Halten Sie auf dem PCB-Layout zwischen Eingangs- und Ausgangsseite gemäß der Ziel-Isolationsspannung und den relevanten Sicherheitsnormen die richtigen Kriech- und Luftstrecken ein.
• Thermisches Management:Obwohl das Gehäuse 300 mW abführen kann, sollte die tatsächliche Verlustleistung basierend auf Versorgungsspannung, Versorgungsstrom, Ausgangsstrom, Tastverhältnis und Schaltfrequenz berechnet werden, um sicherzustellen, dass die Sperrschichttemperatur innerhalb der Grenzwerte bleibt.

7. Technischer Vergleich und Differenzierung

Der EL3120 positioniert sich auf dem Markt mit einem spezifischen Satz von Merkmalen. Sein Ausgangsstrom von 2,5 A platziert ihn im mittleren Bereich für Gate-Treiber-Photokoppler, geeignet für eine Vielzahl von Anwendungen ohne die Kosten und Komplexität von höherstromstarken diskreten Treiberstufen. Die garantierte CMTI von 25 kV/µs ist ein robuster Wert, der in anspruchsvollen Umgebungen wie Motorantrieben eine starke Störfestigkeit bietet. Der weite Betriebstemperaturbereich (-40°C bis +110°C) übertrifft den vieler kommerzieller Bauteile und bietet Zuverlässigkeit für industrielle und Außenanwendungen. Die rail-to-rail Ausgangsspannungsfähigkeit gewährleistet eine effiziente Nutzung der Gate-Treiber-Versorgungsspannung und maximiert das an den Schalter angelegte Gate-Signal.

8. Häufig gestellte Fragen (basierend auf technischen Parametern)

F: Kann ich eine einzelne 15V-Versorgung für die Ausgangsstufe verwenden?

A: Ja, der Versorgungsspannungsbereich beträgt 15V bis 30V. Eine 15V-Versorgung ist das Minimum und vollkommen akzeptabel, obwohl sie im Vergleich zur Verwendung einer höheren Spannung zu einer niedrigeren Gate-Treiberspannung für den Leistungsschalter führt.

F: Was ist der Zweck der beiden Ausgangspins (6 und 7)?

A: Die beiden Pins sind intern verbunden. Dieses Design hilft, die parasitäre Induktivität in der Verbindung zum Gate zu reduzieren, ermöglicht einen robusteren Strompfad für die hohen Spitzenströme und bietet Layout-Flexibilität.

F: Wie stelle ich sicher, dass die Baugruppe zuverlässig einschaltet?

A: Steuern Sie die Eingangs-LED mit einem Strom deutlich über dem maximal spezifizierten Eingangsschwellenstrom (I_FLH = 5 mA) an. Die Verwendung von 10-16 mA, wie in den Testbedingungen gezeigt, bietet eine gute Sicherheitsmarge über Temperatur- und Bauteiltoleranzen hinweg.

F: Ist ein externer Gate-Widerstand notwendig?

A: Fast immer ja. Während der Treiber direkt angeschlossen werden kann, wird ein Gate-Widerstand (typischerweise zwischen 1-100 Ω) verwendet, um die Schaltgeschwindigkeit zu steuern, parasitäre Schwingungen zu dämpfen und den Spitzenstrom sowohl für den Treiber-IC als auch für das Gate des Leistungsschalters zu begrenzen.

9. Praktisches Anwendungsbeispiel

Szenario: Ansteuerung eines 600V-IGBT in einem 3-Phasen-Wechselrichter für einen Motorantrieb.Der Mikrocontroller erzeugt PWM-Signale auf 5V-Logikpegel. Ein strombegrenzender Widerstand wird für ~12 mA LED-Strom berechnet (z.B. (5V - 1,5V)/12mA ≈ 290Ω). Die Ausgangsseite wird von einem isolierten 20V DC-DC-Wandler versorgt. Die Pins 6 und 7 sind über einen 10Ω Gate-Widerstand mit dem Gate des IGBT verbunden. Ein 0,1 µF Keramikkondensator wird direkt zwischen Pin 8 und 5 platziert. Die UVLO-Funktion stellt sicher, dass das IGBT-Gate auf Low gehalten wird, wenn die 20V-Versorgung während des Starts oder bei Fehlerbedingungen einbricht, wodurch ein teilweises Einschalten und übermäßige Verlustleistung verhindert werden. Die hohe CMTI stellt sicher, dass die schnellen Spannungsschwankungen (dv/dt) am Kollektor des IGBT keine Fehlauslösung des Treiberausgangs über die Isolationsbarriere verursachen.

10. Funktionsprinzip

Der EL3120 arbeitet nach dem Prinzip der optischen Kopplung. Ein elektrisches Signal auf der Eingangsseite veranlasst die Infrarot-LED, Licht auszusenden. Dieses Licht durchquert eine optisch transparente Isolationsbarriere (typischerweise aus Silikon oder ähnlichem Material). Auf der Ausgangsseite empfängt ein Photodetektor, ein monolithischer integrierter Schaltkreis, dieses Licht und wandelt es zurück in ein elektrisches Signal. Dieser IC enthält ein lichtempfindliches Element, Verstärkerstufen und einen leistungsstarken Ausgangspuffer, der in der Lage ist, hohe Spitzenströme zu liefern und zu senken. Der Hauptvorteil besteht darin, dass Signal und Leistung über Licht übertragen werden, was eine galvanische Trennung bietet, die Hochspannungen, Masseschleifen und Rauschen blockiert.

11. Branchentrends

Der Markt für Gate-Treiber-Isolatoren entwickelt sich weiter. Trends umfassen die Integration weiterer Funktionen in den Isolator-IC, wie erweiterte Schutzfunktionen (Desaturationserkennung, sanftes Abschalten, Miller-Clamp), höhere Integrationsgrade mit anderen Systemfunktionen und Unterstützung für höhere Schaltfrequenzen, die von Breitbandlücken-Halbleitern (SiC und GaN) gefordert werden. Es gibt auch einen Trend zu höherer Zuverlässigkeit, längerer Betriebsdauer und verbesserten Sicherheitszertifizierungen für Automotive- (AEC-Q100) und funktionale Sicherheitsanwendungen (ISO 26262). Die Gehäusegrößen tendieren ebenfalls zu kleineren oberflächenmontierbaren Typen für höhere Leistungsdichte, obwohl Durchsteckgehäuse wie das DIP aufgrund ihrer Robustheit und einfachen Prototypenfertigung beliebt bleiben.
