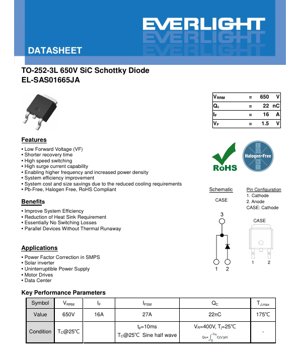

Hoja de Datos del Diodo Schottky de SiC en TO-252-3L - 650V, 16A, 1.5V - Paquete 6.6x9.84x1.52mm - Documentación Técnica en Español

1. Descripción General del Producto

Este documento detalla las especificaciones de un diodo de barrera Schottky (SBD) de alto rendimiento de Carburo de Silicio (SiC) en un encapsulado de montaje superficial TO-252-3L (DPAK). El dispositivo está diseñado para aplicaciones de conversión de potencia de alta tensión y alta frecuencia donde la eficiencia, la densidad de potencia y la gestión térmica son críticas. Al utilizar tecnología SiC, este diodo ofrece ventajas significativas sobre los diodos de unión PN de silicio tradicionales, particularmente en la reducción de pérdidas por conmutación y el permitir frecuencias de operación más altas.

El posicionamiento central de este componente está dentro de sistemas avanzados de fuentes de alimentación y conversión de energía. Sus principales ventajas provienen de las propiedades intrínsecas del material Carburo de Silicio, que permiten una carga de recuperación inversa mucho menor y velocidades de conmutación más rápidas en comparación con sus equivalentes de silicio. Esto se traduce directamente en una reducción de las pérdidas por conmutación en los circuitos, lo que conduce a una mayor eficiencia general del sistema.

Los mercados y aplicaciones objetivo son diversos, centrándose en la electrónica de potencia moderna y eficiente. Los sectores clave incluyen accionamientos de motores industriales, sistemas de energía renovable como inversores solares, fuentes de alimentación para servidores y centros de datos, y sistemas de alimentación ininterrumpida (SAI/UPS). Estas aplicaciones se benefician enormemente de la capacidad del diodo para operar a frecuencias más altas, lo que permite el uso de componentes pasivos más pequeños como inductores y condensadores, aumentando así la densidad de potencia y reduciendo potencialmente el tamaño y el coste del sistema.

2. Análisis en Profundidad de Parámetros Técnicos

2.1 Límites Absolutos Máximos

Los límites absolutos máximos definen los límites de estrés más allá de los cuales puede ocurrir un daño permanente en el dispositivo. No están destinados para la operación normal.

• Tensión Inversa de Pico Repetitiva (VRRM):650V. Esta es la tensión inversa máxima que se puede aplicar de forma repetitiva.
• Corriente Directa Continua (IF):16A. Esta es la corriente directa continua máxima que el diodo puede manejar, limitada por la temperatura máxima de unión y la resistencia térmica.
• Corriente Directa de Sobretensión No Repetitiva (IFSM):27A. Esta especificación define la corriente de sobretensión máxima permitida durante un corto período (10ms, onda sinusoidal media), crucial para manejar condiciones de arranque o fallo.
• Temperatura de Unión (TJ):175°C. La temperatura máxima permitida de la unión semiconductor.
• Disipación de Potencia Total (PD):70W. La potencia máxima que el encapsulado puede disipar a una temperatura de carcasa de 25°C.

2.2 Características Eléctricas

Estos parámetros definen el rendimiento del dispositivo bajo condiciones de prueba especificadas.

• Tensión Directa (VF):Típicamente 1.5V a 16A y 25°C de temperatura de unión, con un máximo de 1.85V. Esta baja VF es un beneficio clave de la tecnología Schottky de SiC, que conduce a menores pérdidas por conducción. Nótese que VF aumenta con la temperatura, alcanzando aproximadamente 1.9V a 175°C.
• Corriente Inversa (IR):Típicamente 2µA a 520V y 25°C, con un máximo de 60µA. Esta baja corriente de fuga contribuye a una alta eficiencia en estados de bloqueo.
• Carga Capacitiva Total (QC):22 nC (típico) a 400V. Este es un parámetro crítico para el cálculo de pérdidas por conmutación. El bajo valor de QC indica una carga almacenada mínima que necesita ser removida durante el apagado, lo que conduce esencialmente a una ausencia de corriente de recuperación inversa y a pérdidas de conmutación muy bajas.
• Capacitancia Total (Ct):Esta es dependiente de la tensión. Mide 402 pF a 1V, 43 pF a 200V y 32 pF a 400V (típico, a 1MHz). La disminución al aumentar la tensión inversa es característica de la capacitancia de unión.

2.3 Características Térmicas

La gestión térmica es primordial para la fiabilidad y el rendimiento.

• Resistencia Térmica, Unión-Carcasa (RθJC):2.9 °C/W (típico). Este valor bajo indica una transferencia de calor eficiente desde la unión semiconductor hasta la carcasa del encapsulado, lo cual es esencial para disipar el calor generado hacia un disipador o la PCB.

3. Análisis de Curvas de Rendimiento

La hoja de datos proporciona varias curvas características esenciales para el diseño.

3.1 Características VF-IF

Este gráfico muestra la relación entre la tensión directa y la corriente directa a diferentes temperaturas de unión. Demuestra visualmente la baja caída de tensión directa y su coeficiente de temperatura positivo. Los diseñadores utilizan esto para calcular las pérdidas por conducción (Pcond = VF * IF) y entender cómo cambian las pérdidas con la temperatura.

3.2 Características VR-IR

Esta curva representa la corriente de fuga inversa frente a la tensión inversa a diferentes temperaturas. Confirma la baja corriente de fuga incluso a altas tensiones y temperaturas elevadas, lo cual es vital para la eficiencia en modo de bloqueo.

3.3 Corriente Directa Máxima vs. Temperatura de Carcasa

Esta curva de desclasificación muestra cómo la corriente directa continua máxima permitida disminuye a medida que aumenta la temperatura de la carcasa (TC). Es una herramienta crucial para el diseño térmico, asegurando que el diodo no opere más allá de su área de operación segura (SOA).

3.4 Disipación de Potencia vs. Temperatura de Carcasa

Similar a la desclasificación de corriente, esta curva muestra la disipación de potencia máxima permitida en función de la temperatura de la carcasa.

3.5 Impedancia Térmica Transitoria

Este gráfico es crítico para evaluar el rendimiento térmico durante pulsos de potencia cortos. Muestra la resistencia térmica efectiva desde la unión hasta la carcasa para pulsos únicos de ancho variable. Estos datos se utilizan para calcular el aumento de temperatura de unión pico durante eventos de conmutación, que a menudo es más estresante que las condiciones de estado estacionario.

4. Información Mecánica y del Encapsulado

4.1 Dimensiones del Encapsulado (TO-252-3L)

El diodo está alojado en un encapsulado TO-252-3L, también conocido como DPAK. Las dimensiones clave incluyen:

• Longitud del Encapsulado (E): 6.60 mm (típ.)
• Ancho del Encapsulado (D): 6.10 mm (típ.)
• Altura del Encapsulado (H): 9.84 mm (típ.)
• Paso de Pines (e1): 2.28 mm (básico)
• Longitud de Pines (L): 1.52 mm (típ.)

El dibujo detallado proporciona todas las tolerancias críticas para el diseño de la huella en PCB y el ensamblaje.

4.2 Configuración de Pines y Polaridad

El encapsulado tiene tres conexiones: dos pines y la carcasa (pestaña).

• Pin 1: Cátodo (K)
• Pin 2: Ánodo (A)
• Carcasa (Pestaña): Esta está conectada internamente al Cátodo (K). Este es un detalle crítico para el diseño de la PCB y la disipación de calor, ya que la pestaña debe estar eléctricamente aislada de otros circuitos si estos no están al potencial del cátodo.

4.3 Diseño Recomendado de Pads en PCB

Se proporciona una huella sugerida para el ensamblaje de montaje superficial. Este diseño está pensado para asegurar la formación fiable de las soldaduras, un alivio térmico adecuado y una disipación de calor efectiva hacia el cobre de la PCB. Adherirse a esta recomendación es importante para el rendimiento de fabricación y la fiabilidad a largo plazo.

5. Guías de Aplicación y Consideraciones de Diseño

5.1 Circuitos de Aplicación Típicos

Este diodo Schottky de SiC es idealmente adecuado para varias topologías clave de conversión de potencia:

• Corrección del Factor de Potencia (PFC):Utilizado en la etapa del convertidor elevador (boost) de fuentes de alimentación conmutadas (SMPS). Su conmutación de alta velocidad reduce las pérdidas a altas frecuencias, mejorando la eficiencia de la etapa PFC.
• Etapa DC-AC de Inversor Solar:A menudo utilizado en los circuitos de libre circulación (freewheeling) o de sujeción (clamping) del inversor. La alta tensión nominal y las bajas pérdidas por conmutación son beneficiosas para las altas tensiones del bus DC y las frecuencias de conmutación comunes en aplicaciones solares.
• Inversores para Accionamiento de Motores:Sirve como diodo de libre circulación en paralelo con transistores bipolares de puerta aislada (IGBT) o MOSFETs. La recuperación rápida minimiza los requisitos de tiempo muerto y reduce los picos de tensión.
• Sistemas de Alimentación Ininterrumpida (SAI/UPS) y Fuentes para Centros de Datos:Se utiliza tanto en etapas de PFC como de conversión DC-DC para lograr alta eficiencia, lo cual es crítico para reducir el consumo de energía y las necesidades de refrigeración.

5.2 Consideraciones Clave de Diseño

• Gestión Térmica:A pesar de sus bajas pérdidas, un disipador de calor adecuado es esencial. La baja RθJC permite que el calor se transfiera eficientemente a la PCB o a un disipador externo. La pestaña de montaje (cátodo) debe soldarse a un área de cobre suficientemente grande en la PCB para que actúe como disipador. Para aplicaciones de alta potencia, puede ser necesario un disipador externo unido a la pestaña.
• Dispositivos en Paralelo:Los diodos Schottky de SiC tienen un coeficiente de temperatura positivo para la tensión directa. Esta característica promueve el reparto de corriente entre dispositivos en paralelo, ayudando a prevenir la fuga térmica (thermal runaway), una ventaja significativa sobre otras tecnologías de diodos.
• Velocidad de Conmutación y Diseño de PCB:La capacidad de conmutación ultrarrápida del diodo significa que el diseño del circuito es crítico. Minimizar la inductancia parásita en el bucle de potencia es necesario para evitar una sobretensión excesiva durante el apagado. Esto implica usar trazas cortas y anchas y una colocación adecuada de condensadores de desacoplo.
• Consideraciones de Excitación de Puerta (para los interruptores asociados):La ausencia de corriente de recuperación inversa simplifica el diseño de los circuitos de excitación de puerta para los transistores de conmutación acompañantes (por ejemplo, MOSFETs, IGBTs), ya que no hay preocupación por la corriente de cortocircuito causada por la recuperación del diodo.

6. Comparación Técnica y Ventajas

En comparación con los diodos de recuperación rápida (FRD) de silicio estándar o incluso con los diodos de barrera Schottky (JBS) de carburo de silicio, este componente ofrece beneficios distintos:

• vs. Diodos PN de Silicio:La diferencia más significativa es la carga de recuperación inversa (Qrr) casi nula, que esencialmente es reemplazada por la carga capacitiva (Qc). Esto elimina las pérdidas por recuperación inversa y la EMI asociada, permitiendo frecuencias de conmutación mucho más altas (decenas a cientos de kHz).
• vs. Diodos Schottky de Silicio:Los diodos Schottky de silicio están limitados a tensiones nominales más bajas (típicamente por debajo de 200V). Este diodo de SiC extiende los beneficios del principio de rectificación Schottky (baja VF, conmutación rápida) a la clase de 650V, que es estándar para muchas aplicaciones de potencia fuera de línea (offline).
• Operación a Alta Temperatura:El material SiC puede operar a temperaturas de unión más altas que el silicio, mejorando la fiabilidad en entornos hostiles.
• Beneficios a Nivel de Sistema:La habilitación de frecuencias de conmutación más altas permite una reducción en el tamaño de los componentes magnéticos (inductores, transformadores) y condensadores, lo que conduce a fuentes de alimentación más compactas y ligeras. La eficiencia mejorada reduce la generación de calor, lo que puede simplificar o eliminar sistemas de refrigeración, reduciendo aún más el coste y el tamaño.

7. Preguntas Frecuentes (FAQs)

7.1 ¿Qué significa "esencialmente sin pérdidas de conmutación"?

A diferencia de los diodos PN de silicio que almacenan portadores minoritarios que deben ser removidos durante el apagado (causando una gran corriente de recuperación inversa y una pérdida significativa), los diodos Schottky de SiC son dispositivos de portadores mayoritarios. Su comportamiento de apagado está dominado por la descarga de la capacitancia de unión (Qc). La energía perdida está relacionada con la carga y descarga de esta capacitancia (E = 1/2 * C * V^2), que típicamente es mucho menor que las pérdidas por recuperación inversa de un diodo de silicio comparable.

7.2 ¿Por qué el coeficiente de temperatura de la tensión directa es positivo?

En los diodos Schottky, la tensión directa disminuye ligeramente con la temperatura para una corriente dada debido a una disminución en la altura de la barrera Schottky. Sin embargo, el efecto dominante en los diodos Schottky de SiC de alta corriente es el aumento de la resistencia de la región de deriva (drift region) con la temperatura. Este aumento de la resistencia hace que la tensión directa general aumente al aumentar la temperatura, proporcionando el beneficioso coeficiente de temperatura positivo para el reparto de corriente.

7.3 ¿Cómo calculo la temperatura de unión en mi aplicación?

La temperatura de unión en estado estacionario se puede estimar usando: TJ = TC + (PD * RθJC). Donde TC es la temperatura de carcasa medida, PD es la potencia disipada en el diodo (pérdida por conducción + pérdida por conmutación) y RθJC es la resistencia térmica. Para condiciones dinámicas, se debe usar la curva de impedancia térmica transitoria con la forma de onda de disipación de potencia.

7.4 ¿Puedo usar este diodo para rectificación de 400V AC?

Para rectificar una tensión de línea de 400V AC, la tensión inversa de pico puede ser tan alta como ~565V (400V * √2). Un diodo con una tensión nominal de 650V proporciona un margen de seguridad para picos de tensión y transitorios en la línea, lo que lo convierte en una opción adecuada y común para tales aplicaciones, incluidos sistemas trifásicos de 400VAC.

8. Ejemplo Práctico de Diseño

Escenario:Diseñar una etapa de corrección del factor de potencia (PFC) elevadora (boost) de 1.5kW para una fuente de alimentación de servidor, con un rango de tensión de entrada de 85-265VAC y una salida de 400VDC. La frecuencia de conmutación se establece en 100 kHz para reducir el tamaño de los componentes magnéticos.

Razón de Selección del Diodo:Un diodo ultrafast de silicio estándar tendría pérdidas de recuperación inversa sustanciales a 100 kHz, impactando severamente la eficiencia. Este diodo Schottky de SiC de 650V se elige porque sus pérdidas por conmutación son despreciables (basadas en Qc), y su pérdida por conducción (basada en VF) es baja. La corriente continua nominal de 16A es suficiente para las corrientes media y RMS en esta aplicación con la desclasificación apropiada.

Diseño Térmico:Los cálculos muestran una pérdida por conducción del diodo de aproximadamente 4W. Usando la RθJC típica de 2.9°C/W, si la temperatura de la carcasa se mantiene a 80°C, el aumento de temperatura de la unión sería de ~11.6°C, resultando en una TJ de ~91.6°C, que está muy por debajo del máximo de 175°C. Esto permite usar una almohadilla de cobre en la PCB como disipador principal sin necesidad de un disipador externo voluminoso, ahorrando espacio y coste.

9. Introducción a la Tecnología y Tendencias

9.1 Principio de la Tecnología de Carburo de Silicio (SiC)

El Carburo de Silicio es un material semiconductor de banda prohibida ancha (wide-bandgap). Su banda prohibida más ancha (aproximadamente 3.26 eV para 4H-SiC vs. 1.12 eV para Si) le otorga varias propiedades físicas superiores: un campo eléctrico crítico mucho más alto (permitiendo capas de deriva más delgadas y de menor resistencia para una tensión nominal dada), una mayor conductividad térmica (mejorando la disipación de calor) y la capacidad de operar a temperaturas mucho más altas. En los diodos Schottky, el SiC permite la combinación de alta tensión de ruptura, baja caída de tensión directa y conmutación extremadamente rápida, una combinación difícil de lograr con el silicio.

9.2 Tendencias de la Industria

La adopción de dispositivos de potencia de SiC, incluidos diodos Schottky y MOSFETs, se está acelerando. Los impulsores clave son el impulso global por la eficiencia energética en todos los sectores (industrial, automotriz, consumo) y la demanda de mayor densidad de potencia. A medida que aumentan los volúmenes de fabricación y los costes continúan disminuyendo, el SiC está pasando de aplicaciones de nicho y alto rendimiento a fuentes de alimentación convencionales, cargadores a bordo de vehículos eléctricos y sistemas de energía solar. La tendencia es hacia tensiones nominales más altas (por ejemplo, 1200V, 1700V) para accionamientos automotrices e industriales, y la integración de diodos SiC con MOSFETs SiC en módulos de potencia para celdas de conmutación completas y de alto rendimiento.
