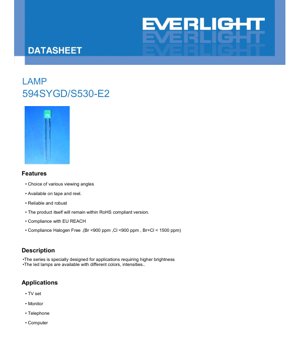

Hoja de Datos de Lámpara LED 594SYGD/S530-E2 - Amarillo Verde Brillante - 20mA - 2.0V - Documento Técnico en Español

1. Descripción General del Producto

Este documento proporciona las especificaciones técnicas de la lámpara LED 594SYGD/S530-E2. Este componente es un dispositivo de montaje superficial diseñado para ofrecer un alto brillo en un factor de forma compacto. Forma parte de una serie específicamente diseñada para aplicaciones que exigen una salida luminosa superior.

1.1 Ventajas Principales

El LED ofrece varias ventajas clave para su integración en diseños electrónicos:

• Alto Brillo:La serie está optimizada para aplicaciones que requieren niveles más altos de intensidad luminosa.
• Fiabilidad Robusta:Diseñado para ser fiable y robusto en condiciones operativas estándar.
• Conformidad:El producto cumple con las normas RoHS, REACH de la UE y Libre de Halógenos (Br <900 ppm, Cl <900 ppm, Br+Cl < 1500 ppm).
• Flexibilidad de Embalaje:Disponible en cinta y carrete para procesos de ensamblaje automatizado.
• Opciones de Ángulo de Visión:Se ofrece con una elección de varios ángulos de visión para adaptarse a diferentes necesidades de aplicación.

1.2 Mercado Objetivo y Aplicaciones

Este LED es adecuado para una gama de productos electrónicos de consumo y pantallas donde se requiere iluminación indicadora o retroiluminación. Las aplicaciones típicas incluyen:

• Televisores
• Monitores de Computadora
• Teléfonos
• Periféricos Informáticos Generales

2. Análisis Profundo de Parámetros Técnicos

Las siguientes secciones detallan los parámetros críticos eléctricos, ópticos y térmicos del LED.

2.1 Guía de Selección del Dispositivo

El 594SYGD/S530-E2 utiliza un chip semiconductor de AlGaInP (Fosfuro de Aluminio, Galio e Indio) para producir su luz Amarillo Verde Brillante. La lente de resina epoxi es verde y difusa, lo que ayuda a lograr una distribución de luz más amplia y uniforme.

2.2 Valores Máximos Absolutos

Estos valores definen los límites más allá de los cuales puede ocurrir daño permanente al dispositivo. No se garantiza el funcionamiento bajo estas condiciones.

2.3 Características Electro-Ópticas

Estas características se miden a una temperatura ambiente (T_a) de 25°C y definen el rendimiento típico del dispositivo.

Notas de Medición:Voltaje Directo: ±0.1V; Intensidad Luminosa: ±10%; Longitud de Onda Dominante: ±1.0nm.

3. Análisis de Curvas de Rendimiento

Las representaciones gráficas proporcionan información sobre el comportamiento del dispositivo en condiciones variables.

3.1 Intensidad Relativa vs. Longitud de Onda

La curva muestra la distribución espectral de potencia, con un pico aproximadamente a 575 nm (Típ.), lo que define el color Amarillo Verde Brillante. El ancho de banda del espectro de radiación es típicamente de 20 nm, lo que indica una emisión de color relativamente pura.

3.2 Patrón de Directividad

El patrón de radiación ilustra el típico ángulo de visión de 180 grados (2θ_1/2), confirmando una salida de luz amplia y difusa adecuada para iluminación de área o indicadores de gran ángulo.

3.3 Corriente Directa vs. Voltaje Directo (Curva I-V)

Esta curva demuestra la relación exponencial del diodo entre corriente y voltaje. El voltaje directo típico (V_F) es de 2.0V a 20mA. Los diseñadores deben usar una resistencia limitadora de corriente o un controlador de corriente constante basándose en esta característica para garantizar una operación estable.

3.4 Intensidad Relativa vs. Corriente Directa

La intensidad luminosa aumenta con la corriente directa pero no de forma lineal. Está prohibido operar por encima del valor máximo absoluto (25mA continuos), ya que puede provocar una degradación acelerada y fallos.

3.5 Dependencia de la Temperatura

Dos curvas clave muestran el efecto de la temperatura ambiente:

• Intensidad Relativa vs. Temperatura Ambiente:La salida luminosa típicamente disminuye a medida que aumenta la temperatura ambiente. Una gestión térmica adecuada es crucial para mantener el brillo.
• Corriente Directa vs. Temperatura Ambiente:Para un voltaje fijo, la corriente directa puede cambiar con la temperatura, afectando la salida de luz. Se recomienda una unidad de corriente constante para un rendimiento estable en diferentes rangos de temperatura.

4. Información Mecánica y de Embalaje

4.1 Dimensiones del Encapsulado

El LED presenta un encapsulado estándar de montaje superficial tipo lámpara. Las dimensiones críticas incluyen el espaciado de las patillas, el tamaño del cuerpo y la altura total. La altura de la brida debe ser inferior a 1.5mm. Todas las dimensiones están en milímetros, con una tolerancia general de ±0.25mm a menos que se especifique lo contrario. Los diseñadores deben consultar el dibujo detallado de dimensiones en la hoja de datos original para el diseño preciso de la huella en la PCB.

4.2 Identificación de Polaridad

El cátodo suele estar indicado por un lado plano en la lente del LED, una muesca en el cuerpo o una patilla más corta. Se debe observar la polaridad correcta durante el ensamblaje para evitar daños por polarización inversa.

5. Pautas de Soldadura y Ensamblaje

Un manejo adecuado es esencial para garantizar la fiabilidad y evitar daños al LED.

5.1 Formado de Patillas

• Doble las patillas en un punto al menos a 3mm de la base de la bombilla de epoxi.
• Realice el formado de patillasantes soldering.
• de soldar. Evite tensionar el encapsulado durante el formado o corte.
• Corte las patillas a temperatura ambiente.
• Asegúrese de que los orificios de la PCB se alineen perfectamente con las patillas del LED para evitar tensiones de montaje.

5.2 Almacenamiento

• Almacene a ≤30°C y ≤70% HR. La vida útil en almacén es de 3 meses después del envío.
• Para un almacenamiento más prolongado (hasta 1 año), utilice un contenedor sellado con nitrógeno y desecante.
• Evite cambios rápidos de temperatura en ambientes húmedos para prevenir la condensación.

5.3 Proceso de Soldadura

Mantenga una distancia mínima de 3mm desde la unión de soldadura hasta la bombilla de epoxi.

Notas Críticas:

• Evite tensiones en las patillas a altas temperaturas.
• No suelde (por inmersión o manual) más de una vez.
• Proteja el LED de golpes/vibraciones hasta que se enfríe a temperatura ambiente.
• Evite el enfriamiento rápido desde la temperatura máxima.
• Utilice la temperatura de soldadura más baja posible.

5.4 Limpieza

• Si es necesario, limpie solo con alcohol isopropílico a temperatura ambiente durante ≤1 minuto.
• No utilice limpieza ultrasónica a menos que esté precalificada, ya que puede causar daños internos.

5.5 Gestión del Calor

El rendimiento y la vida útil del LED dependen en gran medida de la temperatura.

• Considere la disipación de calor durante la fase de diseño de la PCB y del sistema.
• Reduzca apropiadamente la corriente de operación según la temperatura ambiente de la aplicación. Consulte la curva de reducción (si se proporciona en la hoja de datos completa).
• Controle la temperatura alrededor del LED en la aplicación final.

5.6 Precauciones contra ESD (Descarga Electroestática)

Este LED es sensible a las descargas electrostáticas. Se deben seguir los procedimientos estándar de manejo ESD durante el ensamblaje y manipulación:

• Utilice estaciones de trabajo y pulseras conectadas a tierra.
• Almacene y transporte en embalaje antiestático.

6. Información de Embalaje y Pedido

6.1 Especificación de Embalaje

Los LED se embalan para garantizar protección contra la humedad y descargas electrostáticas:

1. Embalaje Primario:Bolsas antiestáticas.
2. Embalaje Secundario:Cajas internas, que suelen contener 4 bolsas.
3. Embalaje Terciario:Cajas externas, que suelen contener 10 cajas internas.

Cantidad de Embalaje:Mínimo 200 a 1000 piezas por bolsa. El embalaje estándar es de 4 bolsas por caja interna y 10 cajas internas por caja externa.

6.2 Explicación de Etiquetas

Las etiquetas en el embalaje contienen información crítica para la trazabilidad y especificación:

• CPN:Número de Producción del Cliente
• P/N:Número de Producción (Número de Parte)
• QTY:Cantidad de Embalaje
• CAT:Rangos de Intensidad Luminosa (Bin de Brillo)
• HUE:Rangos de Longitud de Onda Dominante (Bin de Color)
• REF:Rangos de Voltaje Directo (Bin de Voltaje)
• LOT No:Número de Lote de Fabricación para trazabilidad

7. Sugerencias de Aplicación y Consideraciones de Diseño

7.1 Circuitos de Aplicación Típicos

El método de excitación más común es usar una resistencia limitadora de corriente en serie. El valor de la resistencia (R) se puede calcular usando la Ley de Ohm: R = (V_fuente- V_F) / I_F. Para una fuente de 5V y buscando I_F=20mA con un V_Ftípico de 2.0V: R = (5V - 2.0V) / 0.020A = 150 Ω. Se debe seleccionar una resistencia con una potencia nominal de al menos (5V-2.0V)*0.020A = 0.06W. Para una mejor estabilidad frente a variaciones de temperatura y voltaje, se recomienda un controlador de corriente constante.

7.2 Consideraciones de Diseño

• Gestión Térmica:Asegure un área de cobre adecuada en la PCB o disipación de calor si opera cerca de los valores máximos o en altas temperaturas ambientales.
• Diseño Óptico:El amplio ángulo de visión de 180 grados lo hace adecuado para aplicaciones que requieren una iluminación amplia sin ópticas secundarias. Para luz enfocada, puede ser necesaria una lente.
• Protección ESD:Incorpore diodos de protección ESD en las líneas de señal sensibles si el LED está en un área accesible para el usuario.
• Control de Corriente:Nunca conecte el LED directamente a una fuente de voltaje sin limitación de corriente, ya que esto causará un fallo catastrófico.

8. Comparación y Diferenciación Técnica

Si bien la hoja de datos no proporciona comparaciones específicas con competidores, los diferenciadores clave del 594SYGD/S530-E2 basados en sus especificaciones son:

• Tecnología de Material:Uso de tecnología de chip AlGaInP, que es eficiente para producir longitudes de onda de amarillo-verde a rojo de alto brillo.
• Ángulo de Visión:Un ángulo de visión típico muy amplio de 180 grados ofrece una excelente visibilidad fuera del eje en comparación con los LED de ángulo más estrecho.
• Conformidad:El cumplimiento total con los estándares ambientales modernos (RoHS, REACH, Libre de Halógenos) es una ventaja significativa para productos dirigidos a mercados globales, especialmente Europa.

9. Preguntas Frecuentes (FAQ)

P1: ¿Cuál es la diferencia entre la Longitud de Onda de Pico (λp) y la Longitud de Onda Dominante (λd)?
R1: La Longitud de Onda de Pico es la longitud de onda a la que la potencia óptica emitida es máxima. La Longitud de Onda Dominante es la longitud de onda única de luz monocromática que coincide con el color percibido del LED. A menudo están cerca pero no son idénticas. Para este LED, λp es 575 nm (Típ.) y λd es 573 nm (Típ.).

P2: ¿Puedo excitar este LED con una fuente de 3.3V?
R2: Sí. Usando la fórmula con V_F=2.0V e I_F=20mA: R = (3.3V - 2.0V) / 0.020A = 65 Ω. Asegúrese de que la potencia nominal de la resistencia sea suficiente (~0.026W).

P3: ¿Por qué es importante la condición de almacenamiento (≤70% HR)?
R3: La humedad puede ser absorbida por el encapsulado de epoxi. Durante la soldadura a alta temperatura (reflow), esta humedad atrapada puede vaporizarse rápidamente, causando grietas internas o delaminación ("efecto palomita de maíz"), lo que lleva al fallo.

P4: La hoja de datos muestra una intensidad típica de 8 mcd. ¿Puedo obtener unidades más brillantes?
R4: La intensidad luminosa se clasifica en rangos (CAT en la etiqueta). El valor típico es un punto central. Puede recibir piezas de un rango superior (ej., 10-12 mcd) o inferior (ej., 4-6 mcd) dependiendo de la especificación pedida y la distribución de fabricación. Para un brillo consistente, especifique un requisito de clasificación estrecho.

10. Ejemplo Práctico de Uso

Escenario: Diseñar un indicador de estado para un router de red.

1. Requisito:Un indicador "Enlace Activo" brillante y fácilmente visible.
2. Selección:El color Amarillo Verde Brillante es muy visible. El ángulo de visión de 180° garantiza la visibilidad desde varios ángulos.
3. Diseño del Circuito:La placa principal del router proporciona una línea de E/S digital de 3.3V. Se coloca una resistencia de 68 Ω, 1/10W en serie con el LED. El pin GPIO del microcontrolador suministra la corriente (20mA), lo cual está dentro de la capacidad de muchos MCU modernos. Si no, se añadiría un circuito simple de excitación con transistor.
4. Diseño de Placa:El LED se coloca en la PCB del panel frontal. No se necesita gestión térmica especial ya que opera muy por debajo de sus valores nominales en esta aplicación de indicador de bajo ciclo de trabajo.
5. Resultado:Se implementa un indicador de estado fiable, conforme y claramente visible.

11. Introducción al Principio de Funcionamiento

Este LED funciona según el principio de electroluminiscencia en una unión p-n de semiconductor. La región activa está hecha de AlGaInP. Cuando se aplica un voltaje directo, los electrones de la región tipo n y los huecos de la región tipo p se inyectan en la región activa. Cuando estos portadores de carga se recombinan, liberan energía en forma de fotones (luz). La composición específica de la aleación de AlGaInP determina la energía de la banda prohibida, que a su vez dicta la longitud de onda (color) de la luz emitida—en este caso, Amarillo Verde Brillante (~573-575 nm). El encapsulado de resina epoxi sirve para proteger el chip semiconductor, actuar como una lente para dar forma a la salida de luz, y puede contener fósforos o difusores (en este caso, es difuso) para modificar el color o el ángulo de visión.

12. Tendencias Tecnológicas

La industria LED continúa evolucionando. Si bien esta es una lámpara AlGaInP estándar, las tendencias más amplias que influyen en tales componentes incluyen:

• Mayor Eficiencia:Las mejoras continuas en materiales y crecimiento epitaxial conducen a una mayor eficacia luminosa (más salida de luz por vatio eléctrico), permitiendo corrientes de operación más bajas o mayor brillo.
• Miniaturización:La búsqueda de productos finales más pequeños impulsa los LED en encapsulados cada vez más pequeños mientras se mantiene o mejora el rendimiento óptico.
• Fiabilidad Mejorada:Las mejoras en materiales de encapsulado y tecnologías de unión del chip están extendiendo la vida útil de los LED y su robustez frente a ciclos térmicos y humedad.
• Integración Inteligente:Si bien este es un componente discreto, existe una tendencia hacia la integración de circuitos de control, protección e incluso múltiples colores (RGB) en un solo encapsulado LED más inteligente.
• Conformidad Más Estricta:Las regulaciones ambientales como RoHS y REACH se están volviendo más completas, haciendo del cumplimiento total un requisito básico para el acceso al mercado.
