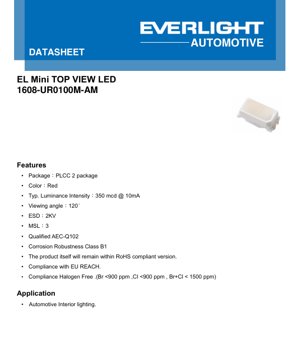

Hoja de Datos de LED Rojo PLCC-2 - Paquete 1608 (1.6x0.8mm) - 2.1V Típico - 10mA - Iluminación Interior Automotriz - Documento Técnico en Español

1. Descripción General del Producto

Este documento proporciona las especificaciones técnicas completas de un LED rojo de montaje superficial de alta fiabilidad en encapsulado PLCC-2 con huella 1608 (1.6mm x 0.8mm). El dispositivo está específicamente diseñado para exigentes aplicaciones de iluminación interior automotriz, ofreciendo un equilibrio entre rendimiento, fiabilidad y tamaño compacto.

Las ventajas principales de este LED incluyen su calificación según el estricto estándar AEC-Q102 para dispositivos optoelectrónicos discretos en aplicaciones automotrices, garantizando el rendimiento en condiciones ambientales adversas. Presenta una intensidad luminosa típica de 350 milicandelas (mcd) con una corriente de accionamiento estándar de 10mA, y un amplio ángulo de visión de 120 grados para una iluminación uniforme. El producto cumple con regulaciones ambientales clave como RoHS, REACH y está libre de halógenos, lo que lo hace adecuado para ensamblajes electrónicos modernos con estrictos requisitos de materiales.

El mercado objetivo son principalmente los fabricantes de electrónica automotriz que requieren fuentes de luz fiables y compactas para retroiluminación de cuadros de instrumentos, iluminación de interruptores, luces ambientales y otras características interiores donde la consistencia del color y el rendimiento a largo plazo son críticos.

2. Análisis en Profundidad de Parámetros Técnicos

2.1 Características Fotométricas y Eléctricas

Los parámetros operativos clave definen el rendimiento del LED en condiciones estándar (T_s= 25°C). La corriente directa (I_F) tiene un valor máximo absoluto de 20mA, con un punto de operación típico de 10mA. A esta corriente, la tensión directa típica (V_F) es de 2.1V, con un rango desde 1.5V (Mín.) hasta 2.5V (Máx.). Este parámetro es crucial para el diseño del circuito de accionamiento y los cálculos de disipación de potencia.

La salida fotométrica principal se define por la Intensidad Luminosa (I_V), con un valor típico de 350 mcd a I_F=10mA, oscilando entre 280 mcd (Mín.) y 450 mcd (Máx.). La longitud de onda dominante (λ_d) es típicamente de 617nm, definiendo el tono de rojo, con un rango de 612nm a 621nm. El amplio ángulo de visión de 120 grados (φ) asegura una distribución de luz amplia y uniforme, esencial para tareas de iluminación de áreas en interiores automotrices.

2.2 Valores Máximos Absolutos y Gestión Térmica

Respetar los Valores Máximos Absolutos es esencial para la longevidad del dispositivo. La corriente directa continua máxima es de 20mA, con una disipación de potencia máxima (P_d) de 50mW. Para operación pulsada, se permite una corriente de pico (I_FM) de 50mA bajo condiciones específicas (t ≤ 10μs, ciclo de trabajo D=0.005). El dispositivo no está diseñado para operación en polarización inversa.

La gestión térmica es crítica. La temperatura máxima de unión de operación (T_J) es de 125°C, con un rango de temperatura ambiente de operación (T_opr) de -40°C a +110°C. Se proporcionan dos valores de resistencia térmica: la resistencia térmica real desde la unión al punto de soldadura (R_{th JS real}) es de 150 K/W, mientras que el valor derivado del método eléctrico (R_{th JS el}) es de 120 K/W. Estos valores son clave para calcular el aumento de temperatura de la unión en condiciones de operación dadas y asegurar que se mantenga dentro de límites seguros. La curva de reducción de corriente directa muestra claramente que la corriente máxima permitida debe reducirse a medida que la temperatura de la almohadilla de soldadura supera los 25°C.

2.3 Especificaciones de Fiabilidad y Cumplimiento

Este LED cumple con varios estándares de la industria para fiabilidad y seguridad ambiental. Está calificado para AEC-Q102, el estándar de grado automotriz para optoelectrónica discreta. Logra la Clase de Robustez a la Corrosión B1, indicando un nivel específico de resistencia a gases corrosivos. La sensibilidad a la Descarga Electroestática (ESD), probada según el Modelo de Cuerpo Humano (HBM) con R=1.5kΩ y C=100pF, está clasificada en 2kV. El Nivel de Sensibilidad a la Humedad (MSL) es 3, dictando requisitos específicos de manejo y horneado antes de la soldadura por reflujo. El dispositivo también cumple con RoHS, REACH de la UE y está Libre de Halógenos (Br <900ppm, Cl <900ppm, Br+Cl < 1500ppm).

3. Explicación del Sistema de Clasificación (Binning)

El fabricante emplea un sistema de clasificación integral para categorizar los LED según variaciones clave de rendimiento, permitiendo a los diseñadores seleccionar componentes que cumplan requisitos de aplicación precisos.

3.1 Clasificación por Intensidad Luminosa

La intensidad luminosa se clasifica en grupos etiquetados de la Q a la B, donde cada grupo contiene subclasificaciones X, Y y Z que representan rangos de intensidad ascendentes. Para este número de parte específico (1608-UR0100M-AM), las clasificaciones de salida posibles están resaltadas y caen dentro del grupo T, correspondiente a un rango de intensidad luminosa de 280 mcd a 450 mcd a I_F=10mA. Esto se alinea con el valor típico de 350 mcd indicado en la tabla de características.

3.2 Clasificación por Longitud de Onda Dominante

La longitud de onda dominante, que se correlaciona con el color percibido, se clasifica con alta precisión. Las clasificaciones se definen por rangos de 3nm o 4nm (ej., 612-615nm, 615-618nm). La clasificación resaltada para este producto es 612-621nm, que coincide con el rango de la tabla de características de 612nm (Mín.) a 621nm (Máx.) con un valor típico de 617nm. Este control estricto asegura una apariencia de color consistente entre lotes de producción.

3.3 Clasificación por Tensión Directa

La tensión directa se clasifica en pasos de 0.25V (ej., 2.00-2.25V, 2.25-2.50V). La V_Ftípica de 2.1V sugiere que la pieza probablemente cae en la clasificación 2.00-2.25V. Conocer la clasificación de voltaje ayuda a diseñar circuitos de accionamiento de corriente eficientes y gestionar la distribución de potencia en arreglos de múltiples LED.

4. Análisis de Curvas de Rendimiento

4.1 Curva IV y Distribución Espectral

La gráfica de Corriente Directa vs. Tensión Directa muestra la clásica relación exponencial de un diodo. La curva permite a los diseñadores determinar la caída de tensión exacta para cualquier corriente de accionamiento dentro del rango operativo, lo cual es vital para un diseño preciso del accionador. La gráfica de Distribución Espectral Relativa confirma la salida monocromática roja, con un pico en la región de ~617nm y una emisión mínima fuera del espectro rojo.

4.2 Análisis de Dependencia con la Temperatura

Varias gráficas detallan el comportamiento del LED en función de la temperatura. La curva de Intensidad Luminosa Relativa vs. Temperatura de Unión muestra que la salida de luz disminuye al aumentar la temperatura, un comportamiento típico de los LED. Los diseñadores deben considerar esta reducción en aplicaciones con altas temperaturas ambiente. Por el contrario, la curva de Tensión Directa Relativa vs. Temperatura de Unión muestra que V_Fdisminuye linealmente al aumentar la temperatura, lo que puede usarse para una detección de temperatura aproximada. La gráfica de Longitud de Onda Dominante vs. Temperatura de Unión indica un ligero corrimiento al rojo (aumento de longitud de onda) al subir la temperatura, importante para aplicaciones críticas en color.

4.3 Dependencia de la Corriente y Operación Pulsada

La gráfica de Intensidad Luminosa Relativa vs. Corriente Directa es casi lineal en el rango de corriente bajo, mostrando buena eficiencia. La gráfica de Longitud de Onda Dominante vs. Corriente Directa muestra un cambio mínimo con la corriente, indicando color estable. La tabla de Capacidad de Manejo de Pulsos Permisible es esencial para diseñadores que usan esquemas de accionamiento pulsado (ej., para atenuación o multiplexación), definiendo la corriente de pulso máxima permitida para varios anchos de pulso y ciclos de trabajo.

5. Mecánica, Montaje y Empaquetado

5.1 Dimensiones Físicas y Polaridad

El dibujo mecánico especifica las dimensiones exactas del encapsulado PLCC-2 1608. Las medidas clave incluyen la longitud total (1.6mm ±0.1mm), el ancho (0.8mm ±0.1mm) y la altura. El dibujo indica claramente los terminales de cátodo y ánodo, lo cual es crítico para la orientación correcta en el PCB. Se proporciona el diseño recomendado de la almohadilla de soldadura para asegurar una junta de soldadura fiable y un alivio térmico adecuado durante el reflujo.

5.2 Pautas de Soldadura y Montaje

Se especifica un perfil detallado de soldadura por reflujo, con una temperatura máxima de 260°C durante un máximo de 30 segundos. Seguir este perfil es obligatorio para prevenir daños térmicos al encapsulado del LED o a la unión interna del chip. Las precauciones generales de uso incluyen procedimientos estándar de manejo ESD, evitar estrés mecánico en la lente y no exceder los valores máximos absolutos.

5.3 Información de Empaquetado

Los LED se suministran en cinta y carrete para montaje automatizado. La especificación de empaquetado incluye detalles sobre las dimensiones del carrete, el ancho de la cinta, el espaciado de los bolsillos y la orientación de los dispositivos dentro de la cinta. Esta información es necesaria para configurar las máquinas pick-and-place en la línea de producción.

6. Notas de Aplicación y Consideraciones de Diseño

6.1 Escenarios de Aplicación Típicos

La aplicación principal es la Iluminación Interior Automotriz. Esto abarca una amplia gama de usos como: retroiluminación de cuadros de instrumentos, iluminación de pantallas de la consola central, retroiluminación de botones e interruptores, iluminación de pasos de rueda, iluminación de tiradores/bolsillos de puertas y luces ambientales de acento general. La calificación AEC-Q102 y el amplio rango de temperatura de operación lo hacen adecuado para estos entornos adversos.

6.2 Consideraciones de Diseño Críticas

• Accionamiento de Corriente:Siempre use un accionador de corriente constante o una resistencia limitadora de corriente en serie con una fuente de voltaje. La corriente de accionamiento nominal es de 10mA, pero puede operarse desde 2mA hasta 20mA según las características.
• Diseño Térmico:Use los valores de resistencia térmica y las curvas de reducción para calcular la temperatura de unión esperada en la aplicación. Asegure un área de cobre en el PCB adecuada (usando el diseño de almohadilla recomendado) para actuar como disipador de calor y mantener T_Jpor debajo de 125°C.
• Diseño Óptico:El ángulo de visión de 120° proporciona una dispersión amplia. Para luz focalizada, pueden requerirse ópticas secundarias (lentes). Considere el potencial de cambio de color (longitud de onda vs. temperatura/corriente) en aplicaciones sensibles al color.
• Protección ESD:Implemente medidas estándar de protección ESD durante el manejo y montaje, ya que el dispositivo está clasificado para 2kV HBM.

7. Comparación y Diferenciación Técnica

Comparado con LED PLCC-2 de grado comercial estándar, los diferenciadores clave de este dispositivo son sus certificaciones de fiabilidad de grado automotriz (AEC-Q102, Clase de Corrosión B1) y su rango extendido de temperatura de operación (-40°C a +110°C). La intensidad luminosa típica de 350mcd es competitiva para su tamaño de encapsulado. La estructura de clasificación integral ofrece mejor consistencia para producción en volumen en comparación con piezas no clasificadas o clasificadas de manera laxa. La inclusión de criterios de resistencia al azufre (implícita en la sección de prueba de azufre) es otra característica crítica para entornos automotrices e industriales donde el azufre atmosférico puede corroer componentes plateados.

8. Preguntas Frecuentes (Basadas en Parámetros Técnicos)

P: ¿Puedo accionar este LED a 20mA continuamente?

R: Sí, 20mA es el Valor Máximo Absoluto para la corriente directa continua. Sin embargo, debe asegurarse de que la temperatura de unión no exceda los 125°C. Consulte la curva de reducción de corriente directa; a la temperatura ambiente máxima de operación de 110°C, la corriente máxima permitida es de 20mA, pero esto asume una disipación de calor perfecta. En la práctica, se recomienda accionar a los 10mA típicos para una vida útil y eficiencia óptimas.

P: ¿Cuál es la diferencia entre la resistencia térmica real y la eléctrica?

R: La resistencia térmica real (150 K/W) se mide usando un método físico de detección de temperatura. La resistencia térmica eléctrica (120 K/W) se deriva del cambio en la tensión directa con la temperatura, que es una técnica de medición in situ conveniente. Para un diseño térmico conservador, use el valor más alto (el real).

P: ¿Cómo interpreto los códigos de clasificación para realizar un pedido?

R: El número de parte 1608-UR0100M-AM probablemente incluye selecciones de clasificación fijas para intensidad (grupo T), longitud de onda (clasificación ~617nm) y voltaje. Para clasificaciones personalizadas, necesitaría consultar la guía completa de pedidos del fabricante, que usaría códigos de sufijo adicionales para especificar las clasificaciones deseadas de Intensidad Luminosa (ej., TY), Longitud de Onda Dominante (ej., 1821) y Tensión Directa (ej., 2022).

P: ¿Es necesaria una resistencia limitadora de corriente?

R: Sí, cuando se usa una fuente de voltaje (ej., un riel automotriz de 5V o 12V), una resistencia en serie es obligatoria para establecer la corriente de operación. El valor se calcula usando la Ley de Ohm: R = (V_suministro- V_F) / I_F. Use la V_Fmáxima de la hoja de datos (2.5V) para un diseño conservador que asegure que I_Fnunca exceda el máximo bajo todas las condiciones.

9. Principios Operativos y Contexto

Este dispositivo es un Diodo Emisor de Luz (LED), una unión p-n semiconductor que emite luz mediante electroluminiscencia. Cuando se aplica una tensión directa que excede el potencial incorporado del diodo, los electrones y huecos se recombinan en la región activa, liberando energía en forma de fotones. La composición específica de material de las capas semiconductoras determina la longitud de onda (color) de la luz emitida; en este caso, un material emisor de luz roja. El encapsulado PLCC-2 (Portador de Chip con Pistas Plásticas) aloja el diminuto chip semiconductor, proporciona conexiones eléctricas a través de dos pistas e incorpora una lente de plástico moldeada que da forma a la salida de luz para lograr el ángulo de visión de 120 grados. El encapsulado también sirve para proteger el chip de daños mecánicos y ambientales.

10. Tendencias de la Industria y Ejemplo de Caso de Diseño

10.1 Tendencias Tecnológicas Relevantes

La tendencia en iluminación interior automotriz apunta hacia una mayor integración, control más inteligente y experiencias ambientales personalizadas. Esto impulsa la demanda de LED fiables y compactos como este dispositivo PLCC-2 1608. Hay un uso creciente de arreglos de LED multicolor y direccionables para escenarios de iluminación dinámica. Si bien este es un LED rojo monocromático, la tecnología subyacente de encapsulado y fiabilidad es fundamental. Además, el impulso hacia una mayor eficiencia (más lúmenes por vatio) y una consistencia de color más estricta (rangos de clasificación más pequeños) continúa en toda la industria, junto con demandas de clasificaciones de temperatura aún más altas y robustez frente a nuevos factores de estrés ambiental.

10.2 Estudio de Caso de Diseño Hipotético: Retroiluminación de Interruptores del Tablero

Escenario:Diseñar la retroiluminación para un conjunto de 10 interruptores de pulsador en una consola central automotriz.

Requisitos:Iluminación roja uniforme, operable desde -40°C hasta +85°C (ambiente local cerca de la consola), alimentada desde el sistema de 12V del vehículo.

Pasos de Diseño:

1. Selección del LED:Este LED 1608-UR0100M-AM es adecuado debido a su color, tamaño, calificación AEC-Q102 y rango de temperatura.

2. Diseño Óptico:El ángulo de visión de 120° es adecuado para iluminar uniformemente una tapa de interruptor con una guía de luz o difusor.

3. Diseño Eléctrico:Para una fuente de alimentación de 12V y una corriente objetivo de 10mA por LED. Usando la V_Fmáxima de 2.5V por seguridad: R = (12V - 2.5V) / 0.01A = 950Ω. Una resistencia estándar de 1kΩ daría I_F≈ (12V-2.1V)/1000Ω = 9.9mA, lo cual es aceptable. Se usarían diez circuitos idénticos.

4. Análisis Térmico:Con 10mW por LED (10mA * 2.1V) y asumiendo un área de cobre en el PCB moderada, el aumento de temperatura será mínimo, manteniendo T_Jmuy dentro de los límites.

5. Resultado:Una solución de retroiluminación de grado automotriz fiable que cumple con todas las especificaciones.
