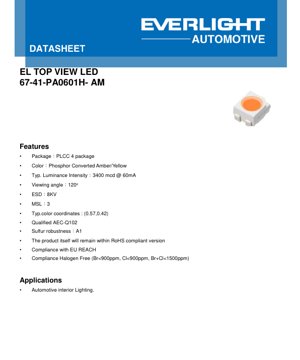

Hoja de Datos de LED Ámbar PLCC-4 - Paquete 3.2x2.8x1.9mm - Voltaje 3.1V - Intensidad Luminosa 3400mcd - Documento Técnico en Español

1. Descripción General del Producto

Este documento detalla las especificaciones de un LED de montaje superficial de alto rendimiento, de color ámbar por conversión de fósforo (PCA), en encapsulado PLCC-4. Diseñado principalmente para exigentes aplicaciones de iluminación interior automotriz, este componente combina una alta salida luminosa con sólidas calificaciones ambientales y de fiabilidad. Su posicionamiento clave radica en proporcionar una fuente de luz ámbar fiable donde son críticos el color consistente, la estabilidad a largo plazo y el cumplimiento de los estándares automotrices.

Las ventajas principales de este LED incluyen su alta intensidad luminosa típica de 3400 milicandelas (mcd) a una corriente de accionamiento estándar de 60mA, un amplio ángulo de visión de 120 grados para una iluminación uniforme y protección incorporada contra descargas electrostáticas (ESD) de hasta 8kV (Modelo de Cuerpo Humano). Además, está calificado según el estándar AEC-Q102 para semiconductores optoelectrónicos discretos en aplicaciones automotrices, garantizando que cumple con los estrictos requisitos de calidad y fiabilidad para su uso en vehículos.

El mercado objetivo es exclusivamente la iluminación interior automotriz. Esto incluye aplicaciones como retroiluminación de cuadros de instrumentos, iluminación de interruptores, iluminación ambiental y luces indicadoras dentro de la cabina del vehículo. El cumplimiento del producto con las directivas RoHS, REACH y libre de halógenos también lo hace adecuado para mercados globales con estrictas regulaciones ambientales.

2. Análisis en Profundidad de los Parámetros Técnicos

2.1 Características Fotométricas y de Color

El parámetro fotométrico principal es la Intensidad Luminosa (Iv), que tiene un valor típico de 3400 mcd cuando se acciona a 60mA. La especificación permite un mínimo de 2800 mcd y un máximo de 5600 mcd, lo que indica posibles variaciones de clasificación (binning). La tolerancia de medición para el flujo luminoso es ±8%. El LED emite una luz Ámbar por Conversión de Fósforo (Amarilla). Las coordenadas de cromaticidad típicas en el espacio de color CIE 1931 son x=0.57 e y=0.42, con una tolerancia especificada de ±0.005. Esto define un tono específico de ámbar/amarillo. El ángulo de visión, definido como el ángulo total donde la intensidad cae a la mitad de su valor máximo, es de 120 grados con una tolerancia de ±5 grados.

2.2 Parámetros Eléctricos

La tensión directa (Vf) es un parámetro eléctrico clave. A la corriente de operación típica de 60mA, la Vf es de 3.1V, con un rango desde 2.75V (Mín.) hasta 3.75V (Máx.). Este parámetro está sujeto a clasificación (binning). La corriente directa máxima absoluta (IF) es de 80mA, mientras que el dispositivo puede manejar corrientes de pico (t<=10µs) de hasta 250mA. El LED no está diseñado para operación en polarización inversa. La disipación de potencia (Pd) está clasificada con un máximo de 300mW.

2.3 Especificaciones Térmicas y de Fiabilidad

La gestión térmica es crucial para el rendimiento y la vida útil del LED. La resistencia térmica desde la unión hasta el punto de soldadura se especifica con dos valores: una medición eléctrica (Rth JS el) de 100 K/W máx. y una medición real (Rth JS real) de 150 K/W máx. La temperatura máxima permisible de la unión (Tj) es de 125°C. El rango de temperatura de operación (Topr) es de -40°C a +110°C, lo cual es estándar para componentes automotrices. El dispositivo puede soportar una temperatura de soldadura por reflujo de 260°C durante 30 segundos. También cuenta con robustez contra azufre clasificada en nivel A1, protegiendo contra la corrosión en entornos con gases que contienen azufre.

3. Explicación del Sistema de Clasificación (Binning)

Para garantizar la consistencia en la producción, los LED se clasifican en lotes (bins) según parámetros clave. Esta hoja de datos describe los lotes para Intensidad Luminosa, Cromaticidad y Tensión Directa.

3.1 Clasificación por Intensidad Luminosa

La intensidad luminosa se clasifica utilizando un sistema de códigos alfanuméricos (por ejemplo, L1, L2, M1... hasta GA). Cada lote cubre un rango específico de intensidad luminosa mínima y máxima en milicandelas (mcd). Para este producto específico, se resaltan los lotes de salida posibles, indicando qué rangos de intensidad están disponibles para pedido. El valor típico de 3400 mcd se encuentra dentro del lote "CA" (2800 a 3550 mcd).

3.2 Clasificación por Cromaticidad (Color)

Para el color Ámbar por Conversión de Fósforo, se define una estructura de lotes específica. Los códigos de lote son YA e YB. Cada código está asociado con un conjunto de tres pares de coordenadas CIE (x, y) que forman un triángulo en la carta de colores. A los LED cuyas coordenadas de color caen dentro de estos triángulos se les asigna el código de lote correspondiente. Las coordenadas típicas (0.57, 0.42) son centrales en esta estructura, y la tolerancia de medición es ±0.005.

3.3 Clasificación por Tensión Directa

La hoja de datos incluye una sección para los Lotes de Tensión Directa, enumerando códigos de lote con sus correspondientes rangos mínimos y máximos de tensión directa. Esto permite a los diseñadores seleccionar LED con tolerancias de Vf más ajustadas si su diseño de circuito lo requiere, ayudando a gestionar la distribución de corriente en matrices de múltiples LED.

4. Análisis de Curvas de Rendimiento

Los gráficos proporcionados ofrecen una visión profunda del comportamiento del LED bajo diferentes condiciones de operación.

4.1 Corriente Directa vs. Tensión Directa (Curva IV)

Este gráfico muestra la relación exponencial entre la corriente directa (IF) y la tensión directa (VF) a 25°C. Es esencial para diseñar el circuito limitador de corriente. La curva permite a los diseñadores estimar la caída de tensión en el LED para cualquier corriente dada dentro de su rango de operación.

4.2 Intensidad Luminosa Relativa vs. Corriente Directa

Este gráfico demuestra cómo la salida de luz aumenta con la corriente de accionamiento. Normalmente muestra una relación sub-lineal, donde la eficiencia puede disminuir a corrientes muy altas. Ayuda a seleccionar la corriente de accionamiento óptima para el brillo deseado, considerando también la eficacia y la carga térmica.

4.3 Intensidad Luminosa Relativa vs. Temperatura de la Unión

Este gráfico crítico muestra la reducción en la salida de luz a medida que aumenta la temperatura de la unión del LED. La intensidad se normaliza a su valor a 25°C. Destaca la importancia de la gestión térmica; a medida que Tj aumenta, la salida de luz disminuye. Este es un factor clave en el mantenimiento de lúmenes y la fiabilidad a largo plazo.

4.4 Desviación de Cromaticidad vs. Temperatura de la Unión y Corriente

Estos gráficos trazan el cambio en las coordenadas CIE x e y (ΔCIE-x, ΔCIE-y) en función de la temperatura de la unión (a corriente constante) y de la corriente directa (a temperatura constante). Cuantifican la estabilidad del color del LED. Se desea una desviación mínima para aplicaciones que requieren un color consistente en condiciones de operación variables.

4.5 Curva de Reducción de Corriente Directa (Derating)

Este es un gráfico vital para una operación confiable. Muestra la corriente directa continua máxima permitida en función de la temperatura de la almohadilla de soldadura (Ts). A medida que Ts aumenta, la corriente máxima permisible debe reducirse para evitar superar el límite de temperatura de la unión de 125°C. Por ejemplo, a Ts=110°C, la corriente máxima es de solo 31mA. También especifica una corriente de operación mínima de 8mA.

4.6 Distribución Espectral

El gráfico de distribución espectral relativa muestra la intensidad de la luz emitida a través de diferentes longitudes de onda. Para un LED ámbar convertido por fósforo, esto normalmente muestra un pico amplio en la región amarilla/ámbar del espectro, resultado de la emisión del fósforo, con posiblemente un pequeño pico remanente del chip LED de bombeo azul o ultravioleta.

5. Información Mecánica y del Paquete

5.1 Tipo de Paquete y Dimensiones

El LED utiliza un paquete de montaje superficial PLCC-4 (Portador de Chip con Pistas Plásticas, 4 pistas). El dibujo mecánico proporciona las dimensiones exactas del cuerpo del paquete, el espaciado de las pistas y la altura total. Esta información es crítica para el diseño de la huella en la PCB, asegurando un ajuste y soldadura adecuados.

5.2 Diseño Recomendado de la Almohadilla de Soldadura

Se proporciona un diagrama del patrón de pistas recomendado para la PCB (almohadilla de soldadura). Esto incluye las dimensiones y el espaciado para las cuatro almohadillas eléctricas y la almohadilla térmica central (si está presente). Seguir este diseño asegura una buena formación de la junta de soldadura, una conducción térmica adecuada hacia la PCB y estabilidad mecánica.

5.3 Identificación de Polaridad

La hoja de datos indica cómo identificar los pines del ánodo y el cátodo. Esto generalmente se hace mediante una marca en el paquete (como un punto, una muesca o una esquina recortada) o mediante el diagrama de pines. La polaridad correcta es esencial para el funcionamiento del circuito.

6. Directrices de Soldadura y Montaje

6.1 Perfil de Soldadura por Reflujo

Se especifica un perfil de temperatura de soldadura por reflujo detallado. Este gráfico traza la temperatura frente al tiempo, definiendo zonas clave: precalentamiento, estabilización, reflujo (con una temperatura máxima de 260°C durante 30 segundos) y enfriamiento. Adherirse a este perfil previene daños térmicos al paquete del LED y al chip interno.

6.2 Precauciones de Uso

Se enumeran precauciones generales de manejo y uso. Estas incluyen advertencias sobre evitar estrés mecánico en la lente, proteger el dispositivo de descargas electrostáticas (ESD) excesivas durante el manejo (aunque tiene protección de 8kV HBM) y asegurar que las condiciones de operación (corriente, temperatura) permanezcan dentro de los valores máximos absolutos.

6.3 Condiciones de Almacenamiento

El rango de temperatura de almacenamiento (Tstg) se especifica como -40°C a +110°C. El Nivel de Sensibilidad a la Humedad (MSL) está clasificado en Nivel 3. Esto significa que los dispositivos empaquetados pueden estar expuestos a condiciones de fábrica (30°C/60%HR) hasta 168 horas antes de que deban ser secados (baked) previo a la soldadura por reflujo, para prevenir el "efecto palomita" o el agrietamiento del paquete debido a la vaporización de la humedad.

7. Información de Empaquetado y Pedido

7.1 Especificaciones de Empaquetado

Se proporcionan detalles sobre cómo se suministran los LED, típicamente en formato de cinta y carrete compatible con máquinas automáticas de pick-and-place. La información de empaquetado incluye dimensiones del carrete, ancho de la cinta, espaciado de los bolsillos y orientación de los componentes en la cinta.

7.2 Número de Parte y Código de Pedido

Se explica el sistema de numeración de partes. El número de parte base es 67-41-PA0601H-AM. Las variaciones en este número probablemente corresponden a diferentes lotes para intensidad luminosa (Iv), tensión directa (Vf) y cromaticidad (Color). La sección de información de pedido aclara cómo especificar los lotes deseados al realizar un pedido.

8. Notas de Aplicación y Consideraciones de Diseño

8.1 Circuitos de Aplicación Típicos

Para una alimentación de corriente constante, que es la recomendada para LED, un circuito simple implica una resistencia limitadora en serie con el LED. El valor de la resistencia se calcula como R = (V_alimentación - Vf_LED) / I_deseada. Dado Vf típico = 3.1V a 60mA, para una alimentación automotriz de 12V, R = (12V - 3.1V) / 0.060A ≈ 148 ohmios. Se debe usar una resistencia clasificada para al menos (12V-3.1V)*0.06A = 0.53W. Para mayor precisión y estabilidad, a menudo se prefiere un circuito integrado controlador de LED dedicado.

8.2 Diseño de Gestión Térmica

Un disipador de calor efectivo es primordial. Utilice la curva de reducción térmica (derating) como guía principal. Diseñe la PCB para maximizar la disipación de calor desde la almohadilla de soldadura: utilice una gran área de cobre conectada a la almohadilla térmica con múltiples vías térmicas hacia las capas internas o inferiores. La temperatura máxima de la almohadilla de soldadura (Ts) debe mantenerse lo más baja posible, muy por debajo de 110°C, para permitir la operación a o cerca de la corriente completa de 60mA.

8.3 Consideraciones de Diseño Óptico

El ángulo de visión de 120 grados es adecuado para una iluminación amplia y difusa. Para una luz más enfocada, se requerirían ópticas secundarias (lentes). El color ámbar a menudo se elige para iluminación interior de bajo deslumbramiento e indicadores de advertencia. Los diseñadores deben tener en cuenta el posible cambio de color con la temperatura y la corriente al emparejar múltiples LED u otras fuentes de luz.

9. Comparación Técnica y Diferenciación

En comparación con los LED PLCC-4 estándar no automotrices, los diferenciadores clave de este producto son su calificación AEC-Q102 y su robustez contra azufre (A1). El estándar AEC-Q102 implica pruebas de estrés rigurosas (vida útil a alta temperatura, ciclado térmico, resistencia a la humedad, etc.) que los LED genéricos no realizan. La robustez contra azufre es crítica en entornos automotrices e industriales donde los gases liberados por ciertos materiales pueden corroer los componentes plateados del LED, llevando a fallos. La combinación de alta intensidad luminosa (3400mcd) y un amplio ángulo de visión (120°) en un paquete calificado para automoción ofrece una solución equilibrada para tareas de iluminación interior.

10. Preguntas Frecuentes (FAQ)

P: ¿Cuál es la diferencia entre los valores "Típicos" y "Máximos"?

R: "Típico" es el valor esperado en condiciones normales. "Máximo" (o "Mín./Máx.") son los límites absolutos que no deben superarse para evitar daños permanentes o asegurar que el dispositivo cumple su especificación. Diseñe siempre de manera conservadora, considerando las condiciones del peor caso.

P: ¿Cómo interpreto la curva de reducción (derating)?

R: Encuentre su temperatura estimada o medida de la almohadilla de soldadura (Ts) en el eje x. Trace una línea hacia arriba hasta la curva de reducción. Desde esa intersección, trace una línea hacia la izquierda hasta el eje y para encontrar la corriente directa continua máxima segura para esa Ts. Nunca opere por encima de esta corriente.

P: ¿Por qué es importante la clasificación (binning)?

R: La clasificación asegura la consistencia de color y brillo dentro de un solo lote de producción y entre lotes. Para aplicaciones con múltiples LED (por ejemplo, una barra de luces), pedir del mismo lote de intensidad y color es crucial para evitar diferencias visibles entre LED individuales.

P: ¿Puedo alimentar este LED con una fuente de voltaje constante?

R: Se desaconseja firmemente. La corriente de un LED es una función exponencial del voltaje. Un pequeño cambio en Vf (debido a la temperatura o variación de lote) puede causar un gran cambio en la corriente, potencialmente excediendo los valores máximos. Utilice siempre un controlador de corriente constante o una fuente de voltaje con una resistencia limitadora de corriente en serie.

11. Caso Práctico de Diseño y Uso

Caso: Diseño de un Grupo de Iluminación para Cuadro de Instrumentos Automotriz.Un diseñador necesita iluminar 10 iconos indicadores en un cuadro de instrumentos. Cada icono requiere retroiluminación ámbar uniforme. Eligen este LED por su grado automotriz y color.

1. Diseño Eléctrico:El bus del vehículo es de 12V nominal. Apuntando a 50mA por LED para mayor longevidad y menor calor, Vf es ~3.0V (de la curva IV). Resistencia en serie R = (12V - 3.0V) / 0.050A = 180 ohmios. Potencia en la resistencia = 9V * 0.05A = 0.45W, por lo que se selecciona una resistencia de 0.5W o 1W.

2. Diseño Térmico:Los LED se colocan en una PCB pequeña. Se utiliza una capa de cobre de 2oz con un gran relleno bajo la almohadilla térmica del LED, conectada mediante 9 vías térmicas a un plano de cobre en la parte inferior. Una simulación térmica estima que Ts será de 65°C en la peor temperatura ambiente.

3. Diseño Óptico:El ángulo de visión de 120° proporciona una dispersión suficiente detrás del difusor del icono. Se puede usar una guía de luz para distribuir la luz uniformemente en el área del icono.

4. Clasificación (Binning):El diseñador especifica lotes de cromaticidad ajustados (por ejemplo, solo YA) y un lote específico de intensidad luminosa (por ejemplo, CA) para asegurar que los 10 iconos tengan color y brillo idénticos.

12. Introducción al Principio Técnico

Este es un LED Ámbar por Conversión de Fósforo (PCA). El principio fundamental implica un chip semiconductor (típicamente emisor en el espectro azul o ultravioleta) recubierto con una capa de material de fósforo. Cuando el chip se energiza, emite luz de longitud de onda corta. Esta luz excita el fósforo, que luego re-emite luz a longitudes de onda más largas. En un LED ámbar, la composición del fósforo está diseñada para absorber una porción de la emisión primaria y convertirla en un espectro amplio centrado en la región amarilla/ámbar. La mezcla de luz azul no convertida y la emisión amarilla del fósforo resulta en el color ámbar percibido. El paquete PLCC-4 alberga el conjunto chip-sobre-sustrato, los alambres de unión (wire bonds) y la capa de fósforo dentro de una cavidad reflectante coronada por una lente de epoxi moldeada que da forma a la salida de luz.

13. Tendencias y Avances de la Industria

La tendencia en los LED para iluminación interior automotriz es hacia una mayor eficiencia (más lúmenes por vatio), permitiendo pantallas más brillantes con menor consumo de energía y carga térmica. También hay un movimiento hacia tamaños de paquete más pequeños con rendimiento óptico mantenido o mejorado, permitiendo diseños más compactos y elegantes. Los LED direccionables digitalmente (como los que usan un protocolo como I2C o un esquema propietario) son cada vez más comunes, permitiendo un control dinámico del color y el brillo para una iluminación ambiental personalizada. Además, la demanda de una fiabilidad aún mayor y vidas útiles más largas continúa impulsando los avances en tecnología de materiales y empaquetado. El énfasis en la robustez contra azufre y las calificaciones de nivel AEC-Q102+ es ahora estándar para proveedores automotrices serios.
