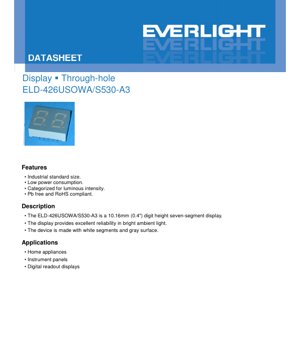

Hoja de Datos del Display de Siete Segmentos ELD-426USOWA/S530-A3 - Altura de Dígito 10.16mm - Voltaje Directo 2.0V - Color Naranja Rojizo - Documento Técnico en Español

1. Descripción General del Producto

El ELD-426USOWA/S530-A3 es un display alfanumérico de siete segmentos para montaje through-hole, diseñado para proporcionar lecturas digitales claras en diversas aplicaciones electrónicas. Cuenta con unas dimensiones físicas estándar del sector industrial, lo que lo hace compatible con diseños de PCB y zócalos existentes concebidos para displays similares. El objetivo principal de su diseño es ofrecer información numérica y alfanumérica limitada de forma fiable y legible en entornos con condiciones de luz ambiental variables.

La ventaja principal de este display radica en la combinación de sus dimensiones físicas estándar y su rendimiento óptico categorizado. Los segmentos están construidos con resina difusora blanca y una superficie gris, lo que mejora el contraste y la legibilidad. El dispositivo está fabricado con tecnología semiconductor de AlGaInP (Fosfuro de Aluminio, Galio e Indio), conocida por su eficiencia en la producción de luz roja y naranja rojiza de alto brillo. Esto hace que el display sea adecuado para aplicaciones en las que el consumo de energía es una preocupación, pero la visibilidad es primordial.

El mercado objetivo de este componente incluye a diseñadores y fabricantes de electrónica de consumo, paneles de control industrial, electrodomésticos y equipos de prueba y medida. Su diseño through-hole garantiza conexiones mecánicas robustas, ideal para aplicaciones sujetas a vibraciones o donde la fiabilidad a largo plazo es crítica.

2. Análisis Profundo de Parámetros Técnicos

2.1 Límites Absolutos Máximos

Estos límites definen los umbrales de estrés más allá de los cuales puede producirse un daño permanente en el dispositivo. No se garantiza el funcionamiento en o bajo estos límites y debe evitarse en uso normal.

• Voltaje Inverso (V_R):5V. Superar este voltaje en polarización inversa puede causar la ruptura de la unión.
• Corriente Directa (I_F):25 mA DC. Esta es la corriente continua máxima permitida a través de un solo segmento.
• Corriente Directa de Pico (I_FP):60 mA. Esto solo es permisible en condiciones de pulsos con un ciclo de trabajo de 1/10 y una frecuencia de 1 kHz. Permite breves periodos de mayor brillo, por ejemplo, en displays multiplexados.
• Disipación de Potencia (P_d):60 mW. Esta es la potencia máxima que el dispositivo puede disipar de forma segura en forma de calor.
• Temperatura de Operación (T_opr):-40°C a +85°C. El dispositivo está clasificado para rangos de temperatura industrial.
• Temperatura de Almacenamiento (T_stg):-40°C a +100°C.
• Temperatura de Soldadura (T_sol):260°C durante un máximo de 5 segundos. Esto es crítico para procesos de soldadura por ola o manual.

2.2 Características Electro-Ópticas

Estos parámetros se miden a una temperatura de unión estándar de 25°C y definen el rendimiento del dispositivo en condiciones normales de operación.

• Intensidad Luminosa (I_v):El valor típico es 24 mcd a una corriente directa (I_F) de 10 mA. El mínimo especificado es 11 mcd. La intensidad es un valor promedio medido por cada segmento individual de 7 segmentos. Se aplica una tolerancia de ±10%.
• Longitud de Onda de Pico (λ_p):Típicamente 621 nm. Esta es la longitud de onda a la cual la potencia óptica emitida es máxima. Define el color percibido, que en este caso está en el espectro naranja rojizo.
• Longitud de Onda Dominante (λ_d):Típicamente 615 nm. Esta es la longitud de onda única que produciría una sensación de color que coincide con la salida del LED, crucial para aplicaciones críticas en cuanto al color.
• Ancho de Banda Espectral de Radiación (Δλ):Típicamente 18 nm. Esto indica el rango de longitudes de onda emitidas, centrado alrededor de la longitud de onda de pico. Un ancho de banda más estrecho indica un color espectralmente más puro.
• Voltaje Directo (V_F):Típicamente 2.0V, con un máximo de 2.4V a I_F=20 mA. La tolerancia es de ±0.1V. Este parámetro es esencial para diseñar el circuito limitador de corriente.
• Corriente Inversa (I_R):Máximo 100 µA a V_R=5V. Esta es la corriente de fuga cuando el dispositivo está polarizado inversamente.

3. Explicación del Sistema de Clasificación (Binning)

La hoja de datos indica que los dispositivos están "Categorizados por intensidad luminosa". Esto se refiere a un proceso de clasificación o "binning".

• Clasificación por Intensidad Luminosa:La intensidad luminosa (I_v) se mide y se clasifica en rangos específicos o "bins". Esto garantiza la uniformidad del brillo entre múltiples unidades utilizadas en el mismo producto, evitando variaciones perceptibles en el brillo de los segmentos en un display. La etiqueta en el embalaje incluye un campo "CAT" que denota este Rango de Intensidad Luminosa.
• Consistencia de Color/Longitud de Onda:Aunque no se declara explícitamente como clasificado, los valores típicos para la longitud de onda de pico (621 nm) y dominante (615 nm) sugieren un control estricto sobre la epitaxia del semiconductor y el proceso de fabricación para garantizar una salida de color consistente, característica de la tecnología AlGaInP.
• Voltaje Directo:La tolerancia especificada de ±0.1V indica un proceso de producción controlado, minimizando las variaciones en las características eléctricas que podrían afectar el diseño del circuito de excitación.

4. Análisis de Curvas de Rendimiento

La hoja de datos proporciona curvas características típicas que son invaluables para comprender el comportamiento del dispositivo en condiciones no estándar.

4.1 Distribución Espectral

La curva de distribución espectral muestra la intensidad relativa de la luz emitida a través de diferentes longitudes de onda. Para el ELD-426USOWA/S530-A3, esta curva estaría centrada alrededor de 621 nm (naranja rojizo) con un ancho a media altura (FWHM) típico de 18 nm. Esta curva es importante para aplicaciones donde la luz del display pueda interactuar con filtros ópticos o donde se requiera una percepción de color específica.

4.2 Corriente Directa vs. Voltaje Directo (Curva I-V)

Esta curva ilustra la relación no lineal entre el voltaje aplicado a través del LED y la corriente resultante. Muestra el voltaje de "encendido" (alrededor de 1.8-2.0V para este dispositivo) y cómo el voltaje aumenta ligeramente con la corriente. Los diseñadores la utilizan para calcular el valor de la resistencia en serie necesaria para un voltaje de alimentación dado, con el fin de lograr la corriente de operación deseada (por ejemplo, 10 mA o 20 mA).

4.3 Curva de Reducción de Corriente Directa

Este es un gráfico crítico para la fiabilidad. Muestra cómo la corriente directa continua máxima permitida (I_F) debe reducirse a medida que la temperatura ambiente aumenta por encima de 25°C. A medida que sube la temperatura, la capacidad del LED para disipar calor disminuye. Para evitar el sobrecalentamiento y una degradación acelerada, la corriente de operación debe reducirse. Por ejemplo, a una temperatura ambiente de 85°C, la corriente continua máxima permisible será significativamente menor que el límite absoluto máximo de 25 mA especificado a 25°C.

5. Información Mecánica y del Paquete

5.1 Dimensiones del Paquete

El display se ajusta a un tamaño estándar industrial para un paquete de un dígito y siete segmentos con una altura de dígito de 10.16mm (0.4 pulgadas). El dibujo dimensional proporciona todas las medidas críticas, incluida la altura total, el ancho, el tamaño del dígito, las dimensiones de los segmentos y el espaciado de los pines. El espaciado de pines suele estar en una cuadrícula de 0.1 pulgadas (2.54 mm), compatible con placas de prototipos perforadas estándar y diseños de PCB. Todas las tolerancias no especificadas son de ±0.25 mm.

5.2 Pinout e Identificación de Polaridad

El diagrama de circuito interno muestra la configuración de ánodo común del display. En un display de ánodo común, los ánodos de todos los segmentos LED están conectados entre sí a un pin común (o múltiples pines para manejo de corriente). El cátodo de cada segmento tiene su propio pin dedicado. Para iluminar un segmento, el pin de ánodo común se conecta al voltaje de alimentación positivo (a través de una resistencia limitadora de corriente), y el pin de cátodo correspondiente se lleva a bajo (a tierra). El diagrama de pinout identifica claramente el pin 1, los pines de ánodo común y los pines de cátodo para los segmentos de la "a" a la "g" y el punto decimal (si está presente). La identificación correcta de la polaridad es crucial para evitar conexiones incorrectas que podrían dañar el display.

6. Guías de Soldadura y Montaje

• Proceso de Soldadura:El dispositivo puede soportar una temperatura máxima de soldadura de 260°C durante hasta 5 segundos. Esto es adecuado para soldadura por ola o soldadura manual con un soldador de temperatura controlada. La exposición prolongada a altas temperaturas puede dañar los hilos de unión internos o la resina epoxi.
• Precauciones contra ESD (Descarga Electroestática):Los chips LED son sensibles a la electricidad estática. Las precauciones de manejo recomendadas incluyen el uso de pulseras antiestáticas conectadas a tierra, estaciones de trabajo seguras contra ESD con tapetes conductivos y una correcta conexión a tierra de todo el equipo. El entorno de trabajo debe mantener una humedad adecuada para minimizar la generación de carga estática. Se pueden usar ionizadores para neutralizar las cargas en materiales aislantes.
• Condiciones de Almacenamiento:Los dispositivos deben almacenarse dentro del rango de temperatura especificado de -40°C a +100°C en un entorno seco y seguro contra ESD. El embalaje original (tubos) proporciona protección mecánica y debe usarse hasta que los componentes estén listos para el montaje.

7. Información de Embalaje y Pedido

• Especificación de Embalaje:Los dispositivos se empaquetan en tubos de 25 piezas cada uno. Para manejo a granel, 64 tubos se empaquetan en una caja, y 4 cajas se empaquetan en un cartón maestro. Esto totaliza 6,400 piezas por cartón (25 x 64 x 4).
• Explicación de la Etiqueta:La etiqueta del embalaje contiene varios campos clave:
  • CPN:Número de Parte del Cliente (para referencia del cliente).
  • P/N:El número de parte del fabricante (ELD-426USOWA/S530-A3).
  • QTY:La cantidad de dispositivos en ese paquete específico.
  • CAT:El Rango de Intensidad Luminosa o código de clasificación (bin).
  • LOT No:El número de lote de fabricación para trazabilidad.

8. Sugerencias de Aplicación

8.1 Escenarios de Aplicación Típicos

• Electrodomésticos:Temporizadores en hornos, microondas y lavadoras; displays de temperatura en refrigeradores o aires acondicionados.
• Paneles de Instrumentos:Lecturas de voltaje, corriente, frecuencia o RPM en equipos de prueba, fuentes de alimentación y cuadros de mando automotrices (para funciones del mercado de accesorios o no críticas).
• Displays de Lectura Digital:Contadores independientes, relojes, termómetros, higrómetros e interfaces de control simples.

8.2 Consideraciones de Diseño

• Limitación de Corriente:Siempre use una resistencia en serie para cada segmento o el ánodo común para limitar la corriente al valor deseado (por ejemplo, 10-20 mA). Calcule el valor de la resistencia usando R = (V_{alimentación}- V_F) / I_F.
• Multiplexación:Para displays de múltiples dígitos, se utiliza comúnmente una técnica de multiplexación. Esto implica hacer ciclar rápidamente la alimentación a través de los segmentos de cada dígito, uno a la vez. La corriente de pico (I_FP de 60 mA) permite una corriente instantánea más alta durante el pulso corto de multiplexación para lograr un brillo promedio equivalente a una corriente continua más baja. El ciclo de trabajo debe gestionarse correctamente.
• Ángulo de Visión y Contraste:La superficie gris y los segmentos difusores blancos están diseñados para un buen contraste. Considere el ángulo de visión previsto al montar el display. El diseño through-hole permite un alineamiento vertical preciso en la PCB.
• Gestión Térmica:En aplicaciones con alta temperatura ambiente o cuando se opera cerca de los límites máximos, asegure una ventilación adecuada alrededor del display. Adhiérase a la curva de reducción de corriente.

9. Comparación y Diferenciación Técnica

En comparación con tecnologías más antiguas o displays más pequeños, el ELD-426USOWA/S530-A3 ofrece ventajas específicas:

• vs. Displays Más Pequeños (por ejemplo, 5mm o 3mm):La altura de dígito de 10.16mm proporciona una visibilidad superior desde una mayor distancia, lo que lo hace adecuado para equipos montados en panel.
• vs. Displays Incandescentes o VFD:La tecnología LED ofrece un consumo de energía significativamente menor, una vida útil más larga (típicamente decenas de miles de horas), mayor resistencia a golpes y vibraciones, y un tiempo de respuesta más rápido. También opera a voltajes más bajos.
• vs. LEDs Rojos Genéricos:El uso de material AlGaInP generalmente ofrece una mayor eficiencia luminosa y una mejor estabilidad del color con la temperatura y a lo largo de la vida útil en comparación con los LEDs rojos más antiguos de GaAsP (Fosfuro de Arsénico de Galio). Las dimensiones estándar industriales garantizan un reemplazo fácil y compatibilidad de diseño.
• Diferenciación dentro de su clase:Los diferenciadores clave son la clasificación específica por intensidad luminosa (que garantiza uniformidad de brillo), la construcción libre de plomo y compatible con RoHS, y el robusto paquete through-hole diseñado para fiabilidad en entornos exigentes.

10. Preguntas Frecuentes (Basadas en Parámetros Técnicos)

1. P: ¿Qué valor de resistencia debo usar para una fuente de 5V para excitar un segmento a 10 mA?

   R: Usando el V_F típico de 2.0V: R = (5V - 2.0V) / 0.01A = 300 Ω. Una resistencia estándar de 300 Ω o 330 Ω sería apropiada. Para un diseño conservador, siempre use el V_F máximo (2.4V): R = (5V - 2.4V) / 0.01A = 260 Ω.
2. P: ¿Puedo excitar este display directamente desde un pin de un microcontrolador?

   R: No. Un pin típico de un MCU no puede suministrar o absorber 10-20 mA continuos por segmento sin riesgo de daño. Debe usar el pin del MCU para controlar un transistor (BJT o MOSFET) o un CI controlador dedicado (como un registro de desplazamiento 74HC595 con resistencias limitadoras de corriente o un controlador LED de corriente constante) que maneje la corriente más alta del segmento.
3. P: ¿Por qué la corriente directa de pico (60 mA) es mayor que la corriente continua (25 mA)?

   R: Esto tiene en cuenta métodos de operación pulsada como la multiplexación. El LED puede manejar una corriente más alta durante pulsos muy cortos porque el calor generado no tiene tiempo de elevar la temperatura de la unión a un nivel peligroso. El ciclo de trabajo de 1/10 a 1 kHz significa que el pulso está encendido durante 0.1 ms y apagado durante 0.9 ms.
4. P: ¿Qué significa "libre de plomo y compatible con RoHS"?

   R: El dispositivo se fabrica sin el uso de plomo (Pb) y cumple con la directiva de Restricción de Sustancias Peligrosas (RoHS) de la Unión Europea. Esto lo hace adecuado para su uso en productos vendidos en mercados con estrictas regulaciones ambientales.

11. Caso Práctico de Diseño y Uso

Caso: Diseño de un Medidor de Panel Multiplexado de 4 Dígitos

Un diseñador está creando un voltímetro DC de banco que muestra valores de 0.000 a 19.99V. Elige cuatro displays ELD-426USOWA/S530-A3.

1. Diseño del Circuito:Un microcontrolador con un ADC lee el voltaje. Los pines de E/S del MCU están conectados a los cátodos de los segmentos (a-g, dp) a través de resistencias limitadoras de corriente (por ejemplo, 150 Ω para ~20 mA de corriente de pulso). Cuatro pines adicionales del MCU, cada uno excitando un transistor PNP, controlan los ánodos comunes de cada dígito.
2. Rutina de Multiplexación:El firmware activa el transistor de un dígito a la vez, mientras envía el patrón de segmentos para ese dígito a las líneas de cátodo. Hace un ciclo a través de los cuatro dígitos rápidamente (por ejemplo, a 200 Hz, dando una tasa de refresco de 50 Hz por dígito). Esta persistencia de la visión hace que todos los dígitos parezcan encendidos continuamente.
3. Cálculo de Corriente:Con una fuente de 5V, un V_F típico de 2.0V y una corriente de pico de segmento deseada de 20 mA durante su ranura de tiempo activa, la resistencia es R = (5V - 2.0V) / 0.02A = 150 Ω. La corriente promedio por segmento es 20 mA / 4 dígitos = 5 mA, muy por debajo del límite continuo de 25 mA. La corriente de pico de 20 mA está dentro del límite pulsado de 60 mA.
4. Beneficios Obtenidos:El diseño utiliza solo 12 pines del MCU (7 segmentos + 4 dígitos + 1 punto decimal) en lugar de 32 (8 segmentos x 4 dígitos), ahorrando recursos de E/S. Las dimensiones estándar simplifican el diseño de la PCB. La intensidad luminosa categorizada garantiza un brillo uniforme en los cuatro displays.

12. Introducción al Principio de Operación

Un Diodo Emisor de Luz (LED) es un diodo semiconductor de unión p-n. Cuando se polariza directamente (voltaje positivo aplicado al lado p en relación con el lado n), los electrones de la región n y los huecos de la región p se inyectan en la región de la unión. Cuando estos portadores de carga se recombinan, liberan energía. En un LED, esta energía se libera en forma de fotones (luz). La longitud de onda específica (color) de la luz emitida está determinada por la energía de la banda prohibida del material semiconductor utilizado.

El ELD-426USOWA/S530-A3 utiliza un semiconductor compuesto de AlGaInP (Fosfuro de Aluminio, Galio e Indio). Al controlar con precisión las proporciones de estos elementos durante el crecimiento del cristal, se ajusta la energía de la banda prohibida para emitir luz en la porción naranja rojiza del espectro (alrededor de 615-621 nm). El display de siete segmentos es simplemente una colección de estas uniones LED individuales, conformadas en segmentos estándar (de la "a" a la "g") y dispuestas en un patrón de figura de ocho, con una conexión eléctrica común (ánodo común) para simplificar la excitación.

13. Tendencias y Avances Tecnológicos

Si bien los displays discretos de siete segmentos through-hole como el ELD-426USOWA/S530-A3 siguen siendo muy relevantes por su robustez y simplicidad, se observan varias tendencias en la tecnología de displays:

• Integración:Existe una tendencia hacia módulos de display integrados que incluyen los dígitos LED, los CI controladores y, a veces, incluso un microcontrolador en una sola PCB. Estos módulos se comunican a través de interfaces serie (I2C, SPI) y simplifican enormemente el diseño del sistema anfitrión.
• Tecnología de Montaje Superficial (SMT):Para el montaje automatizado de alto volumen, los displays de siete segmentos SMT se están volviendo más comunes. Ahorran espacio en la placa y permiten procesos de montaje más rápidos y de menor costo en comparación con los componentes through-hole.
• Tecnologías Alternativas:Para aplicaciones que requieren mayor resolución, caracteres más complejos o gráficos, a menudo se eligen displays LED de matriz de puntos, OLEDs (LEDs Orgánicos) y LCDs. Sin embargo, para lecturas numéricas simples, de alto brillo y bajo costo, el clásico display LED de siete segmentos sigue siendo una solución dominante y fiable, especialmente en contextos industriales y de electrodomésticos donde la disponibilidad a largo plazo y la durabilidad son clave.
• Mejoras en Eficiencia:La investigación continua en materiales semiconductores, incluidos los nuevos LEDs convertidos por fósforo y los micro-LEDs, sigue ampliando los límites de la eficacia luminosa (lúmenes por vatio), la gama de colores y la miniaturización, lo que eventualmente puede influir incluso en este segmento de producto maduro.
