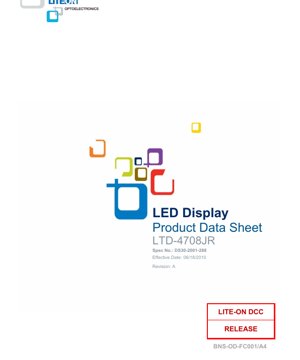

دیتاشیت نمایشگر LED مدل LTD-4708JR - ارتفاع رقم 0.4 اینچ - رنگ قرمز سوپر - ولتاژ پیشروی 2.6 ولت - اتلاف توان 70 میلی‌وات - مستندات فنی فارسی

1. مرور کلی محصول

LTD-4708JR یک ماژول نمایشگر الفبایی-عددی دو رقمی و هفت قسمتی است که برای کاربردهای نیازمند خوانش عددی واضح و با قابلیت دید بالا طراحی شده است. عملکرد اصلی آن تبدیل سیگنال‌های الکتریکی به فرمت عددی بصری است. فناوری هسته‌ای آن از چیپ‌های LED مبتنی بر AlInGaP (آلومینیوم ایندیم گالیم فسفید) نصب شده بر روی یک زیرلایه غیرشفاف آرسنید گالیم (GaAs) بهره می‌برد. این ترکیب مواد خاص برای تولید نور با بازدهی بالا در طیف قرمز مهندسی شده است. دستگاه دارای صفحه‌ای خاکستری با نشانه‌گذاری سفید برای قطعات است که کنتراست را افزایش داده و خوانایی کاراکترها را تحت شرایط نوری مختلف بهبود می‌بخشد. این محصول بر اساس شدت نوردهی دسته‌بندی شده است تا یکنواختی در سطوح روشنایی بین دسته‌های تولیدی تضمین شود.

1.1 مزایای کلیدی و بازار هدف

این نمایشگر چندین مزیت کلیدی ناشی از طراحی و انتخاب مواد خود ارائه می‌دهد. استفاده از فناوری AlInGaP، روشنایی بالا و بازده نوری عالی را فراهم می‌کند. قطعات پیوسته و یکنواخت به ظاهر تمیز و حرفه‌ای کاراکترها کمک می‌کنند. با نیازهای توان پایین کار می‌کند و آن را برای دستگاه‌های مبتنی بر باتری یا حساس به انرژی مناسب می‌سازد. نسبت کنتراست بالا و زاویه دید گسترده، خوانایی از موقعیت‌های مختلف را تضمین می‌کند. ساختار حالت جامد آن، در مقایسه با فناوری‌های نمایشگر مکانیکی یا دیگر، قابلیت اطمینان بالا و عمر عملیاتی طولانی ارائه می‌دهد. بازارهای هدف اصلی شامل ابزار دقیق صنعتی، تجهیزات آزمایش و اندازه‌گیری، لوازم خانگی مصرفی، داشبورد خودرو (برای نمایشگرهای ثانویه) و هر سیستم نهفته‌ای است که نیازمند یک رابط نمایش عددی قابل اطمینان و کم‌مصرف باشد.

2. بررسی عمیق پارامترهای فنی

این بخش تحلیل عینی از پارامترهای کلیدی الکتریکی و نوری مشخص شده در دیتاشیت ارائه می‌دهد و اهمیت آن‌ها را برای مهندسان طراح توضیح می‌دهد.

2.1 محدودیت‌های مطلق

این مقادیر، محدودیت‌های تنش را تعریف می‌کنند که فراتر از آن‌ها ممکن است آسیب دائمی به دستگاه وارد شود. آن‌ها برای عملکرد عادی در نظر گرفته نشده‌اند.

• اتلاف توان در هر قطعه (70 میلی‌وات):این حداکثر توان مجازی است که می‌تواند به صورت حرارت توسط یک قطعه روشن تحت عملکرد DC پیوسته تلف شود. تجاوز از این محدودیت، خطر گرمایش بیش از حد چیپ LED و منجر به تخریب سریع یا خرابی فاجعه‌بار را در پی دارد.
• جریان پیشروی پیک در هر قطعه (90 میلی‌آمپر در چرخه کاری 1/10، عرض پالس 0.1 میلی‌ثانیه):این مقدار اجازه می‌دهد تا پالس‌های کوتاه جریان بالاتر برای دستیابی به اوج‌های لحظه‌ای در روشنایی استفاده شوند که برای طرح‌های مالتی‌پلکسینگ مفید است. چرخه کاری و عرض پالس مشخص شده حیاتی هستند؛ عملکرد خارج از این شرایط پالسی در 90mA مجاز نیست.
• جریان پیشروی پیوسته در هر قطعه (25 میلی‌آمپر):حداکثر جریان DC توصیه شده برای روشنایی پیوسته یک قطعه منفرد. یک ضریب کاهش 0.33 میلی‌آمپر/°C ارائه شده است، به این معنی که حداکثر جریان پیوسته مجاز به صورت خطی با افزایش دمای محیط (Ta) بالاتر از 25°C کاهش می‌یابد. این امر برای مدیریت حرارتی بسیار مهم است.
• ولتاژ معکوس در هر قطعه (5 ولت):حداکثر ولتاژی که می‌توان در جهت بایاس معکوس در طول یک قطعه LED اعمال کرد. تجاوز از این مقدار می‌تواند باعث شکست پیوند شود.
• محدوده دمای عملکرد و ذخیره‌سازی (35- درجه سانتی‌گراد تا 85+ درجه سانتی‌گراد):محدودیت‌های محیطی برای عملکرد قابل اطمینان و ذخیره‌سازی غیرعملیاتی را تعریف می‌کند.
• دمای لحیم‌کاری (260 درجه سانتی‌گراد به مدت 3 ثانیه در فاصله 1/16 اینچ زیر صفحه نشیمن):دستورالعمل‌هایی برای لحیم‌کاری موجی یا ریفلو ارائه می‌دهد تا از آسیب حرارتی به پکیج یا اتصالات داخلی جلوگیری شود.

2.2 مشخصات الکتریکی و نوری در دمای محیط 25 درجه سانتی‌گراد

این‌ها پارامترهای عملکردی معمول تحت شرایط آزمایش مشخص شده هستند.

• شدت نوردهی متوسط (I_V):200-650 میکروکندلا در I_F=1mA. این محدوده گسترده نشان‌دهنده یک فرآیند دسته‌بندی (بینینگ) است. حداقل مقدار 200 µcd، مقدار معمول احتمالاً حول نقطه میانی و حداکثر 650 µcd است. شرط آزمایش 1mA یک نقطه اندازه‌گیری استاندارد با جریان پایین است.
• طول موج اوج تابش (λ_p):639 نانومتر (معمول). این طول موجی است که در آن خروجی توان نوری بیشترین است. رنگ "قرمز سوپر" را تعریف می‌کند که یک قرمز عمیق و اشباع شده است.
• نیم‌عرض خط طیفی (Δλ):20 نانومتر (معمول). این نشان‌دهنده خلوص طیفی یا پهنای باند نور ساطع شده است. مقدار 20 نانومتر برای یک LED نسبتاً باریک است و به درک رنگ خالص کمک می‌کند.
• طول موج غالب (λ_d):631 نانومتر (معمول). این طول موجی است که توسط چشم انسان درک می‌شود و ممکن است کمی با طول موج اوج متفاوت باشد. این یک پارامتر کلیدی برای مشخصات رنگ است.
• ولتاژ پیشروی در هر قطعه (V_F):2.0V (حداقل)، 2.6V (معمول) در I_F=1mA. این افت ولتاژ در طول LED هنگام هدایت است. طراحان باید اطمینان حاصل کنند که مدار درایو می‌تواند ولتاژ کافی را تأمین کند. این تغییرات نیازمند تکنیک‌های درایو محدودکننده جریان است، نه محدودکننده ولتاژ.
• جریان معکوس در هر قطعه (I_R):100 میکروآمپر (حداکثر) در V_R=5V. این جریان نشتی کوچکی است که وقتی LED در حداکثر مقدار خود تحت بایاس معکوس قرار می‌گیرد، جریان می‌یابد.
• نسبت تطابق شدت نوردهی (I_V-m):2:1 (حداکثر). این حداکثر نسبت مجاز بین درخشان‌ترین و کم‌نورترین قطعه در داخل یک دستگاه یا بین ارقام را مشخص می‌کند تا ظاهر یکنواخت را تضمین کند.

3. توضیح سیستم دسته‌بندی (بینینگ)

دیتاشیت نشان می‌دهد که دستگاه "بر اساس شدت نوردهی دسته‌بندی شده است." این به یک فرآیند دسته‌بندی یا مرتب‌سازی پس از تولید اشاره دارد.

• دسته‌بندی شدت نوردهی:همانطور که محدوده I_V(200-650 µcd) نشان می‌دهد، LEDها بر اساس خروجی نور اندازه‌گیری شده در یک جریان آزمایش استاندارد (1mA) به گروه‌هایی تقسیم می‌شوند. این به مشتریان اجازه می‌دهد تا یک سطح روشنایی یکنواخت برای کاربرد خود انتخاب کنند و از تغییرات محسوس بین واحدها در یک محصول جلوگیری کنند.
• دسته‌بندی طول موج/رنگ:اگرچه با چندین دسته به صراحت ذکر نشده است، اما مشخصات دقیق برای λ_p(639 nm) و λ_d(631 nm) نشان‌دهنده یک فرآیند کنترل شده است. برای کاربردهای حساس رنگ، دسته‌بندی بیشتر بر اساس طول موج غالب ممکن است به عنوان یک گزینه سفارشی در دسترس باشد.
• دسته‌بندی ولتاژ پیشروی:محدوده V_F(2.0-2.6V) ارائه شده است. در طراحی‌های با حجم بالا یا حساس به توان، دستگاه‌ها ممکن است بر اساس ولتاژ پیشروی دسته‌بندی شوند تا طراحی درایو ساده‌تر شود یا رشته‌های موازی مطابقت داده شوند.

4. تحلیل منحنی‌های عملکرد

دیتاشیت به "منحنی‌های مشخصه الکتریکی/نوری معمول" اشاره می‌کند. در حالی که نمودارهای خاص در متن ارائه شده جزئیات ندارند، منحنی‌های استاندارد برای چنین دستگاه‌هایی معمولاً شامل موارد زیر می‌شوند:

• شدت نوردهی نسبی در مقابل جریان پیشروی (منحنی I_V/ I_F):این نمودار نشان می‌دهد که چگونه خروجی نور با جریان درایو افزایش می‌یابد. این رابطه در جریان‌های پایین عموماً خطی است اما ممکن است در جریان‌های بالاتر به دلیل اثرات حرارتی و بازدهی اشباع شود.
• ولتاژ پیشروی در مقابل جریان پیشروی (منحنی V_F/ I_F):این منحنی نمایی برای طراحی درایو حیاتی است. تغییر کوچک در V_Fرا در محدوده وسیعی از I_Fنشان می‌دهد که نیاز به درایورهای جریان ثابت را توجیه می‌کند.
• شدت نوردهی نسبی در مقابل دمای محیط:این منحنی اثر خاموشی حرارتی را نشان می‌دهد، جایی که بازدهی LED و خروجی نور با افزایش دمای پیوند کاهش می‌یابد. این امر اهمیت مشخصه کاهش جریان (دری‌ریتینگ) را تأکید می‌کند.
• منحنی توزیع طیفی:نموداری از شدت نسبی در مقابل طول موج، که اوج را در حدود 639 نانومتر و نیم‌عرض حدود 20 نانومتر نشان می‌دهد و به صورت بصری نقطه رنگ "قرمز سوپر" را تعریف می‌کند.

5. اطلاعات مکانیکی و پکیج

5.1 ابعاد پکیج و نقشه

دستگاه مطابق با فرمت استاندارد پکیج دو خطی 10 پایه (DIP) مناسب برای نصب PCB از نوع سوراخ‌دار است. نقشه تمام ابعاد حیاتی از جمله ارتفاع کلی، عرض، فاصله ارقام، اندازه قطعات و فاصله پایه‌ها را مشخص می‌کند. تلرانس‌ها معمولاً ±0.25 میلی‌متر هستند مگر اینکه خلاف آن ذکر شده باشد. فاصله پایه‌ها برای سازگاری با چیدمان‌های استاندارد PCB با شبکه 0.1 اینچی (2.54 میلی‌متر) طراحی شده است.

5.2 اتصال پایه‌ها و شناسایی قطبیت

دستگاه از پیکربندیکاتد مشترکاستفاده می‌کند. هر رقم (رقم 1 و رقم 2) پایه کاتد مشترک خود را دارد (به ترتیب پایه‌های 9 و 4). آندهای قطعات منفرد (A تا G و نقطه اعشار) بین دو رقم مشترک هستند. این پیکربندی برای درایو مالتی‌پلکس ایده‌آل است، جایی که کاتدها به صورت متوالی به زمین سوئیچ می‌شوند در حالی که داده آند مناسب ارائه می‌شود. پایه 1 آند C است، پایه 10 آند A است. نقطه اعشار سمت راست (D.P.) روی پایه 2 قرار دارد. شناسایی صحیح قطبیت برای جلوگیری از بایاس معکوس و آسیب احتمالی ضروری است.

5.3 نمودار مدار داخلی

نمودار داخلی اتصال الکتریکی دو کاتد مشترک و هفت آند قطعه به علاوه آند نقطه اعشار را نشان می‌دهد. این به صورت بصری معماری کاتد مشترک سازگار با مالتی‌پلکسینگ را تأیید می‌کند.

6. دستورالعمل‌های لحیم‌کاری و مونتاژ

در حالی که پروفایل‌های ریفلو خاصی ارائه نشده است، محدودیت مطلق یک پارامتر کلیدی می‌دهد: دمای لحیم‌کاری نباید از 260 درجه سانتی‌گراد اندازه‌گیری شده در فاصله 1/16 اینچ (تقریباً 1.6 میلی‌متر) زیر صفحه نشیمن برای بیش از 3 ثانیه تجاوز کند. این یک دستورالعمل استاندارد برای لحیم‌کاری موجی قطعات سوراخ‌دار است. برای لحیم‌کاری دستی، باید از هویه کنترل دمایی استفاده شود و زمان تماس برای هر پایه به حداقل برسد تا از انتقال حرارت به سمت بالا در طول پایه و آسیب به دای داخلی یا پکیج پلاستیکی جلوگیری شود. در طول مونتاژ باید روش‌های صحیح کنترل ESD (تخلیه الکترواستاتیک) رعایت شود، زیرا پیوندهای LED به الکتریسیته ساکن حساس هستند. ذخیره‌سازی باید در محدوده دمایی مشخص شده 35- تا 85+ درجه سانتی‌گراد در یک محیط کم‌رطوبت انجام شود.

7. پیشنهادات کاربردی

7.1 سناریوهای کاربردی معمول

• مولتی‌مترهای دیجیتال و تجهیزات آزمایش:ارائه خوانش واضح و روشن از مقادیر اندازه‌گیری شده.
• پنل‌های کنترل صنعتی:نمایش نقطه‌های تنظیم، شمارنده‌ها، مقادیر تایمر یا کدهای وضعیت.
• الکترونیک مصرفی:نمایشگر برای تجهیزات صوتی، لوازم آشپزخانه یا سیستم‌های کنترل آب و هوا.
• نمایشگرهای جانبی خودرو:برای گیج‌های کمکی (ولت‌متر، دورسنج) که در آن روشنایی بالا برای قابلیت دید در نور روز مورد نیاز است.
• رابط‌های سیستم نهفته:به عنوان یک خروجی ساده و مستقیم برای میکروکنترلرها یا PLCها.

7.2 ملاحظات طراحی

• روش درایو:از درایورهای جریان ثابت یا مقاومت‌های محدودکننده جریان سری برای هر خط آند استفاده کنید. محدوده وسیع V_Fطراحی‌های مبتنی بر ولتاژ را غیرعملی می‌سازد.
• مالتی‌پلکسینگ:طراحی کاتد مشترک برای مالتی‌پلکسینگ ایده‌آل است. درایو باید به اندازه کافی سریع بین دو پایه کاتد چرخه کند تا از سوسو زدن قابل مشاهده جلوگیری شود (معمولاً >60 هرتز). جریان پیک قطعه را بر اساس چرخه کاری محاسبه کنید (به عنوان مثال، برای چرخه کاری 1/2 برای هر رقم، جریان پیک می‌تواند تا 2 برابر جریان متوسط مورد نظر باشد، اما نباید از مقدار پیک 90mA تجاوز کند).
• اتلاف توان:اتلاف توان کل را محاسبه کنید، به ویژه زمانی که چندین قطعه به طور همزمان روشن هستند. اطمینان حاصل کنید که PCB در صورت عملکرد نزدیک به محدودیت‌های حداکثر یا در دمای محیط بالا، تخلیه حرارتی کافی را فراهم می‌کند.
• زاویه دید:نمایشگر را با در نظر گرفتن زاویه دید گسترده آن قرار دهید تا خوانایی برای کاربر نهایی به حداکثر برسد.

8. مقایسه و تمایز فنی

در مقایسه با فناوری‌های قدیمی‌تر مانند نمایشگرهای رشته‌ای یا فلورسنت خلأ (VFD)، LTD-4708JR مصرف توان به مراتب کمتر، قابلیت اطمینان بالاتر و زمان پاسخ سریع‌تری ارائه می‌دهد. در مقایسه با LEDهای قرمز استاندارد GaAsP، فناوری AlInGaP بازده نوری برتر (روشنایی بالاتر برای جریان یکسان)، پایداری دمایی بهتر و رنگ قرمز اشباع‌شده‌تر و خالص‌تری (خلوص رنگ بالاتر به دلیل پهنای طیفی باریک‌تر) فراهم می‌کند. در مقایسه با جایگزین‌های معاصر مانند OLED برای این اندازه، روشنایی پیک بالاتر، عمر طولانی‌تر و عملکرد بهتر در شرایط نور محیطی بالا را ارائه می‌دهد، اگرچه با رنگ و فرمت ثابت.

9. پرسش‌های متداول (بر اساس پارامترهای فنی)

س: آیا می‌توانم این نمایشگر را مستقیماً از یک پایه میکروکنترلر 5 ولتی راه‌اندازی کنم؟

ج: خیر. ولتاژ پیشروی تا 2.6 ولت است و یک پایه میکروکنترلر نمی‌تواند جریان تنظیم شده ارائه دهد. شما باید از یک مدار درایو (ترانزیستور/MOSFET) با یک مقاومت محدودکننده جریان سری یا یک IC درایور LED اختصاصی استفاده کنید.

س: تفاوت بین طول موج اوج و طول موج غالب چیست؟

ج: طول موج اوج جایی است که بیشترین توان نوری ساطع می‌شود. طول موج غالب، طول موج واحدی است که توسط چشم انسان هنگام نگاه کردن به رنگ درک می‌شود و از طیف کامل محاسبه می‌شود. آن‌ها اغلب نزدیک اما یکسان نیستند.

س: چگونه می‌توانم روشنایی یکنواخت در تمام ارقام و قطعات را به دست آورم؟

ج: از نسبت تطابق شدت نوردهی به عنوان راهنما استفاده کنید. برای بهترین نتایج، از درایو جریان ثابت استفاده کنید و اطمینان حاصل کنید که طرح مالتی‌پلکس شما همان جریان متوسط مؤثر را به هر قطعه اعمال می‌کند. اگر یکنواختی حیاتی است، دستگاه‌ها را از یک دسته شدت نور یکسان انتخاب کنید.

س: چرا یک ضریب کاهش برای جریان پیوسته وجود دارد؟

ج: بازدهی LED کاهش می‌یابد و خطر فرار حرارتی با افزایش دما افزایش می‌یابد. کاهش جریان در دمای محیط بالاتر، دمای پیوند را در محدوده ایمن نگه می‌دارد و قابلیت اطمینان بلندمدت را تضمین می‌کند.

10. مطالعه موردی طراحی و استفاده

سناریو: طراحی یک ماژول شمارنده/تایمر دیجیتال ساده.LTD-4708JR برای وضوح و مصرف توان پایین آن انتخاب شده است. از یک میکروکنترلر با دو پورت I/O 8 بیتی استفاده شده است. یک پورت 8 آند (7 قطعه + DP) را از طریق مقاومت‌های سری 100Ω (محاسبه شده برای جریان قطعه حدود 20mA در منطق 5V میکروکنترلر و V_Fمعمول) کنترل می‌کند. دو کاتد مشترک به ترانزیستورهای NPN متصل شده‌اند که بیس آن‌ها توسط دو پایه دیگر میکروکنترلر راه‌اندازی می‌شوند. فریم‌ور مالتی‌پلکسینگ را پیاده‌سازی می‌کند: هر دو ترانزیستور را خاموش می‌کند، پورت آند را برای قطعات مورد نیاز رقم 1 تنظیم می‌کند، ترانزیستور رقم 1 را به مدت 5ms روشن می‌کند، سپس برای رقم 2 تکرار می‌کند. این چرخه در 100Hz اجرا می‌شود و سوسو زدن را حذف می‌کند. جریان متوسط هر قطعه حدود 10mA است (20mA * چرخه کاری 50%) که به خوبی در محدوده مقدار پیوسته 25mA قرار دارد. طراحی از کنتراست بالای نمایشگر بهره می‌برد و آن را در محیط کارگاهی قابل خواندن می‌سازد.

11. اصل عملکرد

دستگاه بر اساس اصل الکترولومینسانس در یک پیوند p-n نیمه‌هادی عمل می‌کند. هنگامی که یک ولتاژ پیشروی بیش از پتانسیل داخلی پیوند اعمال می‌شود (آند نسبت به کاتد مثبت)، الکترون‌ها از ناحیه نوع n و حفره‌ها از ناحیه نوع p به ناحیه فعال (چاه‌های کوانتومی در لایه AlInGaP) تزریق می‌شوند. در آنجا، الکترون‌ها با حفره‌ها بازترکیب شده و انرژی را به شکل فوتون آزاد می‌کنند. انرژی گاف نواری خاص ماده AlInGaP طول موج (رنگ) فوتون‌های ساطع شده را تعیین می‌کند، در این مورد، نور قرمز در حدود 639 نانومتر. زیرلایه غیرشفاف GaAs نور ساطع شده به سمت بالا را جذب می‌کند و بیشتر خروجی نوری را از بالای دستگاه هدایت می‌کند که بازدهی و کنتراست را افزایش می‌دهد. هفت قطعه، چیپ‌های LED منفرد یا بخش‌های چیپ هستند که برای تشکیل الگوهای عددی استاندارد سیم‌کشی شده‌اند.

12. روندهای فناوری

فناوری AlInGaP یک راه‌حل بالغ و به شدت بهینه‌شده برای LEDهای قرمز، نارنجی و زرد با بازدهی بالا است. روندهای فعلی در فناوری نمایشگر به سمت گزینه‌های تمام‌رنگ، وضوح بالا و انعطاف‌پذیر مانند Micro-LED و OLED پیشرفته در حرکت است. با این حال، برای نمایشگرهای عددی و الفبایی-عددی تک‌رنگ، با روشنایی بالا، کم‌هزینه و فوق‌العاده قابل اطمینان، LEDهای قطعه‌ای مبتنی بر فناوری‌هایی مانند AlInGaP همچنان بسیار مرتبط هستند. توسعه‌های آینده ممکن است بر افزایش بیشتر بازدهی (لومن بر وات)، بهبود عملکرد در دمای بالا و یکپارچه‌سازی الکترونیک درایو مستقیماً در داخل پکیج ("نمایشگرهای هوشمند") برای ساده‌سازی طراحی سیستم متمرکز شوند. اصل هسته‌ای قابلیت اطمینان و قابلیت دید در شرایط سخت، تضمین می‌کند که این کلاس از دستگاه‌ها در آینده قابل پیش‌بینی به خدمت‌رسانی نقش‌های حیاتی صنعتی و خودرویی ادامه خواهند داد.
