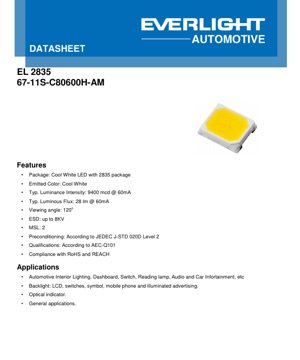

دیتاشیت LED سفید سرد 2835 - بسته‌بندی 2.8x3.5 میلی‌متر - ولتاژ 2.8 ولت - شار نوری 28 لومن - سند فنی فارسی

1. مرور محصول

این سند جزئیات مشخصات فنی یک LED سفید سرد با عملکرد بالا و نصب سطحی را در قالب بسته‌بندی استاندارد صنعتی 2835 ارائه می‌دهد. این قطعه برای قابلیت اطمینان و عملکرد پایدار در محیط‌های سخت طراحی شده است و دارای زاویه دید گسترده 120 درجه و ساختار مستحکم مناسب برای کاربردهای مختلف روشنایی و نشانگر است.

مزایای اصلی این قطعه شامل بازده نوری بالا، ویژگی‌های رنگی پایدار در شرایط عملیاتی مختلف و انطباق با استاندارهای سختگیرانه تأییدیه درجه خودرویی (AEC-Q101) است. بازارهای هدف اصلی آن شامل سیستم‌های روشنایی داخلی خودرو، نور پس‌زمینه نمایشگرها و کلیدها و کاربردهای نشانگر عمومی است که در آن‌ها خروجی نور سفید یکنواخت مورد نیاز است.

2. تحلیل عمیق پارامترهای فنی

2.1 ویژگی‌های نورسنجی و الکتریکی

این قطعه با جریان پیشرو معمول (I_F) 60 میلی‌آمپر، در محدوده مجاز 10 تا 80 میلی‌آمپر کار می‌کند. در این جریان معمول، شار نوری (Φ_v) 28 لومن (lm) را ارائه می‌دهد، با حداقل 24 لومن و حداکثر 40 لومن مطابق ساختار دسته‌بندی. ولتاژ پیشرو معمول مرتبط (V_F) 2.8 ولت است که از 2.5 تا 3.5 ولت متغیر است. طول موج غالب با نور سفید سرد مشخص می‌شود که مختصات رنگی CIE 1931 آن معمولاً در x=0.3292، y=0.3424 و با تلرانس ±0.005 است. شاخص نمود رنگ (Ra) حداقل 80 تعیین شده است که وفاداری رنگی خوبی برای اشیاء روشن شده تضمین می‌کند.

2.2 پارامترهای حرارتی و قابلیت اطمینان

مدیریت حرارتی برای طول عمر LED حیاتی است. مقاومت حرارتی پیوند به نقطه لحیم‌کاری با دو مقدار مشخص شده است: یک اندازه‌گیری الکتریکی (R_{th JS el}) معادل 50 کلوین بر وات و یک اندازه‌گیری واقعی (R_{th JS real}) معادل 100 کلوین بر وات. حداکثر دمای مطلق پیوند (T_J) 125 درجه سانتی‌گراد است. این قطعه برای محدوده دمای عملیاتی 40- تا 110+ درجه سانتی‌گراد درجه‌بندی شده است. دارای محافظت قوی ESD است و می‌تواند تا 8 کیلوولت (مدل بدن انسان) را تحمل کند. قطعه برای سطح حساسیت رطوبت (MSL) 2 تأیید شده و شامل پیش‌شرط‌سازی مطابق با JEDEC J-STD-020D است.

2.3 حداکثر مقادیر مطلق

پایبندی به این محدودیت‌ها برای جلوگیری از آسیب دائمی ضروری است. حداکثر اتلاف توان پیوسته (P_d) 280 میلی‌وات است. جریان پیشرو نباید به طور پیوسته از 80 میلی‌آمپر تجاوز کند. یک جریان موجی (I_FM) معادل 1500 میلی‌آمپر برای شرایط پالسی مشخص شده است. این قطعه برای کار در بایاس معکوس طراحی نشده است. حداکثر دمای لحیم‌کاری در طی فرآیند ری‌فلو 260 درجه سانتی‌گراد به مدت 30 ثانیه است.

3. توضیح سیستم دسته‌بندی

خروجی LED به دسته‌هایی تقسیم می‌شود تا یکنواختی در دسته‌های تولیدی تضمین شود. دسته‌بندی اولیه بر اساس شار نوری و شدت نور مرتبط است.

3.1 دسته‌های شار نوری

دسته‌های شار نوری موجود برای این محصول در جدول دیتاشیت برجسته شده‌اند. این دسته‌ها از گروه‌های خروجی پایین مانند B1 (24-21 لومن) تا گروه‌های خروجی بالاتر متغیر هستند. قطعه معمول، همانطور که در ویژگی‌ها فهرست شده، بر اساس مقدار معمول 28 لومن، در دسته B7 (30-27 لومن) یا مشابه آن قرار می‌گیرد. طراحان باید در هنگام سفارش، کد دسته مناسب را انتخاب کنند تا خروجی نور مورد نیاز برای کاربرد خود را تضمین کنند.

4. تحلیل منحنی‌های عملکرد

4.1 جریان پیشرو در مقابل ولتاژ پیشرو (منحنی IV)

نمودار یک رابطه غیرخطی را نشان می‌دهد که برای LEDها معمول است. ولتاژ با افزایش جریان افزایش می‌یابد اما نرخ افزایش در جریان‌های بالاتر کمی کاهش می‌یابد. این منحنی برای طراحی مدار درایور محدودکننده جریان ضروری است.

4.2 شار نوری نسبی در مقابل جریان پیشرو

خروجی نور در سطوح پایین‌تر به صورت فوق‌خطی با جریان افزایش می‌یابد و در نزدیکی نقطه معمول 60 میلی‌آمپر خطی‌تر می‌شود. کارکرد به میزان قابل توجهی بالاتر از 60 میلی‌آمپر، بازدهی کاهش‌یافته و تنش حرارتی افزایش‌یافته‌ای به همراه دارد.

4.3 شار نوری نسبی در مقابل دمای پیوند

این یک نمودار حیاتی برای طراحی حرارتی است. شار نوری با افزایش دمای پیوند کاهش می‌یابد. خروجی در 100 درجه سانتی‌گراد به طور قابل توجهی کمتر از 25 درجه سانتی‌گراد است. برای حفظ خروجی نور پایدار در طول عمر محصول، نیاز به هیت‌سینک مؤثر است.

4.4 جابجایی رنگی در مقابل دمای پیوند و جریان

نمودارهای ΔCIE x و ΔCIE y جابجایی‌های جزئی در مختصات رنگی را با تغییرات هم در دمای پیوند و هم در جریان پیشرو نشان می‌دهند. این جابجایی‌ها در محدوده کوچکی (±0.02) هستند که نشان‌دهنده پایداری رنگی خوب است و برای کاربردهایی که نیاز به نقطه سفید یکنواخت دارند حیاتی است.

4.5 منحنی کاهش جریان پیشرو

این منحنی حداکثر جریان پیشرو پیوسته مجاز را به عنوان تابعی از دمای پد لحیم‌کاری تعریف می‌کند. به عنوان مثال، در دمای پد 90 درجه سانتی‌گراد، حداکثر جریان 80 میلی‌آمپر است. در 110 درجه سانتی‌گراد، این مقدار تقریباً به 53 میلی‌آمپر کاهش می‌یابد. کارکرد زیر 10 میلی‌آمپر توصیه نمی‌شود.

4.6 قابلیت مجاز پردازش پالس

این نمودار به طراحان اجازه می‌دهد تا جریان‌های پیک پالس ایمن (I_F(A)) را برای عرض پالس‌های مختلف (t_p) و چرخه وظیفه (D) تعیین کنند. این امکان استفاده از جریان‌های لحظه‌ای بالاتر برای کارکرد پالسی، مانند در نورپردازی مالتی‌پلکس یا نشانگرهای چشمک‌زن، بدون تجاوز از محدودیت‌های توان متوسط را فراهم می‌کند.

4.7 توزیع طیفی

نمودار توزیع توان طیفی نسبی، یک قله در ناحیه طول موج آبی (حدود 460-450 نانومتر) از چیپ LED را نشان می‌دهد که با انتشار زرد گسترده‌تر از فسفر ترکیب شده و منجر به طیف سفید سرد می‌شود. عدم وجود خروجی قابل توجه در نواحی قرمز عمیق یا مادون قرمز برای LEDهای سفید معمول است.

5. اطلاعات مکانیکی و بسته‌بندی

5.1 ابعاد بسته‌بندی

LED از فوت‌پرینت بسته‌بندی 2835 استفاده می‌کند که معمولاً دارای ابعاد تقریبی 2.8 میلی‌متر طول و 3.5 میلی‌متر عرض است. نقشه دقیق ابعاد، شامل ارتفاع، شکل لنز و مکان پدها، در بخش ابعاد مکانیکی دیتاشیت ارائه شده است. تلرانس‌ها برای مونتاژ خودکار پیک‌اند‌پلیس حیاتی هستند.

5.2 شناسایی قطبیت و طراحی پد

آند و کاتد روی قطعه علامت‌گذاری شده‌اند، معمولاً با یک نشانگر بصری مانند یک شکاف یا علامت سبز در سمت کاتد. طرح پد لحیم‌کاری توصیه شده ارائه شده است تا اتصال لحیم‌کاری قابل اطمینان، هدایت حرارتی مناسب به PCB و جلوگیری از پدیده "تومب‌ستونینگ" در طی ری‌فلو تضمین شود. طراحی پد اغلب شامل وایاهای حرارتی زیر پد حرارتی قطعه برای انتقال حرارت به لایه‌های دیگر PCB یا یک هیت‌سینک است.

6. دستورالعمل‌های لحیم‌کاری و مونتاژ

6.1 پروفیل لحیم‌کاری ری‌فلو

یک پروفیل ری‌فلو دقیق برای جلوگیری از شوک حرارتی و آسیب مشخص شده است. پارامترهای کلیدی شامل شیب پیش‌گرم، ناحیه خیساندن، دمای اوج که از 260 درجه سانتی‌گراد تجاوز نکند و نرخ خنک‌سازی کنترل‌شده است. زمان بالاتر از نقطه مایع (TAL) و زمان در محدوده 5 درجه سانتی‌گراد دمای اوج، محدودیت‌های حیاتی هستند که باید رعایت شوند تا یکپارچگی اتصال لحیم‌کاری و قابلیت اطمینان LED حفظ شود.

6.2 احتیاط‌های استفاده

احتیاط‌های کلی دست‌کاری شامل اجتناب از تنش مکانیکی روی لنز، جلوگیری از آلودگی سطح نوری و استفاده از محافظ‌های ESD مناسب در حین دست‌کاری است. اگر سطح MSL تجاوز شده باشد یا کیسه برای مدت بیشتر از عمر مفید مشخص شده باز مانده باشد، قطعه باید در کیسه اصلی ضد رطوبت خود با ماده خشک‌کننده نگهداری شود.

7. اطلاعات بسته‌بندی و سفارش

LEDها روی نوار و قرقره عرضه می‌شوند تا با تجهیزات مونتاژ خودکار پرسرعت سازگار باشند. اطلاعات بسته‌بندی جزئیات ابعاد قرقره، عرض نوار، فاصله جیب‌ها و جهت قطعات روی نوار را شرح می‌دهد. ساختار شماره قطعه ویژگی‌های کلیدی مانند کد محصول پایه (مثلاً 67-11S-C80600H-AM) را کدگذاری می‌کند که ممکن است با دسته‌های شار/رنگ خاص مرتبط باشد. بخش اطلاعات سفارش نحوه مشخص کردن کدهای دسته مورد نظر و مقادیر بسته‌بندی را روشن می‌سازد.

8. توصیه‌های کاربردی

8.1 سناریوهای کاربردی معمول

• روشنایی داخلی خودرو:روشنایی داشبورد، نور پس‌زمینه کلیدها، چراغ‌های مطالعه و دکمه‌های سیستم اینفوتینمنت. تأییدیه AEC-Q101 آن را برای این کاربردهای محیط سخت مناسب می‌سازد.
• نور پس‌زمینه:به دلیل روشنایی بالا و زاویه دید گسترده، برای پنل‌های LCD با نور لبه‌ای یا مستقیم، کلیدهای ممبران، نشانگرهای نمادین و نمایشگرهای تبلیغاتی کوچک ایده‌آل است.
• نشانگر عمومی:نشانگرهای وضعیت، چراغ‌های پنل و نورپردازی تزئینی که در آن‌ها نقطه سفید سرد مورد نظر است.

8.2 ملاحظات طراحی

• مدار درایور:یک درایور جریان ثابت برای اطمینان از خروجی نور و رنگ پایدار الزامی است. درایور باید بر اساس محدوده V_Fو I_F.
• مدیریت حرارتی:لایه‌بندی PCB باید تبادل حرارت را تسهیل کند. استفاده از یک پد تخلیه حرارتی که از طریق چندین وایا به یک صفحه زمین یا ناحیه مسی اختصاصی متصل شده است، به شدت توصیه می‌شود. برای دمای محیط عملیاتی مورد انتظار باید به منحنی کاهش مراجعه کرد.
• طراحی نوری:زاویه دید 120 درجه یک توزیع شبه لامبرتی است. برای نور متمرکز یا جهت‌دار، اپتیک ثانویه (لنزها، رفلکتورها) ضروری خواهد بود. هنگام طراحی روکش‌ها یا دیفیوزرها باید به جنس لنز خود LED توجه کرد.

9. مقایسه و تمایز فنی

در مقایسه با LEDهای 2835 درجه تجاری استاندارد، تمایزهای کلیدی این قطعه، تأییدیه خودرویی (AEC-Q101) و مشخصات قابلیت اطمینان بالاتر آن است. این قطعه راه‌حلی مستحکم برای کاربردهایی ارائه می‌دهد که چرخه‌های دمایی، رطوبت و قابلیت اطمینان بلندمدت در آن‌ها حیاتی است. محافظت ESD مشخص‌شده 8 کیلوولت نیز از بسیاری LEDهای پایه برتر است و استحکام دست‌کاری بهتری ارائه می‌دهد. ساختار دسته‌بندی دقیق، کنترل سخت‌گیرانه‌تری بر خروجی نور برای کاربردهایی که نیاز به یکنواختی در بین چندین واحد دارند فراهم می‌کند.

10. پرسش‌های متداول (بر اساس پارامترهای فنی)

س: آیا می‌توانم این LED را مستقیماً از منبع تغذیه 3.3 یا 5 ولت راه‌اندازی کنم؟

پ: خیر. LED یک قطعه جریان‌محور است. شما باید از یک مقاومت سری محدودکننده جریان یا ترجیحاً یک مدار درایور جریان ثابت استفاده کنید. مقدار مقاومت مورد نیاز به ولتاژ منبع تغذیه و ولتاژ پیشرو LED در جریان مورد نظر بستگی دارد.

س: چرا دو مقدار مختلف مقاومت حرارتی (50 کلوین بر وات و 100 کلوین بر وات) وجود دارد؟

پ: روش الکتریکی (50 کلوین بر وات) یک اندازه‌گیری سریع‌تر است اما می‌تواند مقاومت حرارتی واقعی را کمتر از حد واقعی تخمین بزند. اندازه‌گیری واقعی (100 کلوین بر وات) دقیق‌تر است و باید برای مدل‌سازی حرارتی جدی استفاده شود. همیشه برای طراحی قابل اطمینان از مقدار محافظه‌کارانه‌تر (بالاتر) استفاده کنید.

س: اگر LED را در حداکثر دمای پیوند 125 درجه سانتی‌گراد به کار ببرم چه اتفاقی می‌افتد؟

پ: کارکرد در حداکثر مقدار مطلق، به دلیل تسریع در کاهش لومن‌ها و تخریب احتمالی فسفر، طول عمر LED را به شدت کاهش می‌دهد. طراحی باید هدفش حفظ دمای پیوند در پایین‌ترین حد ممکن، ترجیحاً زیر 85 درجه سانتی‌گراد برای عمر طولانی باشد.

س: هنگام سفارش چگونه کد دسته را تفسیر کنم؟

پ: کد دسته (مثلاً B7) حداقل و حداکثر شار نوری تضمین‌شده برای آن دسته از LEDها را تعریف می‌کند. شما باید دسته مورد نیاز را در سفارش خود مشخص کنید تا LEDهایی با عملکرد مورد نیاز برای یکنواختی روشنایی کاربرد خود دریافت کنید.

11. مثال‌های عملی طراحی و استفاده

11.1 نور پس‌زمینه کلاستر داشبورد خودرو

در این کاربرد، چندین LED برای تأمین نور پس‌زمینه یکنواخت برای گیج‌ها و صفحه LCD چیده می‌شوند. ملاحظات طراحی شامل: انتخاب یک دسته شار یکنواخت (مثلاً B7) برای اجتناب از نقاط روشن/تیره؛ استفاده از یک آرایه درایور جریان ثابت قابل تنظیم با PWM برای کنترل روشنایی؛ پیاده‌سازی یک طراحی حرارتی مستحکم روی PCB برای تحمل دمای محیط بالای داخل داشبورد خودرو؛ و اطمینان از سازگاری طراحی نوری (راه‌نماهای نور، دیفیوزرها) با الگوی انتشار 120 درجه‌ای LED برای دستیابی به روشنایی یکنواخت است.

11.2 نشانگر پنل کنترل صنعتی

برای یک نشانگر وضعیت روی ماشین کارخانه، ممکن است از یک LED منفرد استفاده شود. می‌توان یک مدار ساده با یک مقاومت سری از منبع DC 24 ولت طراحی کرد و مقدار مقاومت را به صورت R = (24V - V_F) / I_Fمحاسبه کرد. استفاده از حداکثر V_Fمعادل 3.5 ولت تضمین می‌کند که جریان حتی برای دستگاه‌های با بالاترین V_Fاز 60 میلی‌آمپر تجاوز نکند. زاویه دید گسترده تضمین می‌کند که نشانگر از موقعیت‌های مختلف اپراتور قابل مشاهده باشد.

12. اصل عملکرد

این یک LED سفید تبدیل‌شده با فسفر است. هسته آن یک چیپ نیمه‌هادی (معمولاً مبتنی بر InGaN) است که هنگام بایاس مستقیم (الکترولومینسانس) در طیف آبی نور ساطع می‌کند. این نور آبی به لایه‌ای از پوشش فسفر زرد (و اغلب قرمز) که روی یا اطراف چیپ رسوب داده شده است برخورد می‌کند. فسفر بخشی از نور آبی را جذب کرده و آن را به عنوان طیف گسترده‌تری از نور زرد و قرمز بازمی‌تاباند. مخلوط نور آبی باقی‌مانده و نور زرد/قرمز تبدیل‌شده توسط چشم انسان به عنوان نور سفید درک می‌شود. نسبت دقیق نور آبی به نور تبدیل‌شده توسط فسفر، دمای رنگ مرتبط (CCT) را تعیین می‌کند که منجر به مشخصه "سفید سرد" این دستگاه می‌شود.

13. روندهای فناوری

روند کلی در LEDهای SMD مانند بسته‌بندی 2835 به سمت بازده نوری بالاتر (لومن بیشتر در هر وات)، نمود رنگ بهبودیافته (مقادیر CRI و R9 بالاتر برای بازتاب قرمز) و قابلیت اطمینان بیشتر در دمای عملیاتی بالاتر است. همچنین تلاشی برای یکنواختی رنگی بیشتر (بیضی‌های مک‌آدام کوچکتر) و هزینه کمتر در هر لومن وجود دارد. در کاربردهای خودرویی، تقاضا برای LEDهایی است که بتوانند محدوده دمایی حتی بالاتر و چرخه‌های حرارتی تهاجمی‌تری را تحمل کنند. ادغام الکترونیک درایور و چندین چیپ LED در بسته‌های واحد (COB - چیپ روی برد، یا ماژول‌های LED یکپارچه) روند مهم دیگری است، اگرچه قطعات گسسته مانند این LED 2835 برای طراحی‌های نورپردازی توزیع‌شده و انعطاف‌پذیر ضروری باقی می‌مانند.
