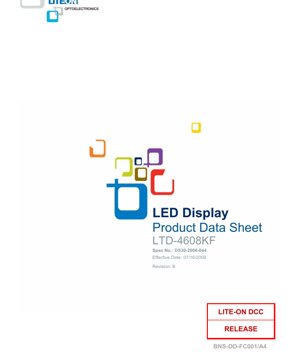

دیتاشیت نمایشگر LED مدل LTD-4608KF - ارتفاع رقم 0.4 اینچ - AlInGaP زرد نارنجی - ولتاژ پیشرو 2.6 ولت - سند فنی فارسی

1. مرور کلی محصول

LTD-4608KF یک ماژول نمایشگر الفبایی-عددی هفت قسمتی (سون سگمنت) دو رقمی با عملکرد بالا است. عملکرد اصلی آن ارائه نشانگر عددی و الفبایی محدود واضح و قابل اعتماد در طیف گسترده‌ای از تجهیزات الکترونیکی است. مزیت اصلی این دستگاه در استفاده از ماده نیمه‌هادی پیشرفته AlInGaP (آلومینیوم ایندیم گالیم فسفید) برای تراشه‌های LED نهفته است که در مقایسه با فناوری‌های قدیمی‌تر مانند GaAsP استاندارد، بازدهی و خلوص رنگ برتری ارائه می‌دهد. این امر منجر به مزایای کلیدی ذکر شده در ویژگی‌های آن می‌شود: روشنایی بالا، ظاهر عالی کاراکتر با سگمنت‌های یکنواخت، زاویه دید گسترده و قابلیت اطمینان حالت جامد. دستگاه بر اساس شدت نور دسته‌بندی شده و در بسته‌بندی بدون سرب مطابق با مقررات زیست‌محیطی ارائه می‌شود. نیاز کم آن به توان، آن را برای کاربردهای مبتنی بر باتری یا حساس به انرژی در سراسر الکترونیک مصرفی، ابزار دقیق صنعتی، تجهیزات آزمایشی و نمایشگرهای پنل مناسب می‌سازد.

2. تفسیر عینی عمیق پارامترهای فنی

2.1 ویژگی‌های نورسنجی و نوری

عملکرد نوری تحت یک شرایط آزمایش استاندارد جریان پیشرو (IF) 20 میلی‌آمپر برای هر سگمنت تعریف شده است.شدت نور متوسط (IV)دارای مقدار معمول 44000 میکروکاندلا است، با مقدار حداقل مشخص شده 27520 میکروکاندلا. این پارامتر نشان‌دهنده روشنایی درک شده سگمنت‌های روشن است.نسبت تطابق شدت نوربین سگمنت‌ها در یک ناحیه روشن مشابه حداکثر 2:1 مشخص شده است که یکنواختی بصری در سراسر نمایشگر را تضمین می‌کند. رنگ توسططول موج اوج تابش (λp)معادل 611 نانومتر وطول موج غالب (λd)معادل 605 نانومتر تعریف می‌شود که آن را در ناحیه زرد-نارنجی طیف مرئی قرار می‌دهد.نیم‌عرض خط طیفی (Δλ)17 نانومتر است که نشان‌دهنده توزیع طیفی نسبتاً باریک است که به رنگ اشباع شده و خالص کمک می‌کند.

2.2 ویژگی‌های الکتریکی

پارامتر الکتریکی کلیدیولتاژ پیشرو هر سگمنت (VF)است که معمولاً 2.6 ولت و حداکثر 2.6 ولت در 20 میلی‌آمپر است. حداقل آن 2.05 ولت ذکر شده است. این ولتاژ برای طراحی مدار محدودکننده جریان حیاتی است.جریان معکوس هر سگمنت (IR)حداکثر 100 میکروآمپر در ولتاژ معکوس (VR) 5 ولت است که نشتی در حالت خاموش را نشان می‌دهد. رتبه‌بندی‌های حداکثر مطلق محدودیت‌های عملیاتی را تعریف می‌کنند: یکجریان پیشرو پیوسته هر سگمنتمعادل 25 میلی‌آمپر در 25 درجه سانتی‌گراد، که به صورت خطی با نرخ 0.28 میلی‌آمپر/درجه سانتی‌گراد بالاتر از آن دما کاهش می‌یابد. یکجریان پیشرو پیکمعادل 60 میلی‌آمپر تحت شرایط پالسی (چرخه وظیفه 1/10، عرض پالس 0.1 میلی‌ثانیه) مجاز است. حداکثراتلاف توان هر سگمنت70 میلی‌وات و حداکثرولتاژ معکوس5 ولت است.

2.3 رتبه‌بندی‌های حرارتی و محیطی

دستگاه برای یکمحدوده دمای عملیاتیمعادل 35- درجه سانتی‌گراد تا 105+ درجه سانتی‌گراد و یکمحدوده دمای ذخیره‌سازییکسان رتبه‌بندی شده است. این محدوده گسترده عملکرد در محیط‌های خشن را تضمین می‌کند. یکشرایط لحیم‌کاریخاص ارائه شده است: پایه‌ها می‌توانند تا 260 درجه سانتی‌گراد به مدت 3 ثانیه قرار گیرند، با این شرط که بدنه خود واحد در طول مونتاژ از حداکثر دمای رتبه‌بندی شده آن تجاوز نکند. این امر برای فرآیندهای لحیم‌کاری موجی یا ریفلو حیاتی است.

3. توضیح سیستم دسته‌بندی (بینینگ)

دیتاشیت به صراحت بیان می‌کند که دستگاهبر اساس شدت نور دسته‌بندی شده است. این بدان معناست که LEDها بر اساس خروجی نور اندازه‌گیری شده در جریان آزمایش استاندارد، آزمایش و مرتب (بینینگ) می‌شوند. مقادیر حداقل (27520 میکروکاندلا) و معمول (44000 میکروکاندلا) ارائه شده، مرزهای دسته‌های احتمالی موجود را تعریف می‌کنند. طراحان می‌توانند یک دسته خاص را مشخص کنند تا از یکنواختی روشنایی در چندین نمایشگر در یک محصول اطمینان حاصل کنند. دیتاشیت برای این شماره قطعه خاص، دسته‌های جداگانه‌ای برای طول موج (رنگ) یا ولتاژ پیشرو نشان نمی‌دهد، که نشان می‌دهد این پارامترها به طور دقیق در محدوده‌های حداقل/معمول/حداکثر ذکر شده کنترل می‌شوند.

4. تحلیل منحنی‌های عملکرد

در حالی که نمودارهای خاص در متن ارائه شده به تفصیل شرح داده نشده‌اند، منحنی‌های معمول برای چنین دستگاهی شامل موارد زیر خواهد بود:

• شدت نور نسبی در مقابل جریان پیشرو (منحنی I-V):این نمودار نشان می‌دهد که چگونه خروجی نور با جریان افزایش می‌یابد، معمولاً در یک رابطه تقریباً خطی در محدوده عملیاتی، قبل از کاهش بازده در جریان‌های بسیار بالا.
• ولتاژ پیشرو در مقابل جریان پیشرو:نمایش مشخصه نمایی I-V دیود، که برای تعیین ولتاژ درایو لازم حیاتی است.
• شدت نور نسبی در مقابل دمای محیط:این منحنی کاهش خروجی نور با افزایش دمای اتصال را نشان می‌دهد، که یک ملاحظه کلیدی برای کاربردهای دمای بالا است.
• توزیع طیفی:نموداری که شدت نور تابیده شده در طول‌موج‌ها را نشان می‌دهد، حول اوج 611 نانومتر با نیم‌عرض 17 نانومتر متمرکز شده است.

این منحنی‌ها به طراحان اجازه می‌دهد تا عملکرد تحت شرایط غیراستاندارد را پیش‌بینی کرده و مدار درایو را برای بازدهی و طول عمر بهینه‌سازی کنند.

5. اطلاعات مکانیکی و بسته‌بندی

دستگاه دارای یک بسته دو ردیفه استاندارد 10 پایه (DIP) است. ارتفاع رقم 0.4 اینچ (10.16 میلی‌متر) است. بسته دارایصورتی خاکستری با سگمنت‌های سفیداست که کنتراست را هنگامی که سگمنت‌ها خاموش هستند افزایش می‌دهد. نقشه ابعادی تمام اندازه‌گیری‌های حیاتی از جمله عرض کلی، ارتفاع، فاصله ارقام و فاصله و طول پایه (پین) را مشخص می‌کند. تلرانس‌ها عموماً ±0.25 میلی‌متر است، با تلرانس جابجایی نوک پین ±0.4 میلی‌متر.نمودار مدار داخلیبه وضوح نشان می‌دهد که این یک پیکربندیآند مشترکاست، با دو پایه آند مشترک جداگانه: یکی برای رقم 1 (پین 9) و دیگری برای رقم 2 (پین 4). این امر امکان مالتی‌پلکس کردن دو رقم را فراهم می‌کند.

6. اتصال پایه‌ها و پیکربندی مدار

چینش پایه‌ها به شرح زیر است: پایه 1: کاتد C، پایه 2: کاتد D.P. (نقطه اعشار)، پایه 3: کاتد E، پایه 4: آند مشترک (رقم 2)، پایه 5: کاتد D، پایه 6: کاتد F، پایه 7: کاتد G، پایه 8: کاتد B، پایه 9: آند مشترک (رقم 1)، پایه 10: کاتد A. نقطه اعشار سمت راست یکپارچه است. پیکربندی آند مشترک به این معنی است که برای روشن کردن یک سگمنت، پایه کاتد مربوطه آن باید در سطح پایین درایو شود (به زمین یا یک سینک جریان متصل شود) در حالی که پایه آند مشترک رقم آن در سطح بالا درایو می‌شود (از طریق یک مقاومت محدودکننده جریان به VCC متصل شود). این ساختار برای درایو مالتی‌پلکس ایده‌آل است و به طور قابل توجهی تعداد پایه‌های I/O میکروکنترلر مورد نیاز را کاهش می‌دهد.

7. دستورالعمل‌های لحیم‌کاری و مونتاژ

دستورالعمل اصلی شرایط لحیم‌کاری است:260 درجه سانتی‌گراد حداکثر به مدت 3 ثانیه، اندازه‌گیری شده در فاصله 1/16 اینچ (تقریباً 1.6 میلی‌متر) زیر صفحه نشیمن. این یک پارامتر استاندارد پروفایل ریفلو بدون سرب است. جلوگیری از تجاوز دمای بدنه نمایشگر LED از حداکثر دمای رتبه‌بندی شده آن در طول این فرآیند ضروری است. احتیاط‌های استاندارد ESD (تخلیه الکترواستاتیک) باید در طول جابجایی رعایت شود. برای تمیز کردن، باید از روش‌های سازگار با بسته‌های پلاستیکی LED استفاده کرد و از تمیز کردن اولتراسونیک که ممکن است به باندهای سیم داخلی آسیب برساند، اجتناب کرد.

8. پیشنهادات کاربردی

8.1 سناریوهای کاربردی معمول

این نمایشگر برای کاربردهایی که نیاز به خوانش عددی واضح با اندازه متوسط دارند مناسب است. مثال‌ها عبارتند از: مولتی‌مترهای دیجیتال، فرکانس‌شمارها، واحدهای منبع تغذیه، نشانگرهای کنترل فرآیند، نمایشگرهای دستگاه‌های پزشکی، گیج‌های جانبی خودرو و نمایشگرهای پایانه‌های فروش. محدوده دمای گسترده آن، آن را برای تجهیزات داخلی و فضای باز محافظت شده قابل استفاده می‌سازد.

8.2 ملاحظات طراحی

• محدود کردن جریان:مقاومت‌های محدودکننده جریان خارجی برای هر کاتد سگمنت یا آند مشترک اجباری هستند. مقدار مقاومت با استفاده از R = (Vcc - Vf) / If محاسبه می‌شود، که در آن Vf ولتاژ پیشرو است (از مقدار حداکثر برای محاسبه جریان بدترین حالت استفاده کنید) و If جریان پیشرو مورد نظر است (مثلاً 20 میلی‌آمپر).
• درایو مالتی‌پلکس:برای درایو هر دو رقم، یک میکروکنترلر می‌تواند به طور متناوب رقم 1 (پین 9 بالا) و رقم 2 (پین 4 بالا) را فعال کند در حالی که الگوی کاتد سگمنت مربوطه را روی پایه‌های 1-3،5-8،10 خروجی می‌دهد. نرخ تازه‌سازی باید به اندازه کافی بالا باشد (معمولاً >60 هرتز) تا از سوسو زدن قابل مشاهده جلوگیری شود.
• اتلاف توان:اطمینان حاصل کنید که جریان پیوسته هر سگمنت از حد کاهش یافته در حداکثر دمای محیط مورد انتظار تجاوز نکند.
• زاویه دید:زاویه دید گسترده امکان موقعیت‌های نصب انعطاف‌پذیر را فراهم می‌کند، اما کنتراست بهینه هنگامی حاصل می‌شود که از روبرو مشاهده شود.

9. مقایسه و تمایز فنی

متمایزکننده اصلی LTD-4608KF استفاده از فناوریAlInGaPاست. در مقایسه با LEDهای قرمز یا زرد سنتیGaAsP (گالیم آرسنید فسفید)، AlInGaP بازده نوری به مراتب بالاتری ارائه می‌دهد که منجر به روشنایی بیشتر برای همان جریان درایو می‌شود. همچنین پایداری دمایی بهتر و طول عمر عملیاتی طولانی‌تری ارائه می‌دهد. در مقایسه با LEDهای سفید یا آبی جدیدتر مبتنی برInGaN (ایندیم گالیم نیترید)که با فیلترها استفاده می‌شوند، زرد-نارنجی AlInGaP یک رنگ خالص و اشباع شده بدون پیچیدگی و اتلاف بازده لایه تبدیل فسفر ارائه می‌دهد. رنگ زرد-نارنجی خاص آن (605-611 نانومتر) اغلب به دلیل تأثیر بصری بالا و متمایز بودن آن انتخاب می‌شود.

10. پرسش‌های متداول (بر اساس پارامترهای فنی)

س: آیا می‌توانم این نمایشگر را مستقیماً از یک پایه میکروکنترلر 5 ولت درایو کنم؟

ج: خیر. شما باید از یک مقاومت محدودکننده جریان استفاده کنید. برای منبع تغذیه 5 ولت و Vf معادل 2.6 ولت در 20 میلی‌آمپر، مقدار مقاومت (5V - 2.6V) / 0.02A = 120 اهم خواهد بود. یک مقاومت استاندارد 120Ω مناسب خواهد بود.

س: هدف از داشتن دو پایه آند مشترک جداگانه چیست؟

ج: امکان مالتی‌پلکس کردن را فراهم می‌کند. با روشن کردن یک رقم در هر بار به سرعت و نمایش عدد صحیح روی آن، می‌توان دو رقم را تنها با 8 خط کنترل سگمنت (7 سگمنت + DP) و 2 خط کنترل رقم کنترل کرد، به جای 16 خط (8 خط برای هر رقم). این امر باعث صرفه‌جویی در I/O میکروکنترلر می‌شود.

س: شدت نور محدوده گسترده‌ای دارد (27520 تا 44000 میکروکاندلا). چگونه از یکنواختی روشنایی اطمینان حاصل کنم؟

ج: هنگام سفارش، یک دسته شدت نور دقیق‌تر را مشخص کنید. تولیدکنندگان اغلب قطعاتی را ارائه می‌دهند که در محدوده‌های شدت خاصی (بین) مرتب شده‌اند. مستندات کامل دسته‌بندی (بینینگ) سازنده را بررسی کنید.

س: آیا این نمایشگر برای استفاده در فضای باز در نور مستقیم خورشید مناسب است؟

ج: در حالی که روشنایی بالا و محدوده دمای گسترده‌ای دارد، نور مستقیم خورشید می‌تواند بسیار شدید باشد (بیش از 100,000 لوکس). کنتراست نمایشگر ممکن است محو شود. برای خوانایی در نور خورشید، معمولاً به نمایشگرهایی با روشنایی حتی بالاتر یا فیلترهای نوری خاص نیاز است.

11. مورد عملی طراحی و استفاده

مورد: طراحی خوانش یک ولت‌متر دیجیتال ساده.یک طراح در حال ساخت یک ولت‌متر DC 0-20 ولت با استفاده از یک میکروکنترلر با ADC است. LTD-4608KF به دلیل وضوح و سهولت رابط آن انتخاب شده است. میکروکنترلر دارای 10 پایه I/O در دسترس است. طراح 8 پایه کاتد (A-G و DP) را به 8 پایه میکروکنترلر که به عنوان خروجی پیکربندی شده‌اند متصل می‌کند. دو پایه آند مشترک به دو پایه دیگر میکروکنترلر، هر کدام از طریق یک ترانزیستور NPN کوچک (مثلاً 2N3904) برای مدیریت جریان ترکیبی سگمنت‌ها برای هر رقم متصل می‌شوند. بیس هر ترانزیستور توسط یک پایه میکروکنترلر از طریق یک مقاومت بیس درایو می‌شود. فریم‌ور نوشته شده است تا: 1) مقدار ADC را خوانده و آن را به دو رقم BCD تبدیل کند. 2) الگوی 7 قسمتی را برای هر رقم جستجو کند. 3) در یک حلقه سریع، ترانزیستور رقم 1 را روشن کند، الگوی سگمنت رقم 1 را به پایه‌های کاتد خروجی دهد، مدت کوتاهی صبر کند، رقم 1 را خاموش کند، سپس برای رقم 2 تکرار کند. این طرح مالتی‌پلکس یک خوانش دو رقمی پایدار و بدون سوسو با استفاده از تنها 10 پایه I/O ایجاد می‌کند.

12. معرفی اصول عملکرد

یک نمایشگر هفت قسمتی (سون سگمنت) مجموعه‌ای از دیودهای نورافشان (LED) است که در یک الگوی شکل هشت چیده شده‌اند. هر یک از هفت سگمنت (با برچسب A تا G) یک LED مجزا است. با روشن کردن انتخابی ترکیب‌های خاصی از این سگمنت‌ها، تمام ارقام اعشاری (0-9) و برخی حروف می‌توانند تشکیل شوند. LTD-4608KF شامل دو مجموعه رقم از این قبیل در یک بسته است. تراشه‌های LED AlInGaP بر اساس اصل الکترولومینسانس در یک نیمه‌هادی با گاف نواری مستقیم کار می‌کنند. هنگامی که یک ولتاژ پیشرو در سراسر اتصال p-n اعمال می‌شود، الکترون‌ها و حفره‌ها بازترکیب شده و انرژی را به شکل فوتون آزاد می‌کنند. ترکیب خاص آلیاژ AlInGaP انرژی گاف نواری و در نتیجه طول موج (رنگ) نور تابیده شده را تعیین می‌کند، که در این مورد زرد-نارنجی است.

13. روندهای توسعه

در حالی که نمایشگرهای LED هفت قسمتی گسسته برای کاربردهای خاص همچنان مرتبط هستند، روندهای کلی در فناوری نمایشگر به سمت راه‌حل‌های یکپارچه در حرکت است. این موارد شامل:

یکپارچه‌سازی بالاتر:ماژول‌هایی با درایور IC داخلی، کنترلرها و حتی رابط‌های سریال (I2C، SPI) رایج می‌شوند که طراحی را برای میکروکنترلرها ساده می‌کنند.

فناوری‌های جایگزین:برای نمایشگرهای بزرگتر یا پیچیده‌تر، OLED (LED آلی) و LCDهای با روشنایی بالا با نور پس‌زمینه LED اغلب به دلیل انعطاف‌پذیری در نمایش گرافیک و کاراکترهای سفارشی ترجیح داده می‌شوند.

کوچک‌سازی و بازدهی:توسعه مستمر در فناوری تراشه LED همچنان به بهبود کارایی نوری (لومن بر وات) ادامه می‌دهد که امکان نمایشگرهای روشن‌تر با توان کمتر یا امکان کوچک‌سازی بیشتر را فراهم می‌کند. با این حال، برای نشانگر عددی ساده، قوی و کم‌هزینه در زمینه‌های صنعتی و ابزار دقیق، نمایشگرهای LED هفت قسمتی گسسته مانند LTD-4608KF همچنان یک انتخاب قابل اعتماد و مؤثر هستند.
