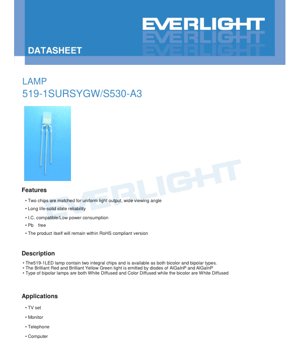

دیتاشیت LED لامپ 519-1SURSYGW/S530-A3 - دو رنگ/دو قطبی - ولتاژ 2.0V - توان 60mW - قرمز درخشان/زرد سبز - سند فنی فارسی

1. مرور کلی محصول

سری 519-1 یک لامپ LED فشرده است که برای کاربردهای نشانگر و نور پس‌زمینه طراحی شده است. این محصول دو چیپ AlGaInP همسان را در یک پکیج واحد ادغام می‌کند و خروجی نور یکنواخت و زاویه دید گسترده و ثابتی را تضمین می‌نماید. محصول در دو پیکربندی اصلی موجود است: انواع دو رنگ (ترکیب انتشار قرمز درخشان و زرد سبز درخشان) و انواع دو قطبی (در انواع سفید پخش‌شونده یا رنگی پخش‌شونده). این طراحی انعطاف‌پذیری را برای نشانگر وضعیت، روشنایی پنل و بازخورد رابط کاربر در دستگاه‌های الکترونیکی مختلف فراهم می‌آورد.

مزیت اصلی این سری در قابلیت اطمینان حالت جامد آن نهفته است که منجر به عمر عملیاتی بسیار طولانی می‌شود. این محصول به طور کامل با منطق درایو مدار مجتمع (IC) سازگار است، دارای ولتاژ و مصرف توان پیشروی پایین بوده و برای طراحی‌های مبتنی بر باتری یا حساس به انرژی مناسب می‌باشد. محصول با فرآیندهای بدون سرب (Pb-free) تولید شده و با دستورالعمل محدودیت مواد خطرناک (RoHS) مطابقت دارد.

1.1 بازار هدف و کاربردها

این لامپ LED برای ادغام در الکترونیک مصرفی، دستگاه‌های ارتباطی و تجهیزات محاسباتی که به نشانگرهای بصری قابل اطمینان و کم‌مصرف نیاز دارند، طراحی شده است. حوزه‌های کاربرد اصلی آن شامل موارد زیر است:

• تلویزیون‌ها:برای وضعیت برق، حالت آماده‌به‌کار یا چراغ‌های نشانگر عملکرد استفاده می‌شود.
• مانیتورهای کامپیوتر:به عنوان نشانگر برق یا فعالیت به کار می‌رود.
• تلفن‌ها:برای نشانگر وضعیت خط، انتظار پیام یا حالت بلندگو مناسب است.
• کامپیوترها و لوازم جانبی:برای چراغ‌های فعالیت هارد دیسک، دکمه‌های پاور یا نشانگرهای وضعیت شبکه روی روترها و مودم‌ها قابل استفاده است.

2. تحلیل عمیق پارامترهای فنی

این بخش تفسیر دقیق و عینی از پارامترهای کلیدی الکتریکی، نوری و حرارتی تعریف شده در دیتاشیت ارائه می‌دهد. درک این مشخصات برای طراحی صحیح مدار و عملکرد قابل اطمینان حیاتی است.

2.1 مقادیر حداکثر مطلق

این مقادیر محدودیت‌های تنش را تعریف می‌کنند که فراتر از آن ممکن است آسیب دائمی به دستگاه وارد شود. عملکرد در زیر یا در این محدودیت‌ها تضمین نشده و در استفاده عادی باید از آن اجتناب کرد.

• جریان پیشروی پیوسته (I_F):25 میلی‌آمپر برای هر دو چیپ SUR (قرمز) و SYG (زرد سبز). تجاوز از این جریان حرارت بیش از حد ایجاد کرده و رزین اپوکسی و اتصال نیمه‌هادی را تخریب می‌کند که منجر به افت سریع درخشندگی یا خرابی فاجعه‌بار می‌شود.
• جریان پیشروی پیک (I_FP):60 میلی‌آمپر (در چرخه وظیفه 1/10، 1 کیلوهرتز). این مقدار امکان پالس‌های جریان کوتاه را فراهم می‌کند که برای طرح‌های مالتی‌پلکس یا ایجاد فلاش‌های درخشان با مدت کوتاه مفید است، اما جریان متوسط باید در محدوده رتبه پیوسته باقی بماند.
• ولتاژ معکوس (V_R):5 ولت. LEDها ولتاژ شکست معکوس بسیار پایینی دارند. اعمال بایاس معکوس بیشتر از 5 ولت می‌تواند باعث شکست فوری و غیرقابل برگشت اتصال شود. محافظت مدار (مثلاً یک دیود سری در حالت ضد موازی) در صورتی که LED در معرض شرایط ولتاژ معکوس بالقوه قرار دارد، ضروری است.
• توان تلف شده (P_d):60 میلی‌وات. این حداکثر توان مجازی است (V_F* I_F) که می‌تواند به صورت حرارت تلف شود. عملکرد نزدیک به این حد نیازمند مدیریت حرارتی دقیق PCB و محیط اطراف است.
• دمای عملکرد و ذخیره‌سازی:از 40- درجه سانتی‌گراد تا 85+ درجه سانتی‌گراد (عملکرد) و از 40- درجه سانتی‌گراد تا 100+ درجه سانتی‌گراد (ذخیره‌سازی). دستگاه برای محیط‌های دمایی صنعتی مناسب است.
• دمای لحیم‌کاری:260 درجه سانتی‌گراد به مدت 5 ثانیه. این مشخصه تحمل پروفایل لحیم‌کاری بازجوشی یا موجی را تعریف می‌کند. قرارگیری طولانی‌مدت در معرض دمای بالا در حین مونتاژ می‌تواند به اتصالات سیمی داخلی یا لنز اپوکسی آسیب برساند.

2.2 مشخصات الکترواپتیکی

اینها پارامترهای عملکردی معمول هستند که تحت شرایط آزمایش استاندارد (Ta=25°C, I_F=20mA) اندازه‌گیری شده‌اند. طراحان باید از مقادیر معمول (Typ.) برای محاسبات اولیه استفاده کنند اما مدارهایی را طراحی کنند که به اندازه کافی قوی باشند تا گستره حداقل/حداکثر را در خود جای دهند.

• ولتاژ پیشروی (V_F):معمولاً 2.0 ولت، با محدوده 1.7 ولت تا 2.4 ولت برای هر دو رنگ. مقاومت محدودکننده جریان مدار باید با استفاده از حداکثر V_Fمحاسبه شود تا اطمینان حاصل شود که جریان تحت بدترین شرایط هرگز از رتبه حداکثر تجاوز نمی‌کند. برای کنترل دقیق روشنایی، استفاده از درایور جریان ثابت توصیه می‌شود.
• شدت نورانی (I_V):چیپ قرمز (SUR) دارای شدت معمولی 12.5 میلی‌کاندلا است، در حالی که چیپ زرد سبز (SYG) 5.0 میلی‌کاندلا است. این تفاوت قابل توجه باید در کاربردهای دو رنگ برای دستیابی به تعادل روشنایی درک شده در نظر گرفته شود؛ اغلب از جریان‌های درایو متفاوت یا چرخه‌های وظیفه مدولاسیون عرض پالس (PWM) برای هر رنگ استفاده می‌شود.
• زاویه دید (2θ_1/2):بسیار گسترده، 180 درجه. این یک ویژگی کلیدی است که LED را برای کاربردهایی مناسب می‌سازد که نشانگر باید از محدوده وسیعی از زوایا قابل مشاهده باشد، مانند روی یک دستگاه رومیزی.
• طول موج:چیپ قرمز دارای طول موج پیک (λ_p) 632 نانومتر و طول موج غالب (λ_d) 624 نانومتر است. چیپ زرد سبز دارای λ_p575 نانومتر و λ_d573 نانومتر است. پهنای باند تابش طیفی (Δλ) برای هر دو 20 نانومتر است که نشان‌دهنده خلوص طیفی نور ساطع شده است.

3. تحلیل منحنی‌های عملکرد

دیتاشیت چندین منحنی مشخصه ارائه می‌دهد که نشان می‌دهد عملکرد LED چگونه با شرایط عملیاتی تغییر می‌کند. این منحنی‌ها برای طراحی پیشرفته و درک رفتار در دنیای واقعی ضروری هستند.

3.1 شدت نسبی در مقابل طول موج و جهت‌گیری

منحنی‌های توزیع طیفی، ماهیت تک‌رنگ چیپ‌های AlGaInP را نشان می‌دهند. انتشار قرمز حول 624-632 نانومتر و انتشار زرد سبز حول 573-575 نانومتر متمرکز است. نمودارهای جهت‌گیری، الگوی انتشار نزدیک به لامبرت (کسینوسی) را تأیید می‌کنند که منجر به زاویه دید گسترده 180 درجه می‌شود. شدت نور هنگام مشاهده از روبرو (0 درجه) بیشترین است و به تدریج به سمت کناره‌ها کاهش می‌یابد.

3.2 جریان پیشروی در مقابل ولتاژ پیشروی (منحنی I-V)

این منحنی مشخصه نمایی کلاسیک دیود را نشان می‌دهد. زیر ولتاژ روشن‌شدن (~1.7 ولت)، جریان بسیار کمی جاری می‌شود. بالاتر از این آستانه، جریان با افزایش کمی در ولتاژ به سرعت افزایش می‌یابد. این موضوع برجسته می‌کند که چرا LEDها باید توسط یک منبع محدودکننده جریان هدایت شوند، نه یک منبع ولتاژ. یک تغییر کوچک در ولتاژ تغذیه می‌تواند باعث تغییر بزرگ و بالقوه مخربی در جریان شود.

3.3 شدت نسبی در مقابل جریان پیشروی و دمای محیط

خروجی نور (شدت نسبی) به صورت خطی با جریان پیشروی تا حداکثر رتبه‌بندی شده افزایش می‌یابد. با این حال، هدایت در جریان‌های بالاتر دمای اتصال را افزایش می‌دهد که به نوبه خود بر عملکرد تأثیر می‌گذارد. منحنی‌های نشان‌دهنده شدت در مقابل دمای محیط، خاموشی حرارتی را نشان می‌دهند: با افزایش دما، بازده نورانی نیمه‌هادی کاهش می‌یابد که منجر به خروجی نور کمتر برای همان جریان درایو می‌شود. این یک ملاحظه حیاتی برای کاربردهایی است که در محیط‌های با دمای بالا عمل می‌کنند.

3.4 مختصات رنگی در مقابل جریان پیشروی (SYG)

برای چیپ زرد سبز، دیتاشیت شامل منحنی‌ای است که نشان می‌دهد مختصات رنگی چگونه با جریان درایو تغییر می‌کند. به طور معمول، افزایش چگالی جریان می‌تواند باعث جابجایی جزئی در طول موج پیک (تغییر رنگ) شود. طراحانی که نیاز به ثبات رنگ دقیق دارند باید LED را در یک جریان پایدار و تعریف شده به کار گیرند.

4. اطلاعات مکانیکی و پکیج

4.1 ابعاد پکیج

LED دارای یک پکیج استاندارد با پایه‌های شعاعی است. ابعاد کلیدی شامل فاصله پایه‌ها، قطر بدنه و ارتفاع کلی می‌باشد. نقشه مشخص می‌کند که ارتفاع فلنج باید کمتر از 1.5 میلی‌متر باشد. تمام ابعاد دارای تلرانس پیش‌فرض ±0.25 میلی‌متر هستند مگر اینکه خلاف آن مشخص شده باشد. پین‌اوت به وضوح مشخص شده است: پین 1 کاتد برای چیپ SYG (زرد سبز)، پین 2 آند مشترک و پین 3 کاتد برای چیپ SUR (قرمز) است. شناسایی صحیح قطبیت برای عملکرد دو رنگ حیاتی است.

5. راهنمای لحیم‌کاری و مونتاژ

مدیریت صحیح در حین مونتاژ برای حفظ عملکرد و قابلیت اطمینان LED حیاتی است.

5.1 شکل‌دهی پایه‌ها

• خمش باید حداقل در فاصله 3 میلی‌متری از پایه حباب اپوکسی انجام شود تا از انتقال تنش به دی داخلی و اتصالات سیمی جلوگیری شود.
• تمام شکل‌دهی بایدقبل ازفرآیند لحیم‌کاری تکمیل شود.
• سوراخ‌های PCB باید دقیقاً با پایه‌های LED تراز باشند. وارد کردن LEDهای ناتراز به جای خود با زور، تنشی ایجاد می‌کند که می‌تواند اپوکسی را ترک دهد یا ساختار داخلی را آسیب برساند.

5.2 ذخیره‌سازی

• شرایط ذخیره‌سازی توصیه شده 30 درجه سانتی‌گراد یا کمتر و رطوبت نسبی 70% یا کمتر است، با عمر قفسه 3 ماه از زمان حمل.
• برای ذخیره‌سازی طولانی‌تر (تا یک سال)، دستگاه‌ها باید در یک کیسه مهر و موم شده ضد رطوبت با ماده خشک‌کن نگهداری شوند، ترجیحاً در جو نیتروژن، تا از جذب رطوبت که می‌تواند باعث "پاپ کورن شدن" در حین لحیم‌کاری بازجوشی شود، جلوگیری گردد.

5.3 فرآیند لحیم‌کاری

دیتاشیت توصیه‌های خاصی برای هر دو نوع لحیم‌کاری دستی و غوطه‌وری ارائه می‌دهد:

• لحیم‌کاری دستی:حداکثر دمای نوک هویه 300 درجه سانتی‌گراد (برای هویه 30 وات)، حداکثر زمان لحیم‌کاری 3 ثانیه برای هر پایه، حفظ حداقل فاصله 3 میلی‌متری از نقطه لحیم تا حباب اپوکسی.
• لحیم‌کاری غوطه‌وری/موجی:پیش‌گرمایش تا حداکثر 100 درجه سانتی‌گراد به مدت حداکثر 60 ثانیه، به دنبال آن حمام لحیم در حداکثر 260 درجه سانتی‌گراد به مدت 5 ثانیه، مجدداً با رعایت قانون فاصله 3 میلی‌متری.
• قانون حیاتی:فرآیند لحیم‌کاری (غوطه‌وری یا دستی) نباید بیش از یک بار روی یک LED انجام شود. چرخه‌های حرارتی مکرر پکیج را تضعیف می‌کند.

6. اطلاعات بسته‌بندی و سفارش

6.1 مشخصات بسته‌بندی

LEDها به گونه‌ای بسته‌بندی شده‌اند که از تخلیه الکترواستاتیک (ESD) و نفوذ رطوبت جلوگیری شود. ابتدا در کیسه‌های ضد استاتیک قرار می‌گیرند. سپس این کیسه‌ها در کارتن‌های داخلی بسته‌بندی می‌شوند و چندین کارتن داخلی در یک کارتن بیرونی اصلی قرار می‌گیرند. مقدار بسته‌بندی استاندارد حداقل 200 تا 500 قطعه در هر کیسه ضد استاتیک است، با 4 کیسه در هر کارتن داخلی و 10 کارتن داخلی در هر کارتن بیرونی.

6.2 توضیح برچسب

برچسب‌های بسته‌بندی شامل چندین کد ضروری برای ردیابی و مشخصات است:

• P/N:شماره قطعه سازنده (مثلاً 519-1SURSYGW/S530-A3).
• CPN:شماره قطعه مشتری (در صورت اختصاص).
• QTY:تعداد دستگاه‌ها در کیسه یا جعبه خاص.
• CAT:رتبه‌های دسته‌بندی برای شدت نورانی و ولتاژ پیشروی را نشان می‌دهد. این امکان انتخاب LEDهایی با عملکرد کاملاً همسان را فراهم می‌کند.
• HUE:رتبه یا دسته رنگ، که تلرانس طول موج را مشخص می‌کند.
• LOT No:شماره دسته تولید برای ردیابی کامل.

7. ملاحظات طراحی کاربردی

7.1 طراحی مدار درایو

برای عملکرد DC ساده، یک مقاومت سری محدودکننده جریان اجباری است. مقدار مقاومت (R_s) به صورت زیر محاسبه می‌شود: R_s= (V_{منبع تغذیه}- V_{F_max}) / I_{F_desired}. همیشه از V_{F_max}از دیتاشیت برای یک طراحی ایمن استفاده کنید. برای کاربردهای دو رنگ، پیکربندی آند مشترک استاندارد است. دو مقاومت محدودکننده جریان جداگانه مورد نیاز است - یکی برای کاتد قرمز و یکی برای کاتد زرد سبز - که امکان کنترل مستقل را فراهم می‌کند. برای تطابق روشنایی به دلیل شدت‌های نورانی متفاوت، می‌توان مقادیر مقاومت‌ها را تنظیم کرد، یا کنترل PWM را در چرخه‌های وظیفه متفاوت برای هر رنگ پیاده‌سازی نمود.

7.2 مدیریت حرارتی

در حالی که خود LED اتلاف توان پایینی دارد، عملکرد پیوسته در حداکثر مقادیر رتبه‌بندی شده در یک فضای محدود یا دمای محیطی بالا می‌تواند منجر به افزایش دمای اتصال شود. اطمینان از جریان هوای کافی در اطراف دستگاه ضروری است. چیدمان PCB باید مقداری مساحت مسی در اطراف پایه‌های LED فراهم کند تا به عنوان هیت سینک عمل کند، به ویژه اگر نزدیک به حداکثر جریان درایو شود.

7.3 ادغام نوری

زاویه دید گسترده این LED را برای مشاهده مستقیم بدون اپتیک ثانویه مناسب می‌سازد. با این حال، اگر در محفظه محصول نهایی از لوله‌های نوری یا پخش‌کننده نور استفاده می‌شود، ماده باید در طول موج‌های خاص (624 نانومتر و 573 نانومتر) عبوردهی بالایی داشته باشد تا از تضعیف غیرضروری جلوگیری شود. تفاوت شدت بین دو رنگ باید هنگام طراحی یک راهنمای نور مشترک برای نشانگر دو رنگ در نظر گرفته شود.

8. مقایسه و تمایز فنی

سری 519-1 از طریق قابلیت دو چیپ، دو رنگ/دو قطبی خود در یک پکیج شعاعی استاندارد منفرد، خود را متمایز می‌کند. در مقایسه با استفاده از دو LED تک رنگ جداگانه، فضای PCB را صرفه‌جویی کرده و مونتاژ را ساده می‌سازد. استفاده از فناوری AlGaInP، انتشار قرمز و زرد سبز با بازده بالا و اشباع رنگ خوب را فراهم می‌کند. زاویه دید گسترده 180 درجه از بسیاری از LEDهای استاندارد با پرتوهای باریک‌تر برتر است و آن را برای کاربردهایی که موقعیت مشاهده ثابت نیست ایده‌آل می‌سازد. سازگاری آن با فرآیندهای لحیم‌کاری دستی و خودکار، آن را برای مقیاس‌های تولید مختلف همه‌کاره می‌کند.

9. پرسش‌های متداول (بر اساس پارامترهای فنی)

9.1 آیا می‌توانم چیپ‌های قرمز و سبز را همزمان هدایت کنم تا رنگ نارنجی/زرد ایجاد شود؟

بله، با هدایت هر دو چیپ در جریان‌های مناسب، نور آنها به صورت افزودنی ترکیب می‌شود. با این حال، از آنجایی که آنها منابع نقطه‌ای مجزا از رنگ‌های مختلف هستند، رنگ ترکیبی ممکن است نقطه‌نقطه به نظر برسد مگر اینکه از یک پخش‌کننده نور استفاده شود. نقطه رنگ حاصل به نسبت شدت دو چیپ بستگی خواهد داشت.

9.2 چرا حداکثر ولتاژ معکوس فقط 5 ولت است؟

LEDها اساساً دیودهایی هستند که برای هدایت رو به جلو بهینه شده‌اند. اتصال نیمه‌هادی در یک LED دارای ناحیه تخلیه بسیار نازکی است که آن را مستعد شکست معکوس در ولتاژهای پایین می‌کند. تجاوز از 5 ولت در بایاس معکوس می‌تواند باعث شکست بهمنی و آسیب دائمی به دستگاه شود.

9.3 چگونه کدهای "CAT" و "HUE" روی برچسب را برای طراحی خود تفسیر کنم؟

اینها کدهای دسته‌بندی هستند. "CAT" LEDها را بر اساس ولتاژ پیشروی و شدت نورانی گروه‌بندی می‌کند. "HUE" آنها را بر اساس طول موج غالب گروه‌بندی می‌کند. برای کاربردهایی که نیاز به ظاهر یکنواخت دارند (مثلاً یک پنل با چندین نشانگر)، مشخص کردن و استفاده از LEDها از یک دسته (با کدهای CAT و HUE یکسان) برای اطمینان از روشنایی و رنگ ثابت در تمام واحدها حیاتی است.

10. مطالعه موردی طراحی عملی

سناریو:طراحی یک نشانگر وضعیت برای یک روتر شبکه با سه حالت: خاموش (بدون نور)، فلاش فعالیت (زرد سبز) و خطا (قرمز ثابت).

پیاده‌سازی:می‌توان از یک LED واحد 519-1SURSYGW استفاده کرد. آند مشترک از طریق یک مقاومت محدودکننده جریان که برای V_{F_max}چیپ قرمز محاسبه شده است، به ریل تغذیه 3.3 ولت متصل می‌شود. پایه‌های GPIO یک میکروکنترلر به دو کاتد (قرمز و زرد سبز) متصل می‌شوند، هر کدام از طریق یک ترانزیستور NPN سیگنال کوچک یا یک MOSFET که به عنوان سوئیچ سمت پایین پیکربندی شده است. فریم‌ور میکروکنترلر ترانزیستورها را کنترل می‌کند: برای قرمز ثابت، سوئیچ کاتد قرمز را به طور پیوسته فعال می‌کند؛ برای فلاش زرد سبز، سوئیچ کاتد زرد سبز را با یک سیگنال PWM در نرخ فلاش مورد نظر فعال می‌کند. این طراحی در مقایسه با استفاده از دو LED مجزا، تعداد قطعات و فضای PCB را به حداقل می‌رساند.

11. اصل عملکرد

LED بر اساس اصل الکترولومینسانس در یک اتصال p-n نیمه‌هادی عمل می‌کند. هنگامی که یک ولتاژ بایاس مستقیم که از انرژی شکاف باند ماده فراتر می‌رود اعمال می‌شود، الکترون‌ها از ناحیه نوع n و حفره‌ها از ناحیه نوع p به ناحیه اتصال تزریق می‌شوند. هنگامی که این حامل‌های بار بازترکیب می‌شوند، انرژی را به صورت فوتون (نور) آزاد می‌کنند. ماده خاص مورد استفاده - فسفید آلومینیوم گالیم ایندیم (AlGaInP) برای این LED - انرژی شکاف باند و در نتیجه طول موج (رنگ) نور ساطع شده را تعیین می‌کند. قرمز درخشان مربوط به شکاف باند پایین‌تر است، در حالی که زرد سبز مربوط به شکاف باند بالاتر است که با تغییر ترکیب دقیق آلیاژ AlGaInP به دست می‌آید.

12. روندهای فناوری

LEDهای نشانگر مانند سری 519-1 همچنان در حال تکامل هستند. روندهای کلی صنعت شامل افزایش بیشتر بازده نورانی (خروجی نور بیشتر به ازای هر وات ورودی الکتریکی) است که امکان مصرف توان حتی کمتر برای همان روشنایی را فراهم می‌کند. حرکت به سمت قابلیت اطمینان بالاتر و عمر طولانی‌تر تحت شرایط سخت (دمای بالاتر، رطوبت) وجود دارد. روندهای بسته‌بندی بر کوچک‌سازی در حالی که عملکرد حرارتی حفظ یا بهبود می‌یابد، متمرکز است. علاوه بر این، ادغام الکترونیک کنترل (مانند درایورهای جریان ثابت یا کنترلرهای PWM) مستقیماً در پکیج LED برای کاربردهای پیشرفته رایج‌تر می‌شود و طراحی مدار خارجی را برای کاربر نهایی ساده می‌سازد.
