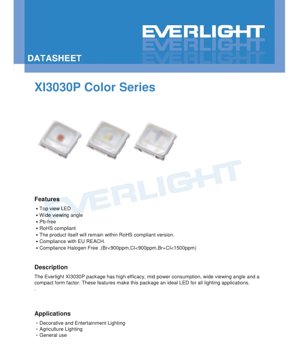

دیتاشیت سری ال‌ای‌دی رنگی XI3030P - ابعاد 3.0x3.0 میلی‌متر - ولتاژ 1.4-3.7 ولت - توان 0.2 وات - سند فنی فارسی

1. مرور کلی محصول

XI3030P یک سری از ال‌ای‌دی‌های نصب‌سطحی (SMD) میان‌توان با دید از بالا است که برای طیف گسترده‌ای از کاربردهای روشنایی طراحی شده‌اند. این پکیج با ابعاد فشرده 3.0x3.0 میلی‌متر، بازدهی بالا و زاویه دید گسترده مشخص می‌شود و آن را برای روشنایی‌های کاربردی و تزئینی مناسب می‌سازد. این سری شامل رنگ‌های متعددی از جمله سبز، کهربایی، نارنجی، قرمز، آبی سلطنتی، قرمز عمیق و قرمز دور است که انعطاف‌پذیری لازم برای نیازهای طیفی مختلف را در اختیار طراحان قرار می‌دهد.

مزایای اصلی این سری شامل مطابقت با استانداردهای مدرن زیست‌محیطی و ایمنی است. این محصول بدون سرب (Pb-free) بوده، به طور کامل با دستورالعمل RoHS (محدودیت مواد خطرناک) مطابقت دارد و از مقررات REACH اتحادیه اروپا پیروی می‌کند. علاوه بر این، به عنوان محصول بدون هالوژن طبقه‌بندی شده است، به طوری که محتوای برم (Br) و کلر (Cl) به طور جداگانه به شدت زیر 900ppm و در مجموع زیر 1500ppm کنترل می‌شود که قابلیت استفاده آن را در کاربردهای حساس و فرآیند دفع پایان عمر افزایش می‌دهد.

بازار هدف سری XI3030P گسترده است و عمدتاً بر روی روشنایی عمومی، روشنایی تزئینی و تفریحی و به طور فزاینده‌ای بر روی زمینه‌های تخصصی مانند روشنایی باغبانی یا کشاورزی متمرکز است، جایی که طول‌موج‌های خاصی مانند قرمز عمیق و قرمز دور برای رشد گیاهان حیاتی هستند.

2. تحلیل عمیق پارامترهای فنی

2.1 حداکثر مقادیر مجاز مطلق

محدودیت‌های عملیاتی دستگاه برای اطمینان از قابلیت اطمینان و جلوگیری از خرابی زودرس تعریف شده‌اند. حداکثر جریان مستقیم پیوسته (I_F) در 200mA درجه‌بندی شده است. مقاومت حرارتی از پیوند به نقطه لحیم‌کاری (R_th) 15°C/W است که یک پارامتر کلیدی برای طراحی مدیریت حرارتی محسوب می‌شود. حداکثر دمای مجاز پیوند (T_J) برای نوع آبی سلطنتی 125°C و برای سایر رنگ‌ها (قرمز دور/عمیق، سبز، کهربایی، نارنجی، قرمز) 115°C است. این تفاوت احتمالاً به دلیل تفاوت در خواص مواد نیمه‌هادی و بازدهی است.

محدوده دمای عملیاتی از 40- درجه سانتی‌گراد تا 85+ درجه سانتی‌گراد است که عملکرد در محیط‌های خشن را تضمین می‌کند. دستگاه می‌تواند حداکثر دمای لحیم‌کاری (T_Sol) 260°C را برای مدت زمان محدودی تحمل کند که با فرآیندهای استاندارد ریفلو بدون سرب سازگار است. این قطعه برای حداکثر دو سیکل ریفلو درجه‌بندی شده است که برای قطعات SMD معمول است.

2.2 مشخصات نورسنجی و الکتریکی

عملکرد هر نوع رنگی در جریان آزمایش استاندارد 150mA و دمای پد حرارتی 25°C مشخص شده است. اندازه‌گیری‌ها دارای تلرانس ±10% هستند.

برای رنگ‌هایی که چشم انسان به آن‌ها حساس است (دید فتوبیک)، شار نوری ارائه شده است:

• سبز (530-515 نانومتر):55-33 لومن، ولتاژ مستقیم 3.7-2.8 ولت.
• کهربایی (595-580 نانومتر):27-17 لومن، ولتاژ مستقیم 2.8-1.7 ولت.
• نارنجی (620-605 نانومتر):45-24 لومن، ولتاژ مستقیم 2.8-1.5 ولت.
• قرمز (630-615 نانومتر):27-16 لومن، ولتاژ مستقیم 2.8-1.5 ولت.

برای رنگ‌هایی که توان تابشی مرتبط‌تر است (مثلاً برای رشد گیاه یا سنجش)، شار تابشی مشخص شده است:

• آبی سلطنتی (460-450 نانومتر):280-190 میلی‌وات، ولتاژ مستقیم 3.1-2.5 ولت.
• قرمز عمیق (675-645 نانومتر):160-100 میلی‌وات، ولتاژ مستقیم 2.7-2.1 ولت.
• قرمز دور (745-715 نانومتر):110-70 میلی‌وات، ولتاژ مستقیم 2.5-1.4 ولت.

محدوده‌های ولتاژ مستقیم نشان‌دهنده تغییرات در ویژگی‌های نیمه‌هادی است و داده‌های حیاتی برای طراحی مدار درایور به منظور اطمینان از تنظیم جریان یکنواخت فراهم می‌کند.

3. توضیح سیستم دسته‌بندی (بینینگ)

برای مدیریت تغییرات تولید و امکان تطبیق دقیق رنگ و روشنایی در کاربردها، سری XI3030P از یک سیستم دسته‌بندی جامع استفاده می‌کند.

3.1 دسته‌بندی شار نوری و تابشی

دسته‌های شار نوری از کدهای الفبایی-عددی استفاده می‌کنند (مثلاً L5, M3, N4, R1). به عنوان مثال، دسته R1 محدوده شار نوری 50 تا 55 لومن را مشخص می‌کند. دسته‌های شار تابشی از کدهایی مانند R4 تا T7 استفاده می‌کنند. به عنوان مثال، دسته T6 محدوده 260 تا 280 میلی‌وات را پوشش می‌دهد. این دسته‌بندی به طراحان اجازه می‌دهد ال‌ای‌دی‌هایی با حداقل خروجی تضمین شده برای کاربرد خود انتخاب کنند، که برای دستیابی به روشنایی یکنواخت در سیستم‌های چند ال‌ای‌دی حیاتی است.

3.2 دسته‌بندی طول‌موج

طول‌موج غالب (برای سبز، کهربایی، نارنجی، قرمز، آبی سلطنتی) و طول‌موج اوج (برای قرمز عمیق، قرمز دور) در محدوده‌های باریک، معمولاً به عرض 5 نانومتر، با تلرانس اندازه‌گیری ±1 نانومتر دسته‌بندی می‌شوند. به عنوان مثال، ال‌ای‌دی‌های سبز در دسته‌های G51 (520-515 نانومتر)، G52 (525-520 نانومتر) و G53 (530-525 نانومتر) گروه‌بندی می‌شوند. این کنترل دقیق برای کاربردهایی که نیازمند خروجی طیفی یا رنگی خاص هستند، مانند ترکیب رنگ در نمایشگرها یا طول‌موج‌های هدفمند در باغبانی، ضروری است.

3.3 دسته‌بندی ولتاژ مستقیم

ولتاژ مستقیم (V_F) در بازه‌های 0.1 ولتی، در جریان 150mA تعریف شده، دسته‌بندی می‌شود. دسته‌ها از 1415 (1.5-1.4 ولت) تا 3637 (3.7-3.6 ولت) متغیر هستند. این دسته‌بندی، با تلرانس اندازه‌گیری ±2%، به طراحی منبع تغذیه کارآمد و در رشته‌های موازی ال‌ای‌دی کمک می‌کند تا تقسیم جریان متعادل باشد و از اضافه‌بار برخی ال‌ای‌دی‌ها و کم‌باری دیگران جلوگیری کند.

4. تحلیل منحنی‌های عملکرد

4.1 توزیع طیفی نسبی

دیتاشیت شامل یک نمودار توزیع طیفی ترکیبی برای تمام رنگ‌ها در دمای 25°C است. این نمودار به صورت بصری مشخصه انتشار باند باریک هر رنگ ال‌ای‌دی را نشان می‌دهد. اوج اصلی هر نوع و امکان مقایسه خلوص طیفی و عرض نیم‌عرض (FWHM) را نمایش می‌دهد. ال‌ای‌دی‌های قرمز عمیق و قرمز دور، انتشار در ناحیه مادون قرمز طولانی‌تر را نشان می‌دهند که با رنگ‌های طیف مرئی متمایز است.

4.2 ولتاژ مستقیم در مقابل جریان مستقیم (منحنی IV)

یک نمودار ولتاژ مستقیم را در مقابل جریان مستقیم برای تمام رنگ‌ها در 25°C ترسیم می‌کند. این منحنی غیرخطی است و برای طراحی درایور اساسی است. نشان می‌دهد که V_Fبا افزایش جریان افزایش می‌یابد اما با نرخ کاهشی. نمودار به وضوح محدوده‌های ولتاژ مختلف برای هر رنگ را نشان می‌دهد، که قرمز دور کمترین V_Fو سبز/آبی سلطنتی در بین بالاترین‌ها را دارند. درک این رابطه برای انتخاب محدوده ولتاژ مناسب درایور جریان ثابت حیاتی است.

5. اطلاعات مکانیکی و بسته‌بندی

پکیج XI3030P دارای ابعاد استاندارد 3.0x3.0 میلی‌متر است. دیتاشیت نقشه‌های ابعادی دقیقی برای سه پیکربندی مکانیکی کمی متفاوت ارائه می‌دهد، با تلرانس ±0.2 میلی‌متر مگر اینکه خلاف آن ذکر شده باشد.

• آبی سلطنتی:دارای چیدمان پد خاص خود است.
• سبز:دارای نقشه ابعادی خاص خود است.
• قرمز دور/قرمز عمیق/کهربایی/نارنجی/قرمز:یک نقشه مکانیکی مشترک دارند.

یک ویژگی مکانیکی کلیدی، پد حرارتی مرکزی است. برای انواع آبی سلطنتی و سبز، این پد از نظر الکتریکی به کاتد متصل است. برای گروه قرمز دور/قرمز عمیق/کهربایی/نارنجی/قرمز، به آند متصل است. این اطلاعات برای چیدمان PCB جهت جلوگیری از اتصال کوتاه الکتریکی حیاتی است. عملکرد اصلی پد، ارائه مسیر مقاومت حرارتی کم برای دفع حرارت از پیوند ال‌ای‌دی به PCB است که برای حفظ عملکرد و طول عمر ضروری است. یک نکته مهم در مورد جابجایی هشدار می‌دهد که نیرویی به لنز وارد نشود، زیرا این کار می‌تواند ساختار داخلی ال‌ای‌دی را آسیب برساند.

6. دستورالعمل‌های لحیم‌کاری و مونتاژ

دستگاه برای فرآیندهای مونتاژ استاندارد نصب‌سطحی طراحی شده است. حداکثر دمای لحیم‌کاری 260°C است که با پروفایل‌های ریفلو بدون سرب رایج (مانند IPC/JEDEC J-STD-020) هماهنگ است. قطعه برای حداکثر دو سیکل ریفلو درجه‌بندی شده است که مونتاژ PCB دوطرفه معمولی را پوشش می‌دهد. پیروی از پروفایل ریفلو توصیه شده توسط سازنده خمیر لحیم و اطمینان از عدم تجاوز از دمای اوج و زمان بالای نقطه ذوب، بسیار مهم است.

شرایط نگهداری به صورت 40- درجه سانتی‌گراد تا 100+ درجه سانتی‌گراد مشخص شده است. ال‌ای‌دی‌ها باید در یک محیط خشک و ضد استاتیک در کیسه‌های اصلی ضد رطوبت خود تا زمان استفاده نگهداری شوند تا از اکسیداسیون پایه‌ها و جذب رطوبت جلوگیری شود که می‌تواند باعث "ترکیدن" در حین ریفلو شود.

7. توصیه‌های کاربردی

7.1 سناریوهای کاربردی معمول

• روشنایی تزئینی و تفریحی:زاویه دید گسترده و گزینه‌های رنگ متعدد، آن را برای نورپردازی نمای معماری، تابلوها و نورپردازی صحنه که نیاز به ترکیب رنگ دارند، ایده‌آل می‌سازد.
• روشنایی عمومی:بازدهی بالای نسخه‌های نور سفید (که توسط اجزای رنگی القا می‌شود) آن را برای لامپ‌های تعویضی، چراغ‌های توکار و پنل‌های نوری مناسب می‌سازد.
• روشنایی کشاورزی/باغبانی:دسترسی به ال‌ای‌دی‌های آبی سلطنتی، قرمز عمیق و قرمز دور به طور خاص مفید است. نور آبی بر مورفولوژی گیاه تأثیر می‌گذارد، در حالی که نور قرمز و قرمز دور برای فتوسنتز و فتوپریودیسم (شکوفه‌دهی) حیاتی هستند. این‌ها می‌توانند در چراغ‌های رشد برای کشت داخلی و گلخانه‌ها استفاده شوند.

7.2 ملاحظات طراحی

• مدیریت حرارتی:با R_th برابر 15°C/W، هیت‌سینک مؤثر از طریق پد حرارتی به یک ناحیه مسی روی PCB اجباری است، به ویژه هنگام کار در جریان حداکثر یا نزدیک به آن. مدیریت حرارتی ضعیف منجر به افزایش دمای پیوند، کاهش خروجی نور، تسریع افت لومن و احتمال خرابی می‌شود.
• درایو جریان:همیشه از یک درایور جریان ثابت استفاده کنید، نه منبع ولتاژ ثابت. جریان مستقیم باید بر اساس روشنایی مورد نظر و حاشیه طراحی حرارتی تنظیم شود و از 200mA تجاوز نکند. برای نیازهای ولتاژ درایور به منحنی IV مراجعه کنید.
• طراحی نوری:زاویه دید گسترده ممکن است در صورت نیاز به پرتو متمرکزتر، نیاز به اپتیک ثانویه (لنزها، رفلکتورها) داشته باشد. طراحی دید از بالا برای کاربردهای انتشار مستقیم مناسب است.
• انتخاب دسته‌بندی:برای کاربردهایی که نیاز به ثبات رنگ دارند (مانند دیوارهای ویدیویی، نورپردازی خطی)، دسته‌های طول‌موج و شار تنگ را مشخص کنید. برای کاربردهای کمتر حیاتی، دسته‌های وسیع‌تر ممکن است مقرون به صرفه‌تر باشند.

8. مقایسه و تمایز فنی

در مقایسه با ال‌ای‌دی‌های کم‌توان سنتی (مانند 5 میلی‌متری ترو-هول)، XI3030P خروجی نور به مراتب بالاتری در یک پکیج نصب‌سطحی کوچک‌تر ارائه می‌دهد و امکان طراحی‌های چراغ فشرده‌تر و کارآمدتر را فراهم می‌کند. در مقایسه با ال‌ای‌دی‌های پرتوان (اغلب 1 وات و بالاتر)، در چگالی جریان پایین‌تری کار می‌کند که می‌تواند قابلیت اطمینان را بهبود بخشد و مدیریت حرارتی را ساده کند، زیرا حرارت نسبت به توان در مساحت بزرگتری پخش می‌شود.

تمایز کلیدی آن در بخش میان‌توان، ترکیب خاص رنگ‌های ارائه شده است، به ویژه گنجاندن طول‌موج‌های قرمز عمیق و قرمز دور مخصوص باغبانی در این اندازه پکیج. مستندسازی واضح مطابقت با استاندارد بدون هالوژن و ساختار دسته‌بندی دقیق نیز برای طراحانی با الزامات سخت زیست‌محیطی یا ثبات عملکرد ارزش افزوده ایجاد می‌کند.

9. پرسش‌های متداول (بر اساس پارامترهای فنی)

س: تفاوت بین طول‌موج غالب و طول‌موج اوج چیست؟
پ: طول‌موج غالب، طول‌موج واحدی است که توسط چشم انسان درک می‌شود و با رنگ نور مطابقت دارد. طول‌موج اوج، طول‌موجی است که در آن توزیع توان طیفی حداکثر است. برای ال‌ای‌دی‌های باند باریک مانند این‌ها، آن‌ها اغلب بسیار نزدیک هستند. دیتاشیت از طول‌موج غالب برای رنگ‌های مرئی و طول‌موج اوج برای قرمز عمیق/دور استفاده می‌کند، زیرا حساسیت چشم در آن ناحیه حداقل است.

س: آیا می‌توانم این ال‌ای‌دی را به طور پیوسته در 200mA راه‌اندازی کنم؟
پ: در حالی که 200mA حداکثر مقدار مجاز مطلق است، کار پیوسته در این سطح نیاز به مدیریت حرارتی عالی برای نگه داشتن دمای پیوند زیر حد مجاز آن (115°C یا 125°C) دارد. برای کار طولانی‌مدت قابل اطمینان، معمولاً جریان کاهش داده می‌شود و اغلب بسته به طراحی حرارتی بین 180-150mA کار می‌کند.

س: چرا برای رنگ‌های مختلف نقشه‌های مکانیکی متفاوت وجود دارد؟
پ: معماری داخلی چیپ و اتصال سیم ممکن است بین مواد نیمه‌هادی مورد استفاده برای رنگ‌های مختلف متفاوت باشد (مثلاً InGaN برای آبی/سبز، AlInGaP برای قرمز/کهربایی). این می‌تواند منجر به تغییرات جزئی در قرارگیری پدهای آند/کاتد و اتصال الکتریکی پد حرارتی شود که نیاز به فوت‌پرینت‌های PCB متفاوت دارد.

س: چگونه کد دسته‌بندی در شماره سفارش را تفسیر کنم؟
پ: کد سفارش (مثلاً XI3030P/G3C-D1530P3R128371Z15/2N) حاوی کدهای تعبیه شده برای دسته‌های شار، طول‌موج و ولتاژ است. بخش‌های الفبایی-عددی را با جداول دسته‌بندی در بخش‌های 3.1، 3.2 و 3.3 مقایسه کنید تا مشخصات عملکرد دقیق آن ال‌ای‌دی خاص را تعیین کنید.

10. مثال‌های عملی طراحی و استفاده

مثال 1: ماژول چراغ رشد باغبانی
یک طراح ماژولی برای تکثیر نشاء ایجاد می‌کند. آن‌ها از نسبت 2:1 ال‌ای‌دی‌های آبی سلطنتی (دسته B52، 460-455 نانومتر) به قرمز عمیق (دسته D54، 660-655 نانومتر) استفاده می‌کنند. آن‌ها دسته شار T4 را برای آبی سلطنتی (240-220 میلی‌وات) و S5 را برای قرمز عمیق (150-140 میلی‌وات) انتخاب می‌کنند تا توان تابشی کافی تضمین شود. ال‌ای‌دی‌ها روی یک PCB با هسته آلومینیومی (MCPCB) با اتصال پد حرارتی بزرگ چیده می‌شوند. آن‌ها توسط یک درایور جریان ثابت در 150mA راه‌اندازی می‌شوند که محدوده ولتاژ خروجی آن 3.1-2.5 ولت (آبی) و 2.7-2.1 ولت (قرمز) را پوشش می‌دهد. دسته‌های طول‌موج تنگ، اطمینان حاصل می‌کنند که خروجی طیفی به طور مؤثر بر قله‌های جذب کلروفیل هدف‌گیری می‌کند.

مثال 2: نور خطی قابل تنظیم رنگ
برای یک نوار ال‌ای‌دی سفید قابل تنظیم، یک طراح از ال‌ای‌دی‌های سبز (G52)، کهربایی (Y52) و قرمز (R51) در کنار یک ال‌ای‌دی سفید سرد استفاده می‌کند. برای اطمینان از ثبات رنگ در طول نوار، آن‌ها یک دسته ولتاژ مستقیم تنگ (مثلاً 2829 برای سبز، 1920 برای قرمز) و یک دسته شار نوری تنگ (مثلاً N4 برای سبز، N3 برای قرمز) را مشخص می‌کنند. تمام ال‌ای‌دی‌ها در یک رشته سری قرار می‌گیرند و توسط یک درایور جریان ثابت واحد راه‌اندازی می‌شوند. دسته‌های V_Fمطابق به اطمینان از تقسیم جریان و روشنایی یکنواخت کمک می‌کنند. رنگ با کم‌نور کردن مستقل کانال‌های رنگی مختلف از طریق کنترل PWM تنظیم می‌شود.

11. اصل عملکرد

دیودهای نورافشان (ال‌ای‌دی‌ها) دستگاه‌های نیمه‌هادی هستند که از طریق الکترولومینسانس نور ساطع می‌کنند. هنگامی که یک ولتاژ مستقیم در سراسر پیوند p-n اعمال می‌شود، الکترون‌ها از ناحیه نوع n در لایه فعال با حفره‌های ناحیه نوع p بازترکیب می‌شوند. این بازترکیب انرژی را به شکل فوتون (نور) آزاد می‌کند. طول‌موج خاص (رنگ) نور ساطع شده توسط انرژی گاف نواری ماده نیمه‌هادی مورد استفاده در ناحیه فعال تعیین می‌شود. به عنوان مثال، ایندیوم گالیم نیترید (InGaN) معمولاً برای ال‌ای‌دی‌های آبی و سبز استفاده می‌شود، در حالی که آلومینیوم ایندیوم گالیم فسفید (AlInGaP) برای ال‌ای‌دی‌های کهربایی، نارنجی و قرمز استفاده می‌شود. پکیج شامل یک لایه فسفر (برای ال‌ای‌دی‌های سفید) یا بدون تبدیل باقی می‌ماند (برای ال‌ای‌دی‌های رنگی مانند این سری)، یک فنجان بازتابنده برای هدایت نور و یک لنز سیلیکونی برای محافظت و شکل‌دهی پرتو است.

12. روندهای فناوری

بخش ال‌ای‌دی میان‌توان، که توسط پکیج‌هایی مانند 3030 نمایندگی می‌شود، همچنان در حال تکامل است. روندهای کلیدی شامل موارد زیر است:

• افزایش بازدهی:بهبودهای مداوم در بازده کوانتومی داخلی (IQE) و بازده استخراج نور منجر به لومن یا شار تابشی بیشتر در هر وات می‌شود و مصرف انرژی را برای همان خروجی نور کاهش می‌دهد.
• بهبود کیفیت رنگ:برای ال‌ای‌دی‌های سفید، تمرکز بر روی شاخص نمود رنگ (CRI) بالاتر و ثبات رنگ دقیق‌تر (بیضی‌های مک‌آدام کوچک‌تر) است. برای ال‌ای‌دی‌های رنگی، دسته‌های طول‌موج تنگ‌تر و بهبود اشباع رنگ روندها هستند.
• طیف‌های تخصصی:با محرک روشنایی انسان‌محور و باغبانی، تقاضا برای ال‌ای‌دی‌هایی با توزیع توان طیفی خاص فراتر از سفید استاندارد، مانند قرمز دور و قرمز عمیق در این سری، در حال رشد است.
• افزایش قابلیت اطمینان و طول عمر:بهبودها در مواد (مانند فسفرهای مقاوم‌تر، سیلیکون‌های پایدار) و تکنیک‌های بسته‌بندی، طول عمر درجه‌بندی شده (L70/B50) را به بیش از 50,000 ساعت سوق می‌دهد.
• یکپارچه‌سازی و مینیاتوری‌سازی:در حالی که فاکتور فرم 3030 محبوب باقی می‌ماند، روند موازی به سمت پکیج‌های مقیاس چیپ (CSP) و ماژول‌های یکپارچه وجود دارد که چندین ال‌ای‌دی و گاهی درایورها را در یک پکیج واحد ترکیب می‌کنند تا طراحی ساده‌تر شود.
