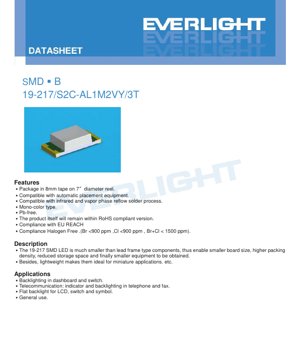

SMD LED 19-217/S2C-AL1M2VY/3T برگه اطلاعات - نارنجی درخشان - 5mA - 1.7-2.2V - سند فنی انگلیسی

1. مرور کلی محصول

19-217/S2C-AL1M2VY/3T یک LED از نوع دستگاه نصب‌سطحی (SMD) است که برای کاربردهای الکترونیکی مدرن طراحی شده که نیازمند روشنایی نشانگر قابل اعتماد، فشرده و کارآمد هستند. این قطعه از فناوری نیمه‌هادی AlGaInP (آلومینیوم گالیم ایندیوم فسفید) برای تولید خروجی نور نارنجی درخشان استفاده می‌کند. اهداف اصلی طراحی آن کوچک‌سازی، سازگاری با فرآیندهای مونتاژ خودکار و رعایت استانداردهای سختگیرانه زیست‌محیطی و ایمنی است.

مزایای اصلی این LED از بسته‌بندی SMD آن ناشی می‌شود. این قطعه به طور قابل توجهی از LEDهای سنتی نوع لید-فریم کوچک‌تر است و امکان چگالی بسته‌بندی قطعات بالاتر روی بردهای مدار چاپی (PCB) را فراهم می‌کند. این امر منجر به کاهش اندازه کلی برد، کمینه کردن نیازهای فضای ذخیره‌سازی و در نهایت کمک به توسعه تجهیزات نهایی کوچک‌تر و سبک‌تر می‌شود. ماهیت سبک بسته‌بندی آن را به ویژه برای کاربردهای مینیاتوری و قابل حمل مناسب می‌سازد که در آن‌ها فضا و وزن محدودیت‌های حیاتی هستند.

بازار هدف این محصول گسترده است و شامل الکترونیک عمومی، دستگاه‌های مصرفی و تجهیزات صنعتی می‌شود. این محصول برای پاسخگویی به نیازهای طراحانی مهندسی شده که به دنبال یک راه‌حل نشانگر نارنجی قابل اعتماد، مطابق با RoHS و عاری از هالوژن هستند و می‌توان آن را با استفاده از خطوط استاندارد فناوری نصب سطحی (SMT) یکپارچه کرد.

2. بررسی عمیق مشخصات فنی

2.1 ویژگی‌های الکترواپتیکی

عملکرد الکترو-اپتیکی در یک شرایط آزمایش استاندارد دمای محیط (Ta) 25 درجه سانتی‌گراد و جریان مستقیم (IF) 5mA مشخص شده است. پارامترهای کلیدی، خروجی نور و کیفیت رنگ را تعریف می‌کنند.

• شدت نور (Iv): توان تابشی تنظیم شده با حساسیت چشم انسان. مقدار معمول به صورت یک عدد واحد مشخص نشده است؛ در عوض، محصول در سطوح (L1, L2, M1, M2) دسته‌بندی می‌شود که مقادیر حداقل آن از 11.5 mcd تا 22.5 mcd متغیر است. حداکثر مقدار برای بالاترین سطح (M2) 28.5 mcd است. یک تلرانس ±11٪ برای شدت نور اعمال می‌شود.
• زاویه دید (2θ1/2): این زاویه‌ای است که در آن شدت نور، نصف شدت در زاویه صفر درجه (محوری) است. این LED دارای زاویه دید بسیار گسترده ۱۲۰ درجه است که آن را برای کاربردهایی مناسب می‌سازد که نور باید از محدوده وسیعی از زوایا قابل مشاهده باشد.
• طول موج اوج (λp): طول موجی که در آن تابش طیفی حداکثر است. مقدار معمول آن ۶۱۱ نانومتر (nm) است که آن را به طور قطع در ناحیه نارنجی طیف مرئی قرار می‌دهد.
• طول موج غالب (λd): این طول موج منفردی است که چشم انسان آن را به عنوان رنگ نور درک می‌کند. دامنه آن از ۶۰۰.۵ نانومتر تا ۶۱۲.۵ نانومتر، با تلرانس دقیق ±۱ نانومتر است. طول موج غالب همچنین در دسته‌های (بین) D8 تا D11 مرتب‌سازی می‌شود.
• پهنای باند طیفی (Δλ): عرض طیف تابشی در نصف حداکثر توان آن. مقدار معمول آن ۱۷ نانومتر است که نشان‌دهنده انتشار رنگ نسبتاً خالص مشخصه فناوری AlGaInP است.

2.2 پارامترهای الکتریکی

مشخصات الکتریکی محدوده‌های عملکرد و شرایط لازم برای عملکرد قابل اطمینان را تعریف می‌کنند.

• ولتاژ مستقیم (VF): افت ولتاژ روی LED هنگام کار در جریان مشخص‌شده. در IF=5mA، این مقدار از حداقل 1.70 ولت تا حداکثر 2.20 ولت متغیر است، با تلرانس ±0.05V. این ولتاژ مستقیم پایین برای دستگاه‌های کم‌مصرف و باتری‌خور مزیت محسوب می‌شود. ولتاژ همچنین در سطوح (کدهای 19 تا 23) دسته‌بندی شده است.
• ولتاژ معکوس (VR): حداکثر ولتاژی که می‌توان در جهت معکوس بدون آسیب رساندن به قطعه اعمال کرد. حداکثر مقدار مطلق مجاز 5 ولت است.
• جریان معکوس (IR): جریان نشتی هنگام اعمال حداکثر ولتاژ معکوس (5 ولت). حداکثر مقدار آن 10 میکروآمپر است.
• جریان مستقیم (IF): جریان عملیاتی پیوسته توصیه‌شده ۲۵ میلی‌آمپر است.
• جریان مستقیم پیک (IFP): در عملیات پالسی (چرخه کاری ۱/۱۰ در ۱ کیلوهرتز)، LED می‌تواند جریان پیک تا ۶۰ میلی‌آمپر را تحمل کند.

2.3 رتبه‌بندی‌های حرارتی و حداکثر مطلق

این مقادیر، محدودیت‌های محیطی و تنش‌هایی را تعریف می‌کنند که فراتر از آنها ممکن است آسیب دائمی رخ دهد.

• اتلاف توان (Pd): حداکثر اتلاف توان مجاز ۶۰ میلی‌وات است.
• دمای عملیاتی (Topr): محدوده دمای محیط برای عملکرد مطمئن از 40- درجه سلسیوس تا 85+ درجه سلسیوس است.
• دمای نگهداری (Tstg): محدوده دمای نگهداری در حالت غیرعملیاتی از 40- درجه سلسیوس تا 90+ درجه سلسیوس است.
• تخلیه الکترواستاتیک (ESD): این دستگاه می‌تواند با استفاده از مدل بدن انسان (HBM) تا 2000 ولت را تحمل کند که سطح استاندارد حفاظت برای کار در محیط کنترل‌شده ESD است.
• دمای لحیم‌کاری: بسته‌بندی با هر دو روش لحیم‌کاری بازجریانی و دستی سازگار است.
  • لحیم‌کاری ریفلو: حداکثر دمای پیک ۲۶۰ درجه سانتی‌گراد برای حداکثر ۱۰ ثانیه.
  • لحیم‌کاری دستی: دمای نوک هویه تا ۳۵۰ درجه سانتی‌گراد برای حداکثر ۳ ثانیه در هر پایانه.

3. توضیح سیستم دسته‌بندی (Binning)

برای اطمینان از ثبات رنگ و روشنایی در تولید، LEDها بر اساس پارامترهای کلیدی در دسته‌های (بین) مختلف دسته‌بندی می‌شوند. این امر به طراحان اجازه می‌دهد قطعاتی را انتخاب کنند که نیازهای خاص کاربرد را برآورده می‌سازند.

3.1 دسته‌بندی شدت نور

LEDها بر اساس شدت نور اندازه‌گیری شده در جریان ۵ میلی‌آمپر در چهار دسته (L1, L2, M1, M2) دسته‌بندی می‌شوند. این امکان انتخاب برای کاربردهای نیازمند سطوح روشنایی مختلف را فراهم می‌کند و در عین حال عملکرد قابل پیش‌بینی را حفظ می‌نماید.

3.2 دسته‌بندی طول موج غالب

رنگ (فام) به‌طور دقیق از طریق چهار دسته‌بندی طول موج (D8, D9, D10, D11) کنترل می‌شود که هر کدام محدوده‌ای ۳ نانومتری از ۶۰۰.۵ نانومتر تا ۶۱۲.۵ نانومتر را پوشش می‌دهند. این امر ثبات رنگ بصری را در بین چندین واحد در یک مجموعه تضمین می‌کند.

3.3 دسته‌بندی ولتاژ مستقیم

ولتاژ پیش‌رو در پنج دسته (۱۹ تا ۲۳) مرتب می‌شود که هر کدام محدوده‌ای ۰.۱ ولتی از ۱.۷۰ ولت تا ۲.۲۰ ولت را در بر می‌گیرند. این امر به‌ویژه برای طراحانی مفید است که نیاز به مدیریت دقیق طراحی منبع تغذیه و محاسبات مقاومت محدودکننده جریان دارند، به‌خصوص در آرایه‌های بزرگ که افت ولتاژ می‌تواند یک نگرانی باشد.

4. تحلیل منحنی عملکرد

در حالی که منحنی‌های گرافیکی خاصی در برگه اطلاعات (دیتاشیت) ارجاع داده شده‌اند، مفاهیم آن‌ها را می‌توان بر اساس رفتار استاندارد LED و پارامترهای ارائه‌شده توصیف کرد.

The منحنی جریان بر حسب ولتاژ (I-V) رابطه نمایی مشخصه یک دیود را نشان می‌دهد. محدوده ولتاژ مستقیم مشخص شده (1.7-2.2 ولت در 5 میلی‌آمپر) نشانگر "نقطه خم" این منحنی است. کارکرد در جریان‌های به مراتب بالاتر از 5 میلی‌آمپر نیاز به ولتاژ مستقیم بالاتری دارد و بر روی بخش شیب‌دار نمایی منحنی حرکت می‌کند. این موضوع اهمیت استفاده از مقاومت محدودکننده جریان یا درایور جریان ثابت را برجسته می‌سازد، زیرا افزایش کوچکی در ولتاژ می‌تواند منجر به افزایش زیاد و بالقوه مخربی در جریان شود.

The منحنی شدت نور بر حسب جریان مستقیم (L-I) عموماً در یک محدوده خطی است. کارکرد در حداکثر جریان پیوسته (25 میلی‌آمپر) خروجی نوری به مراتب بیشتری نسبت به جریان آزمایشی 5 میلی‌آمپر تولید می‌کند، اما این امر همچنین اتلاف توان و دمای پیوند را افزایش می‌دهد که باید از طریق طراحی حرارتی مناسب PCB مدیریت شود.

The وابستگی دمایی از ویژگی‌های بحرانی است. برای LEDهای AlGaInP، شدت نور معمولاً با افزایش دمای پیوند کاهش می‌یابد. اگرچه منحنی دقیق کاهش بر اثر دما ارائه نشده است، اما محدوده وسیع دمای عملیاتی (40- درجه سلسیوس تا 85+ درجه سلسیوس) استحکام دستگاه را تأیید می‌کند. طراحان باید افت شدت نور در محیط‌های با دمای بالا را در نظر بگیرند. ولتاژ مستقیم نیز دارای ضریب دمایی منفی است، به این معنی که با افزایش دما کمی کاهش می‌یابد.

The توزیع طیفی منحنی یک قله واحد و نسبتاً باریک را نشان می‌دهد که حول 611 نانومتر متمرکز است (مقدار معمول)، و پهنای باند 17 نانومتر عرض آن را تعریف می‌کند. این ماهیت تک‌رنگ خروجی را تأیید می‌کند که برای کاربردهای نیازمند رنگ نارنجی خاص و اشباع‌شده مناسب است.

5. اطلاعات مکانیکی و بسته‌بندی

LED مدل 19-217 در یک بسته‌بندی استاندارد SMD عرضه می‌شود. ابعاد دقیق در یک نقشه تفصیلی درون دیتاشیت ارائه شده‌اند، با تلرانس استاندارد ±0.1 میلی‌متر مگر اینکه خلاف آن ذکر شده باشد. ویژگی‌های مکانیکی کلیدی شامل موارد زیر است:

• نمای کلی بسته‌بندی: نقشه طول، عرض و ارتفاع بدنه LED و همچنین ابعاد و فاصله ترمینال‌های قابل لحیم‌کاری (پدها) را مشخص می‌کند.
• طراحی پد: طرح جایگذاری روی PCB باید با طرح پد توصیه‌شده مطابقت داشته باشد تا اطمینان حاصل شود از لحیم‌کاری مناسب، پایداری مکانیکی و احتمالاً مقداری اتلاف حرارت.
• شناسایی قطبیت: نقشه دیتاشیت به وضوح پایه‌های آند و کاتد را نشان می‌دهد. قطبیت صحیح برای عملکرد دستگاه ضروری است. معمولاً یکی از پدها ممکن است به شکل متفاوت علامت‌گذاری یا شکل داده شده باشد (مانند یک شکاف یا لبه مورب روی خود بسته‌بندی LED) تا کاتد را نشان دهد.
• جنس: رنگ لنز (رزین) به عنوان "Water Clear" مشخص شده است، به این معنی که نور نارنجی از طریق یک پوشش شفاف ساطع می‌شود که به زاویه دید گسترده 120 درجه کمک می‌کند.

6. دستورالعمل‌های لحیم‌کاری و مونتاژ

جابجایی و لحیم‌کاری صحیح برای قابلیت اطمینان بسیار مهم است. LED در بسته‌بندی مقاوم در برابر رطوبت (نوار روی قرقره) ارائه می‌شود که با تجهیزات اتوماتیک برداشت و قراردادن سازگار است.

6.1 پارامترهای لحیم‌کاری بازجریانی

پروفیل لحیم‌کاری رفلو بدون سرب (Pb-free) توصیه می‌شود. این پروفیل شامل موارد زیر است:

• پیش‌گرمایش: افزایش دما از محیط به ۱۵۰-۲۰۰ درجه سلسیوس در مدت ۶۰-۱۲۰ ثانیه.
• خیس‌کاری/بازجوشی: زمان بالاتر از نقطه ذوب (۲۱۷ درجه سلسیوس) باید ۶۰-۱۵۰ ثانیه باشد. دمای اوج نباید از ۲۶۰ درجه سلسیوس تجاوز کند و زمان در دمای ۲۵۵ درجه سلسیوس یا بالاتر حداکثر باید به ۳۰ ثانیه محدود شود.
• خنک‌سازی: حداکثر نرخ خنک‌سازی باید ۶ درجه سلسیوس بر ثانیه باشد.

نکته حیاتی: عملیات لحیم‌کاری بازجوشی نباید بیش از دو بار بر روی یک مجموعه LED انجام شود تا از آسیب تنش حرارتی جلوگیری گردد.

6.2 ذخیره‌سازی و حساسیت به رطوبت

قطعات در کیسه‌ای ضد رطوبت همراه با جاذب رطوبت بسته‌بندی شده‌اند.

• قبل از باز کردن: در دمای ≤30 درجه سانتی‌گراد و رطوبت نسبی ≤90% انبار شود.
• پس از باز کردن: "طول عمر کف" (زمانی که قطعات می‌توانند در معرض هوای محیط کارخانه قرار گیرند) در دمای ≤30°C و رطوبت نسبی ≤60% یک سال است. قطعات استفاده نشده باید در بسته‌بندی ضد رطوبت مجدداً مهر و موم شوند.
• پخت: اگر جاذب رطوبت نشان‌دهنده اشباع باشد یا زمان انبارش بیش از حد مجاز گذشته باشد، قبل از عملیات Reflow نیاز به پخت در دمای 60±5 درجه سانتی‌گراد به مدت 24 ساعت است تا از ترک‌خوردگی "پاپ کورن" در حین لحیم‌کاری جلوگیری شود.

6.3 لحیم‌کاری دستی و بازکاری

در صورت لزوم انجام لحیم‌کاری دستی:

• از هویه‌ای با دمای نوک ≤350 درجه سانتی‌گراد استفاده کنید.
• زمان تماس را به ≤3 ثانیه برای هر پایانه محدود کنید.
• از هویه‌ای با توان نامی ≤25 وات استفاده کنید.
• حداقل فاصله 2 ثانیه‌ای بین لحیم‌کاری هر پایانه رعایت شود.

انجام بازکاری به شدت توصیه نمی‌شود. در صورت اجتناب ناپذیر بودن، باید از هویه دو سر مخصوص برای گرم کردن همزمان هر دو پایه و برداشتن قطعه بدون اعمال تنش مکانیکی استفاده شود. تأثیر بر ویژگی‌های LED پس از هر بار انجام مجدد کار باید تأیید شود.

7. اطلاعات بسته‌بندی و سفارش

بسته بندی استاندارد ارسال، نوار حامل به عرض 8 میلی‌متر پیچیده شده بر روی قرقره با قطر 7 اینچ است. هر قرقره حاوی 3000 قطعه می‌باشد.

قرقره و نوار حامل دارای ابعاد مشخصی هستند که در نقشه‌های برگه اطلاعات فنی ارائه شده‌اند تا سازگاری با تجهیزات مونتاژ خودکار تضمین شود.

برچسب بسته‌بندی حاوی اطلاعات حیاتی برای ردیابی و کاربرد صحیح است:

• CPN: Customer's Product Number (در صورت اختصاص داده شده).
• P/N: شماره قطعه سازنده (19-217/S2C-AL1M2VY/3T).
• تعداد: تعداد بسته‌بندی (3000 عدد/رول).
• رده: کد دسته‌بندی شدت نور (مانند L1, M2).
• فام: کد دسته‌بندی طول موج غالب (مانند D9, D11).
• مرجع: کد دسته‌بندی ولتاژ مستقیم (مثلاً 20، 22).
• شماره LOT: شماره سری ساخت برای ردیابی.

8. توصیه‌های کاربردی

8.1 سناریوهای کاربردی متداول

• نور پس‌زمینه: ایده‌آل برای نورپردازی پس‌زمینه آیکون‌های داشبورد، کلیدهای غشایی و پنل‌های کنترلی که زاویه دید گسترده در آنها مفید است.
• تجهیزات مخابراتی: به عنوان نشانگر وضعیت، چراغ‌های انتظار پیام یا نور پس‌زمینه صفحه کلید در تلفن‌ها، فکس‌ها و سخت‌افزارهای شبکه عمل می‌کند.
• نور پس‌زمینه پنل LCD: می‌تواند برای نور پس‌زمینه تخت و لبه‌ای در نمایشگرهای کوچک تک‌رنگ LCD یا برای روشن کردن نمادهای خاص استفاده شود.
• کاربرد عمومی نشانگر: نشانگرهای روشن بودن، انتخاب‌کننده‌های حالت، سیگنال‌های هشدار و چراغ‌های وضعیت در طیف گسترده‌ای از محصولات الکترونیکی مصرفی و صنعتی.

8.2 ملاحظات حیاتی طراحی

1. محدود کردن جریان اجباری است: همیشه باید از یک مقاومت محدودکننده جریان خارجی به صورت سری با LED استفاده شود. ولتاژ مستقیم دارای تلرانس و ضریب دمایی منفی است. افزایش جزئی در ولتاژ منبع یا کاهش VF ناشی از گرمایش میتواند باعث افزایش جریان بزرگ و مخرب شود اگر به درستی محدود نشود. مقدار مقاومت (R) به صورت R = (V_supply - VF_LED) / I_desired محاسبه میشود.
2. مدیریت حرارتی: در حالی که بستهبندی کوچک است، باید حداکثر اتلاف توان 60mW رعایت شود. کار در جریانهای بالا (مثلاً 25mA) گرما تولید میکند. چیدمان PCB باید مساحت مسی کافی در اطراف پدهای LED فراهم کند تا به عنوان هیت سینک عمل کند، به ویژه در محیطهای با دمای محیط بالا یا زمانی که چندین LED خوشهبندی شدهاند.
3. اقدامات احتیاطی ESD: اگرچه برای 2000V HBM درجهبندی شده است، باید روشهای استاندارد مدیریت ESD در طول مونتاژ و جابهجایی رعایت شود تا از آسیب پنهان جلوگیری شود.
4. طراحی نوری: زاویه دید 120 درجه یک الگوی انتشار بسیار گسترده و پراکنده فراهم میکند. برای کاربردهایی که نیاز به پرتو متمرکزتر دارند، ممکن است استفاده از لنز خارجی یا راهنمای نور ضروری باشد.
5. شکل موج برای کارکرد پالسی: در صورت استفاده از جریان مستقیم پیک (60 میلی‌آمپر) در حالت پالسی، اطمینان حاصل کنید که چرخه وظیفه از 10% تجاوز نکند و فرکانس مطابق مشخصات 1 کیلوهرتز باشد. جریان متوسط همچنان باید در محدوده مجاز پیوسته 25 میلی‌آمپر باقی بماند.

9. انطباق و استانداردهای محیط زیستی

این محصول برای برآورده کردن مقررات کلیدی محیط زیستی و ایمنی جهانی طراحی شده است که یک مزیت قابل توجه برای دسترسی به بازار محسوب می‌شود.

• منطبق با RoHS: این محصول فاقد مواد خطرناک محدودشده طبق دستورالعمل محدودیت مواد خطرناک اتحادیه اروپا (RoHS) است.
• بدون سرب: پوشش‌ها و مواد لحیم‌کاری حاوی سرب نیستند.
• انطباق با مقررات REACH اتحادیه اروپا: مطابق با مقررات ثبت، ارزیابی، مجوز و محدودیت مواد شیمیایی (REACH) است.
• بدون هالوژن: Meets strict limits on bromine (Br) and chlorine (Cl) content: Br < 900 ppm, Cl < 900 ppm, and Br+Cl < 1500 ppm. This is important for reducing toxic emissions in case of fire.

10. محدودیت‌های کاربردی و یادداشت قابلیت اطمینان

صراحتاً ذکر شده است که این محصول، همانطور که در این برگه مشخصات تعریف شده است، بدون مشورت قبلی برای کاربردهای با قابلیت اطمینان بالا یا حیاتی برای ایمنی در نظر گرفته نشده است. این شامل موارد زیر می‌شود:

• سیستم‌های نظامی و هوافضا.
• سیستم‌های ایمنی یا امنیتی خودرو (مانند کنترل‌های ایربگ، چراغ ترمز).
• تجهیزات حیاتی پشتیبانی زندگی پزشکی یا تشخیصی.

برای چنین کاربردهایی، ممکن است درجه‌های مختلف محصول با آزمایش‌های گسترده‌تر، محدوده‌های دمایی وسیع‌تر و تضمین طول عمر طولانی‌تر مورد نیاز باشد. مشخصات فنی، کیفیت و عملکرد LED را به عنوان یک قطعه مجزا تحت شرایط آزمایش تعریف‌شده تضمین می‌کند. استفاده از محصول خارج از این محدوده‌های مشخص‌شده، این تضمین را باطل می‌کند.

11. معرفی اصل فنی

LED مدل 19-217 بر پایه ماده نیمه‌هادی AlGaInP (آلومینیوم گالیم ایندیم فسفید) رشد‌یافته بر روی یک زیرلایه است. هنگامی که یک ولتاژ مستقیم اعمال می‌شود، الکترون‌ها و حفره‌ها به ناحیه فعال اتصال نیمه‌هادی تزریق می‌شوند. بازترکیب آن‌ها انرژی را به شکل فوتون (نور) آزاد می‌کند. ترکیب خاص آلیاژ AlGaInP انرژی شکاف نواری را تعیین می‌کند که مستقیماً با طول موج (رنگ) نور ساطع‌شده مطابقت دارد. در این مورد، ترکیب برای تولید فوتون در طیف نارنجی (~611 نانومتر) تنظیم شده است. رزین اپوکسی محافظ "شفاف مانند آب" (water clear)، تراشه نیمه‌هادی را محافظت می‌کند، به عنوان لنز برای شکل‌دهی به خروجی نور عمل می‌کند (دستیابی به الگوی 120 درجه) و محافظت مکانیکی و محیطی را فراهم می‌کند. بسته‌بندی نصب سطحی دارای دو ترمینال فلزی (آند و کاتد) است که مستقیماً به PCB لحیم می‌شوند و نیاز به سوراخ‌های روگذر و سیم‌ها را از بین می‌برند.

12. پرسش‌های متداول بر اساس پارامترهای فنی

1. س: برای منبع تغذیه 5 ولت به چه مقاومتی نیاز دارم؟ ج: با استفاده از بدترین حالت حداکثر VF برابر 2.2 ولت و جریان مطلوب 5 میلی‌آمپر: R = (5V - 2.2V) / 0.005A = 560 اهم. با استفاده از یک مقاومت استاندارد 560Ω، جریان واقعی از حدود 5mA (اگر VF=2.2V) تا حدود 5.9mA (اگر VF=1.7V) متغیر خواهد بود. یک مقاومت 470Ω نیز متداول است که روشنایی کمی بالاتر ارائه می‌دهد اما حتی با حداقل VF نیز اطمینان می‌دهد که جریان زیر 25mA باقی می‌ماند.
2. س: آیا می‌توانم آن را مستقیماً از پایه میکروکنترلر راه‌اندازی کنم؟ A: احتمالاً، اما با احتیاط. یک پایه معمولی MCU می‌تواند ۲۰ تا ۲۵ میلی‌آمپر را تأمین یا دریافت کند که در حداکثر حد مطلق LED قرار دارد. این هیچ حاشیه‌ای باقی نمی‌گذارد و هم MCU و هم LED را تحت فشار قرار می‌دهد. همیشه بهتر است از پایه MCU برای راه‌اندازی یک ترانزیستور (مثلاً یک MOSFET) استفاده شود که سپس جریان LED را کنترل می‌کند.
3. Q: چرا زاویه دید اینقدر وسیع است؟ A: مواد محفظه گنبدی شکل "شفاف مانند آب" به عنوان یک لنز عمل می‌کند که نور را از تراشه نیمه‌هادی کوچک بر روی منطقه‌ای بسیار گسترده می‌شکند. این برای کاربردهای نشانگر که LED باید از زوایای بسیاری دیده شود، ایده‌آل است.
4. Q: کد دسته "S2C-AL1M2VY/3T" به چه معناست؟ A: این کد محصول داخلی سازنده است. احتمالاً ویژگی‌های خاصی مانند نوع پکیج (SMD)، فناوری تراشه (AlGaInP)، رنگ (نارنجی/زرد)، دسته روشنایی و سایر واریانت‌های تولیدی را کدگذاری می‌کند. رمزگشایی دقیق آن اختصاصی است، اما پارامترهای کلیدی عملکرد به طور کامل در جداول دیتاشیت تعریف شده‌اند.
5. Q: LED چقدر دوام می‌آورد؟ A: در حالی که یک عمر مشخص L70/L50 (ساعت تا ۷۰٪ یا ۵۰٪ روشنایی اولیه) در این دیتاشیت ارائه نشده است، LEDهای AlGaInP به دلیل عمر عملیاتی بسیار طولانی (اغلب ده‌ها هزار ساعت) شناخته می‌شوند، مشروط بر اینکه در محدوده‌های مشخص شده الکتریکی و حرارتی خود کار کنند. مکانیزم اصلی تخریب عمر، کاهش تدریجی خروجی نورانی به دلیل نقص در مواد نیمه‌هادی و بسته‌بندی تحت تنش دمایی و جریان بالا است.
