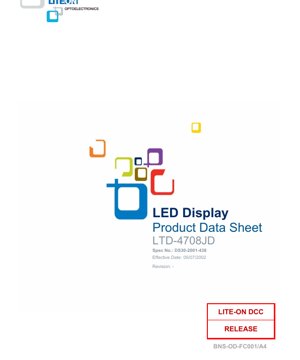

LTD-4708JD LED डिस्प्ले स्पेसिफिकेशन शीट - 0.4 इंच अक्षर ऊंचाई - सुपर रेड - 2.6V फॉरवर्ड वोल्टेज - हिंदी तकनीकी दस्तावेज़

1. उत्पाद अवलोकन

LTD-4708JD एक उच्च-प्रदर्शन, दो-अंकीय, सात-खंड डिजिटल डिस्प्ले मॉड्यूल है, जो स्पष्ट संख्यात्मक रीडआउट की आवश्यकता वाले अनुप्रयोगों के लिए विशेष रूप से डिज़ाइन किया गया है। इसका प्राथमिक कार्य स्वतंत्र रूप से एड्रेस किए जाने वाले LED खंडों का उपयोग करके दो अंकों (0-9) को सहज रूप से प्रदर्शित करना है। इसकी मूल तकनीक AlInGaP (एल्यूमीनियम इंडियम गैलियम फॉस्फाइड) अर्धचालक सामग्री पर आधारित है, जिसे विशेष रूप से अल्ट्रा-रेड वेवलेंथ प्रकाश उत्सर्जित करने के लिए डिज़ाइन किया गया है। लाल प्रकाश क्षेत्र में उच्च चमक और उत्कृष्ट दक्षता प्राप्त करने के लिए यह सामग्री चयन महत्वपूर्ण है। यह डिवाइस ग्रे पैनल और सफेद खंड चिह्नों के डिज़ाइन के साथ बनाया गया है, जो विभिन्न प्रकाश स्थितियों में कंट्रास्ट और पठनीयता को काफी बढ़ाता है। यह ल्यूमिनस तीव्रता के अनुसार ग्रेड किया गया है, जो उत्पादन बैचों में चमक स्तरों की स्थिरता सुनिश्चित करता है, जिससे बहु-इकाई अनुप्रयोगों में एक समान रूप प्राप्त होता है।

1.1 मुख्य लाभ और लक्षित बाजार

इस डिस्प्ले में कई प्रमुख लाभ हैं जो इसे औद्योगिक और उपभोक्ता अनुप्रयोगों की एक श्रृंखला के लिए उपयुक्त बनाते हैं। इसकी कम बिजली खपत बैटरी से चलने वाले या ऊर्जा संवेदनशील उपकरणों के लिए एक महत्वपूर्ण लाभ है। उच्च चमक और उच्च कंट्रास्ट यह सुनिश्चित करते हैं कि यह उज्ज्वल वातावरण में भी स्पष्ट रूप से पठनीय है। व्यापक देखने का कोण विभिन्न स्थितियों से डिस्प्ले सामग्री पढ़ने की अनुमति देता है, जो उपकरण और पैनल मीटर के लिए महत्वपूर्ण है। एलईडी प्रौद्योगिकी की ठोस-अवस्था विश्वसनीयता लंबे सेवा जीवन की गारंटी देती है, बिना किसी चलने वाले भाग के घिसाव के। निरंतर और समान सेगमेंट डिस्प्ले कैरेक्टर को एक साफ, पेशेवर सौंदर्य प्रदान करते हैं। इन सुविधाओं के संयोजन से LTD-4708JD को परीक्षण माप उपकरण, औद्योगिक नियंत्रण पैनल, चिकित्सा उपकरण, ऑटोमोटिव डैशबोर्ड (सहायक डिस्प्ले के लिए), पॉइंट-ऑफ-सेल सिस्टम और विभिन्न उपभोक्ता इलेक्ट्रॉनिक्स जिन्हें विश्वसनीय डिजिटल संकेत की आवश्यकता होती है, सहित लक्षित बाजारों के लिए एक आदर्श विकल्प बनाते हैं।

2. तकनीकी मापदंडों की गहन और वस्तुनिष्ठ व्याख्या

LTD-4708JD का प्रदर्शन विद्युत और प्रकाशीय मापदंडों के एक व्यापक सेट द्वारा परिभाषित किया गया है, जिन्हें सही सर्किट डिजाइन और अनुप्रयोग के लिए समझना आवश्यक है।

2.1 पूर्ण अधिकतम रेटिंग

ये रेटिंग उन तनाव सीमाओं को परिभाषित करती हैं जो डिवाइस को स्थायी क्षति पहुंचा सकती हैं। ये निरंतर संचालन के लिए लागू नहीं हैं।

• प्रति सेगमेंट बिजली की खपत:70 mW। यह एकल LED सेगमेंट द्वारा प्रदर्शन गिरावट के बिना सुरक्षित रूप से ऊष्मा के रूप में अपव्यय की जा सकने वाली अधिकतम शक्ति है।
• प्रति सेगमेंट पीक फॉरवर्ड करंट:90 mA। यह पल्स स्थितियों (1/10 ड्यूटी साइकल, 0.1ms पल्स चौड़ाई के रूप में निर्दिष्ट) में अनुमत अधिकतम तात्कालिक धारा है। इसका उपयोग मल्टीप्लेक्सिंग या अतिरिक्त चमक प्राप्त करने के लिए संक्षिप्त ओवरड्राइव के लिए किया जाता है।
• प्रति सेगमेंट कंटीन्यूअस फॉरवर्ड करंट:25°C पर 25 mA। यह निरंतर संचालन के लिए अनुशंसित अधिकतम DC धारा है। यह रेटिंग 25°C से ऊपर 0.33 mA/°C की रैखिक डिरेटिंग के अधीन है, जिसका अर्थ है कि ओवरहीटिंग को रोकने के लिए परिवेश के तापमान में वृद्धि के साथ सुरक्षित निरंतर धारा कम हो जाती है।
• प्रति सेगमेंट रिवर्स वोल्टेज:5 V। इस मान से अधिक रिवर्स बायस वोल्टेज लागू करने से LED जंक्शन के ब्रेकडाउन का कारण बन सकता है।
• ऑपरेटिंग एवं स्टोरेज तापमान रेंज:-35°C से +85°C। यह उपकरण इस व्यापक तापमान सीमा में कार्य और भंडारण के लिए रेटेड है।
• सोल्डरिंग तापमान:260°C, 3 सेकंड के लिए, माउंटिंग प्लेन से 1/16 इंच (लगभग 1.6mm) नीचे माप बिंदु पर। यह असेंबली प्रक्रिया के दौरान थर्मल क्षति से बचने के लिए रीफ्लो सोल्डरिंग प्रोफाइल को परिभाषित करता है।

2.2 विद्युत और प्रकाशीय विशेषताएँ

ये Ta=25°C पर मापे गए विशिष्ट कार्य पैरामीटर हैं।

• औसत प्रकाश उत्सर्जन तीव्रता (I_V):I_F1mA पर 200-650 µcd। यह प्रकाश उत्पादन है। विस्तृत सीमा ग्रेडिंग प्रक्रिया की उपस्थिति को दर्शाती है; विशिष्ट तीव्रता स्तर उपलब्ध हैं।
• शिखर उत्सर्जन तरंगदैर्ध्य (λ_p):I_F20mA पर 650 nm। यह वह तरंगदैर्ध्य है जिस पर उत्सर्जित प्रकाश शक्ति अधिकतम होती है।
• वर्णक्रमीय रेखा अर्ध-चौड़ाई (Δλ):I_F20mA पर 20 nm। यह वर्णक्रमीय शुद्धता को दर्शाता है; छोटा मान अधिक मोनोक्रोमैटिक रंग को दर्शाता है।
• प्रमुख तरंगदैर्ध्य (λ_d):I_F20mA पर 639 nm। यह वह एकल तरंगदैर्ध्य है जिसे मानव आंख रंग के रूप में अनुभव करती है।
• प्रति सेगमेंट फॉरवर्ड वोल्टेज (V_F):I_F1mA पर 2.1V (न्यूनतम), 2.6V (विशिष्ट)। यह एलईडी के चालू होने पर वोल्टेज ड्रॉप है। यह श्रृंखला सीमित प्रतिरोध की गणना के लिए महत्वपूर्ण है।
• प्रति सेगमेंट रिवर्स करंट (I_R):V_R100 µA (अधिकतम) @ =5V. यह LED के रिवर्स बायस्ड होने पर एक छोटी लीकेज करंट है।
• ल्यूमिनस इंटेंसिटी मैचिंग रेशियो (I_V-m):2:1. यह एकल डिवाइस के भीतर सबसे चमकीले सेगमेंट और सबसे मंद सेगमेंट के बीच अधिकतम अनुमेय अनुपात निर्धारित करता है, जिससे एक समान रूप सुनिश्चित होता है।

3. ग्रेडिंग प्रणाली विवरण

डेटाशीट बताती है कि डिवाइस "ल्यूमिनस इंटेंसिटी के अनुसार बिन किया गया है"। यह निर्माण के बाद के बिनिंग या स्क्रीनिंग प्रक्रिया को संदर्भित करता है।

• ल्यूमिनस इंटेंसिटी बिनिंग:200-650 µcd की विशिष्ट ल्यूमिनस इंटेंसिटी रेंज इंगित करती है कि डिवाइस का परीक्षण किया गया है और विशिष्ट इंटेंसिटी ग्रेड (जैसे, 200-300 µcd, 300-400 µcd, आदि) में समूहीकृत (बिन) किया गया है। यह डिजाइनरों को उनके एप्लिकेशन के लिए समान चमक वाले घटकों का चयन करने में सक्षम बनाता है, जो कई डिस्प्ले को साथ-साथ उपयोग करते समय चमक में असंगति से बचने के लिए महत्वपूर्ण है।
• फॉरवर्ड वोल्टेज बिनिंग:हालांकि स्पष्ट रूप से बिनिंग के रूप में वर्णित नहीं है, फॉरवर्ड वोल्टेज में न्यूनतम/विशिष्ट/अधिकतम सीमा होती है। समान शक्ति अपव्यय या सटीक ड्राइवर डिजाइन की आवश्यकता वाले महत्वपूर्ण अनुप्रयोगों के लिए, आमतौर पर V_F tolerances.
• वेवलेंथ बिनिंग:प्रमुख तरंगदैर्ध्य और शिखर तरंगदैर्ध्य विशिष्ट मानों के रूप में दिए गए हैं। रंग सटीकता के लिए महत्वपूर्ण अनुप्रयोगों के लिए, तरंगदैर्ध्य (क्रोमैटिसिटी) के आधार पर अतिरिक्त स्क्रीनिंग प्रदान की जा सकती है।

4. प्रदर्शन वक्र विश्लेषण

डेटाशीट "विशिष्ट विद्युत/ऑप्टिकल विशेषता वक्र" का उल्लेख करती है। हालांकि प्रदान किए गए पाठ में विशिष्ट ग्राफ़ का विस्तृत विवरण नहीं है, लेकिन इस प्रकार के उपकरणों के मानक वक्रों में आमतौर पर शामिल हैं:

• फॉरवर्ड करंट बनाम फॉरवर्ड वोल्टेज (I_F-V_Fवक्र):यह घातीय संबंध दर्शाता है। एलईडी के गतिशील प्रतिरोध को निर्धारित करने और निरंतर धारा ड्राइवरों को डिजाइन करने के लिए यह वक्र महत्वपूर्ण है।
• दीप्त तीव्रता बनाम अग्र धारा (I_V-I_Fवक्र):यह दर्शाता है कि धारा बढ़ने के साथ प्रकाश उत्पादन कैसे बढ़ता है, जो आमतौर पर कार्यशील सीमा में लगभग रैखिक संबंध दिखाता है। यह घटते प्रतिफल या संतृप्ति बिंदु को दर्शाता है।
• दीप्त तीव्रता बनाम परिवेश तापमान (I_V-T_aवक्र):यह दर्शाता है कि जंक्शन तापमान बढ़ने के साथ प्रकाश उत्पादन कम हो जाता है। ताप प्रबंधन आवश्यकताओं को समझने के लिए यह महत्वपूर्ण है।
• वर्णक्रमीय वितरण:तरंगदैर्ध्य के विरुद्ध सापेक्ष तीव्रता का ग्राफ, लगभग 650 nm पर शिखर और लगभग 20 nm की अर्ध-चौड़ाई दिखाता है, जो अति-लाल प्रकाश रंग की पुष्टि करता है।

5. यांत्रिक और पैकेजिंग जानकारी

5.1 पैकेज आयाम

इस उपकरण के परिभाषित भौतिक आयाम हैं। जब तक अन्यथा निर्दिष्ट न हो, सभी आयाम मिलीमीटर में हैं, जिनकी मानक सहनशीलता ±0.25 मिमी है। सटीक आयाम (लंबाई, चौड़ाई, ऊंचाई, पिन पिच और अंक पिच) विशिष्टता पत्रिका के पृष्ठ 2 पर आयाम चित्र में विस्तार से दिए गए हैं। यह चित्र पीसीबी लेआउट के लिए महत्वपूर्ण है, जो पैकेज और नो-गो क्षेत्रों के सही डिजाइन को सुनिश्चित करता है।

5.2 पिन कनेक्शन और ध्रुवीयता

LTD-4708JD एककॉमन कैथोडप्रकार का डिस्प्ले है। इसका अर्थ है कि प्रत्येक अंक के सभी एलईडी के कैथोड (नकारात्मक टर्मिनल) आंतरिक रूप से एक साथ जुड़े हुए हैं।

• पिन 4:अंक 2 का कॉमन कैथोड
• पिन 9:अंक 1 का कॉमन कैथोड
• पिन 1, 2, 3, 5, 6, 7, 8, 10:ये विभिन्न सेगमेंट (A, B, C, D, E, F, G और दशमलव बिंदु) के एनोड हैं। आंतरिक सर्किट आरेख प्रत्येक सेगमेंट LED की इन एनोड पिनों और संबंधित कॉमन कैथोड पिनों से विशिष्ट कनेक्टिविटी दर्शाता है।
• ध्रुवीयता पहचान:पिन परिभाषा तालिका और स्कीमैटिक स्पष्ट ध्रुवीयता प्रदान करते हैं। फॉरवर्ड बायस लगाने (एनोड पिन पर इसके संबंधित कॉमन कैथोड की तुलना में सकारात्मक वोल्टेज) से वह सेगमेंट प्रकाशित होगा।

6. सोल्डरिंग और असेंबली दिशानिर्देश

विश्वसनीयता बनाए रखने के लिए उचित हैंडलिंग आवश्यक है।

• रीफ्लो वेल्डिंग:Absolute Maximum Ratings 260°C पर 3 सेकंड के लिए वेल्डिंग तापमान निर्दिष्ट करते हैं, माउंटिंग प्लेन से 1.6mm नीचे माप बिंदु। यह सामान्य लीड-फ्री रीफ्लो प्रोफाइल के अनुरूप है। इस तापीय तनाव से अधिक होने से बचने के लिए प्रोफाइल को नियंत्रित किया जाना चाहिए।
• हैंड वेल्डिंग:如果必须进行手工焊接，应使用温控烙铁，烙铁头温度不超过350°C，并且接触时间应最小化（通常每个引脚<3秒）。
• सफाई:फ्लक्स को हटाने के लिए उपयुक्त, गैर-संक्षारक विलायक का उपयोग करें। अल्ट्रासोनिक सफाई से तब तक बचें जब तक कि यह पैकेज के लिए सुरक्षित साबित न हो।
• ESD रोकथाम उपाय:हालांकि LED कुछ ICs की तुलना में कम संवेदनशील होती हैं, फिर भी असेंबली प्रक्रिया के दौरान मानक ESD (इलेक्ट्रोस्टैटिक डिस्चार्ज) हैंडलिंग प्रक्रियाओं का पालन किया जाना चाहिए।
• भंडारण स्थितियाँ:निर्दिष्ट तापमान सीमा (-35°C से +85°C) के भीतर, नमी अवशोषण और अन्य क्षति को रोकने के लिए सूखे, इलेक्ट्रोस्टैटिक-सुरक्षात्मक वातावरण में संग्रहित करें।

7. एप्लीकेशन सुझाव

7.1 टाइपिकल एप्लीकेशन सर्किट

कॉमन कैथोड कॉन्फ़िगरेशन को आमतौर पर माइक्रोकंट्रोलर या समर्पित डिस्प्ले ड्राइवर IC द्वारा मल्टीप्लेक्सिंग तकनीक का उपयोग करके संचालित किया जाता है। मल्टीप्लेक्सिंग में, माइक्रोकंट्रोलर:

1. अंक 1 के कॉमन कैथोड को सक्रिय करता है (इसे ग्राउंड पर लाता है)।
2. एनोड पिन (सेगमेंट A-G, DP) पर सही हाई/लॉजिक सिग्नल पैटर्न लागू करता है ताकि अंक 1 पर वांछित अंक बने।
3. इस स्थिति को थोड़े समय (उदाहरण के लिए, 5-10 ms) के लिए बनाए रखता है।
4. अंक 1 के कैथोड को निष्क्रिय करता है, अंक 2 के कैथोड को सक्रिय करता है, और अंक 2 के सेगमेंट पैटर्न को लागू करता है।
5. 快速重复此循环（例如，>60 Hz）。视觉暂留效应会产生两个数字都持续点亮的错觉。

करंट लिमिटिंग रेसिस्टर्स:प्रत्येक एनोड लाइन पर एक प्रतिरोधक श्रृंखला में लगाया जाना चाहिए (या यदि मल्टीप्लेक्सिंग की जा रही है तो प्रत्येक कॉमन कैथोड पर), ताकि फॉरवर्ड करंट को एक सुरक्षित मान तक सीमित किया जा सके (उदाहरण के लिए, पूर्ण चमक के लिए 10-20 mA)। प्रतिरोध मान सूत्र R = (V_{पावर सप्लाई}- V_F) / I का उपयोग करके निर्धारित किया जाता है।_F.

7.2 डिज़ाइन संबंधी विचार

• ड्राइवर चयन:सुनिश्चित करें कि माइक्रोकंट्रोलर या ड्राइवर IC कॉमन कैथोड के लिए पर्याप्त करंट सिंक कर सकता है (एक अंक पर सभी जलने वाले सेगमेंट के करंट का योग), और व्यक्तिगत एनोड लाइनों के लिए पर्याप्त करंट सप्लाई कर सकता है।
• थर्मल प्रबंधन:उच्च चमक निरंतर संचालन के लिए, गर्मी अपव्यय के लिए अनुकूल PCB लेआउट पर विचार किया जाना चाहिए। उच्च परिवेश तापमान पर, निरंतर धारा के डेरेटिंग कर्व का पालन करना आवश्यक है।
• देखने का कोण:चौड़ा देखने का कोण लचीली स्थापना की अनुमति देता है, लेकिन इष्टतम पठनीयता के लिए, डिस्प्ले को मुख्य देखने की दिशा के लंबवत होना चाहिए।
• कंट्रास्ट वृद्धि:ग्रे पैनल/व्हाइट सेगमेंट अच्छा अंतर्निहित कंट्रास्ट प्रदान करते हैं। चरम वातावरण के लिए, रंगीन या एंटी-रिफ्लेक्टिव फिल्टर/विंडो जोड़े जा सकते हैं।

8. तकनीकी तुलना एवं विभेदीकरण

अन्य सेवन-सेगमेंट डिस्प्ले तकनीकों की तुलना में:

• मानक GaP या GaAsP लाल एलईडी की तुलना में:AlInGaP सामग्री काफी अधिक दीप्त दक्षता (प्रति mA धारा में अधिक प्रकाश उत्पादन) और बेहतर तापमान स्थिरता प्रदान करती है, जिससे उच्च चमक और अधिक सुसंगत प्रदर्शन प्राप्त होता है।
• एलसीडी डिस्प्ले की तुलना में:एलईडी स्वयं-प्रकाशित होते हैं (अपना प्रकाश उत्पन्न करते हैं), जिससे वे बिना बैकलाइट के अंधेरे में भी स्पष्ट रूप से दिखाई देते हैं। उनकी प्रतिक्रिया समय तेज होती है, कार्य तापमान सीमा व्यापक होती है, और वे कंपन के प्रति अधिक मजबूत होते हैं। हालांकि, वे आमतौर पर परावर्तक एलसीडी की तुलना में अधिक शक्ति की खपत करते हैं।
• बड़े डिजिटल डिस्प्ले की तुलना में:0.4 इंच (10.0 मिमी) का अंक ऊंचाई पोर्टेबल या स्थान-सीमित उपकरणों के लिए पठनीयता और कॉम्पैक्ट पीसीबी स्थान के बीच एक अच्छा संतुलन प्रदान करती है, जो बड़े डिस्प्ले को समायोजित नहीं कर सकते।
• कॉमन एनोड डिस्प्ले की तुलना में:कॉमन एनोड डिस्प्ले की तुलना में:

9. सामान्य प्रश्न (तकनीकी मापदंडों पर आधारित)

Q1: यदि "निरंतर अग्र धारा" कम है, तो "शिखर अग्र धारा" रेटिंग का उद्देश्य क्या है?
A1: शिखर धारा रेटिंग मल्टीप्लेक्सिंग की अनुमति देती है। मल्टीप्लेक्सिंग सर्किट में, प्रत्येक अंक केवल आंशिक समय (ड्यूटी साइकिल) के लिए संचालित होता है। इसके सक्रिय होने के दौरान तात्कालिक धारा, वांछित औसत चमक प्राप्त करने के लिए, डीसी रेटेड मान से अधिक हो सकती है, बशर्ते कि औसत बिजली खपत सीमा के भीतर रहे।

Q2: करंट-सीमित रोकनेवाला मान का चयन कैसे करें?
A2: सूत्र R = (V_CC- V_F) / I का उपयोग करके निर्धारित किया जाता है।_Fका उपयोग करें। उदाहरण के लिए, 5V बिजली आपूर्ति (V_CC), एक विशिष्ट V_F2.6V, और वांछित I_F15 mA के लिए: R = (5 - 2.6) / 0.015 = 160 Ω। मानक 150 Ω या 180 Ω रेसिस्टर उपयुक्त होंगे। हमेशा सबसे खराब स्थिति (न्यूनतम V_F) के आधार पर गणना करें, ताकि अधिकतम धारा सीमा से अधिक न हो।

Q3: क्या मैं इस डिस्प्ले को माइक्रोकंट्रोलर के बिना चला सकता हूं?
A3: हां, लेकिन सीमित कार्यक्षमता के साथ। आप विशिष्ट काउंटर/डिस्प्ले ड्राइवर IC (जैसे 74HC4511 BCD से 7-सेगमेंट डिकोडर/ड्राइवर) या यहां तक कि साधारण लॉजिक गेट्स और स्विच का उपयोग करके विशिष्ट अंकों को हार्ड-वायर कर सकते हैं। माइक्रोकंट्रोलर डिस्प्ले मान बदलने के लिए अधिकतम लचीलापन प्रदान करता है।

Q4: "ल्यूमिनस इंटेंसिटी मैचिंग रेशियो" का मेरे डिजाइन के लिए क्या अर्थ है?
A4: 2:1 का अनुपात का अर्थ है कि डिस्प्ले पर सबसे चमकीला सेगमेंट सबसे मंद सेगमेंट से दोगुने से अधिक चमकीला नहीं होगा। यह सुनिश्चित करता है कि अंक "8" (सभी सेगमेंट जलाए गए) एक समान दिखे, न कि कुछ सेगमेंट दूसरों की तुलना में स्पष्ट रूप से अधिक चमकीले हों। महत्वपूर्ण अनुप्रयोगों के लिए, यदि उपलब्ध हो, तो अधिक सख्त मिलान अनुपात वाले भागों का अनुरोध किया जा सकता है।

10. वास्तविक उपयोग के उदाहरण

परिदृश्य: एक साधारण डिजिटल वोल्टमीटर रीडिंग डिजाइन करना।
एक डिज़ाइनर 0.0V से 9.9V तक प्रदर्शित करने के लिए एक कॉम्पैक्ट वोल्टमीटर बना रहा है। LTD-4708JD को इसकी स्पष्ट 2-अंकीय रीडिंग और उच्च कंट्रास्ट के कारण चुना गया है।

1. सर्किट डिज़ाइन:एक माइक्रोकंट्रोलर जिसमें एनालॉग-टू-डिजिटल कन्वर्टर (ADC) है, इनपुट वोल्टेज को पढ़ता है। फर्मवेयर ADC मान को 0-99 की सीमा में स्केल करता है।
2. ड्राइवर सर्किट:माइक्रोकंट्रोलर के I/O पिन 180Ω करंट-लिमिटिंग रेसिस्टर्स के माध्यम से डिस्प्ले के एनोड से जुड़े हैं। अन्य दो I/O पिन कॉमन कैथोड (डिजिट 1 और 2) से जुड़े हैं और ओपन-ड्रेन/लो-साइड स्विच के रूप में कॉन्फ़िगर किए गए हैं।
3. सॉफ़्टवेयर:फर्मवेयर एक मल्टीप्लेक्सिंग रूटीन लागू करता है। यह दहाई के अंक को 7-सेगमेंट पैटर्न में बदलता है और डिजिट 1 के कैथोड को सक्रिय करता है, फिर विलंब के बाद, डिजिट 2 पर इकाई के अंक के लिए भी यही प्रक्रिया करता है। फ्लिकर रोकने के लिए रिफ्रेश रेट 100 Hz पर सेट है।
4. थर्मल विचार:यह उपकरण एक मानक FR4 PCB पर स्थापित है। एक बंद उत्पाद आवरण के अंदर, अनुमानित अधिकतम परिवेश तापमान 50°C है। डेरेटिंग फैक्टर (25°C से ऊपर 0.33 mA/°C) का उपयोग करते हुए, प्रति सेगमेंट अधिकतम सुरक्षित निरंतर धारा 25 mA - (0.33 mA/°C * 25°C) = ~16.8 mA है। डिजाइनर ने ड्राइविंग करंट को 12 mA पर सेट करने के लिए प्रतिरोधक गणना का उपयोग किया, जो एक सुरक्षा मार्जिन प्रदान करता है।

यह वोल्टमीटर अनुप्रयोग के लिए एक विश्वसनीय, पठनीय डिस्प्ले प्रभाव लाता है।

11. कार्य सिद्धांत का संक्षिप्त परिचय

LTD-4708JD सेमीकंडक्टर P-N जंक्शन में इलेक्ट्रोल्यूमिनेसेंस के मूलभूत सिद्धांत पर कार्य करता है। जब एक LED सेगमेंट पर फॉरवर्ड बायस वोल्टेज लगाया जाता है जो डायोड टर्न-ऑन वोल्टेज (इस AlInGaP सामग्री के लिए लगभग 2.1-2.6V) से अधिक होता है, तो N-टाइप सामग्री से इलेक्ट्रॉन और P-टाइप सामग्री से होल सक्रिय क्षेत्र (जंक्शन क्षेत्र) में इंजेक्ट होते हैं। जब ये आवेश वाहक (इलेक्ट्रॉन और होल) पुनर्संयोजित होते हैं, तो वे फोटॉन (प्रकाश कण) के रूप में ऊर्जा मुक्त करते हैं। उत्सर्जित प्रकाश की विशिष्ट तरंगदैर्ध्य (रंग) सेमीकंडक्टर सामग्री की बैंडगैप ऊर्जा द्वारा निर्धारित होती है - इस मामले में, AlInGaP को लगभग 639 nm की प्रमुख तरंगदैर्ध्य के साथ लाल प्रकाश उत्पन्न करने के लिए डिज़ाइन किया गया है। सातों सेगमेंट में से प्रत्येक (दशमलव बिंदु सहित) में एक या अधिक ऐसे सूक्ष्म LED चिप होते हैं। कॉमन कैथोड कॉन्फ़िगरेशन एक अंक से संबंधित सभी LED के कैथोड को आंतरिक रूप से जोड़ता है, जिससे संबंधित कॉमन कैथोड पिन को ग्राउंड करने और आवश्यक सेगमेंट एनोड पिन पर वोल्टेज लगाने के द्वारा एकल अंक को नियंत्रित करने की अनुमति मिलती है।

12. तकनीकी रुझान और पृष्ठभूमि

LTD-4708JD में उपयोग की जाने वाली AlInGaP LED तकनीक, GaAsP और GaP जैसी लाल, नारंगी, पीले रंगों के लिए उपयोग की जाने वाली पुरानी LED सामग्रियों की तुलना में एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करती है। इसका विकास उच्च दक्षता और चमक की आवश्यकता से प्रेरित था। डिस्प्ले प्रौद्योगिकी (सेगमेंट डिस्प्ले सहित) का रुझान हमेशा उच्च एकीकरण, कम बिजली की खपत और सतह माउंट पैकेजिंग की ओर रहा है। हालांकि इस तरह के असतत सात-खंड डिस्प्ले कई औद्योगिक और स्टैंडअलोन अनुप्रयोगों के लिए अभी भी महत्वपूर्ण हैं, लेकिन अधिक जटिल ग्राफिक्स के लिए एकीकृत डॉट मैट्रिक्स डिस्प्ले और OLED की ओर भी एक रुझान है। हालांकि, सरल, उच्च विश्वसनीयता, उच्च चमक वाले डिजिटल रीडआउट के लिए, AlInGaP जैसी कुशल सामग्रियों पर आधारित LED सेगमेंट डिस्प्ले, उनकी मजबूती, लंबे जीवनकाल और सभी प्रकाश स्थितियों में उत्कृष्ट दृश्यता के कारण, अभी भी पसंदीदा बने हुए हैं। भविष्य के विकास में अधिक कुशल सामग्री, पैकेज के अंदर एकीकृत ड्राइवर, और पतले, अधिक लचीले फॉर्म फैक्टर शामिल हो सकते हैं।
