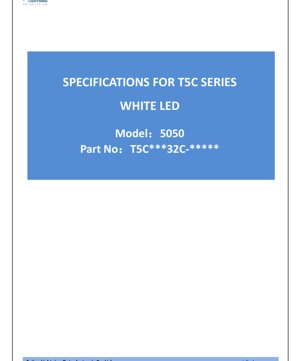

T5C श्रृंखला 5050 व्हाइट एलईडी डेटाशीट - आयाम 5.0x5.0x1.9mm - वोल्टेज 9.5V - पावर 3.8W - हिन्दी तकनीकी दस्तावेज़

1. उत्पाद अवलोकन

T5C श्रृंखला एक उच्च-प्रदर्शन, टॉप-व्यू व्हाइट एलईडी का प्रतिनिधित्व करती है जो मांग वाले सामान्य प्रकाश अनुप्रयोगों के लिए डिज़ाइन की गई है। यह डिवाइस प्रभावी रूप से गर्मी प्रबंधन के लिए थर्मली एन्हांस्ड पैकेज डिज़ाइन का उपयोग करती है, जो उच्च धारा स्थितियों में उच्च ल्यूमिनस फ्लक्स आउटपुट और विश्वसनीय संचालन सक्षम बनाती है। इसका कॉम्पैक्ट 5050 फुटप्रिंट (5.0mm x 5.0mm) इसे स्पेस-कंस्ट्रेंड डिज़ाइनों के लिए उपयुक्त बनाता है, साथ ही समान प्रकाश वितरण के लिए 120-डिग्री का विस्तृत व्यूइंग एंगल प्रदान करता है।

इस श्रृंखला के प्रमुख लाभों में इसकी उच्च धारा क्षमता शामिल है, जो महत्वपूर्ण प्रकाश आउटपुट की अनुमति देती है, और Pb-मुक्त रीफ्लो सोल्डरिंग प्रक्रियाओं के साथ इसकी संगतता है, जो आधुनिक पर्यावरणीय मानकों के अनुपालन को सुनिश्चित करती है। उत्पाद को RoHS अनुपालन विनिर्देशों के भीतर रहने के लिए डिज़ाइन किया गया है।

2. तकनीकी पैरामीटर गहन विश्लेषण

2.1 इलेक्ट्रो-ऑप्टिकल विशेषताएँ

प्राथमिक प्रदर्शन मेट्रिक्स को 25°C के जंक्शन तापमान (Tj) और 400mA की फॉरवर्ड धारा (IF) पर परिभाषित किया गया है। ल्यूमिनस फ्लक्स कोरिलेटेड कलर टेम्परेचर (CCT) और कलर रेंडरिंग इंडेक्स (Ra) के साथ बदलता है। उदाहरण के लिए, Ra70 वाला एक 4000K एलईडी आमतौर पर 600 लुमेन (न्यूनतम 550 lm) प्रदान करता है, जबकि Ra90 वर्जन 485 लुमेन (न्यूनतम 450 lm) प्रदान करता है। ल्यूमिनस फ्लक्स माप सहनशीलता ±7% है, और Ra सहनशीलता ±2 है।

2.2 विद्युत और तापीय पैरामीटर

निरपेक्ष अधिकतम रेटिंग्स संचालन सीमाओं को परिभाषित करती हैं: एक निरंतर फॉरवर्ड धारा (IF) 480mA, एक पल्स फॉरवर्ड धारा (IFP) 720mA (पल्स चौड़ाई ≤100μs, ड्यूटी साइकिल ≤1/10), और अधिकतम पावर डिसिपेशन (PD) 5040mW। जंक्शन तापमान 120°C से अधिक नहीं होना चाहिए।

विशिष्ट संचालन स्थितियों (IF=400mA, Tj=25°C) के तहत, फॉरवर्ड वोल्टेज (VF) 8.0V से 10.5V तक होता है, जिसका विशिष्ट मान 9.5V (±3% सहनशीलता) है। जंक्शन से सोल्डर पॉइंट तक थर्मल रेजिस्टेंस (Rth j-sp) आमतौर पर 2.5°C/W होता है, जो थर्मल मैनेजमेंट डिज़ाइन के लिए महत्वपूर्ण है। डिवाइस में 1000V (ह्यूमन बॉडी मॉडल) की इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) सहन क्षमता भी होती है।

3. बिनिंग प्रणाली स्पष्टीकरण

3.1 ल्यूमिनस फ्लक्स और CCT/CRI बिनिंग

एलईडी को रंग और चमक की स्थिरता सुनिश्चित करने के लिए ल्यूमिनस फ्लक्स आउटपुट, CCT, और CRI के आधार पर बिन में वर्गीकृत किया जाता है। उदाहरण के लिए, Ra80 (कोड 82) वाला एक 4000K एलईडी फ्लक्स बिन में उपलब्ध है: GL (500-550 lm), GM (550-600 lm), और GN (600-650 lm)। प्रत्येक बिन के लिए न्यूनतम और अधिकतम मान परिभाषित हैं।

3.2 फॉरवर्ड वोल्टेज बिनिंग

सर्किट डिज़ाइन में सहायता के लिए, एलईडी को फॉरवर्ड वोल्टेज द्वारा भी बिन किया जाता है। उपलब्ध बिन हैं: 1C (8-9V), 1D (9-10V), और 5X (10-12V), सभी को IF=400mA और Tj=25°C पर ±3% सहनशीलता के साथ मापा जाता है।

3.3 क्रोमैटिसिटी बिनिंग

रंग स्थिरता को 5-स्टेप मैकएडम दीर्घवृत्त द्वारा परिभाषित क्रोमैटिसिटी रेंज में एलईडी को वर्गीकृत करके गारंटी दी जाती है। केंद्र निर्देशांक (x, y) और दीर्घवृत्त पैरामीटर (a, b, Φ) प्रत्येक CCT कोड (जैसे, 2700K के लिए 27R5, 4000K के लिए 40R5) के लिए निर्दिष्ट हैं। एनर्जी स्टार बिनिंग मानकों को 2600K से 7000K रेंज के भीतर सभी उत्पादों पर लागू किया जाता है। क्रोमैटिसिटी निर्देशांक की सहनशीलता ±0.005 है।

4. प्रदर्शन वक्र विश्लेषण

डेटाशीट में डिज़ाइन विश्लेषण के लिए कई प्रमुख ग्राफ शामिल हैं। रिलेटिव ल्यूमिनस फ्लक्स बनाम फॉरवर्ड करंट (IF) वक्र दर्शाता है कि ड्राइव करंट के साथ प्रकाश आउटपुट कैसे बदलता है। फॉरवर्ड वोल्टेज बनाम फॉरवर्ड करंट ग्राफ ड्राइवर सर्किट डिज़ाइन के लिए आवश्यक है। व्यूइंग एंगल डिस्ट्रीब्यूशन आरेख लैम्बर्टियन जैसी उत्सर्जन पैटर्न को दर्शाता है, जो विस्तृत 120-डिग्री व्यूइंग एंगल की पुष्टि करता है।

तापमान निर्भरता को रिलेटिव ल्यूमिनस फ्लक्स बनाम सोल्डर पॉइंट तापमान (Ts) और फॉरवर्ड वोल्टेज बनाम Ts के वक्रों में दिखाया गया है। CIE x, y कोऑर्डिनेट शिफ्ट बनाम एम्बिएंट तापमान (Ta) ग्राफ उन अनुप्रयोगों के लिए महत्वपूर्ण है जहाँ तापमान पर रंग स्थिरता महत्वपूर्ण है। अंत में, मैक्सिमम फॉरवर्ड करंट बनाम एम्बिएंट तापमान वक्र विश्वसनीय संचालन सुनिश्चित करने के लिए डीरेटिंग आवश्यकताओं को परिभाषित करता है।

5. यांत्रिक और पैकेज सूचना

5.1 पैकेज आयाम

एलईडी का कॉम्पैक्ट पैकेज आकार 5.00mm x 5.00mm है जिसकी ऊंचाई लगभग 1.90mm है। बॉटम व्यू सोल्डर पैड लेआउट दिखाता है, जो 3-सीरीज, 2-पैरेलल आंतरिक चिप कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया है। कैथोड और एनोड स्पष्ट रूप से चिह्नित हैं। जब तक अन्यथा निर्दिष्ट न हो, सभी आयामों की सहनशीलता ±0.1mm है।

5.2 पोलैरिटी पहचान

सोल्डरिंग पैटर्न आरेख स्पष्ट रूप से कैथोड और एनोड पैड को इंगित करता है, जो रिवर्स बायस कनेक्शन को रोकने के लिए सही पीसीबी लेआउट और असेंबली के लिए महत्वपूर्ण है।

6. सोल्डरिंग और असेंबली गाइड

6.1 रीफ्लो सोल्डरिंग प्रोफाइल

डिवाइस रीफ्लो सोल्डरिंग के लिए उपयुक्त है। अनुशंसित प्रोफाइल में शामिल है: 60-120 सेकंड में 150°C से 200°C तक प्रीहीट, पीक तापमान तक अधिकतम रैंप-अप दर 3°C/सेकंड, और लिक्विडस तापमान (TL) समय (tL) जिसे नियंत्रित किया जाना चाहिए। पीक सोल्डरिंग तापमान 230°C या 260°C हो सकता है, जिसे अधिकतम 10 सेकंड तक रखा जाता है। एलईडी पैकेज को थर्मल क्षति से बचाने के लिए इस प्रोफाइल का पालन करना आवश्यक है।

7. मॉडल नंबरिंग सिस्टम

पार्ट नंबर एक संरचित प्रारूप का अनुसरण करता है: T [X1][X2][X3][X4][X5][X6]-[X7][X8][X9][X10]। प्रमुख तत्वों में शामिल हैं: X1 (टाइप कोड, जैसे 5050 के लिए 5C), X2 (CCT कोड, जैसे 4000K के लिए 40), X3 (CRI कोड, जैसे Ra80 के लिए 8), X4 (सीरियल चिप्स की संख्या), X5 (पैरेलल चिप्स की संख्या), और X6 (कंपोनेंट कोड)। यह प्रणाली एलईडी की विद्युत और ऑप्टिकल विशेषताओं की सटीक पहचान की अनुमति देती है।

8. अनुप्रयोग सुझाव

8.1 विशिष्ट अनुप्रयोग परिदृश्य

यह हाई-पावर एलईडी इंटीरियर लाइटिंग फिक्स्चर, पारंपरिक प्रकाश स्रोतों को बदलने के लिए डिज़ाइन किए गए रेट्रोफिट लैंप, सामान्य प्रकाश अनुप्रयोगों, और वास्तुशिल्प या सजावटी प्रकाश व्यवस्था के लिए आदर्श है जहाँ उच्च आउटपुट और कॉम्पैक्ट आकार दोनों की आवश्यकता होती है।

8.2 डिज़ाइन विचार

डिज़ाइनरों को उच्च पावर डिसिपेशन (5.04W तक) के कारण थर्मल मैनेजमेंट पर ध्यान देना चाहिए। जंक्शन तापमान को सुरक्षित सीमा के भीतर बनाए रखने, दीर्घकालिक विश्वसनीयता और स्थिर प्रकाश आउटपुट सुनिश्चित करने के लिए उपयुक्त मेटल कोर पीसीबी (MCPCB) या हीटसिंक का उपयोग अनिवार्य है। ड्राइवर सर्किट को 480mA (निरंतर) तक स्थिर धारा प्रदान करने और फॉरवर्ड वोल्टेज बिनिंग को ध्यान में रखते हुए डिज़ाइन किया जाना चाहिए। वांछित बीम पैटर्न के लिए ऑप्टिकल डिज़ाइन में विस्तृत व्यूइंग एंगल पर विचार किया जाना चाहिए।

9. तकनीकी तुलना और विभेदन

मानक मिड-पावर एलईडी की तुलना में, T5C श्रृंखला अपनी उच्च-धारा क्षमता और थर्मली एन्हांस्ड डिज़ाइन के कारण प्रति पैकेज काफी अधिक ल्यूमिनस फ्लक्स प्रदान करती है। 5-स्टेप मैकएडम दीर्घवृत्त के भीतर फ्लक्स, वोल्टेज और क्रोमैटिसिटी के लिए स्पष्ट बिनिंग लाइटिंग निर्माताओं के लिए श्रेष्ठ रंग स्थिरता और पूर्वानुमान प्रदान करती है, जिससे सेकेंडरी सॉर्टिंग की आवश्यकता कम हो जाती है। पैकेज को मजबूत रीफ्लो सोल्डरिंग के लिए डिज़ाइन किया गया है, जो उच्च-मात्रा स्वचालित असेंबली का समर्थन करता है।

10. अक्सर पूछे जाने वाले प्रश्न (तकनीकी पैरामीटर के आधार पर)

प्रश्न: इस एलईडी की विशिष्ट बिजली खपत क्या है?

उत्तर: 400mA और 9.5V के विशिष्ट संचालन बिंदु पर, बिजली की खपत लगभग 3.8 वाट (P = I*V) होती है।

प्रश्न: तापमान के साथ प्रकाश आउटपुट कैसे बदलता है?

उत्तर: रिलेटिव ल्यूमिनस फ्लक्स बनाम Ts वक्र दर्शाता है कि सोल्डर पॉइंट तापमान बढ़ने के साथ प्रकाश आउटपुट कम हो जाता है। इस गिरावट को कम करने के लिए उचित हीटसिंकिंग महत्वपूर्ण है।

प्रश्न: क्या मैं इस एलईडी को कॉन्स्टेंट वोल्टेज स्रोत से चला सकता हूँ?

उत्तर: इसकी अनुशंसा नहीं की जाती है। एलईडी करंट-ड्रिवन डिवाइस हैं। स्थिर प्रकाश आउटपुट सुनिश्चित करने और थर्मल रनवे को रोकने के लिए एक कॉन्स्टेंट करंट ड्राइवर की आवश्यकता होती है, क्योंकि फॉरवर्ड वोल्टेज में नकारात्मक तापमान गुणांक होता है और यह यूनिट से यूनिट में भिन्न होता है।

प्रश्न: 5-स्टेप मैकएडम दीर्घवृत्त बिनिंग का क्या अर्थ है?

उत्तर: इसका मतलब है कि एक विशिष्ट CCT बिन (जैसे, 4000K) के भीतर सभी एलईडी में क्रोमैटिसिटी निर्देशांक इतने समान होंगे कि मानक देखने की स्थितियों में मानव आँख को रंग का अंतर नहीं दिखाई देगा, जिससे एक सरणी में समान सफेद प्रकाश सुनिश्चित होता है।

11. व्यावहारिक डिज़ाइन और उपयोग केस

औद्योगिक उपयोग के लिए एक हाई-बे एलईडी लाइट फिक्स्चर डिज़ाइन करने पर विचार करें। थर्मली ऑप्टिमाइज्ड MCPCB पर व्यवस्थित कई T5C एलईडी का उपयोग करके, एक डिज़ाइनर उच्च लुमेन आउटपुट प्राप्त कर सकता है। एक ही ल्यूमिनस फ्लक्स बिन (जैसे, GM) और CCT/CRI बिन (जैसे, 40R5, 82) से एलईडी का चयन करके, फिक्स्चर में सुसंगत चमक और कलर टेम्परेचर की गारंटी होती है। ड्राइवर का चयन प्रति एलईडी स्ट्रिंग 400mA की कॉन्स्टेंट करंट प्रदान करने के लिए किया जाता है, जिसमें सीरीज़ में एलईडी की कुल संख्या ड्राइवर के आउटपुट वोल्टेज रेंज और फॉरवर्ड वोल्टेज बिन (जैसे, 1D: 9-10V) द्वारा निर्धारित होती है। विस्तृत 120-डिग्री व्यूइंग एंगल व्यापक प्रकाश व्यवस्था के लिए आवश्यक सेकेंडरी ऑप्टिक्स की संख्या को कम करने में मदद करता है।

12. संचालन सिद्धांत परिचय

एक सफेद एलईडी आमतौर पर एक सेमीकंडक्टर चिप का उपयोग करती है जो फॉरवर्ड बायस्ड होने पर नीला प्रकाश उत्सर्जित करती है (इलेक्ट्रोलुमिनेसेंस)। यह नीला प्रकाश तब चिप पर या उसके आसपास जमा फॉस्फर कोटिंग को उत्तेजित करता है। फॉस्फर नीले प्रकाश के एक हिस्से को लंबी तरंगदैर्ध्य (पीला, लाल) में परिवर्तित कर देता है, और शेष नीले प्रकाश और फॉस्फर-उत्सर्जित प्रकाश का मिश्रण मानव आँख द्वारा सफेद के रूप में माना जाता है। फॉस्फर का विशिष्ट मिश्रण उत्सर्जित सफेद प्रकाश के कोरिलेटेड कलर टेम्परेचर (CCT) और कलर रेंडरिंग इंडेक्स (CRI) को निर्धारित करता है।

13. प्रौद्योगिकी रुझान

सॉलिड-स्टेट लाइटिंग उद्योग ल्यूमिनस एफिकेसी (वाट प्रति लुमेन) बढ़ाने, कलर रेंडरिंग गुणवत्ता (विशेष रूप से लाल टोन के लिए R9) में सुधार करने, और विश्वसनीयता और जीवनकाल बढ़ाने पर ध्यान केंद्रित कर रहा है। 5050 फॉर्मेट जैसे उच्च पावर घनत्व पैकेजों की ओर एक रुझान है, जिसके लिए उन्नत थर्मल मैनेजमेंट सामग्री और डिज़ाइन की आवश्यकता होती है। इसके अलावा, एनर्जी स्टार और अन्य मानकों को अपनाने के साथ देखी गई क्रोमैटिसिटी और फ्लक्स बिनिंग का मानकीकरण उत्पाद स्थिरता सुनिश्चित करने और लाइटिंग निर्माताओं के लिए डिज़ाइन को सरल बनाने के लिए महत्वपूर्ण है। अधिक स्मार्ट, कनेक्टेड लाइटिंग की दिशा में प्रयास एलईडी ड्राइवर प्रौद्योगिकी को अधिक प्रोग्रामेबिलिटी और एकीकरण की ओर भी प्रभावित कर रहा है।
