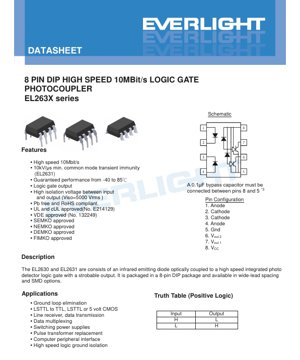

8-Pin DIP High Speed 10Mbit/s Logic Gate Photocoupler EL263X Series Datasheet - 10Mbps - 5000Vrms Isolation - English Technical Document

1. उत्पाद अवलोकन

EL263X श्रृंखला उच्च-गति, लॉजिक गेट आउटपुट फोटोकपलर (ऑप्टोआइसोलेटर) के एक परिवार का प्रतिनिधित्व करती है। ये उपकरण उच्च गति पर डिजिटल लॉजिक सिग्नल संचारित करते हुए इनपुट और आउटपुट सर्किट के बीच विद्युत अलगाव प्रदान करने के लिए डिज़ाइन किए गए हैं। मुख्य कार्य एक इनपुट लॉजिक स्तर (HIGH/LOW) को एक संबंधित, लेकिन विद्युत रूप से अलग, आउटपुट लॉजिक स्तर में परिवर्तित करना है।

इसका प्राथमिक अनुप्रयोग उन परिदृश्यों में है जहां ग्राउंड लूप उन्मूलन, शोर प्रतिरक्षा और वोल्टेज स्तर परिवर्तन महत्वपूर्ण हैं। इन्हें आमतौर पर डेटा ट्रांसमिशन में पल्स ट्रांसफॉर्मर के प्रतिस्थापन के रूप में उपयोग किया जाता है, जो एक ठोस-अवस्था, संभावित रूप से अधिक विश्वसनीय और कॉम्पैक्ट समाधान प्रदान करता है।

1.1 मुख्य लाभ और लक्षित बाजार

EL263X श्रृंखला उन अनुप्रयोगों के लिए डिज़ाइन की गई है जिन्हें उच्च-गति डिजिटल सिग्नल अखंडता और मजबूत विद्युत अलगाव दोनों की आवश्यकता होती है। इसके मुख्य लाभ इसके विशिष्ट तकनीकी मापदंडों से उत्पन्न होते हैं।

• High-Speed Data Transmission: 10 Mbit/s की अधिकतम डेटा दर और आमतौर पर लगभग 35-40 ns के प्रसार विलंब के साथ, यह आधुनिक डिजिटल संचार इंटरफेस, कंप्यूटर परिधीय उपकरणों और मल्टीप्लेक्सिंग सिस्टम के लिए उपयुक्त है जहां समयनिर्धारण महत्वपूर्ण है।
• Superior Noise Immunity: 10 kV/μs (EL2631 के लिए) की न्यूनतम कॉमन मोड ट्रांजिएंट इम्यूनिटी (CMTI) विद्युतीय रूप से शोर वाले वातावरण, जैसे स्विचिंग पावर सप्लाई और मोटर ड्राइव, में विश्वसनीय संचालन सुनिश्चित करती है, जहां अलगाव अवरोध के पार बड़े, तेज वोल्टेज स्पाइक्स आम हैं।
• उच्च विद्युत पृथक्करण वोल्टेज: The 5000 V_rms आइसोलेशन वोल्टेज एक मजबूत सुरक्षा और सुरक्षा बाधा प्रदान करता है, जो औद्योगिक नियंत्रण प्रणालियों, चिकित्सा उपकरणों और अन्य अनुप्रयोगों के लिए उपयुक्त है जिन्हें प्रबलित इन्सुलेशन की आवश्यकता होती है।
• विस्तृत तापमान संचालन: -40°C से +85°C तक गारंटीकृत प्रदर्शन इसे ऑटोमोटिव, औद्योगिक और बाहरी अनुप्रयोगों के लिए उपयुक्त बनाता है जहां चरम तापमान का सामना करना पड़ता है।
• लॉजिक गेट संगतता: आउटपुट सीधे मानक लॉजिक परिवारों (LSTTL, TTL, 5V CMOS) के साथ संगत है, जो अतिरिक्त बफर सर्किट की आवश्यकता के बिना इंटरफ़ेस डिज़ाइन को सरल बनाता है।

लक्षित बाज़ार में औद्योगिक स्वचालन, बिजली आपूर्ति (AC-DC, DC-DC कन्वर्टर्स), डेटा अधिग्रहण प्रणालियों, संचार इंटरफेस और किसी भी इलेक्ट्रॉनिक प्रणाली के डिजाइनर शामिल हैं, जहां सुरक्षा, शोर में कमी या स्तर परिवर्तन के लिए डिजिटल संकेतों का गैल्वेनिक अलगाव आवश्यक है।

2. गहन तकनीकी पैरामीटर विश्लेषण

डेटाशीट व्यापक विद्युत और स्विचिंग विशेषताएँ प्रदान करती है। उचित सर्किट डिजाइन के लिए विस्तृत व्याख्या आवश्यक है।

2.1 पूर्ण अधिकतम रेटिंग्स

ये तनाव सीमाएँ हैं जिन्हें किसी भी परिस्थिति में, यहाँ तक कि क्षणिक रूप से भी पार नहीं किया जाना चाहिए। इन रेटिंग्स से अधिक पर डिवाइस संचालित करने से स्थायी क्षति हो सकती है।

• इनपुट फॉरवर्ड करंट (I_F): 20 mA. इनपुट इन्फ्रारेड LED को एक करंट-लिमिटिंग रेसिस्टर के साथ संचालित किया जाना चाहिए ताकि I_F इस मान से नीचे रहता है।
• आउटपुट आपूर्ति वोल्टेज (V_CC): 7.0 V. यह आउटपुट साइड के V पर लगाया जा सकने वाला पूर्ण अधिकतम वोल्टेज है।_CC पिन (पिन 8).
• आउटपुट वोल्टेज (V_O): 7.0 V. आउटपुट पिन (6, 7) पर वोल्टेज इस सीमा से अधिक नहीं होनी चाहिए।
• आइसोलेशन वोल्टेज (V_ISO): 5000 V_rms 1 मिनट के लिए। यह इनपुट (पिन 1-4) और आउटपुट (पिन 5-8) खंडों के बीच अवरोध बाधा की ढांकता हुआ शक्ति के लिए एक परीक्षण पैरामीटर है।
• Soldering Temperature (T_SOL): 260°C for 10 seconds. This guides the reflow soldering profile, indicating the peak temperature the package body can withstand.

2.2 Electrical and Transfer Characteristics

ये पैरामीटर सामान्य संचालन स्थितियों (T_A = -40°C से 85°C) के तहत डिवाइस के प्रदर्शन को परिभाषित करते हैं।

• फॉरवर्ड वोल्टेज (V_F): आमतौर पर I_F=10mA पर 1.4V। इसका उपयोग वोल्टेज स्रोत (जैसे, R_सीमा = (V_{स्रोत} - V_F) / I_F).
• Low Level Output Voltage (V_OL): Maximum 0.6V at I_F=5mA and I_OL=13mA. This defines the output's ability to sink current while maintaining a valid logic LOW voltage.
• इनपुट थ्रेशोल्ड करंट (I_FT): अधिकतम 5mA. यह वह इनपुट करंट है जो आउटपुट के वैध लॉजिक LOW स्टेट (V_O < 0.6V). Design should use an I_F मार्जिन के लिए इससे काफी अधिक (जैसे, परीक्षण स्थितियों में दिखाए गए 7.5mA या 10mA)।
• आपूर्ति धाराएं (I_CCH, I_CCL): आउटपुट IC की शांत धारा। I_CCL (आउटपुट LOW) I_CCH (~12.5mA typ.) क्योंकि आउटपुट ट्रांजिस्टर सक्रिय है।

2.3 स्विचिंग विशेषताएँ

ये पैरामीटर हाई-स्पीड सर्किट में टाइमिंग विश्लेषण के लिए महत्वपूर्ण हैं। परीक्षण स्थितियाँ: V_CC=5V, I_F=7.5mA, C_L=15pF, R_L=350Ω.

• Propagation Delays (t_PLH, t_PHL): इनपुट करंट के 3.75mA को पार करने से आउटपुट वोल्टेज के 1.5V को पार करने तक का समय। t_PLH (इनपुट HIGH-to-LOW से आउटपुट LOW-to-HIGH) 35 ns typ., 100 ns max. है। t_PHL 40 ns सामान्य, 100 ns अधिकतम है। असममिति (5 ns सामान्य) पल्स चौड़ाई विरूपण में योगदान करती है।
• पल्स चौड़ाई विरूपण (PWD): |t_PHL - t_PLH|, अधिकतम 35 ns. यह प्रसार विलंब में अंतर है, जिसके कारण आउटपुट पल्स की चौड़ाई इनपुट पल्स की चौड़ाई से भिन्न हो सकती है। यह क्लॉक या सटीक टाइमिंग सिग्नल ट्रांसमिशन में महत्वपूर्ण है।
• Rise/Fall Times (t_r, t_f): t_r (10% से 90%) 40 ns typ. है। t_f (90% से 10%) 10 ns typ. है। तेज गिरावट समय सक्रिय पुल-डाउन सर्किट के लिए विशिष्ट है।
• Common Mode Transient Immunity (CMTI): यह एक महत्वपूर्ण अलगाव पैरामीटर है। EL2631 न्यूनतम 10,000 V/μs (सामान्यतः 20,000 V/μs) की गारंटी देता है, जबकि EL2630, 5,000 V/μs की गारंटी देता है। यह इनपुट और आउटपुट ग्राउंड के बीच तेज वोल्टेज ट्रांजिएंट के प्रति आउटपुट स्थिति की प्रतिरक्षा को मापता है। उच्च CMTI शोरग्रस्त वातावरण में गलत स्विचिंग को रोकता है।

3. प्रदर्शन वक्र विश्लेषण

जबकि प्रदान किए गए PDF अंश में पृष्ठ 5 पर "Typical Electro-Optical Characteristics Curves" का उल्लेख है, विशिष्ट ग्राफ़ पाठ में शामिल नहीं हैं। आम तौर पर, एक फोटोकपलर के लिए ऐसे वक्रों में शामिल होंगे:

• करंट ट्रांसफर रेशियो (CTR) बनाम फॉरवर्ड करंट: इनपुट LED करंट के सापेक्ष युग्मित आउटपुट करंट की दक्षता दर्शाता है, हालांकि एक लॉजिक गेट आउटपुट के लिए, यह IC के आंतरिक भाग में होता है।
• प्रोपेगेशन डिले बनाम तापमान: यह दर्शाता है कि संकेत समय मापदंड कार्यशील तापमान सीमा पर कैसे भिन्न होते हैं।
• अग्र वोल्टेज बनाम तापमान: ऋणात्मक तापमान गुणांक (ΔV_F/ΔT_A ≈ -1.8 mV/°C), जो स्थिर धारा ड्राइव डिज़ाइन के लिए महत्वपूर्ण है।
• आउटपुट वोल्टेज बनाम आउटपुट करंट (सिंक/सोर्स): आउटपुट ड्राइवर की क्षमता का विस्तार से वर्णन करेगा।

डिज़ाइनरों को प्रदर्शन सीमाओं और डिरेटिंग को समझने के लिए इन ग्राफ़ के लिए निर्माता से पूर्ण डेटाशीट का परामर्श लेना चाहिए।

4. Mechanical, Packaging & Assembly Information

4.1 Pin Configuration and Schematic

डिवाइस एक मानक 8-पिन ड्यूल इन-लाइन पैकेज (DIP) में रखा गया है।

• पिनआउट:
  1. एनोड 1
  2. कैथोड 1
  3. कैथोड 2
  4. एनोड 2
  5. ग्राउंड (GND)
  6. आउटपुट वोल्टेज 2 (V)_OUT2)
  7. आउटपुट वोल्टेज 1 (V)_OUT1)
  8. आपूर्ति वोल्टेज (V_CC)
• सत्य सारणी (सकारात्मक तर्क): इनपुट HIGH = आउटपुट LOW; इनपुट LOW = आउटपुट HIGH. द्वैत एनोड/कैथोड पिन इनपुट LED के लचीले कनेक्शन की अनुमति देते हैं।
• क्रिटिकल बायपासिंग: A 0.1 µF (or larger) ceramic capacitor with good high-frequency characteristics अवश्य V के बीच जुड़ा हुआ होना चाहिए_CC (पिन 8) और GND (पिन 5) के बीच, डिवाइस पिनों के यथासंभव निकट रखा जाए। यह स्थिर संचालन और स्विचिंग शोर को न्यूनतम करने के लिए आवश्यक है।

4.2 सोल्डरिंग और हैंडलिंग

सोल्डरिंग के लिए पूर्ण अधिकतम रेटिंग 10 सेकंड के लिए 260°C है। यह एक मानक लीड-मुक्त रीफ्लो प्रोफाइल से मेल खाती है। वेव या हैंड सोल्डरिंग के लिए, पैकेज क्षति को रोकने के लिए संपर्क समय और तापमान को नियंत्रित किया जाना चाहिए। हैंडलिंग के दौरान मानक ESD (इलेक्ट्रोस्टैटिक डिस्चार्ज) सावधानियों का पालन किया जाना चाहिए।

5. अनुप्रयोग दिशानिर्देश और डिजाइन विचार

5.1 विशिष्ट अनुप्रयोग सर्किट

EL263X बहुमुखी है। प्रमुख अनुप्रयोगों में शामिल हैं:

• डिजिटल इंटरफ़ेस अलगाव: एक माइक्रोकंट्रोलर और एक अलग पावर डोमेन या शोर वाले वातावरण में एक परिधीय उपकरण के बीच UART, SPI, या I2C लाइनों को अलग करना।
• स्विचिंग पावर सप्लाई फीडबैक: फीडबैक एरर सिग्नल को सेकेंडरी (आउटपुट) साइड से प्राइमरी-साइड कंट्रोलर तक आइसोलेट करना, जो सुरक्षा आइसोलेशन और पावर स्विचिंग ट्रांजिएंट्स से नॉइज इम्यूनिटी प्रदान करता है।
• ग्राउंड लूप ब्रेकर इन डेटा लाइन्स: अलग-अलग ग्राउंड वाली प्रणालियों के बीच संचार लिंक में परिसंचारी धाराओं और शोर को रोकना।
• आइसोलेशन के साथ लॉजिक लेवल ट्रांसलेटर: वोल्टेज स्तरों को परिवर्तित करते हुए (जैसे, 3.3V से 5V) गैल्वेनिक आइसोलेशन भी प्रदान करना।

5.2 Critical Design Considerations

• इनपुट करंट सेटिंग: गति और मार्जिन के आधार पर I चुनें।_F परीक्षण की स्थिति 7.5mA है। 10-16 mA का उपयोग तेज़ स्विचिंग और बेहतर शोर मार्जिन प्रदान करता है लेकिन बिजली अपव्यय बढ़ाता है। हमेशा एक श्रृंखला रोकनेवाला का उपयोग करें: R_IN = (V_DRIVE - V_F) / I_F. Remember V_F तापमान के साथ घटता है।
• आउटपुट लोड: टेस्ट लोड 350Ω से V है।_CC. आउटपुट कम से कम 13mA (I सिंक कर सकता है।_OL condition) while maintaining V_OL < 0.6V. Do not exceed the maximum output current (I_O = 50 mA).
• Power Supply Decoupling: 0.1 µF बायपास कैपेसिटर आवश्यक है। गैर-परक्राम्य।इसकी अनुपस्थिति से दोलन, गलत ट्रिगरिंग, या CMTI प्रदर्शन में गिरावट हो सकती है।
• उच्च CMTI के लिए लेआउट: रेटेड CMTI प्राप्त करने के लिए, आइसोलेशन बैरियर के पार परजीवी कैपेसिटेंस को न्यूनतम रखें। PCB पर इनपुट और आउटपुट ट्रेस को भौतिक रूप से अलग रखें। 5000V आइसोलेशन के लिए निर्माता द्वारा अनुशंसित क्रीपेज और क्लीयरेंस दूरियों का पालन करें।_rms आइसोलेशन।
• EL2630 बनाम EL2631 का चयन: प्राथमिक अंतर गारंटीकृत CMTI है। EL2631 का उपयोग अत्यधिक उच्च dV/dt शोर वाले अनुप्रयोगों में करें, जैसे मोटर ड्राइव या उच्च-शक्ति इन्वर्टर में। EL2630 कम मांग वाले वातावरण के लिए उपयुक्त है।

6. Technical Comparison and Differentiation

मानक 4N25/4N35 श्रृंखला फोटोकपलर (जो ट्रांजिस्टर आउटपुट हैं) की तुलना में, EL263X डिजिटल सिस्टम के लिए निर्णायक लाभ प्रदान करता है:

• गति: 10 Mbit/s vs. typically < 100 kbit/s for transistor-output couplers.
• आउटपुट प्रकार: एक्टिव पुल-अप और पुल-डाउन वाला लॉजिक गेट आउटपुट साफ, तेज किनारे और सीधी लॉजिक संगतता प्रदान करता है, जबकि ओपन-कलेक्टर ट्रांजिस्टर आउटपुट को एक बाहरी पुल-अप रेसिस्टर की आवश्यकता होती है और यह धीमा होता है।
• CMTI: निर्दिष्ट और गारंटीकृत उच्च CMTI (10 kV/µs) औद्योगिक मजबूती के लिए एक महत्वपूर्ण मापदंड है, जो अक्सर बुनियादी कपलर में निर्दिष्ट नहीं होता या बहुत कम होता है।

अन्य हाई-स्पीड कपलर या डिजिटल आइसोलेटर (कैपेसिटिव या चुंबकीय कपलिंग पर आधारित) की तुलना में, EL263X जैसे फोटोकपलर का लाभ यह है कि ये सुसमझी गई ऑप्टिकल तकनीक पर आधारित हैं और इनमें चुंबकीय क्षेत्रों के प्रति उच्च आंतरिक प्रतिरक्षा होती है।

7. अक्सर पूछे जाने वाले प्रश्न (पैरामीटर के आधार पर)

प्र: मैं अधिकतम कितनी डेटा दर प्राप्त कर सकता हूँ?
A: यह डिवाइस 10 Mbit/s ऑपरेशन के लिए चरित्रित है। सीमित कारक प्रसार विलंब और पल्स चौड़ाई विरूपण हैं। 50% ड्यूटी साइकल वर्ग तरंग के लिए, अधिकतम आवृत्ति लगभग 1/(2 * t_PHL) या 1/(2 * t_PLH) है, जो भी छोटा हो। अधिकतम विलंब (100 ns) का उपयोग करने पर, यह ~5 MHz देता है। हालांकि, नॉन-रिटर्न-टू-जीरो (NRZ) डेटा के लिए, 10 Mbit/s दर मान्य है।

Q: बाईपास कैपेसिटर अनिवार्य क्यों है?
A: आंतरिक आउटपुट स्टेज की उच्च-गति स्विचिंग V लाइन पर अचानक करंट स्पाइक्स पैदा करती है।_CC बिना किसी स्थानीय, कम-इंडक्शन कैपेसिटर के, ये स्पाइक्स आंतरिक सप्लाई वोल्टेज में गिरावट या वृद्धि का कारण बन सकते हैं, जिससे अनियमित संचालन, शोर मार्जिन में कमी और CMTI स्पेसिफिकेशन को पूरा करने में विफलता हो सकती है।

Q: क्या मैं इनपुट को सीधे माइक्रोकंट्रोलर पिन से ड्राइव कर सकता हूं?
A> Yes, but you अवश्य use a current-limiting resistor. A typical microcontroller pin at 3.3V or 5V can source/sink enough current. For example, to get I_F ≈ 3.3V पिन से 10mA: R = (3.3V - 1.4V) / 0.01A = 190Ω (180Ω या 200Ω मानक मान का उपयोग करें)। MCU पिन की धारा क्षमता हमेशा सत्यापित करें।

Q: "स्ट्रोबेबल आउटपुट" सुविधा का क्या अर्थ है?
A: यह आउटपुट को एक उच्च-प्रतिबाधा अवस्था में बलपूर्वक ले जाने की क्षमता को संदर्भित करता है। हालांकि प्रदान की गई सत्य तालिका एक अक्षम फ़ंक्शन नहीं दिखाती है, कुछ लॉजिक गेट फोटोकपलर में एक आउटपुट सक्षम पिन होता है। EL263X विवरण इसका उल्लेख करता है, लेकिन पिनआउट और तालिका इसके लिए एक समर्पित पिन नहीं दिखाते हैं। डिज़ाइनरों को विशिष्ट वेरिएंट में इस सुविधा के कार्यान्वयन की पुष्टि करनी चाहिए।

8. Practical Design Case Study

Scenario: एक औद्योगिक सेटिंग में मोटर शोर के साथ 3.3V सेंसर नोड और 5V सिस्टम कंट्रोलर के बीच 1 Mbit/s UART सिग्नल को अलग करना।

Design Steps:

1. भाग चयन: Choose EL2631 for its higher guaranteed CMTI (10 kV/µs) to withstand noise from nearby motors.
2. इनपुट सर्किट: 3.3V सेंसर का TX पिन फोटोकपलर इनपुट को ड्राइव करता है। I = 10mA के लिए श्रृंखला रोकनेवाला की गणना करें:_F = 10mA: R_IN = (3.3V - 1.4V) / 0.01A = 190Ω। 180Ω रोकनेवाला का उपयोग करें। एनोड (पिन 1 या 4) को रोकनेवाला से कनेक्ट करें, कैथोड (पिन 2 या 3) को सेंसर GND से कनेक्ट करें।
3. आउटपुट सर्किट: आपूर्ति V_CC = नियंत्रक पक्ष से 5V. पिन 8 (V) और पिन 5 (GND) के बीच सीधे एक 0.1 µF सिरेमिक कैपेसिटर लगाएं._CC) और पिन 5 (GND). आउटपुट पिन (6 या 7) को 5V नियंत्रक के RX पिन से कनेक्ट करें. यदि आवश्यक हो तो करंट को सीमित करने के लिए एक श्रृंखला रोकनेवाला (जैसे, 100Ω) जोड़ा जा सकता है, लेकिन लॉजिक इनपुट के लिए यह सख्ती से आवश्यक नहीं है.
4. PCB लेआउट: Place the photocoupler straddling the isolation gap on the PCB. Ensure >8mm creepage/clearance (consult safety standards for 5000V_rmsबाईपास कैपेसिटर के लीड्स को बहुत छोटा रखें।
5. सत्यापन: With this setup, a logic HIGH (3.3V) from the sensor TX will turn on the LED, causing the output to go LOW (<0.6V), which the 5V controller reads as a logic LOW. The signal is inverted, which can be corrected in software if necessary.

9. Operating Principle

EL263X ऑप्टिकल कपलिंग के सिद्धांत पर कार्य करता है। एक विद्युत इनपुट सिग्नल एक इन्फ्रारेड लाइट एमिटिंग डायोड (LED) को संचालित करता है। फॉरवर्ड-बायस्ड होने पर, LED इन्फ्रारेड प्रकाश उत्सर्जित करती है। यह प्रकाश एक पारदर्शी अलगाव अवरोध (आमतौर पर एक ढला हुआ प्लास्टिक अंतराल) से होकर गुजरता है। दूसरी ओर, एक मोनोलिथिक सिलिकॉन फोटोडिटेक्टर और एकीकृत सर्किट इस प्रकाश का पता लगाते हैं। IC में एक उच्च-लाभ एम्पलीफायर, शोर प्रतिरोध के लिए एक श्मिट ट्रिगर और एक टोटेम-पोल आउटपुट ड्राइवर स्टेज शामिल होती है। ड्राइवर प्रकाश की उपस्थिति या अनुपस्थिति के आधार पर आउटपुट पिन को सक्रिय रूप से HIGH (V_CCकी ओर) या LOW (GND की ओर) खींचता है, जिससे एक स्वच्छ, बफर किया हुआ लॉजिक सिग्नल बनता है जो इनपुट से विद्युत रूप से अलग होता है। अलगाव अवरोध उच्च वोल्टेज सहन क्षमता प्रदान करता है और ग्राउंड लूप को रोकता है।

10. Technology Trends

Photocoupler technology continues to evolve. Trends relevant to devices like the EL263X include:

• Higher Speeds: निरंतर विकास का लक्ष्य आधुनिक उच्च-गति सीरियल इंटरफेस के लिए 50 Mbit/s से अधिक और यहां तक कि 100+ Mbit/s रेंज में डेटा दर प्राप्त करना है।
• कम बिजली की खपत: इनपुट LED करंट आवश्यकता (I) को कम करना_F) और आउटपुट आपूर्ति धारा (I_CC) पोर्टेबल और ऊर्जा-कुशल उपकरणों की मांगों को पूरा करने के लिए।
• उन्नत एकीकरण: SPI या पृथक GPIO जैसे बहु-लाइन इंटरफेस में बोर्ड स्थान और लागत बचाने के लिए एक ही पैकेज में कई पृथक्करण चैनलों (दोहरे, चौगुने) को संयोजित करना।
• सुधरी हुई CMTI: जैसे-जैसे पावर इलेक्ट्रॉनिक्स स्विचिंग स्पीड बढ़ती है (उदाहरण के लिए, SiC और GaN ट्रांजिस्टर के साथ), विश्वसनीयता बनाए रखने के लिए और भी अधिक CMTI रेटिंग (25-100 kV/µs) वाले आइसोलेटर की मांग बढ़ती है।
• पैकेज लघुरूपण: अधिक घने PCB डिज़ाइनों को समायोजित करने के लिए थ्रू-होल DIP पैकेजों से सरफेस-माउंट विकल्पों जैसे SOIC-8 और यहाँ तक कि छोटे वाइड-बॉडी SOIC पैकेजों की ओर बढ़ना।

EL263X श्रृंखला एक सुस्थापित प्रदर्शन स्तर में स्थित है, जो औद्योगिक और संचार अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए गति, इन्सुलेशन शक्ति और शोर प्रतिरक्षा का एक मजबूत संतुलन प्रदान करती है।
