1. उत्पाद अवलोकन

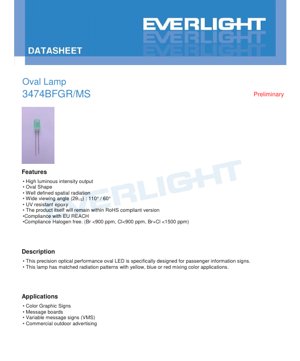

यह दस्तावेज़ 3474BFGR/MS ओवल एलईडी लैंप के लिए पूर्ण तकनीकी विशिष्टताएँ प्रदान करता है। यह घटक एक परिशुद्ध प्रकाशीय प्रदर्शन एलईडी है, जिसे विशेष रूप से ऐसे अनुप्रयोगों के लिए इंजीनियर किया गया है जिन्हें स्पष्ट, परिभाषित प्रकाश पैटर्न की आवश्यकता होती है, जैसे कि यात्री सूचना प्रणालियाँ और वाणिज्यिक साइनेज।
1.1 मुख्य विशेषताएँ और लाभ
इस ओवल एलईडी लैंप के प्राथमिक लाभ इसके अद्वितीय डिज़ाइन और प्रदर्शन विशेषताओं से उत्पन्न होते हैं:
- उच्च प्रकाश तीव्रता आउटपुट: दिन के उजाले में पठनीय संकेतों के लिए उपयुक्त चमकदार, सुसंगत प्रकाश आउटपुट प्रदान करता है।
- परिभाषित विकिरण पैटर्न के साथ अंडाकार आकार: अंडाकार लेंस एक मेल खाता विकिरण पैटर्न बनाता है जो बहुरंगी साइन अनुप्रयोगों में पीले, नीले या लाल रंगों के साथ मिश्रण के लिए आदर्श है, जिससे एक समान उपस्थिति सुनिश्चित होती है।
- चौड़ा और असममित दृश्य कोण: X-अक्ष पर 110° और Y-अक्ष पर 60° का 2θ1/2 दृश्य कोण प्रदान करता है, जो विभिन्न कोणों से देखने के लिए उपयुक्त व्यापक क्षैतिज कवरेज प्रदान करते हुए ऊर्ध्वाधर प्रसार को नियंत्रित करता है।
- मजबूत पर्यावरण अनुपालन: द device is constructed with UV-resistant epoxy और complies with key environmental standards including RoHS, EU REACH, और is Halogen-free (Br <900 ppm, Cl <900 ppm, Br+Cl <1500 ppm).
- अनुप्रयोग-विशिष्ट डिज़ाइन: रंगीन ग्राफिक संकेतों, संदेश बोर्डों, परिवर्तनीय संदेश चिह्नों (VMS), और वाणिज्यिक बाहरी विज्ञापन प्रदर्शनों में एकीकरण के लिए अनुकूलित.
2. तकनीकी मापदंड और विशिष्टताएँ
2.1 डिवाइस चयन और पूर्ण अधिकतम रेटिंग्स
LED, एक InGaN (इंडियम गैलियम नाइट्राइड) चिप सामग्री का उपयोग करके एक Brilliant Green रंग उत्पन्न करता है, जो एक हरे लेंस के माध्यम से फैलता है। विश्वसनीयता सुनिश्चित करने के लिए संचालन सीमाओं का उल्लंघन नहीं किया जाना चाहिए।
| पैरामीटर | प्रतीक | रेटिंग | यूनिट |
|---|---|---|---|
| रिवर्स वोल्टेज | VR | 5 | V |
| Forward Current | IF | 20 | mA |
| Peak Forward Current (Duty 1/10 @1KHz) | IFP | 100 | mA |
| Power Dissipation | Pd | 100 | mW |
| Operating Temperature | Topr | -40 से +85 | °C |
| भंडारण तापमान | Tstg | -40 to +100 | °C |
| सोल्डरिंग तापमान | Tsol | 260 (5 सेकंड के लिए) | °C |
2.2 इलेक्ट्रो-ऑप्टिकल विशेषताएँ
सभी मापदंड परिवेश के तापमान (Ta) 25°C के तापमान और 20mA की मानक अग्र धारा (IF) पर, जब तक अन्यथा निर्दिष्ट न हो।
| पैरामीटर | प्रतीक | न्यूनतम | सामान्य | अधिकतम. | यूनिट | स्थिति |
|---|---|---|---|---|---|---|
| प्रदीप्ति तीव्रता | Iv | 2781 | 4635 | 5760 | mcd | IF=20mA |
| देखने का कोण (2θ1/2) | -- | -- | X:110, Y:60 | -- | deg | IF=20mA |
| Peak Wavelength | λp | -- | 522 | -- | nm | IF=20mA |
| प्रमुख तरंगदैर्ध्य | λd | 520 | 528 | 535 | nm | IF=20mA |
| Forward Voltage | VF | 2.4 | -- | 3.6 | V | IF=20mA |
| Reverse Current | IR | -- | -- | 50 | μA | VR=5V |
3. Binning System Explanation
बड़े पैमाने के अनुप्रयोगों में चमक और रंग की एकरूपता सुनिश्चित करने के लिए, एलईडी को प्रकाशमान तीव्रता और प्रमुख तरंगदैर्ध्य के आधार पर बिन में वर्गीकृत किया जाता है।
3.1 Luminous Intensity Binning
एलईडी को चार बिन (GA, GB, GC, GD) में वर्गीकृत किया गया है, जिनकी नाममात्र प्रदीप्त तीव्रता मान पर ±10% सहनशीलता है।
| बिन कोड | Min. (mcd) | Max. (mcd) |
|---|---|---|
| GA | 2781 | 3335 |
| GB | 3335 | 4000 |
| GC | 4000 | 4800 |
| GD | 4800 | 5760 |
3.2 Dominant Wavelength Binning
रंग स्थिरता पाँच तरंगदैर्ध्य बिनों (G1 से G5) के माध्यम से नियंत्रित की जाती है, जिसमें ±1nm की सख्त सहनशीलता होती है।
| बिन कोड | न्यूनतम (nm) | अधिकतम (nm) |
|---|---|---|
| G1 | 520 | 523 |
| G2 | 523 | 526 |
| G3 | 526 | 529 |
| G4 | 529 | 532 |
| G5 | 532 | 535 |
4. Performance Curve Analysis
डेटाशीट में कई महत्वपूर्ण प्रदर्शन ग्राफ़ शामिल हैं जो विभिन्न परिस्थितियों में LED के व्यवहार को दर्शाते हैं। ये मजबूत सिस्टम डिज़ाइन के लिए महत्वपूर्ण हैं।
4.1 Spectral and Angular Characteristics
द सापेक्ष तीव्रता बनाम तरंगदैर्ध्य वक्र 522nm के आसपास एक विशिष्ट शिखर दर्शाता है, जो चमकीले हरे रंग के उत्पादन की पुष्टि करता है। दिशात्मकता प्लॉट दृष्टिगत रूप से असममित 110° x 60° दृश्य कोण का प्रतिनिधित्व करता है, जो अंतिम अनुप्रयोग में स्थानिक प्रकाश वितरण को समझने के लिए महत्वपूर्ण है।
4.2 विद्युत और तापीय व्यवहार
द फॉरवर्ड करंट बनाम फॉरवर्ड वोल्टेज (I-V कर्व) ड्राइवर डिजाइन के लिए आवश्यक है, जो विशिष्ट घातीय संबंध दर्शाता है। रिलेटिव इंटेंसिटी बनाम फॉरवर्ड करंट वक्र दर्शाता है कि प्रकाश उत्पादन धारा के साथ कैसे बढ़ता है, जो चमक ट्यूनिंग के लिए महत्वपूर्ण है। सापेक्ष तीव्रता बनाम परिवेश तापमान और अग्र धारा बनाम परिवेश तापमान ग्राफ़ थर्मल प्रदर्शन को उजागर करते हैं। तापमान बढ़ने के साथ प्रकाश उत्पादन कम हो जाता है, यह संलग्न संकेतों या उच्च-परिवेशी वातावरण में थर्मल प्रबंधन के लिए एक महत्वपूर्ण विचार है।
5. यांत्रिक और पैकेजिंग जानकारी
5.1 Package Dimensions
LED में दो लीड वाला एक मानक अंडाकार लैंप पैकेज है। महत्वपूर्ण आयामी नोट्स में शामिल हैं: सभी अनिर्दिष्ट आयाम मिलीमीटर में हैं जिनकी मानक सहनशीलता ±0.25mm है, और फ्लैंज के नीचे रेजिन का अधिकतम उभार 1.5mm है। सटीक PCB फुटप्रिंट और यांत्रिक क्लीयरेंस योजना के लिए डिजाइनरों को मूल डेटाशीट में विस्तृत आयामित चित्र का संदर्भ लेना चाहिए।
5.2 Moisture Resistant Packing and Labeling
घटकों को भंडारण और परिवहन के दौरान क्षति को रोकने के लिए नमी-प्रतिरोधी पैकिंग में आपूर्ति की जाती है। उन्हें वाहक टेपों पर रखा जाता है, जिन्हें फिर आंतरिक और बाहरी कार्टनों में रखा जाता है। पैकिंग विशिष्टता प्रति आंतरिक कार्टन 2500 टुकड़े और प्रति बाहरी कार्टन 10 आंतरिक कार्टन (कुल 25,000 टुकड़े) है। रील लेबल में ट्रेसबिलिटी और सही अनुप्रयोग के लिए महत्वपूर्ण जानकारी शामिल होती है, जिसमें ग्राहक का उत्पाद संख्या (CPN), उत्पाद संख्या (P/N), पैकिंग मात्रा (QTY), और ल्यूमिनस इंटेंसिटी (CAT), डॉमिनेंट वेवलेंथ (HUE), और फॉरवर्ड वोल्टेज (REF) के लिए विशिष्ट बिनिंग कोड शामिल हैं।
6. Assembly, Handling, and Storage Guidelines
6.1 लीड फॉर्मिंग और सोल्डरिंग
- लीड फॉर्मिंग: सोल्डरिंग से पहले किया जाना चाहिए। पैकेज पर तनाव से बचने के लिए मोड़ एपॉक्सी बल्ब आधार से कम से कम 3 मिमी दूर बनाए जाने चाहिए। कटिंग कमरे के तापमान पर की जानी चाहिए।
- PCB माउंटिंग: PCB के छिद्र LED लीड के साथ पूर्णतः संरेखित होने चाहिए। संरेखण में त्रुटि के कारण लीड पर पड़ने वाला तनाव एपॉक्सी और LED के प्रदर्शन को कम कर सकता है।
- सोल्डरिंग: सोल्डर जोड़ एपॉक्सी बल्ब से 3mm से अधिक दूरी पर होना चाहिए। 260°C पर वेव या रीफ्लो सोल्डरिंग 5 सेकंड से अधिक नहीं होनी चाहिए।
6.2 भंडारण की स्थितियाँ
दीर्घकालिक विश्वसनीयता के लिए, LEDs को ≤30°C और ≤70% सापेक्ष आर्द्रता पर संग्रहित किया जाना चाहिए। शिपमेंट के बाद अनुशंसित भंडारण जीवन 3 महीने है। 3 महीने से अधिक और एक वर्ष तक के भंडारण के लिए, घटकों को नाइट्रोजन वातावरण और नमी-अवशोषक सामग्री के साथ एक सीलबंद कंटेनर में रखा जाना चाहिए। संघनन को रोकने के लिए आर्द्र वातावरण में तापमान में तेजी से परिवर्तन से बचना चाहिए।
7. अनुप्रयोग नोट्स और डिज़ाइन विचार
7.1 विशिष्ट अनुप्रयोग परिदृश्य
यह LED विशेष रूप से यात्री सूचना संकेतों, राजमार्गों पर परिवर्तनशील संदेश संकेतों (VMS), वाणिज्यिक आउटडोर विज्ञापन बोर्डों और सामान्य संदेश प्रदर्शनों के लिए डिज़ाइन किया गया है। इसका अंडाकार बीम पैटर्न और उच्च तीव्रता इसे उन अनुप्रयोगों के लिए आदर्श बनाती है जहाँ दूरी से पठनीयता और चौड़े क्षैतिज दृश्य कोण सर्वोपरि हैं।
7.2 Design and Implementation Advice
- करंट लिमिटिंग: फॉरवर्ड करंट को रेटेड 20mA या उससे नीचे बनाए रखने के लिए हमेशा एक श्रृंखला करंट-लिमिटिंग रेसिस्टर या कॉन्स्टेंट-करंट ड्राइवर का उपयोग करें। इस मान से अधिक होने पर जीवनकाल कम हो जाता है।
- थर्मल मैनेजमेंट: हालांकि पावर डिसिपेशन कम है, ऑपरेटिंग वातावरण पर विचार करें। बंद साइन या उच्च परिवेशी तापमान में, अत्यधिक जंक्शन तापमान वृद्धि को रोकने के लिए पर्याप्त वेंटिलेशन सुनिश्चित करें, जिससे प्रकाश उत्पादन कम हो जाता है।
- ऑप्टिकल इंटीग्रेशन: असममित बीम (110°x60°) को अन्य रंगों के साथ मिश्रित करने के लिए डिज़ाइन किया गया है। बहु-रंग पिक्सेल क्लस्टर डिज़ाइन करते समय, व्यूइंग एरिया में समान रंग सम्मिश्रण प्राप्त करने के लिए इस पैटर्न को ध्यान में रखें।
- स्थिरता के लिए बिनिंग: बड़े डिस्प्ले प्रोजेक्ट्स के लिए, साइन पर दृश्यमान चमक या रंग विविधताओं से बचने के लिए सख्त बिन्स (जैसे उच्चतम चमक के लिए GD, विशिष्ट हरे रंग के लिए G3) निर्दिष्ट करना महत्वपूर्ण है।
8. तकनीकी तुलना और विभेदन
इस एलईडी का प्राथमिक विभेदक कारक इसकी अंडाकार लेंस ज्यामितिहै, जो मानक गोल एलईडी में आम नहीं है। यह आकार एक अनुकूलित विकिरण पैटर्न प्रदान करता है जो स्वाभाविक रूप से साइनेज में आयताकार पिक्सेल के लिए अधिक उपयुक्त है, संभावित रूप से एक मानक गोल एलईडी पर डिफ्यूज़र के उपयोग की तुलना में प्रकाशीय हानियों को कम करता है और दक्षता में सुधार करता है। उच्च दीप्त तीव्रता (5760 एमसीडी तक) और विशेष रूप से चौड़े क्षैतिज दृश्य कोण का इसका संयोजन उच्च-चमक डिस्प्ले बाजार में एक विशिष्ट स्थान को लक्षित करता है, जो इसे सामान्य-उद्देश्य संकेतक एलईडी से अलग करता है।
9. अक्सर पूछे जाने वाले प्रश्न (FAQ)
9.1 अंडाकार आकार का उद्देश्य क्या है?
अंडाकार आकार एक असममित विकिरण पैटर्न (110° चौड़ा, 60° ऊँचा) बनाता है जो स्वाभाविक रूप से अधिकांश सूचना संकेतों और पिक्सेल के आयताकार प्रारूप में फिट बैठता है, जिससे बिना प्रकाश बर्बाद किए कुशल, समान प्रकाश व्यवस्था प्रदान की जाती है।
9.2 मैं दीप्त तीव्रता बिन कोड (GA, GB, आदि) की व्याख्या कैसे करूं?
ये कोड 20mA पर मापी गई चमक के आधार पर वर्गीकृत समूहों का प्रतिनिधित्व करते हैं। GA सबसे मंद समूह (2781-3335 mcd) है, और GD सबसे चमकीला (4800-5760 mcd) है। एक बिन निर्दिष्ट करना एक बड़ी स्थापना में एकरूपता सुनिश्चित करता है।
9.3 क्या मैं इस LED को वोल्टेज स्रोत से चला सकता हूं?
नहीं। एलईडी करंट-चालित उपकरण हैं। सीधे वोल्टेज लगाने से करंट अनियंत्रित रूप से बढ़ जाएगा (डायोड के घातीय आई-वी कर्व के कारण), जिससे एलईडी के खराब होने की संभावना है। हमेशा करंट-सीमित तंत्र का उपयोग करें।
9.4 शिखर तरंगदैर्ध्य (522nm) और प्रमुख तरंगदैर्ध्य (528nm typ.) में क्या अंतर है?
पीक वेवलेंथ वह एकल तरंगदैर्ध्य है जहाँ स्पेक्ट्रल पावर सबसे अधिक होती है। डॉमिनेंट वेवलेंथ प्रकाश का अनुभव किया गया रंग है, जिसकी गणना संपूर्ण स्पेक्ट्रम से की जाती है। मानव आँख की संवेदनशीलता इस मान को प्रभावित करती है, जिससे रंग निर्दिष्ट करने के लिए डॉमिनेंट वेवलेंथ अधिक प्रासंगिक हो जाती है।
10. व्यावहारिक उपयोग मामला उदाहरण
परिदृश्य: एक राजमार्ग परिवर्तनीय संदेश चिन्ह (वीएमएस) का डिजाइन
एक इंजीनियर एक पूर्ण-रंगीन वीएमएस पैनल डिजाइन कर रहा है। प्रत्येक पिक्सेल में लाल, हरे और नीले उप-पिक्सेल होते हैं। हरे उप-पिक्सेल के लिए, 3474BFGR/MS का चयन किया गया है।
कार्यान्वयन: एलईडी को एक पीसीबी पर मैट्रिक्स में व्यवस्थित किया गया है। एक स्थिर-धारा ड्राइवर आईसी प्रत्येक एलईडी स्ट्रिंग को 20mA की आपूर्ति करता है। हरे एलईडी के अंडाकार बीम पैटर्न को इस प्रकार संरेखित किया गया है कि इसकी 110° चौड़ी धुरी राजमार्ग की क्षैतिज दिशा से मेल खाती है, जिससे कई लेन में चालकों के लिए अच्छी दृश्यता सुनिश्चित होती है। 60° ऊर्ध्वाधर धुरी प्रकाश प्रदूषण से बचने के लिए बीम को सीमित रखती है। बड़े साइनबोर्ड पर रंग और चमक की एकरूपता सुनिश्चित करने के लिए, खरीद आदेश चमकदार तीव्रता के लिए बिन GC और प्रमुख तरंग दैर्ध्य के लिए बिन G3 निर्दिष्ट करता है। साइनबोर्ड के धातु बैकप्लेन पर उचित हीट सिंकिंग परिवेश के तापमान को सीमा के भीतर बनाए रखती है, जिससे एलईडी आउटपुट और दीर्घायु संरक्षित रहती है।
11. परिचालन सिद्धांत
यह एलईडी एक अर्धचालक में विद्युत-प्रकाश उत्सर्जन के सिद्धांत पर कार्य करता है। जब InGaN (इंडियम गैलियम नाइट्राइड) p-n जंक्शन के पार एक अग्र वोल्टेज लगाया जाता है, तो इलेक्ट्रॉन और होल पुनर्संयोजित होते हैं, और फोटॉन के रूप में ऊर्जा मुक्त करते हैं। InGaN मिश्र धातु की विशिष्ट संरचना बैंडगैप ऊर्जा निर्धारित करती है, जो बदले में उत्सर्जित प्रकाश की तरंग दैर्ध्य को परिभाषित करती है—इस मामले में, हरे स्पेक्ट्रम (~522-535nm) में। एपॉक्सी लेंस चिप को एनकैप्सुलेट करता है, यांत्रिक सुरक्षा प्रदान करता है, और उत्सर्जित प्रकाश के विकिरण पैटर्न को नियंत्रित करने के लिए अंडाकार आकार में ढाला गया है।
12. उद्योग रुझान और संदर्भ
LEDs for signage and professional displays represent a specialized segment of the broader LED market. Trends include:
Increased Efficiency: निरंतर विकास का लक्ष्य उच्च दीप्त प्रभावकारिता (प्रति विद्युत वाट अधिक प्रकाश उत्पादन) प्राप्त करना है, जिससे चमकीले डिस्प्ले या कम बिजली खपत संभव हो।
उन्नत रंग सीमा: फॉस्फर और चिप प्रौद्योगिकी में सुधार व्यापक रंग सीमा को सक्षम करते हैं, जिससे अधिक ज्वलंत और सटीक डिस्प्ले प्राप्त होते हैं।
लघुरूपण और घनत्व: उच्च-रिज़ॉल्यूशन डिस्प्ले के लिए छोटे पिक्सेल पिच की ओर निरंतर प्रयास है, जिसके लिए छोटे फुटप्रिंट और सटीक ऑप्टिकल नियंत्रण वाले एलईडी की आवश्यकता होती है।
इंटेलिजेंट ड्राइवर्स: अधिक स्मार्ट, एड्रेस करने योग्य डिस्प्ले मॉड्यूल के लिए एलईडी के करीब कंट्रोल इलेक्ट्रॉनिक्स का एकीकरण (जैसे, एकीकृत ड्राइवर्स के साथ COB - चिप-ऑन-बोर्ड)। हालांकि यह विशिष्ट डेटाशीट एक अलग, थ्रू-होल घटक का वर्णन करती है, अंतर्निहित प्रदर्शन आवश्यकताएं (तीव्रता, व्यूइंग एंगल, रंग) पैकेजिंग विकास की परवाह किए बिना सभी साइनेज एलईडी के लिए मौलिक बनी रहती हैं।
