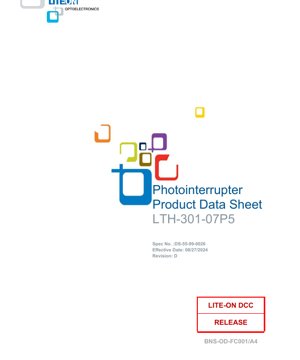

LTH-301-07P5 स्लॉट प्रकार फोटोइलेक्ट्रिक स्विच विशिष्टता पत्रक - तकनीकी दस्तावेज़

1. उत्पाद अवलोकन

LTH-301-07P5 एक स्लॉट-प्रकार का फोटोइलेक्ट्रिक स्विच है, जो गैर-संपर्क स्विचिंग अनुप्रयोगों के लिए विशेष रूप से डिज़ाइन किए गए फोटोइलेक्ट्रिक घटकों का एक प्रकार है। यह एक इन्फ्रारेड लाइट एमिटिंग डायोड (LED) और एक फोटोट्रांजिस्टर को एक कॉम्पैक्ट, स्लॉटेड आवास में एकीकृत करता है। इसका मूल संचालन सिद्धांत यह है: एक बाहरी वस्तु एमिटर और डिटेक्टर के बीच की इन्फ्रारेड बीम को बाधित करती है, जिसके परिणामस्वरूप फोटोट्रांजिस्टर का आउटपुट सिग्नल तदनुसार बदल जाता है। यह डिज़ाइन वस्तुओं की उपस्थिति, अनुपस्थिति या स्थिति का गैर-संपर्क पता लगाने के लिए एक विश्वसनीय और सटीक विधि प्रदान करता है।

इस उपकरण का मुख्य लाभ इसकी गैर-संपर्क प्रकृति है, जो यांत्रिक घर्षण को समाप्त करती है, जिससे उच्च विश्वसनीयता और लंबी सेवा जीवन प्राप्त होता है। इसमें तेज़ स्विचिंग गति है, जो त्वरित पहचान की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है। यह घटक सीधे प्रिंटेड सर्किट बोर्ड (PCB) माउंटिंग या ड्यूल इन-लाइन पैकेज सॉकेट के साथ उपयोग के लिए डिज़ाइन किया गया है, जो सिस्टम डिज़ाइन और असेंबली के लिए लचीलापन प्रदान करता है।

विशिष्ट लक्ष्य बाजार और अनुप्रयोगों में कार्यालय स्वचालन उपकरण, जैसे फैक्स मशीन, फोटोकॉपियर, प्रिंटर और स्कैनर शामिल हैं, लेकिन इन्हीं तक सीमित नहीं हैं। यह विभिन्न प्रकार की औद्योगिक स्वचालन, उपभोक्ता इलेक्ट्रॉनिक्स और उपकरण प्रणालियों में भी व्यापक रूप से उपयोग किया जाता है जिन्हें सटीक वस्तु पहचान की आवश्यकता होती है।

2. तकनीकी मापदंडों की गहन एवं वस्तुनिष्ठ व्याख्या

2.1 पूर्ण अधिकतम रेटिंग

पूर्ण अधिकतम रेटिंग्स उन तनाव सीमाओं को परिभाषित करती हैं जो डिवाइस को स्थायी क्षति पहुँचा सकती हैं। ये रेटिंग्स 25°C के परिवेश तापमान (TA) पर निर्दिष्ट हैं और सामान्य परिचालन स्थितियों में, क्षणिक रूप से भी, इनसे अधिक नहीं होना चाहिए।

इनपुट LED:निरंतर फॉरवर्ड करंट सीमा 50 एमए है, पल्स स्थितियों (प्रति सेकंड 300 पल्स, 10 μs पल्स चौड़ाई) के तहत अनुमत पीक फॉरवर्ड करंट 1 ए है। एलईडी की अधिकतम बिजली अपव्यय 80 एमडब्ल्यू है। रिवर्स वोल्टेज विरोध क्षमता 5 वी है, जो एलईडी को आकस्मिक रिवर्स बायस से बचाने के लिए एक महत्वपूर्ण पैरामीटर है।

आउटपुट फोटोट्रांजिस्टर:कलेक्टर-एमिटर वोल्टेज (V_CE) की रेटिंग 30 V है, जबकि एमिटर-कलेक्टर वोल्टेज (V_EC) 5 V है। अधिकतम कलेक्टर धारा 20 mA है और शक्ति अपव्यय सीमा 100 mW है। फोटोट्रांजिस्टर के दीर्घकालिक और स्थिर संचालन को सुनिश्चित करने के लिए इन सीमाओं का पालन करना महत्वपूर्ण है।

पर्यावरणीय सीमाएँ:डिवाइस का संचालन तापमान रेंज -25°C से +85°C तक रेट किया गया है। भंडारण तापमान रेंज अधिक व्यापक है, -40°C से +100°C तक। पिन सोल्डरिंग तापमान आवरण से 1.6mm की दूरी पर मापा गया है, 260°C पर 5 सेकंड के लिए, जो असेंबली प्रक्रिया के लिए एक महत्वपूर्ण जानकारी है।

2.2 विद्युत एवं प्रकाशीय विशेषताएँ

ये विशेषताएँ 25°C सामान्य संचालन स्थितियों के तहत उपकरण के अपेक्षित प्रदर्शन को परिभाषित करती हैं। वे सर्किट डिज़ाइन के लिए महत्वपूर्ण पैरामीटर प्रदान करती हैं।

इनपुट LED विशेषताएँ:जब फॉरवर्ड करंट (I_F) 20 mA है, तो टाइपिकल फॉरवर्ड वोल्टेज (V_F) 1.2 V है, अधिकतम 1.6 V है। LED ड्राइव सर्किट के करंट-लिमिटिंग रेसिस्टर को डिजाइन करने के लिए यह पैरामीटर महत्वपूर्ण है। जब रिवर्स वोल्टेज (V_R) 5 V है, तो अधिकतम रिवर्स करंट (I_R) 100 μA है, जो LED के ऑफ स्टेट में लीकेज करंट को दर्शाता है।

आउटपुट फोटोट्रांजिस्टर विशेषताएँ:V_CEO=10V पर, कलेक्टर-एमिटर डार्क करंट (I_CE) अधिकतम 100 nA है, जो LED बंद (बिना प्रकाश) होने पर आउटपुट लीकेज करंट का प्रतिनिधित्व करता है। ब्रेकडाउन वोल्टेज (BV_CEOऔर BV_ECOअधिकतम रेटेड मूल्यों की पुष्टि की गई।

कपलर (सिस्टम) विशेषताएँ:ये पैरामीटर LED और फोटोट्रांजिस्टर के संयुक्त प्रदर्शन का वर्णन करते हैं। जब LED को I_{=20mA से संचालित किया जाता है और V}=5V पर, संग्राहक धारा (I) की चालन स्थिति सुनिश्चित करें_F) कम से कम 0.6 mA होना चाहिए। यह स्लॉट के अवरुद्ध न होने पर महत्वपूर्ण आउटपुट सिग्नल स्तर है। समान परिस्थितियों में, जब I_CE=0.2mA पर, कलेक्टर-एमिटर संतृप्ति वोल्टेज (V_{) अधिकतम 0.4 V है, जो इसकी उत्कृष्ट "चालू" अवस्था विशेषता को दर्शाता है। प्रतिक्रिया समय, विशिष्ट उदय समय (T}) 3 μs है, और पतन समय (T_C) 4 μs है (विशिष्ट परीक्षण स्थितियों के तहत), जो डिवाइस की स्विचिंग गति क्षमता को परिभाषित करता है।_r3. यांत्रिक और पैकेजिंग जानकारी_f3.1 आकार और आयाम

LTH-301-07P5 एक मानक थ्रू-होल पैकेज का उपयोग करता है। विस्तृत यांत्रिक चित्र विनिर्देश पुस्तिका में प्रदान किए गए हैं। सभी आयाम मिलीमीटर में निर्दिष्ट हैं। अनिर्दिष्ट आयामों के लिए मानक सहनशीलता ±0.25 मिमी है। महत्वपूर्ण आयामों में आवरण की कुल लंबाई, चौड़ाई और ऊंचाई, स्लॉट चौड़ाई और गहराई (जो वस्तु के मार्ग को अवरुद्ध करने वाले अंतराल को परिभाषित करती है), और पिन पिच और व्यास शामिल हैं। यह घटक वेव सोल्डरिंग या हैंड सोल्डरिंग प्रक्रियाओं के लिए डिज़ाइन किया गया है।

ध्रुवीयता पहचान:

इस उपकरण में एक विशिष्ट पिन व्यवस्था होती है। आमतौर पर, लंबा पिन या आवरण पर एक विशिष्ट चिह्न LED के एनोड को इंगित करता है। सटीक पिन पहचान (उदाहरण के लिए, पिन 1 आमतौर पर LED एनोड होता है, पिन 2 LED कैथोड होता है, पिन 3 फोटोट्रांजिस्टर एमिटर होता है, पिन 4 कलेक्टर होता है) के लिए आयाम चित्र का परामर्श लेना चाहिए ताकि PCB असेंबली के दौरान सही अभिविन्यास सुनिश्चित हो सके। गलत ध्रुवीयता के कारण उपकरण काम नहीं करेगा।

4. वेल्डिंग और असेंबली मार्गदर्शिकाप्लास्टिक आवरण और आंतरिक सेमीकंडक्टर चिप को क्षति से बचाने के लिए सोल्डरिंग प्रक्रिया के दौरान उचित हैंडलिंग महत्वपूर्ण है।

सामान्य सावधानियां:

आवरण को सोल्डर में डुबोया नहीं जाना चाहिए। सोल्डरिंग प्रक्रिया के दौरान जब उत्पाद उच्च तापमान पर हो, तो लीड फ्रेम पर कोई बाहरी तनाव नहीं लगाया जाना चाहिए, क्योंकि इससे आंतरिक दरारें या विस्थापन हो सकता है।

मैन्युअल/पिन सोल्डरिंग:मैन्युअल सोल्डरिंग के लिए, अनुशंसित अधिकतम सोल्डरिंग आयरन तापमान 350°C है। प्रत्येक पिन का सोल्डरिंग समय 3 सेकंड से अधिक नहीं होना चाहिए, और प्रत्येक पिन को केवल एक बार सोल्डर किया जाना चाहिए। थर्मल क्षति को रोकने के लिए, सोल्डर जॉइंट घटक के केस बेस से कम से कम 2 मिमी की दूरी पर होना चाहिए।

वेव सोल्डरिंग:स्वचालित वेव सोल्डरिंग के लिए, एक विशिष्ट तापमान प्रोफ़ाइल का उपयोग करने की अनुशंसा की जाती है। प्रीहीट तापमान 100°C से अधिक नहीं होना चाहिए, और प्रीहीट समय अधिकतम 60 सेकंड होना चाहिए। सोल्डर वेव का तापमान अधिकतम 260°C होना चाहिए, और संपर्क समय 5 सेकंड से अधिक नहीं होना चाहिए। डुबाने की स्थिति केस बेस से 2 मिमी से कम नहीं होनी चाहिए। इस तापमान प्रोफ़ाइल का पालन करने से थर्मल शॉक को रोका जा सकता है और विश्वसनीय सोल्डर जॉइंट सुनिश्चित किए जा सकते हैं, साथ ही प्लास्टिक एनकैप्सुलेशन की अखंडता को नुकसान नहीं पहुंचता है।

5. भंडारण स्थितियाँ और सावधानियाँवेल्डेबिलिटी बनाए रखने और प्रदर्शन में गिरावट को रोकने के लिए, विशिष्ट भंडारण शर्तों का पालन करना आवश्यक है।

आदर्श भंडारण वातावरण 30°C से कम तापमान और 70% से कम सापेक्ष आर्द्रता है। घटकों को डिलीवरी की तारीख के 3 महीने के भीतर असेंबल किया जाना चाहिए। यदि भाग अभी भी अपनी मूल नमी-रोधी पैकेजिंग के अंदर हैं, तो भंडारण जीवन को बढ़ाने के लिए, उन्हें उपयुक्त ड्रायर के साथ एक सील कंटेनर में या नाइट्रोजन पर्ज ड्रायर में संग्रहित किया जाना चाहिए। हालांकि, इन नियंत्रित परिस्थितियों में, भंडारण का समय एक वर्ष से अधिक नहीं होना चाहिए।

一旦打开原始密封包装，元件必须在3个月内使用，并应保存在<25°C且相对湿度<60%的受控环境中。必须避免环境温度的快速变化，尤其是在高湿度环境中，以防止冷凝，冷凝会导致元件引脚氧化。如果存储条件不符合规定标准，引脚的可焊性可能会受到影响。在这种情况下，在生产使用前必须进行可焊性评估和潜在的元件重新筛选。

6. अनुप्रयोग सुझाव

6.1 विशिष्ट अनुप्रयोग परिदृश्य

LTH-301-07P5 का व्यापक उपयोग है और कई अनुप्रयोगों में इस्तेमाल किया जा सकता है:

प्रिंटर/कॉपियर/स्कैनर में कागज का पता लगाना:

कागज की उपस्थिति, जाम या कागज के रोल के अंत का पता लगाना।

• स्थिति संवेदन:गतिमान तंत्र (जैसे प्रिंटर कैरिज, रोबोटिक आर्म) की होम स्थिति या ट्रैवल लिमिट का पता लगाना।
• रोटरी एन्कोडिंग:स्लॉटेड व्हील के साथ उपयोग किया जाता है, घूर्णन शाफ्ट की गति या स्थिति को मापने के लिए।
• वस्तु गणना:स्लॉट के माध्यम से गुजरने वाली कन्वेयर बेल्ट पर वस्तुओं की गणना करना।
• सुरक्षा प्रणाली:बीम अवरोध सेंसर का एक हिस्सा के रूप में, अतिक्रमण पहचान के लिए उपयोग किया जाता है।
• 6.2 डिज़ाइन विचारइस स्लॉट प्रकार के फोटोइलेक्ट्रिक स्विच का उपयोग करने वाला सर्किट डिज़ाइन करते समय, कई कारकों पर विचार करना चाहिए:

LED ड्राइव करंट:

अनुशंसित ऑपरेटिंग करंट 20 mA है। पावर सप्लाई वोल्टेज (V

• ) और LED फॉरवर्ड वोल्टेज (V) ओम के नियम का उपयोग करके श्रृंखला प्रतिरोध की गणना करें: R = (V_CC- V_F) / I_CC। एक विशिष्ट V का उपयोग करते हुए_F=1.2V और 5V बिजली की आपूर्ति के लिए, प्रतिरोध लगभग (5V - 1.2V) / 0.02A = 190 ओम है। एक मानक 200 ओम प्रतिरोधक उपयुक्त है।_Fफोटोट्रांजिस्टर बायसिंग:_Fफोटोट्रांजिस्टर आउटपुट को कॉमन-एमिटर विन्यास में इस्तेमाल किया जा सकता है (एमिटर ग्राउंडेड, कलेक्टर लोड रेसिस्टर R के माध्यम से)।
• V तक पुल-अप करें) या स्विच के रूप में उपयोग करें। R_CCका मान आउटपुट वोल्टेज स्विंग और स्विचिंग गति को प्रभावित करता है। छोटा R_Lतेज प्रतिक्रिया प्रदान करता है, लेकिन आउटपुट वोल्टेज में परिवर्तन कम होता है। डेटाशीट टेस्ट कंडीशन में R_L=100Ω।_Lसिग्नल कंडीशनिंग:_Lआउटपुट प्रकाश की तीव्रता के साथ बदलने वाली एनालॉग करंट है। डिजिटल स्विचिंग अनुप्रयोगों के लिए, लोड रेसिस्टर के बाद कंपेरेटर या श्मिट ट्रिगर सर्किट जोड़ने की आवश्यकता हो सकती है ताकि एक साफ डिजिटल सिग्नल प्रदान किया जा सके, खासकर जब इंटररप्टिंग ऑब्जेक्ट बीम को पूरी तरह से ब्लॉक नहीं करता है।
• परिवेशी प्रकाश हस्तक्षेप प्रतिरोध:चूंकि यह उपकरण इन्फ्रारेड प्रकाश का उपयोग करता है, यह दृश्य परिवेश प्रकाश के प्रति कुछ हद तक प्रतिरक्षित है। हालांकि, तीव्र इन्फ्रारेड प्रकाश स्रोत (जैसे सूर्य का प्रकाश, गरमागरम बल्ब) प्रदर्शन को प्रभावित कर सकते हैं। मॉड्यूलेटेड LED ड्राइव सिग्नल और सिंक्रोनस डिटेक्शन का उपयोग करने से परिवेश प्रकाश के प्रति हस्तक्षेप प्रतिरोधक क्षमता में काफी वृद्धि हो सकती है।
• यांत्रिक संरेखण:संचालन की निरंतरता सुनिश्चित करने के लिए, बाधा डालने वाली वस्तु को स्लॉट से विश्वसनीय रूप से गुजरना चाहिए और किरण को पूरी तरह से बाधित करना चाहिए। स्लॉट के आकार तथा वस्तु के आकार और पथ पर सावधानीपूर्वक विचार किया जाना चाहिए।
• 7. तकनीकी तुलना एवं विभेदीकरणLTH-301-07P5 जैसे स्लॉट प्रकार के फोटोइलेक्ट्रिक स्विच यांत्रिक माइक्रो स्विच, हॉल इफेक्ट सेंसर और रिफ्लेक्टिव ऑप्टिकल सेंसर जैसी अन्य संवेदन तकनीकों के साथ प्रतिस्पर्धा करते हैं।

यांत्रिक स्विच के साथ तुलना:

मुख्य लाभ पूर्ण रूप से भौतिक संपर्क की अनुपस्थिति है, जो लगभग असीम यांत्रिक जीवनकाल, कोई संपर्क बाउंस नहीं, शांत संचालन और गंदे या धूल भरे वातावरण में उच्च विश्वसनीयता प्रदान करता है। नुकसान थोड़ी अधिक लागत और इलेक्ट्रॉनिक ड्राइव सर्किट की आवश्यकता हो सकते हैं।

प्रतिबिंबित ऑप्टिकल सेंसर की तुलना में:स्लॉट प्रकार के फोटोइलेक्ट्रिक स्विच उच्च स्थिति सटीकता और स्थिरता प्रदान करते हैं, क्योंकि एमिटर और डिटेक्टर एक निश्चित ज्यामितीय संरचना में सटीक रूप से संरेखित होते हैं। वे लक्ष्य वस्तु की परावर्तकता में परिवर्तन के प्रति कम संवेदनशील होते हैं। प्रतिबिंबित सेंसर वस्तुओं का लंबी दूरी पर पता लगाने या उन स्थितियों के लिए अधिक उपयुक्त होते हैं जहां भौतिक स्लॉट स्थापित नहीं किया जा सकता।

हॉल प्रभाव सेंसर की तुलना में:हॉल सेंसर चुंबकीय क्षेत्र का पता लगाते हैं, प्रकाश अवरोध का नहीं। वे चुंबक की स्थिति का पता लगाने के लिए उपयोग किए जाते हैं। चुनाव पूरी तरह से अनुप्रयोग पर निर्भर करता है: किसी भी अपारदर्शी वस्तु (स्लॉट प्रकार के फोटोइलेक्ट्रिक स्विच) का पता लगाना बनाम चुंबकीय क्षेत्र (हॉल सेंसर) का पता लगाना।

LTH-301-07P5 की विशिष्ट विभेदकता इसके संतुलित विद्युत विशेषताओं (फॉरवर्ड वोल्टेज, आउटपुट करंट, गति), वेव सोल्डरिंग के लिए उपयुक्त मजबूत यांत्रिक पैकेजिंग, और इसकी स्पष्ट रूप से निर्दिष्ट भंडारण और हैंडलिंग आवश्यकताओं में निहित है, जो इसे बड़े पैमाने पर निर्माण के लिए एक विश्वसनीय विकल्प बनाती है।8. सामान्य प्रश्नोत्तर (तकनीकी मापदंडों पर आधारित)

प्रश्न: LED की "पीक फॉरवर्ड करंट" रेटिंग का क्या उपयोग है?

उत्तर: यह रेटिंग (300pps, 10μs पर 1A) LED को कम समय के लिए उसके निरंतर रेटेड मान (50mA) से कहीं अधिक करंट पर पल्स ड्राइव करने की अनुमति देती है। इसका उपयोग चमकीरा प्रकाश स्पंद प्राप्त करने के लिए किया जा सकता है, जिससे सिग्नल-टू-नॉइज़ अनुपात बेहतर होता है या कम ड्यूटी साइकल की अनुमति मिलती है, जिससे औसत बिजली खपत और ताप उत्पादन कम हो जाता है।

प्रश्न: I
न्यूनतम 0.6mA के रूप में निर्दिष्ट किया गया है। मेरे सर्किट डिज़ाइन के लिए इसका क्या अर्थ है?

उत्तर: यह एक गारंटीकृत निचली सीमा है। मानक परीक्षण स्थितियों (I_{=20mA, V}=5V) के तहत, जब स्लॉट खुला होता है, तो फोटोट्रांजिस्टर कम से कम 0.6mA धारा का संचालन करेगा। आपके एप्लिकेशन में वास्तविक धारा इससे अधिक हो सकती है। आपको अपना लोड रेसिस्टर (R
) और किसी भी बाद के लॉजिक गेट, ताकि इस न्यूनतम धारा के अनुरूप वोल्टेज स्तर की पहचान की जा सके। उदाहरण के लिए, जब R_F=1kΩ और प्रकाश पुंज अवरुद्ध न हो, तो आउटपुट वोल्टेज अधिकतम V_CE= 5V - (0.6mA * 1kΩ) = 4.4V तक गिर सकता है।प्रश्न: भंडारण की शर्तें इतनी सख्त क्यों हैं, खासकर पैकेट खोलने के बाद?उत्तर: घटक पिन नम हवा में उजागर होने पर आसानी से ऑक्सीकरण करते हैं। ऑक्सीकृत पिन की सोल्डर करने की क्षमता खराब होती है, जिससे कमजोर सोल्डर जोड़ या कोई सोल्डर जोड़ बनने में विफलता ("डी-वेटिंग") हो सकती है। नमी-रोधी पैकेजिंग और सख्त भंडारण नियम उद्योग मानक प्रथाएं (IPC/JEDEC मानकों के अनुरूप) हैं, जिनका उद्देश्य उच्च असेंबली उपज और दीर्घकालिक विश्वसनीयता सुनिश्चित करना है।_Lप्रश्न: क्या मैं इस सेंसर को बाहरी उपयोग के लिए इस्तेमाल कर सकता हूं?_Lउत्तर: इसका कार्यशील तापमान रेंज -25°C से +85°C है, जो कई बाहरी परिस्थितियों को शामिल करता है। हालांकि, सीधे सूर्य के प्रकाश (तीव्र अवरक्त विकिरण स्रोत) के संपर्क में आने से फोटोट्रांजिस्टर संतृप्त हो सकता है, जिससे गलत ट्रिगरिंग हो सकती है। यह डिवाइस जलरोधी या धूलरोधी सील भी नहीं है। बाहरी उपयोग के लिए, परिवेशी प्रकाश को ब्लॉक करने के लिए सावधानीपूर्वक ऑप्टिकल शील्डिंग और पर्यावरणीय सुरक्षा प्रदान करने की आवश्यकता है, या एक अलग सेंसर तकनीक अधिक उपयुक्त हो सकती है।_CE9. कार्य सिद्धांत परिचय

स्लॉट प्रकार का फोटोइलेक्ट्रिक स्विच एक सरल फोटोइलेक्ट्रिक सिद्धांत पर काम करता है। इसमें दो मुख्य घटक होते हैं, जो एक भौतिक अंतराल (स्लॉट) के दोनों ओर स्थापित होते हैं:
इन्फ्रारेड एमिटर (LED):

यह एक सेमीकंडक्टर डायोड है, जो उचित करंट (जैसे 20mA) पर फॉरवर्ड बायस होने पर इन्फ्रारेड प्रकाश (मानव आँखों के लिए अदृश्य) उत्सर्जित करता है।
फोटोट्रांजिस्टर:

यह एक फोटोट्रांजिस्टर है। जब इन्फ्रारेड एमिटर से फोटॉन इसके बेस क्षेत्र से टकराते हैं, तो इलेक्ट्रॉन-होल युग्म उत्पन्न होते हैं, जो बेस करंट के रूप में कार्य करते हैं। इस प्रकाश-प्रेरित बेस करंट को ट्रांजिस्टर के लाभ द्वारा प्रवर्धित किया जाता है, जिसके परिणामस्वरूप कलेक्टर से एमिटर की ओर बहने वाला कलेक्टर करंट काफी अधिक हो जाता है।

कार्य स्थिति:

1. स्पष्ट (बीम मौजूद):Infrared light from the emitter shines directly on the phototransistor. The phototransistor turns on, allowing significant collector current (I
2. ) to flow. In a common-emitter circuit with a pull-up resistor, the collector output voltage is pulled low (close to V).

अवरुद्ध (प्रकाश किरण अवरुद्ध है):
- स्लॉट में रखी अपारदर्शी वस्तु अवरक्त प्रकाश को अवरुद्ध करती है। कोई प्रकाश फोटोट्रांजिस्टर के बेस तक नहीं पहुँचता, इसलिए यह बंद हो जाता है। केवल एक छोटी सी लीकेज करंट (I, डार्क करंट) प्रवाहित होता है। कलेक्टर का आउटपुट वोल्टेज पावर सप्लाई वोल्टेज (V_).उच्च आउटपुट वोल्टेज (बीम अवरुद्ध) और कम आउटपुट वोल्टेज (बीम स्पष्ट) के बीच यह परिवर्तन, डिटेक्शन लॉजिक के लिए एक स्पष्ट डिजिटल सिग्नल प्रदान करता है।_{10. विकास प्रवृत्तियाँ}फोटोइलेक्ट्रिक सेंसर के क्षेत्र में, स्लॉट-टाइप फोटोइलेक्ट्रिक स्विच सहित, निरंतर विकास जारी है। उद्योग में देखे जा सकने वाले वस्तुनिष्ठ रुझानों में शामिल हैं:
- लघुरूपण:अधिक कॉम्पैक्ट अंतिम उत्पादों और उच्च घनत्व वाली PCB असेंबली को सक्षम करने के लिए छोटे पैकेज आकारों (उदाहरण के लिए, छोटे फुटप्रिंट और कम प्रोफ़ाइल वाले सरफेस माउंट डिवाइस) की ओर निरंतर प्रयास।_CEOप्रदर्शन उन्नयन:_CCसेमीकंडक्टर सामग्री और पैकेजिंग में सुधार का उद्देश्य उच्च संवेदनशीलता प्रदान करना है (कम बिजली खपत के लिए कम एलईडी ड्राइव करंट की अनुमति), उच्च गति अनुप्रयोगों के अनुरूप तेज प्रतिक्रिया समय, और बेहतर पैरामीटर तापमान स्थिरता है।

एकीकरण और बुद्धिमत्ता:

कुछ आधुनिक स्लॉट प्रकार के फोटोइलेक्ट्रिक स्विच एलईडी ड्राइव सर्किट और फोटोट्रांजिस्टर आउटपुट के लिए सिग्नल कंडीशनिंग (एम्पलीफायर, तुलनित्र, श्मिट ट्रिगर) को एक ही पैकेज में एकीकृत करते हैं। यह बाहरी सर्किट डिजाइन को सरल बनाता है और सीधे डिजिटल लॉजिक लेवल आउटपुट प्रदान कर सकता है। कई संवेदन तत्वों को एकीकृत करना भी एक प्रवृत्ति है।

विश्वसनीयता और निर्माण पर ध्यान दें:

• डिजाइन स्वचालित असेंबली प्रक्रियाओं (जैसे SMT और रिफ्लो सोल्डरिंग) के प्रति मजबूती को तेजी से प्राथमिकता दे रहे हैं। सामग्री का चयन थर्मल तनाव और पर्यावरणीय कारकों के प्रति बेहतर प्रतिरोध के लिए किया जाता है।एप्लिकेशन-विशिष्ट वेरिएंट:
• विशिष्ट बाजार आवश्यकताओं के लिए अनुकूलित सेंसर का निरंतर विकास, जैसे पोर्टेबल उपकरणों में कागज प्रसंस्करण के लिए अल्ट्रा-थिन सेंसर, या उच्च-परिशुद्धता एज डिटेक्शन के लिए बहुत संकीर्ण स्लॉट वाले सेंसर।LTH-301-07P5 एक परिपक्व और विश्वसनीय तकनीक का प्रतिनिधित्व करता है जो बड़ी संख्या में मानक अनुप्रयोगों की मूल आवश्यकताओं को पूरा करता है, और ये व्यापक रुझान अगली पीढ़ी के उपकरणों के विकास की दिशा तय करते हैं।
• एकीकरण और स्मार्ट सुविधाएँ:कुछ आधुनिक फोटो इंटरप्टर में LED के लिए ड्राइवर सर्किटरी और फोटोट्रांजिस्टर आउटपुट के लिए सिग्नल कंडीशनिंग (एम्पलीफायर, कम्पेरेटर, श्मिट ट्रिगर) एक ही पैकेज में एकीकृत होते हैं। यह बाहरी सर्किट डिज़ाइन को सरल बनाता है और प्रत्यक्ष डिजिटल लॉजिक-लेवल आउटपुट प्रदान कर सकता है। एकाधिक संवेदन तत्वों का एकीकरण भी एक प्रवृत्ति है।
• विश्वसनीयता और विनिर्माण पर ध्यान केंद्रित:डिज़ाइन पिक-एंड-प्लेस और रीफ्लो सोल्डरिंग जैसी स्वचालित असेंबली प्रक्रियाओं के लिए मजबूती को तेजी से प्राथमिकता दे रहे हैं। थर्मल तनाव और पर्यावरणीय कारकों के प्रति बेहतर प्रतिरोध के लिए सामग्रियों का चयन किया जाता है।
• एप्लिकेशन-विशिष्ट वेरिएंट:विशिष्ट बाजार आवश्यकताओं के अनुरूप सेंसरों का विकास जारी है, जैसे कि पोर्टेबल उपकरणों में कागज हैंडलिंग के लिए अल्ट्रा-थिन सेंसर, या उच्च-परिशुद्धि एज डिटेक्शन के लिए बहुत संकीर्ण स्लॉट वाले सेंसर।

LTH-301-07P5 एक परिपक्व और विश्वसनीय तकनीक का प्रतिनिधित्व करता है जो मानक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए मूल आवश्यकताओं को पूरा करता है, जबकि ये व्यापक रुझान अगली पीढ़ी के उपकरणों के विकास को आकार देते हैं।
