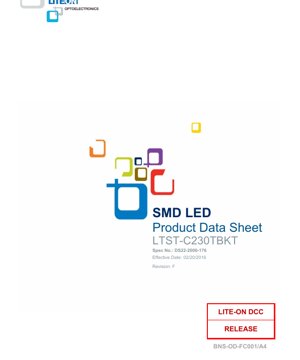

रिवर्स माउंट SMD ब्लू LED डेटाशीट - 2.0x1.25x0.8mm - वोल्टेज 2.8-3.8V - पावर 76mW - हिंदी तकनीकी दस्तावेज़

1. उत्पाद अवलोकन

यह दस्तावेज़ एक उच्च चमक, रिवर्स माउंट सरफेस माउंट डिवाइस नीले LED के विनिर्देशों का विस्तृत वर्णन करता है। यह उपकरण InGaN चिप का उपयोग करता है, जो कुशल, चमकदार नीली रोशनी उत्पन्न करने के लिए जाना जाता है। यह स्वचालित असेंबली प्रक्रियाओं के लिए डिज़ाइन किया गया है, जो 8mm टेप में पैक किया गया है और 7 इंच के रील पर लपेटा गया है, जिससे बड़े पैमाने पर उत्पादन में सुविधा होती है। यह LED RoHS निर्देश का अनुपालन करता है और आधुनिक इलेक्ट्रॉनिक विनिर्माण के लिए उपयुक्त एक हरित उत्पाद है।

2. गहन तकनीकी मापदंड विश्लेषण

2.1 पूर्ण अधिकतम रेटिंग

डिवाइस की परिचालन सीमाएँ 25°C के परिवेश तापमान पर परिभाषित की गई हैं। अधिकतम निरंतर अग्र धारा 20 mA है। 1/10 ड्यूटी साइकिल और 0.1 ms पल्स चौड़ाई की पल्स स्थितियों में, 100 mA की उच्चतर शिखर अग्र धारा की अनुमति है। अधिकतम शक्ति अपव्यय 76 mW है। संचालन तापमान सीमा -20°C से +80°C है, और भंडारण तापमान सीमा -30°C से +100°C है। सोल्डरिंग के लिए, यह 10 सेकंड से अधिक नहीं के लिए 260°C तक के इन्फ्रारेड रीफ्लो सोल्डरिंग का सामना कर सकता है।

2.2 विद्युत एवं प्रकाशीय विशेषताएँ

Ta=25°C और फॉरवर्ड करंट 20 mA की स्थितियों में, जब तक अन्यथा निर्दिष्ट न हो, प्रमुख प्रदर्शन पैरामीटर मापे जाते हैं।

• प्रकाश तीव्रता:सीमा न्यूनतम 28.0 mcd से अधिकतम 180.0 mcd तक है। कोई विशिष्ट मान निर्दिष्ट नहीं है, जो एक व्यापक ग्रेडिंग रेंज का संकेत देता है।
• देखने का कोण:चौड़ा देखने का कोण 130 डिग्री है, जिसे उस ऑफ-एक्सिस कोण के रूप में परिभाषित किया गया है जिस पर प्रकाश की तीव्रता अक्षीय मान की आधी हो जाती है।
• शिखर उत्सर्जन तरंगदैर्ध्य:विशिष्ट मान 468 nm है।
• प्रमुख तरंगदैर्ध्य:465.0 nm से 475.0 nm तक की सीमा, जो अनुभव किए गए रंग को परिभाषित करती है।
• स्पेक्ट्रल लाइन हाफ-विड्थ:लगभग 25 nm, जो नीले प्रकाश की स्पेक्ट्रल शुद्धता को दर्शाता है।
• Forward Voltage:20 mA current पर, 2.80 V से 3.80 V तक की सीमा में।
• Reverse Current:जब 5V रिवर्स वोल्टेज लगाया जाता है, तो अधिकतम 10 μA होता है। यह डिवाइस रिवर्स बायस ऑपरेशन के लिए डिज़ाइन नहीं किया गया है।

महत्वपूर्ण नोट मापन शर्तों को स्पष्ट करता है: प्रकाश उत्सर्जन तीव्रता को CIE मानव आँख प्रतिक्रिया फिल्टर का उपयोग करके मापा जाता है, और यह इलेक्ट्रोस्टैटिक डिस्चार्ज पर ध्यान देने पर जोर देता है, उचित ग्राउंडिंग और हैंडलिंग प्रक्रियाओं की सिफारिश की जाती है।

3. ग्रेडिंग प्रणाली विवरण

अनुप्रयोग में एकरूपता सुनिश्चित करने के लिए, उत्पाद को प्रमुख मापदंडों के आधार पर विभिन्न ग्रेड में वर्गीकृत किया गया है। तीन स्वतंत्र ग्रेडिंकरण आयाम प्रदान किए गए हैं:

3.1 Forward Voltage Binning

ग्रेड को D7 से D11 तक चिह्नित किया गया है, प्रत्येक ग्रेड 2.80V से 3.80V तक की 0.2V सीमा को कवर करता है, और प्रत्येक ग्रेड की सहनशीलता ±0.1V है।

3.2 Luminous Intensity Binning

ग्रेड N, P, Q और R के रूप में चिह्नित हैं। तीव्रता सीमा 28-45 mcd से 112-180 mcd तक है, प्रत्येक ग्रेड की सहनशीलता ±15% है।

3.3 प्रमुख तरंगदैर्ध्य ग्रेडिंग

ग्रेड को AC और AD के रूप में चिह्नित किया गया है, प्रत्येक ग्रेड की सहनशीलता ±1 nm है।

यह बहुआयामी ग्रेडिंग डिजाइनरों को उनके सर्किट के लिए विशिष्ट वोल्टेज, चमक और रंग आवश्यकताओं से मेल खाने वाले LED का चयन करने की अनुमति देती है।

4. प्रदर्शन वक्र विश्लेषण

डेटाशीट 25°C परिवेश के तापमान पर मापी गई विशिष्ट विद्युत और प्रकाशीय विशेषता वक्रों का उल्लेख करती है। हालांकि प्रदान किए गए पाठ में विशिष्ट ग्राफ़ का विस्तार से वर्णन नहीं किया गया है, लेकिन ऐसे वक्रों में आम तौर पर शामिल होते हैं:

• फॉरवर्ड करंट बनाम फॉरवर्ड वोल्टेज संबंध वक्र:एक गैर-रैखिक संबंध प्रदर्शित करता है, जो करंट-सीमित सर्किट डिजाइन के लिए महत्वपूर्ण है।
• ल्यूमिनस इंटेंसिटी बनाम फॉरवर्ड करंट संबंध वक्र:प्रदर्शित करता है कि कैसे प्रकाश उत्पादन धारा में वृद्धि के साथ बढ़ता है, जब तक कि अधिकतम रेटेड मूल्य तक नहीं पहुंच जाता।
• प्रकाश तीव्रता बनाम परिवेश तापमान संबंध वक्र:दर्शाता है कि तापमान बढ़ने के साथ उत्पादन कम हो जाता है, जो ताप प्रबंधन के लिए महत्वपूर्ण है।
• स्पेक्ट्रम वितरण आरेख:सापेक्ष तीव्रता और तरंगदैर्ध्य का संबंध दर्शाने वाला आरेख, जिसका केंद्र शिखर तरंगदैर्ध्य 468 nm के आसपास है और अर्ध-चौड़ाई लगभग 25 nm है।

गैर-मानक परिस्थितियों में प्रदर्शन की भविष्यवाणी करने के लिए ये वक्र अत्यंत महत्वपूर्ण हैं।

5. यांत्रिक और पैकेजिंग जानकारी

5.1 पैकेज आयाम

यह एलईडी ईआईए मानक एसएमडी पैकेज के अनुरूप है। सभी आयाम मिलीमीटर में प्रदान किए गए हैं, जिनका सामान्य सहनशीलता ±0.10 मिमी है। विशिष्ट पैकेज आयाम और ऊंचाई पैकेज ड्राइंग में परिभाषित की गई है, जो पीसीबी लेआउट के लिए महत्वपूर्ण है।

5.2 ध्रुवीयता पहचान और पैड डिज़ाइन

एक रिवर्स माउंट घटक के रूप में, इसकी सोल्डरिंग दिशा मानक टॉप-एमिटिंग एलईडी के विपरीत होती है। डेटाशीट में विश्वसनीय सोल्डर जोड़ सुनिश्चित करने और रिफ्लो प्रक्रिया के दौरान सही संरेखण के लिए सुझाए गए सोल्डर पैड आयाम शामिल हैं। गलत स्थापना को रोकने के लिए सही ध्रुवीयता पहचान महत्वपूर्ण है।

6. Soldering and Assembly Guide

6.1 Reflow Soldering Temperature Profile

लीड-फ्री प्रक्रिया के लिए एक सुझाई गई इन्फ्रारेड रिफ्लो सोल्डरिंग तापमान प्रोफ़ाइल प्रदान की गई है। प्रमुख पैरामीटर में प्रीहीट ज़ोन, 260°C का अधिकतम पीक तापमान और लिक्विडस से ऊपर का समय 10 सेकंड से अधिक नहीं शामिल हैं। यह प्रोफ़ाइल विश्वसनीयता सुनिश्चित करने के लिए JEDEC मानक पर आधारित है। डेटाशीट बताती है कि इष्टतम प्रोफ़ाइल PCB डिज़ाइन, सोल्डर पेस्ट और ओवन विशेषताओं के आधार पर भिन्न हो सकती है, और बोर्ड-विशिष्ट प्रोफ़ाइलिंग की सिफारिश करती है।

6.2 हैंड सोल्डरिंग

यदि हैंड सोल्डरिंग करना आवश्यक है, तो सुझाव है कि सोल्डरिंग आयरन का तापमान 300°C से अधिक न हो, प्रत्येक पैड के लिए अधिकतम सोल्डरिंग समय 3 सेकंड हो, और केवल एक बार ही सोल्डरिंग की जाए।

6.3 सफाई

केवल आवश्यकता पड़ने पर ही सफाई करें। अनुमत सफाई एजेंट सामान्य तापमान पर इथेनॉल या आइसोप्रोपिल अल्कोहल हैं, समय एक मिनट से अधिक नहीं। अनिर्दिष्ट रसायनों के उपयोग पर प्रतिबंध है, क्योंकि वे LED एनकैप्सुलेशन को क्षतिग्रस्त कर सकते हैं।

6.4 भंडारण की शर्तें

सीलबंद डिसिकेंट युक्त नमी-रोधी बैग के लिए, भंडारण की स्थिति तापमान ≤30°C, सापेक्ष आर्द्रता ≤90% होनी चाहिए, और शेल्फ लाइफ एक वर्ष है। खोलने के बाद, LED को तापमान ≤30°C, सापेक्ष आर्द्रता ≤60% के वातावरण में संग्रहित किया जाना चाहिए। मूल पैकेजिंग से निकाले गए घटकों को 672 घंटों के भीतर इन्फ्रारेड रीफ्लो सोल्डरिंग करने की सलाह दी जाती है। यदि भंडारण की अवधि इस सीमा से अधिक है, तो असेंबली से पहले लगभग 60°C पर कम से कम 20 घंटे तक बेक करने की सिफारिश की जाती है।

7. पैकेजिंग और आदेश जानकारी

7.1 टेप और रील विनिर्देश

एलईडी 8 मिमी चौड़ी एम्बॉस्ड कैरियर टेप के रूप में आपूर्ति की जाती है, जो कवर टेप से सील की जाती है और 7 इंच व्यास की रील पर लपेटी जाती है। मानक रील मात्रा 3000 टुकड़े है। शेष मात्रा के लिए, न्यूनतम आदेश मात्रा 500 टुकड़े निर्धारित है। पैकेजिंग ANSI/EIA 481 मानक का पालन करती है, प्रति रील में अधिकतम दो घटकों के लगातार गायब होने की अनुमति है।

8. अनुप्रयोग सुझाव

8.1 विशिष्ट अनुप्रयोग परिदृश्य

यह नीला LED उपभोक्ता इलेक्ट्रॉनिक्स, कार्यालय उपकरण, संचार उपकरण और घरेलू उपकरणों में संकेतक प्रकाश, बैकलाइट या सजावटी प्रकाश व्यवस्था की आवश्यकता वाले व्यापक अनुप्रयोगों के लिए उपयुक्त है। इसकी रिवर्स माउंट डिज़ाइन इसे उन अनुप्रयोगों के लिए आदर्श बनाती है जहाँ PCB के पिछले हिस्से से प्रकाश को सबस्ट्रेट या पैनल के माध्यम से उत्सर्जित करने की आवश्यकता होती है।

8.2 डिज़ाइन संबंधी विचार

• करंट सीमित करना:फॉरवर्ड करंट को 20 mA DC या उससे कम पर सीमित करने के लिए श्रृंखला प्रतिरोध या निरंतर-धारा ड्राइवर का उपयोग अवश्य करें।
• ESD संरक्षण:संचालन और असेंबली प्रक्रिया के दौरान ESD सुरक्षा उपाय लागू करें, क्योंकि LED स्थैतिक बिजली के प्रति संवेदनशील होते हैं।
• थर्मल प्रबंधन:सुनिश्चित करें कि PCB डिज़ाइन पर्याप्त ताप अपव्यय की अनुमति देता है, विशेष रूप से उच्च परिवेश तापमान या अधिकतम धारा के निकट कार्य करते समय, प्रकाश उत्पादन और आयु को बनाए रखने के लिए।
• Optical Design:When designing a light guide plate or lens, its wide viewing angle of 130 degrees must be considered.

9. तकनीकी तुलना एवं विभेदीकरण

इस एलईडी की मुख्य विभेदक विशेषता इसकीरिवर्स माउंटकॉन्फ़िगरेशन और इसमें प्रयुक्तअल्ट्रा-हाई ब्राइटनेस InGaN चिपमानक टॉप-एमिटिंग एलईडी की तुलना में, फ्लिप-चिप पैकेजिंग विशिष्ट ऑप्टिकल पथ डिजाइन के लिए लचीलापन प्रदान करती है। InGaN तकनीक पुरानी तकनीकों की तुलना में उच्च दक्षता और चमकदार नीला प्रकाश उत्पादन प्रदान करती है। एक व्यापक बिनिंग प्रणाली उत्पादन रन के दौरान रंग और चमक पर अधिक कड़ा नियंत्रण भी अनुमति देती है, जो रंग एकरूपता की आवश्यकता वाले अनुप्रयोगों के लिए एक लाभ है।

10. अक्सर पूछे जाने वाले प्रश्न

प्रश्न: फ्लिप-चिप एलईडी का उपयोग किस लिए किया जाता है?
उत्तर: रिवर्स माउंट एलईडी को इस तरह डिज़ाइन किया गया है कि इसका प्रकाश-उत्सर्जक सतह पीसीबी पर नीचे की ओर मुंह करके सोल्डर हो। फिर प्रकाश बोर्ड में बने छेद या खुले स्थान से, या पारदर्शी सामग्री के माध्यम से उत्सर्जित होता है। यह चिकने, फ्लश-माउंटेड संकेतक बनाने के लिए बहुत उपयोगी है।

प्रश्न: क्या मैं इस एलईडी को सीधे 5V पावर स्रोत से चला सकता हूँ?
उत्तर: नहीं। इसका फॉरवर्ड वोल्टेज रेंज 2.8V से 3.8V तक है। सीधे 5V से जोड़ने पर अत्यधिक करंट प्रवाहित होगा, जिससे एलईडी क्षतिग्रस्त हो सकती है। आपको करंट-लिमिटिंग रेसिस्टर या वोल्टेज रेगुलेटर का उपयोग करना चाहिए।

प्रश्न: रील लेबल पर ग्रेडिंग कोड का क्या अर्थ है?
उत्तर: यह उस रील पर LED की विद्युत और प्रकाशीय विशेषताओं को निर्दिष्ट करता है। "D9" का अर्थ है फॉरवर्ड वोल्टेज 3.20V से 3.40V के बीच है। "Q" का अर्थ है ल्यूमिनस इंटेंसिटी 71.0 से 112.0 mcd के बीच है। "AC" का अर्थ है डोमिनेंट वेवलेंथ 465.0 से 470.0 nm के बीच है।

प्रश्न: पैकेज बैग खोलने के बाद, इन LED को कितने समय तक संग्रहित किया जा सकता है?
उत्तर: सर्वोत्तम परिणाम प्राप्त करने और नमी संवेदनशीलता स्तर समस्याओं से बचने के लिए, पर्यावरणीय कारखाना स्थितियों के संपर्क में आने के 672 घंटों के भीतर सोल्डरिंग की जानी चाहिए। यदि भंडारण अवधि इससे अधिक है, तो बेकिंग की आवश्यकता होती है।

11. व्यावहारिक डिज़ाइन एवं उपयोग के उदाहरण

परिदृश्य: नेटवर्क राउटर के लिए स्टेटस इंडिकेटर पैनल डिज़ाइन करना।
डिज़ाइनर को "पावर", "इंटरनेट" और "Wi-Fi" स्थिति दर्शाने के लिए कई चमकीले नीले एलईडी की आवश्यकता है। पैनल डिज़ाइन में आवश्यकता है कि प्रकाश सामने के पैनल के प्लास्टिक बॉर्डर पर लेजर-एच किए गए छोटे आइकन के माध्यम से चमके, जिसके पीछे पीसीबी लगी हो। इस रिवर्स माउंट नीले एलईडी का उपयोग आदर्श विकल्प है। डिज़ाइनर:
1. पीसीबी के निचले हिस्से पर, प्रत्येक आइकन के नीचे बने छेद के साथ संरेखित करके एलईडी रखेंगे।
2. एक समान रूप सुनिश्चित करने के लिए बिनिंग कोड का चयन करेंगे।
3. पीसीबी फुटप्रिंट को सुझाए गए पैड लेआउट का सख्ती से पालन करके डिज़ाइन करेंगे।
4. 3.3V पावर सप्लाई के लिए करंट-लिमिटिंग रेसिस्टर की गणना करें: R = / 0.020A। टाइपिकल VF 3.3V का उपयोग करने पर, R = 0 ओम, जो संभव नहीं है। इसलिए, वे कम करंट का उपयोग करेंगे, या उपयोगी रेसिस्टेंस मान प्राप्त करने और एलईडी को स्पेसिफिकेशन के भीतर काम कराने के लिए कम VF वाले बिन का चयन करेंगे।

12. तकनीकी सिद्धांत परिचय

यह एलईडी इंडियम गैलियम नाइट्राइड से निर्मित एक अर्धचालक डायोड संरचना पर आधारित है। जब अग्र वोल्टेज लगाया जाता है, तो इलेक्ट्रॉन और होल अर्धचालक सक्रिय क्षेत्र में पुनर्संयोजित होते हैं और फोटॉन के रूप में ऊर्जा मुक्त करते हैं। InGaN मिश्र धातु की विशिष्ट संरचना बैंडगैप ऊर्जा निर्धारित करती है, जो सीधे उत्सर्जित प्रकाश की तरंगदैर्ध्य से संबंधित होती है - इस मामले में, नीला प्रकाश। "रिवर्स माउंट" विशुद्ध रूप से यांत्रिक पैकेजिंग अभिविन्यास को संदर्भित करता है; इसका मूल इलेक्ट्रोलुमिनेसेंस सिद्धांत किसी भी मानक एलईडी के समान है।

13. उद्योग रुझान एवं विकास

एसएमडी एलईडी का रुझान उच्च दक्षता, छोटे पैकेज आकार और उच्च विश्वसनीयता की ओर निरंतर विकसित हो रहा है। नीली और हरी रोशनी वाले एलईडी के लिए इनगैन तकनीक आउटपुट और जीवनकाल में निरंतर सुधार कर रही है। साथ ही, पूर्ण रंग डिस्प्ले और वास्तुकला प्रकाश व्यवस्था जैसे अनुप्रयोगों में सुसंगतता की कठोर आवश्यकताओं को पूरा करने के लिए अधिक सख्त रंग और तीव्रता ग्रेडिंग पर जोर दिया जा रहा है। इसके अलावा, पैकेजिंग तकनीक में प्रगति थर्मल प्रदर्शन में सुधार पर केंद्रित है, ताकि जीवनकाल को प्रभावित किए बिना उच्च ड्राइविंग करंट की अनुमति मिल सके, और लागत प्रभावी बड़े पैमाने पर उत्पादन के लिए स्वचालित प्लेसमेंट और रिफ्लो सोल्डरिंग प्रक्रियाओं के साथ संगतता बढ़ाई जा सके।
