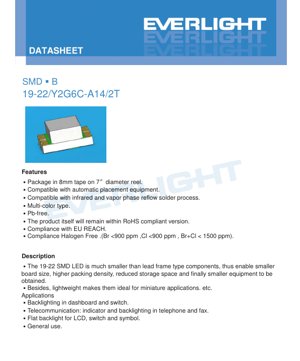

SMD LED 19-22/Y2G6C-A14/2T विशिष्टता - 2.0x1.6x0.8mm - 2.0V - 60mW - चमकीला पीला/पीला-हरा - अंग्रेजी तकनीकी दस्तावेज़

1. उत्पाद अवलोकन

19-22/Y2G6C-A14/2T एक कॉम्पैक्ट, सरफेस-माउंट LED है जो उच्च-घनत्व अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह पारंपरिक लीड-फ्रेम प्रकार के घटकों पर एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करता है, जो बोर्ड आकार, भंडारण स्थान और समग्र उपकरण आयामों में पर्याप्त कमी को सक्षम बनाता है। इसका हल्का निर्माण इसे विशेष रूप से लघु और सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।

The core advantage of this product lies in its efficient use of board real estate और its compatibility with modern, automated manufacturing processes. It is supplied in industry-standard 8mm tape on 7-inch diameter reels, facilitating seamless integration with automated pick-और-place equipment. The device is engineered for reliability और environmental compliance, being Pb-free, RoHS compliant, और adhering to EU REACH और stringent halogen-free standards (Br <900 ppm, Cl <900 ppm, Br+Cl < 1500 ppm).

2. तकनीकी पैरामीटर गहन विश्लेषण

2.1 पूर्ण अधिकतम रेटिंग्स

ये रेटिंग उन सीमाओं को परिभाषित करती हैं जिनके परे डिवाइस को स्थायी क्षति हो सकती है। इन स्थितियों में संचालन की गारंटी नहीं है।

• Reverse Voltage (V_R): 5V. रिवर्स बायस में इस वोल्टेज से अधिक होने पर जंक्शन ब्रेकडाउन हो सकता है।
• फॉरवर्ड करंट (I_F): Y2 (ब्रिलियंट येलो) और G6 (ब्रिलियंट येलो-ग्रीन) दोनों चिप प्रकारों के लिए 25 mA (निरंतर)।
• पीक फॉरवर्ड करंट (I_FP): 60 mA, पल्स्ड स्थितियों में अनुमेय (ड्यूटी साइकिल 1/10 @ 1kHz).
• Power Dissipation (P_d): 60 mW. यह अधिकतम शक्ति है जिसे पैकेज अपनी तापीय सीमाओं को पार किए बिना व्यय कर सकता है।
• Operating Temperature (T_opr): -40°C to +85°C. The device is rated for industrial temperature ranges.
• Storage Temperature (T_stg): -40°C से +90°C.
• Electrostatic Discharge (ESD) HBM: 2000V. यह क्लास 1B ESD रेटिंग मध्यम संवेदनशीलता को दर्शाती है; उचित ESD हैंडलिंग प्रक्रियाओं की अनुशंसा की जाती है।
• Soldering Temperature (T_sol): Reflow: 260°C max for 10 seconds. Hand soldering: 350°C max for 3 seconds per terminal.

2.2 इलेक्ट्रो-ऑप्टिकल विशेषताएँ

T = 25°C और I = 20mA की एक मानक परीक्षण स्थिति पर मापा गया, जब तक कि अन्यथा निर्दिष्ट न हो।_a = 25°C और I_F = 20mA, जब तक कि अन्यथा निर्दिष्ट न हो। चमकदार तीव्रता पर ±11% सहनशीलता एक महत्वपूर्ण डिजाइन विचार है।

• Luminous Intensity (I_v):
  • Y2 (Brilliant Yellow): Typical value is provided within a binning range of 45.0-112 mcd.
  • G6 (Brilliant Yellow-Green): Typical value is provided within a binning range of 28.5-72.0 mcd.
• Viewing Angle (2θ_1/2): 130 डिग्री (सामान्य)। यह व्यापक देखने का कोण संकेतक और बैकलाइटिंग अनुप्रयोगों के लिए उपयुक्त है जिनमें व्यापक दृश्यता की आवश्यकता होती है।
• पीक वेवलेंथ (λ_p):
  • Y2: 591 nm (सामान्य)।
  • G6: 575 nm (सामान्य)।
• Dominant Wavelength (λ_d):
  • Y2: 589 nm (typical).
  • G6: 573 nm (typical).
• Spectral Bandwidth (Δλ):
  • Y2: 15 nm (typical).
  • G6: 20 nm (typical). G6 चिप का थोड़ा व्यापक स्पेक्ट्रम उसकी सामग्री संरचना की विशेषता है।
• Forward Voltage (V_F):
  • Y2 & G6: 2.00V (typical), with a range from 1.70V to 2.40V at I_F=20mA. This relatively low V_F उच्च दक्षता में योगदान देता है।
• रिवर्स करंट (I_R): V पर 10 μA (अधिकतम)_R=5V.

3. Binning System Explanation

एलईडी की चमकदार आउटपुट बैच-दर-बैच भिन्न होती है। एक बिनिंग सिस्टम समान प्रदर्शन वाले एलईडी को समूहित करके अंतिम उपयोगकर्ता के लिए स्थिरता सुनिश्चित करता है।

3.1 Luminous Intensity Binning

Y2 (Brilliant Yellow) के लिए:

• Bin Code P: 45.0 mcd (Min) से 72.0 mcd (Max).
• Bin Code Q: 72.0 mcd (Min) से 112 mcd (Max).

For G6 (Brilliant Yellow-Green):

• Bin Code N: 28.5 mcd (Min) से 45.0 mcd (Max).
• Bin Code P: 45.0 mcd (Min) से 72.0 mcd (Max).

विशिष्ट बिन कोड (CAT) उत्पाद लेबल पर दर्शाया गया है। डिजाइनरों को अपने अनुप्रयोग में पर्याप्त चमक सुनिश्चित करने के लिए चयनित बिन के भीतर न्यूनतम मूल्य को ध्यान में रखना चाहिए।

4. Performance Curve Analysis

हालांकि पाठ अंश में विशिष्ट ग्राफिकल डेटा बिंदु प्रदान नहीं किए गए हैं, डेटाशीट Y2 और G6 चिप प्रकार दोनों के लिए विशिष्ट इलेक्ट्रो-ऑप्टिकल विशेषता वक्रों का संदर्भ देती है। ये वक्र गैर-मानक परिस्थितियों में डिवाइस के व्यवहार को समझने के लिए आवश्यक हैं।

4.1 Inferred Curve Characteristics

मानक LED भौतिकी और प्रदान किए गए मापदंडों के आधार पर, निम्नलिखित संबंधों की अपेक्षा की जाती है:

• Relative Luminous Intensity vs. Forward Current (I_F): एक बिंदु तक प्रकाश उत्पादन धारा के साथ अति-रैखिक रूप से बढ़ेगा, जिसके बाद दक्षता में गिरावट हो सकती है। संचालन रेटेड I_F of 25mA.
• Relative Luminous Intensity vs. Ambient Temperature (T_a): जंक्शन तापमान बढ़ने पर प्रकाश तीव्रता आमतौर पर घटती है। वक्र एक नकारात्मक ढलान दिखाएगा, जो विशेष रूप से उच्च परिवेशी तापमान पर सुसंगत चमक बनाए रखने के लिए तापीय प्रबंधन के महत्व पर जोर देता है।
• Forward Voltage vs. Forward Current (V_F-I_F): This will exhibit the classic diode exponential curve. The typical V_F of 2.0V at 20mA is a key point on this curve.
• Forward Current vs. Ambient Temperature: यह डीरेटिंग वक्र संभवतः अधिकतम अनुमेय I दर्शाता है_F T के साथ घटता हुआ_a P की सीमा से अधिक होने से रोकने के लिए बढ़ता है_d limit.
• स्पेक्ट्रल वितरण: दोनों चिप्स के वक्र उनके संबंधित λ (591nm for Y2, 575nm for G6) पर एक विशिष्ट शिखर दिखाएंगे।_p निर्दिष्ट बैंडविड्थ (Δλ) के साथ।

5. Mechanical and Package Information

5.1 Package Dimensions

19-22 SMD LED एक उद्योग-मानक पैकेज फुटप्रिंट की विशेषता रखता है। मुख्य आयाम (सहिष्णुता ±0.1mm जब तक कि अन्यथा नोट न किया गया हो) में एक कॉम्पैक्ट बॉडी आकार शामिल है जो उच्च-घनत्व लेआउट के लिए महत्वपूर्ण है। सटीक लंबाई, चौड़ाई और ऊंचाई विस्तृत आयाम चित्र में परिभाषित की गई है, जिसमें पैड लेआउट, घटक रूपरेखा और ध्रुवीयता पहचान (आमतौर पर कैथोड मार्क या पैकेज पर एक कटे हुए कोने के माध्यम से) शामिल हैं।

6. Soldering and Assembly Guidelines

6.1 Critical Precautions

• Current Limiting: An external series resistor is mandatory to prevent thermal runaway and burnout due to the LED's negative temperature coefficient and sharp I-V characteristics.
• Storage & Moisture Sensitivity:
  • उपयोग के लिए तैयार होने तक नमी-रोधी बैग न खोलें।
  • खोलने के बाद, अप्रयुक्त LEDs को ≤30°C और ≤60% RH पर संग्रहित किया जाना चाहिए।
  • बैग खोलने के बाद "फ्लोर लाइफ" 168 घंटे (7 दिन) है।
  • यदि सीमा से अधिक हो जाता है, तो रीफ्लो से पहले 60±5°C पर 24 घंटे के लिए बेक-आउट आवश्यक है।

6.2 सोल्डरिंग प्रोफाइल (Pb-free)

एक अनुशंसित रीफ्लो प्रोफाइल प्रदान की गई है:

• प्री-हीटिंग: 150-200°C for 60-120 seconds.
• Time Above Liquidus (217°C): 60-150 seconds.
• शिखर तापमान: 260°C maximum, held for a maximum of 10 seconds.
• तापन दर: अधिकतम 6°C/सेकंड।
• 255°C से ऊपर का समय: अधिकतम 30 सेकंड।
• शीतलन दर: अधिकतम 3°C/सेकंड।

महत्वपूर्ण प्रतिबंध: रीफ्लो सोल्डरिंग दो बार से अधिक नहीं की जानी चाहिए। गर्म करने के दौरान LED पर यांत्रिक तनाव से बचें और सोल्डरिंग के बाद PCB को मोड़ें नहीं।

6.3 Hand Soldering & Repair

यदि हाथ से सोल्डरिंग करना अपरिहार्य है:

• Use a soldering iron with a tip temperature <350°C for <3 seconds per terminal.
• आयरन की शक्ति ≤25W होनी चाहिए।
• प्रत्येक टर्मिनल को सोल्डर करने के बीच कम से कम 2-सेकंड का अंतराल दें।
• मरम्मत करने की सख्त सलाह नहीं दी जाती है। यदि बिल्कुल आवश्यक हो, तो पैड को नुकसान से बचाने के लिए दोनों टर्मिनलों को एक साथ गर्म करने और घटक को हटाने के लिए डबल-हेड सोल्डरिंग आयरन का उपयोग करें। मरम्मत के बाद डिवाइस की कार्यक्षमता सत्यापित करें।

7. Packaging and Ordering Information

7.1 पैकेजिंग विशिष्टताएँ

• Carrier Tape: 8mm चौड़ाई, 7-इंच व्यास के रील पर लोड किया गया।
• Quantity per Reel: 2000 pieces.
• Moisture-Resistant Packaging: इसमें एक नमी सोखने वाला पदार्थ शामिल है और इसे एक एल्यूमीनियम नमी-रोधी बैग में सील किया गया है।

7.2 लेबल स्पष्टीकरण

रील लेबल में पता लगाने और सही अनुप्रयोग के लिए महत्वपूर्ण जानकारी होती है:

• CPN: ग्राहक का पार्ट नंबर.
• P/N: Manufacturer's Part Number (e.g., 19-22/Y2G6C-A14/2T).
• QTY: Packing quantity.
• CAT: Luminous Intensity Rank (Bin Code: e.g., P, Q, N).
• HUE: Chromaticity Coordinates & Dominant Wavelength Rank.
• संदर्भ: फॉरवर्ड वोल्टेज रैंक.
• LOT No: पता लगाने के लिए निर्माण लॉट नंबर।

8. अनुप्रयोग सुझाव

8.1 विशिष्ट अनुप्रयोग परिदृश्य

• Automotive Interior: डैशबोर्ड उपकरणों, स्विचों और नियंत्रण पैनलों के लिए बैकलाइटिंग।
• Telecommunications Equipment: टेलीफोन, फैक्स मशीन और राउटर में स्थिति संकेतक और कीपैड बैकलाइटिंग।
• उपभोक्ता इलेक्ट्रॉनिक्स: छोटे एलसीडी डिस्प्ले के लिए फ्लैट बैकलाइटिंग, स्विच प्रकाश व्यवस्था और प्रतीकात्मक आइकन।
• सामान्य संकेतक उपयोग: विभिन्न प्रकार के इलेक्ट्रॉनिक उपकरणों में बिजली की स्थिति, मोड संकेत और अलर्ट संकेत।

8.2 डिज़ाइन विचार

• Current Drive Circuit: हमेशा एक स्थिर-धारा परिपथ या श्रृंखला में धारा-सीमित प्रतिरोधक के साथ एक वोल्टेज स्रोत लागू करें। प्रतिरोधक मान की गणना R = (V का उपयोग करके करें_supply - V_F) / I_F, अधिकतम V का उपयोग करते हुए_F डेटाशीट से यह सुनिश्चित करने के लिए कि I_F सबसे खराब स्थितियों में सीमा से अधिक न हो।
• थर्मल प्रबंधन: जबकि पावर डिसिपेशन कम है, उच्च परिवेशी तापमान या अधिकतम I पर कार्य करते समय एलईडी पैड के नीचे पर्याप्त पीसीबी कॉपर क्षेत्र या थर्मल वाया सुनिश्चित करें।_F प्रदर्शन और दीर्घायु बनाए रखने के लिए।
• ऑप्टिकल डिज़ाइन: 130-डिग्री का व्यूइंग एंगल व्यापक उत्सर्जन प्रदान करता है। केंद्रित या निर्देशित प्रकाश के लिए, बाहरी लेंस या लाइट गाइड की आवश्यकता हो सकती है।

9. Technical Comparison & Differentiation

19-22 श्रृंखला के प्राथमिक विभेदक इसके हैं लघु आकार और व्यापक पर्यावरण अनुपालन. बड़े SMD LEDs या through-hole प्रकारों की तुलना में, यह श्रेष्ठ पैकिंग घनत्व सक्षम करता है। पीले और पीले-हरे रंगों के लिए इसकी विशिष्ट AlGaInP सामग्री प्रणाली इन तरंगदैर्ध्य में उच्च दक्षता और रंग शुद्धता प्रदान करती है। RoHS, REACH और हैलोजन-मुक्त अनुपालन का संयोजन इसे सबसे चुनौतीपूर्ण वैश्विक बाजारों और पर्यावरण-सचेत डिजाइनों के लिए उपयुक्त बनाता है, जो अक्सर पुराने या कम अनुपालन वाले घटकों पर एक लाभ प्रदान करता है।

10. अक्सर पूछे जाने वाले प्रश्न (तकनीकी मापदंडों के आधार पर)

10.1 करंट-लिमिटिंग रेसिस्टर बिल्कुल आवश्यक क्यों है?

The forward voltage (V_Fएक एलईडी का फॉरवर्ड वोल्टेज (Vf) एक नकारात्मक तापमान गुणांक रखता है और यूनिट से यूनिट में भिन्न होता है (1.7V से 2.4V). इसे सीधे एक वोल्टेज स्रोत से जोड़ना, भले ही वह इसके Vf से थोड़ा ही अधिक हो, करंट को घातांकीय रूप से बढ़ा देगा,_F जो तुरंत 25mA की पूर्ण अधिकतम रेटिंग से अधिक हो जाएगा और तत्काल ऊष्मीय विनाश का कारण बनेगा। रोकनेवाला (रजिस्टर) एक रैखिक, स्थिर करंट सीमा प्रदान करता है।

10.2 मेरे डिज़ाइन के लिए चमकदार तीव्रता पर "±11% tolerance" का क्या अर्थ है?

इसका अर्थ है कि किसी भी एकल एलईडी की वास्तविक चमकदार तीव्रता, विशिष्ट या बिन किए गए मूल्य से 11% अधिक या कम हो सकती है। इसलिए, आपकी प्रकाशीय प्रणाली को इस तरह से डिज़ाइन किया जाना चाहिए कि वह पूरी सीमा के साथ सही ढंग से कार्य कर सके। न्यूनतम अपेक्षित तीव्रता (Typical/Bin Min * 0.89). केवल विशिष्ट मान के आधार पर डिज़ाइन न करें।

10.3 क्या मैं इस LED का उपयोग बाहर कर सकता हूँ?

ऑपरेटिंग तापमान सीमा -40°C से +85°C है, जो कई बाहरी वातावरणों को कवर करती है। हालांकि, यूवी विकिरण, नमी और प्रदूषकों के सीधे संपर्क का समाधान चिप पैकेज अकेले नहीं करता है। बाहरी उपयोग के लिए, एलईडी को उचित रूप से पॉटेड किया जाना चाहिए या एक आवास के भीतर रखा जाना चाहिए जो पर्यावरणीय सीलिंग और सुरक्षा प्रदान करता है।

10.4 ऑर्डर करते समय बिन कोड (P, Q, N) की व्याख्या कैसे करें?

अपनी चमक आवश्यकताओं के आधार पर आवश्यक बिन कोड निर्दिष्ट करें। उदाहरण के लिए, यदि आपके डिज़ाइन को कम से कम 70 mcd पीली रोशनी की आवश्यकता है, तो आपको बिन Q (72-112 mcd) ऑर्डर करना होगा, क्योंकि बिन P (45-72 mcd) में आपकी आवश्यकता से कम इकाइयाँ हो सकती हैं। बिन्स का मिश्रण या "कोई भी बिन" ऑर्डर करने से आपके उत्पाद में दृश्यमान चमक असंगतताएँ हो सकती हैं।

11. Practical Design Case Study

परिदृश्य: 3.3V रेल द्वारा संचालित एक पोर्टेबल डिवाइस के लिए कम-शक्ति स्थिति संकेतक डिजाइन करना। संकेतक परिवेशी प्रकाश में स्पष्ट रूप से दिखाई देना चाहिए।

चयन: 19-22 G6 (पीला-हरा, बिन P) को इसकी फोटोपिक (मानव आँख संवेदनशीलता) सीमा में उच्च दीप्तिमान दक्षता और कम V के लिए चुना गया है।_F.

गणना: लक्ष्य I_F = 15mA (मार्जिन के लिए अधिकतम से नीचे)._F डेटाशीट से (2.4V) सबसे खराब स्थिति की धारा गणना के लिए:_supply - V_F) / I_F = (3.3V - 2.4V) / 0.015A = 60 Ω.²R = (0.015)² * 60 = 0.0135W. एक मानक 1/16W या 1/10W प्रतिरोधक पर्याप्त है।

लेआउट: कॉम्पैक्ट 19-22 फुटप्रिंट को पीसीबी पर रखा गया है। पैड से छोटे थर्मल रिलीफ कनेक्शन का उपयोग सोल्डरिंग को सुविधाजनक बनाने के लिए किया जाता है, जबकि बोर्ड प्लेन तक कुछ थर्मल चालन बनाए रखा जाता है।

12. Operating Principle Introduction

19-22 LED एक सेमीकंडक्टर p-n जंक्शन पर आधारित एक ठोस-अवस्था प्रकाश स्रोत है। Y2 और G6 चिप्स AlGaInP (Alल्युमिनियम गैलियम इंडियम फॉस्फाइड) को सक्रिय सेमीकंडक्टर सामग्री के रूप में उपयोग करती हैं। जब डायोड के चालू होने की सीमा से अधिक का अग्र वोल्टेज लगाया जाता है, तो इलेक्ट्रॉन और होल सक्रिय क्षेत्र में इंजेक्ट होते हैं जहां वे पुनर्संयोजित होते हैं। AlGaInP में, यह पुनर्संयोजन मुख्य रूप से दृश्य स्पेक्ट्रम (573-591 nm) के पीले से पीले-हरे क्षेत्र में फोटॉन (प्रकाश) के रूप में ऊर्जा मुक्त करता है। विशिष्ट रंग (तरंगदैर्ध्य) AlGaInP मिश्र धातु के सटीक परमाणु संरचना और बैंडगैप ऊर्जा द्वारा निर्धारित होता है। वाटर-क्लियर रेजिन एनकैप्सुलेंट सेमीकंडक्टर डाई की रक्षा करता है और एक प्राथमिक लेंस के रूप में कार्य करते हुए प्रारंभिक प्रकाश उत्पादन पैटर्न को आकार देता है।

13. Technology Trends

The 19-22 LED represents ongoing trends in optoelectronics: miniaturization, increased efficiency, और विश्वसनीयता और अनुपालन में सुधार. इस तरह के छोटे पैकेजों की ओर बढ़ने से अधिक परिष्कृत और कॉम्पैक्ट अंतिम उत्पाद बनाना संभव होता है। AlGaInP सामग्री के उपयोग से एम्बर/पीले/हरे रंगों के लिए उच्च आंतरिक क्वांटम दक्षता प्राप्त होती है। इस घटक में देखे गए, उद्योग-व्यापी Pb-मुक्त सोल्डरिंग और हैलोजन-मुक्त सामग्रियों की ओर बदलाव वैश्विक पर्यावरणीय नियमों (RoHS, REACH) और हरित इलेक्ट्रॉनिक्स की ग्राहक मांग द्वारा प्रेरित है। भविष्य के विकास संभवतः आगे दक्षता लाभ (उच्च mcd/mA), स्थिरता के लिए रंग और चमक बिनिंग को और सख्त करने, और यहां तक कि उच्च घनत्व प्लेसमेंट या एकीकृत ड्राइवर सर्किटरी को सक्षम करने वाले पैकेजों पर केंद्रित हो सकते हैं।
