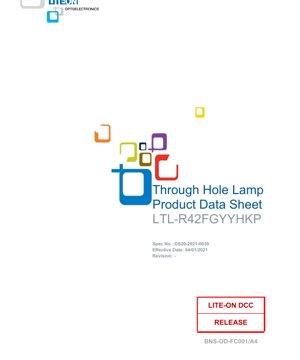

LTL-R42FGYYHKP LED Lamp Datasheet - Through Hole - Yellow Green & Yellow - 10mA - 2.0V - English Technical Document

1. उत्पाद अवलोकन

LTL-R42FGYYHKP एक थ्रू-होल माउंट एलईडी लैंप है जिसे सर्किट बोर्ड इंडिकेटर (CBI) के रूप में डिज़ाइन किया गया है। इसमें एक काला प्लास्टिक राइट-एंगल हाउसिंग होता है जो कई एलईडी चिप्स को एकीकृत करता है। इस घटक का प्राथमिक कार्य इलेक्ट्रॉनिक सर्किट बोर्ड पर स्पष्ट, उच्च-विपरीत स्थिति या संकेतक प्रकाश प्रदान करना है। इसका डिज़ाइन विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों में असेंबली में आसानी और विश्वसनीय प्रदर्शन को प्राथमिकता देता है।

1.1 मुख्य लाभ

• असेंबली में सरलता: डिज़ाइन को प्रिंटेड सर्किट बोर्ड (PCBs) पर सीधे रखने और सोल्डर करने के लिए अनुकूलित किया गया है।
• बेहतर कंट्रास्ट: काली हाउसिंग सामग्री कंट्रास्ट अनुपात में उल्लेखनीय सुधार करती है, जिससे बोर्ड के सामने जलाए गए एलईडी अधिक दिखाई देते हैं।
• ऊर्जा दक्षता: यह डिवाइस उच्च चमकदार दक्षता बनाए रखते हुए कम बिजली की खपत की विशेषता रखता है।
• पर्यावरण अनुपालन: यह RoHS (Restriction of Hazardous Substances) निर्देश के अनुपालन में एक लीड-मुक्त उत्पाद है।
• Chip Technology: पीले-हरे (569nm) और पीले (589nm) उत्सर्जन चिप्स के लिए AlInGaP अर्धचालक प्रौद्योगिकी का उपयोग करता है।

1.2 लक्षित अनुप्रयोग

यह एलईडी लैंप इलेक्ट्रॉनिक उपकरणों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिसमें शामिल हैं लेकिन इन्हीं तक सीमित नहीं:

• कंप्यूटर सिस्टम और परिधीय उपकरण
• संचार उपकरण
• उपभोक्ता इलेक्ट्रॉनिक्स
• Industrial control and instrumentation

2. तकनीकी मापदंड: गहन वस्तुनिष्ठ व्याख्या

2.1 Absolute Maximum Ratings

ये रेटिंग उन सीमाओं को परिभाषित करती हैं जिनके परे डिवाइस को स्थायी क्षति हो सकती है। इन सीमाओं पर या उससे अधिक पर संचालन की गारंटी नहीं है।

• Power Dissipation (Pd): प्रति LED 52 mW. यह अधिकतम शक्ति है जिसे LED चिप सुरक्षित रूप से ऊष्मा के रूप में व्यय कर सकती है।
• Peak Forward Current (I_FP): 60 mA. यह धारा केवल स्पंदित स्थितियों (कार्य चक्र ≤ 1/10, स्पंद चौड़ाई ≤ 10μs) में ही लागू की जा सकती है।
• DC Forward Current (I_F): 20 mA. यह विश्वसनीय दीर्घकालिक संचालन के लिए अनुशंसित अधिकतम निरंतर अग्र धारा है।
• Operating Temperature (T_opr): -40°C से +85°C. वह परिवेश तापमान सीमा जिसके भीतर डिवाइस कार्य करेगा।
• Storage Temperature (T_stg): -45°C से +100°C। गैर-परिचालन भंडारण के लिए तापमान सीमा।
• Lead Soldering Temperature: LED बॉडी से 2.0mm की दूरी पर मापे जाने पर अधिकतम 5 सेकंड के लिए 260°C। यह वेव या हैंड सोल्डरिंग प्रक्रियाओं के लिए महत्वपूर्ण है।

2.2 विद्युत और प्रकाशीय विशेषताएँ

ये विशिष्ट प्रदर्शन पैरामीटर हैं जो 25°C के परिवेशी तापमान (T_A) और 10mA की अग्र धारा (I_F) पर मापे जाते हैं, जब तक कि अन्यथा निर्दिष्ट न किया गया हो।

• Luminous Intensity (I_V):
  • LED1 (Yellow-Green): Typical 15 mcd, ranging from 8.7 mcd (Min) to 29 mcd (Max).
  • LED2 & 3 (Yellow): Typical 14 mcd, ranging from 3.8 mcd (Min) to 30 mcd (Max). A ±15% testing tolerance is applied to these guarantees.
• Viewing Angle (2θ_1/2): सभी एलईडी के लिए 100 डिग्री। यह वह पूर्ण कोण है जिस पर दीप्त तीव्रता अपने शिखर मान से आधी हो जाती है।
• Peak Wavelength (λ_P):
  • LED1 (पीला-हरा): 572 nm.
  • LED2 & 3 (Yellow): 591 nm.
• प्रमुख तरंगदैर्ध्य (λ_d): CIE निर्देशांक से व्युत्पन्न, यह अनुभूत रंग को परिभाषित करता है।
  • LED1 (पीला-हरा): 570 nm (566-573 nm रेंज)।
  • LED2 & 3 (Yellow): 588 nm (584-593 nm range). Testing tolerance is ±1nm.
• Spectral Half-Width (Δλ): सभी एलईडी के लिए 15 nm, जो वर्णक्रमीय शुद्धता को दर्शाता है।
• Forward Voltage (V_F): सभी एलईडी के लिए 10mA पर विशिष्ट 2.0V, अधिकतम 2.6V।
• Reverse Current (I_R): Maximum 10 μA at a reverse voltage (V_R) of 5V. Important: यह उपकरण रिवर्स बायस में संचालन के लिए डिज़ाइन नहीं किया गया है; यह परीक्षण स्थिति केवल विशेषता निर्धारण के लिए है।

3. Binning System Explanation

डेटाशीट मुख्य मापदंडों में अंतर्निहित भिन्नताओं को दर्शाती है। हालांकि एक औपचारिक बिनिंग टेबल प्रदान नहीं की गई है, लेकिन ल्यूमिनस इंटेंसिटी और डॉमिनेंट वेवलेंथ के लिए न्यूनतम/सामान्य/अधिकतम मान एक छंटाई या चयन प्रक्रिया का संकेत देते हैं ताकि यह सुनिश्चित किया जा सके कि उपकरण निर्दिष्ट सीमाओं को पूरा करते हैं। डिज़ाइनरों को इन भिन्नताओं को ध्यान में रखना चाहिए, विशेष रूप से मल्टी-एलईडी अनुप्रयोगों में तीव्रता मिलान के लिए।

4. प्रदर्शन वक्र विश्लेषण

The datasheet references typical characteristic curves which are essential for design.

• I-V Curve: आगे वोल्टेज (V) और आगे करंट (I) के बीच संबंध दर्शाता है।_F) और आगे करंट (I_F). यह गैर-रैखिक है और उपयुक्त करंट-सीमित रोकनेवाला चुनने के लिए महत्वपूर्ण है।
• Relative Luminous Intensity vs. Forward Current: यह दर्शाता है कि कैसे प्रकाश उत्पादन धारा के साथ बढ़ता है, आमतौर पर संचालन सीमा के भीतर लगभग रैखिक संबंध में।
• Relative Luminous Intensity vs. Ambient Temperature: यह दर्शाता है कि कैसे जंक्शन तापमान बढ़ने पर प्रकाश उत्पादन में कमी आती है। उच्च तापमान पर प्रदर्शन कम हो जाता है।
• Spectral Distribution: यह चोटी और प्रमुख तरंगदैर्ध्य के आसपास केंद्रित, तरंगदैर्ध्यों में उत्सर्जित सापेक्ष शक्ति को दर्शाता है।

5. यांत्रिक और पैकेज सूचना

5.1 Outline Dimensions

डिवाइस एक थ्रू-होल राइट-एंगल पैकेज का उपयोग करता है। प्रमुख आयामी नोट:

• सभी आयाम मिलीमीटर में हैं (सहनशीलता में इंच दिए गए हैं)।
• मानक सहनशीलता ±0.25 मिमी (±0.010") है, जब तक कि ड्राइंग पर अन्यथा निर्दिष्ट न किया गया हो।
• हाउसिंग सामग्री काला या गहरा ग्रे प्लास्टिक है, ज्वलनशीलता के लिए UL 94V-0 रेटेड।
• LED1 में पीले-हरे रंग का चिप और हरे रंग का फैलाने वाला लेंस है। LED2 और LED3 में पीले रंग के चिप और पीले रंग के फैलाने वाले लेंस हैं।

5.2 Polarity Identification

थ्रू-होल एलईडी के लिए, कैथोड आमतौर पर लेंस पर एक सपाट किनारे, एक छोटी लीड, या आवास पर एक चिह्न द्वारा पहचाना जाता है। विशिष्ट पहचान विधि को डेटाशीट में संदर्भित विस्तृत आयामी चित्र से सत्यापित किया जाना चाहिए।

6. Soldering and Assembly Guidelines

6.1 Storage

इष्टतम शेल्फ लाइफ के लिए, 30°C और 70% सापेक्ष आर्द्रता से अधिक नहीं के वातावरण में संग्रहित करें। अपने मूल नमी-रोधी बैग से निकाले गए एलईडी को तीन महीने के भीतर उपयोग किया जाना चाहिए। मूल पैकेजिंग के बाहर लंबे समय तक भंडारण के लिए, डिसिकेंट या नाइट्रोजन वातावरण के साथ एक सीलबंद कंटेनर का उपयोग करें।

6.2 Cleaning

यदि सफाई आवश्यक है, तो आइसोप्रोपिल अल्कोहल जैसे अल्कोहल-आधारित सॉल्वेंट्स का उपयोग करें। कठोर या अज्ञात रसायनों से बचें।

6.3 लीड फॉर्मिंग

एलईडी लेंस के आधार से कम से कम 3 मिमी दूर एक बिंदु पर लीड को मोड़ें। लेंस के आधार को फुलक्रम के रूप में उपयोग न करें। सोल्डरिंग से पहले और कमरे के तापमान पर फॉर्मिंग करें। यांत्रिक तनाव से बचने के लिए पीसीबी सम्मिलन के दौरान न्यूनतम बल का प्रयोग करें।

6.4 सोल्डरिंग पैरामीटर्स

लेंस/होल्डर बेस से सोल्डर पॉइंट तक न्यूनतम 2mm का अंतर बनाए रखें। लेंस को सोल्डर में डुबोएं नहीं।

• Hand Soldering (Iron): अधिकतम तापमान 350°C, प्रति लीड अधिकतम समय 3 सेकंड।
• वेव सोल्डरिंग: पूर्व-ताप अधिकतम 120°C तक 100s तक। सोल्डर वेव अधिकतम 260°C पर अधिकतम 5 सेकंड के लिए।
• रीफ्लो सोल्डरिंग (संदर्भ के लिए प्रोफाइल):
  • प्रीहीट/सोक: 150-200°C, अधिकतम 100s तक।
  • Time Above Liquidous (T_L=217°C): 60-90 सेकंड.
  • शिखर तापमान (T_P): 250°C (वर्गीकरण तापमान T_C=245°C अधिकतम 30 सेकंड के लिए).
  • 25°C से शिखर तापमान तक कुल समय: अधिकतम 5 मिनट.

चेतावनी: अत्यधिक तापमान या समय लेंस को विकृत कर सकता है या LED की विनाशकारी विफलता का कारण बन सकता है।

7. अनुप्रयोग सिफारिशें

7.1 ड्राइव सर्किट डिज़ाइन

LEDs करंट-चालित उपकरण हैं। एकाधिक LEDs को समानांतर में जोड़ते समय एकसमान चमक सुनिश्चित करने के लिए, यह दृढ़ता से अनुशंसित है प्रत्येक एलईडी के साथ श्रृंखला में एक अलग करंट-लिमिटिंग रेसिस्टर का उपयोग करने के लिए (सर्किट ए)। बिना अलग रेसिस्टर के एलईडी को सीधे समानांतर में जोड़ना (सर्किट बी) अनुशंसित नहीं है, क्योंकि फॉरवर्ड वोल्टेज (वी_F) एलईडी के बीच का अंतर धारा वितरण में महत्वपूर्ण अंतर पैदा करेगा और परिणामस्वरूप, चमक में भी।

7.2 इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD)

हालांकि अंश में पूरी तरह से विस्तृत नहीं है, एलईडी आम तौर पर ईएसडी के प्रति संवेदनशील होते हैं। अव्यक्त या तत्काल क्षति को रोकने के लिए असेंबली और हैंडलिंग के दौरान उचित ईएसडी हैंडलिंग प्रक्रियाओं (ग्राउंडेड रिस्ट स्ट्रैप, एंटी-स्टैटिक मैट आदि के उपयोग) का पालन किया जाना चाहिए।

7.3 थर्मल मैनेजमेंट

हालांकि शक्ति कम है, अधिकतम धारा (20mA) पर या उसके निकट और/या उच्च परिवेश तापमान (+85°C की ओर) पर संचालन से प्रकाश उत्पादन कम होगा और संभावित रूप से दीर्घायु प्रभावित हो सकती है। उच्च-घनत्व या उच्च-तापमान वाले वातावरण में उपयोग किए जाने पर पर्याप्त वायु प्रवाह सुनिश्चित करें।

8. तकनीकी तुलना और विभेदन

LTL-R42FGYYHKP एकीकृत मल्टी-LED, समकोण हाउसिंग डिज़ाइन के माध्यम से स्वयं को विशिष्ट बनाता है। यह एक तैयार-निर्मित संकेतक समाधान प्रदान करता है जो कई रंगों (पीला-हरा और पीला) को एक ही, आसानी से लगाने योग्य पैकेज में जोड़ता है, अलग-अलग LED और अलग होल्डर्स का उपयोग करने की तुलना में बोर्ड स्थान और असेंबली समय बचाता है। AlInGaP प्रौद्योगिकी के उपयोग से पीले स्पेक्ट्रम के लिए अच्छी दक्षता और रंग स्थिरता प्राप्त होती है।

9. अक्सर पूछे जाने वाले प्रश्न (तकनीकी मापदंडों के आधार पर)

प्र: क्या मैं इस LED को 20mA पर लगातार चला सकता हूँ?
उ: हाँ, 20mA अधिकतम अनुशंसित DC अग्र धारा है। सबसे लंबे जीवनकाल और विश्वसनीयता के लिए, कम धारा (जैसे, 10-15mA) पर संचालन अक्सर उचित होता है।

Q: चमकदार तीव्रता में इतना व्यापक परिसर क्यों होता है (उदाहरण के लिए, 3.8 से 30 mcd)?
A: यह अर्धचालक निर्माण में प्राकृतिक भिन्नताओं को दर्शाता है। यह गारंटी दी जाती है कि डिवाइस इस सीमा के भीतर होगा। कसकर चमक मिलान की आवश्यकता वाले अनुप्रयोगों के लिए, LEDs को एक संकीर्ण सीमा के भीतर से चुना (बिन किया) जा सकता है।

Q: क्या मैं समानांतर में दो LEDs के लिए एक ही रोकनेवाला (रेसिस्टर) का उपयोग कर सकता हूं?
A: यह अनुशंसित नहीं है (सर्किट B चेतावनी देखें)। V_F विचरण के कारण, एक LED अधिकांश धारा खींच सकता है, जिससे असमान चमक और चमकीले LED पर संभावित अत्यधिक दबाव पैदा हो सकता है। हमेशा अलग-अलग रोकनेवाला का उपयोग करें।

Q: शिखर तरंगदैर्ध्य और प्रमुख तरंगदैर्ध्य में क्या अंतर है?
A: शिखर तरंगदैर्ध्य (λ_P) उत्सर्जन स्पेक्ट्रम के उच्चतम बिंदु पर तरंगदैर्ध्य है। प्रमुख तरंगदैर्ध्य (λ_d) रंग निर्देशांकों से गणना की जाती है और उस शुद्ध वर्णक्रमीय रंग की एकल तरंगदैर्ध्य का प्रतिनिधित्व करती है जो एलईडी के अनुभव किए गए रंग से मेल खाएगी। λ_d रंग विनिर्देश के लिए अधिक प्रासंगिक है।

10. Practical Design and Usage Case

Scenario: एक औद्योगिक नियंत्रक के लिए एक स्टेटस पैनल डिजाइन करना जिसमें "Power On" (स्थिर पीला-हरा) और "Fault" (टिमटिमाता पीला) के लिए अलग-अलग संकेतकों की आवश्यकता है।

Implementation: एकल LTL-R42FGYYHKP घटक का उपयोग किया जा सकता है। LED1 (पीला-हरा) एक करंट-लिमिटिंग रेसिस्टर के माध्यम से एक स्थिर वोल्टेज स्रोत (जैसे, 5V) से जुड़ा है जो "पावर ऑन" को इंगित करता है। LED2 या LED3 (पीला) अपने स्वयं के रेसिस्टर के माध्यम से एक माइक्रोकंट्रोलर GPIO पिन से जुड़ा है जिसे "फॉल्ट" इंगित करने के लिए ब्लिंकिंग आउटपुट के लिए कॉन्फ़िगर किया गया है। समकोण हाउसिंग पैनल को मुख्य PCB के लंबवत माउंट करने की अनुमति देता है, जिससे प्रकाश उपयोगकर्ता की ओर इष्टतम रूप से निर्देशित होता है। काला हाउसिंग पैनल बेज़ल के विरुद्ध उच्च कंट्रास्ट सुनिश्चित करता है।

11. Operating Principle

लाइट एमिटिंग डायोड (LEDs) सेमीकंडक्टर डिवाइस हैं जो इलेक्ट्रोलुमिनेसेंस के माध्यम से प्रकाश उत्सर्जित करते हैं। जब p-n जंक्शन पर एक फॉरवर्ड वोल्टेज लगाया जाता है, तो इलेक्ट्रॉन और होल सक्रिय क्षेत्र (इस मामले में AlInGaP से बना) में पुनर्संयोजित होते हैं। यह पुनर्संयोजन फोटॉन (प्रकाश) के रूप में ऊर्जा मुक्त करता है। प्रकाश की विशिष्ट तरंगदैर्ध्य (रंग) सेमीकंडक्टर सामग्री की बैंडगैप ऊर्जा द्वारा निर्धारित की जाती है। चिप के ऊपर एक डिफ्यूज्ड लेंस प्रकाश को बिखेरने में मदद करता है, जिससे 100-डिग्री का विस्तृत व्यूइंग एंगल बनता है।

12. Technology Trends

LTL-R42FGYYHKP जैसे थ्रू-होल इंडिकेटर एलईडी अभी भी उन अनुप्रयोगों में सेवा प्रदान करते हैं जिन्हें मजबूती, मैन्युअल असेंबली में आसानी, या कठोर वातावरण में उच्च विश्वसनीयता की आवश्यकता होती है। हालांकि, अधिकांश नए डिजाइनों के लिए उद्योग का व्यापक रुझान उनके छोटे आकार, स्वचालित पिक-एंड-प्लेस असेंबली के लिए उपयुक्तता और कम प्रोफाइल के कारण सरफेस-माउंट डिवाइस (एसएमडी) एलईडी की ओर है। एलईडी प्रौद्योगिकी में प्रगति दक्षता (लुमेन प्रति वाट) बढ़ाने, कलर रेंडरिंग में सुधार करने और उच्च तापमान एवं करंट की स्थितियों में विश्वसनीयता बढ़ाने पर केंद्रित है। मूलभूत संचालन सिद्धांत अपरिवर्तित रहता है, लेकिन सामग्री और पैकेजिंग तकनीकें निरंतर विकसित हो रही हैं।
