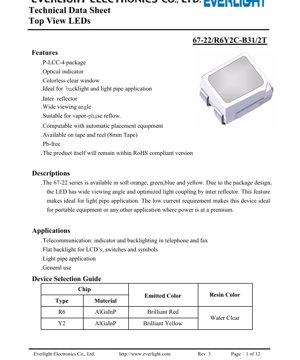

1. उत्पाद अवलोकन

67-22 श्रृंखला सतह-माउंट, शीर्ष-दृश्य प्रकाश उत्सर्जक डायोड (LEDs) के एक परिवार का प्रतिनिधित्व करती है, जिसे संकेतक और बैकलाइटिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। ये उपकरण एक कॉम्पैक्ट P-LCC-4 (प्लास्टिक लीडेड चिप कैरियर) पैकेज का उपयोग करते हैं, जो स्वचालित उत्पादन वातावरण में प्रदर्शन, विश्वसनीयता और असेंबली में आसानी के बीच संतुलन प्रदान करता है।

1.1 मुख्य लाभ और लक्षित बाजार

इस श्रृंखला के प्राथमिक डिज़ाइन लाभों में 120 डिग्री का व्यापक व्यूइंग एंगल, एक आंतरिक रिफ्लेक्टर द्वारा सुविधाप्रद ऑप्टिमाइज़्ड लाइट कपलिंग और एक रंगहीन स्पष्ट विंडो शामिल हैं। ये विशेषताएं इन एलईडी को विशेष रूप से लाइट पाइप अनुप्रयोगों के लिए उपयुक्त बनाती हैं, जहां कुशल प्रकाश संचरण और एकसमान प्रकाश व्यवस्था महत्वपूर्ण है। कम फॉरवर्ड करंट आवश्यकता (20mA पर विशिष्ट संचालन) इन उपकरणों को पावर-संवेदनशील अनुप्रयोगों, जैसे पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक्स, दूरसंचार उपकरण और औद्योगिक नियंत्रण पैनलों के लिए आदर्श बनाती है। यह श्रृंखला लीड-फ्री (Pb-free) सोल्डरिंग प्रक्रियाओं और RoHS निर्देशों का अनुपालन करती है, जो आधुनिक पर्यावरणीय और विनिर्माण मानकों के अनुरूप है।

1.2 डिवाइस चयन और प्रकार

यह श्रृंखला कई उत्सर्जित रंगों में पेश की जाती है, इस डेटाशीट में दो विशिष्ट चिप प्रकारों का विवरण दिया गया है: R6 और Y2। R6 चिप, AlGaInP (एल्यूमीनियम गैलियम इंडियम फॉस्फाइड) सामग्री पर आधारित, एक चमकदार लाल प्रकाश उत्पन्न करती है। Y2 चिप, जो AlGaInP तकनीक का उपयोग करती है, एक चमकदार पीला प्रकाश उत्सर्जित करती है। दोनों प्रकार एक वाटर-क्लियर रेजिन में एनकैप्सुलेटेड हैं, जो चिप के अंतर्निहित रंग को नहीं बदलता है, जिससे उच्च रंग शुद्धता और चमकदार तीव्रता सुनिश्चित होती है।

2. तकनीकी मापदंड: गहन वस्तुनिष्ठ व्याख्या

यह खंड प्रमुख विद्युत, प्रकाशीय और तापीय मापदंडों का विस्तृत विश्लेषण प्रदान करता है जो LED की परिचालन सीमाओं और प्रदर्शन को परिभाषित करते हैं।

2.1 Absolute Maximum Ratings

ये रेटिंग उन सीमाओं को निर्दिष्ट करती हैं जिनके परे डिवाइस को स्थायी क्षति हो सकती है। ये सामान्य संचालन के लिए अभिप्रेत नहीं हैं।

• Reverse Voltage (V_R): 5V. रिवर्स बायस में इस वोल्टेज से अधिक होने पर जंक्शन ब्रेकडाउन हो सकता है।
• निरंतर फॉरवर्ड करंट (I_F): R6 और Y2 दोनों के लिए 25mA. यह विश्वसनीय दीर्घकालिक संचालन के लिए अधिकतम DC करंट है।
• पीक फॉरवर्ड करंट (I_FP): 60mA (कार्य चक्र 1/10, 1kHz). यह रेटिंग उच्च धारा के छोटे स्पंदों की अनुमति देती है, जो मल्टीप्लेक्सिंग या उच्च तात्कालिक चमक प्राप्त करने के लिए उपयोगी है।
• Power Dissipation (P_d): 60mW. यह अधिकतम शक्ति है जिसे पैकेज अपनी तापीय सीमाओं को पार किए बिना व्यय कर सकता है, जिसकी गणना फॉरवर्ड वोल्टेज (V_F) को फॉरवर्ड करंट (I_F) से गुणा किया गया।
• इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD): 2000V (Human Body Model). यह ESD सुरक्षा के मध्यम स्तर को दर्शाता है; उचित हैंडलिंग प्रक्रियाओं की अभी भी सिफारिश की जाती है।
• Operating & Storage Temperature: क्रमशः -40°C से +85°C और -40°C से +95°C, विभिन्न वातावरणों में कार्यक्षमता सुनिश्चित करता है।

2.2 इलेक्ट्रो-ऑप्टिकल विशेषताएँ (Ta=25°C)

ये निर्दिष्ट परीक्षण स्थितियों के तहत विशिष्ट प्रदर्शन मापदंड हैं, आमतौर पर 20mA अग्र धारा पर।

• Luminous Intensity (I_V): R6 (लाल) प्रकार का विशिष्ट मान 285 mcd (मिलिकैंडेला) है, जबकि Y2 (पीला) भी 285 mcd तक पहुँचता है। न्यूनतम मान 72 mcd से शुरू होते हैं, और वास्तविक प्रदान की गई तीव्रता बिन कोड द्वारा निर्धारित होती है (धारा 3 देखें)। ±11% की सहनशीलता लागू होती है।
• Viewing Angle (2θ_1/2): 120 डिग्री। यह वह पूर्ण कोण है जिस पर चमकदार तीव्रता अपने शिखर मान के आधे तक गिर जाती है, जो चौड़े-कोण उत्सर्जन प्रोफ़ाइल की पुष्टि करता है।
• Peak & प्रमुख तरंगदैर्ध्य: आर6 के लिए: शिखर (λ_p) is 632nm, Dominant (λ_d) की सीमा 621-631nm है। Y2 के लिए: शिखर 591nm है, प्रमुख सीमा 586-594nm है। प्रमुख तरंगदैर्ध्य मानव आँख द्वारा रंग की एकल-तरंगदैर्ध्य धारणा है।
• स्पेक्ट्रम बैंडविड्थ (Δλ): R6 के लिए लगभग 20nm और Y2 के लिए 15nm, जो दर्शाता है कि पीले चिप की वर्णक्रमीय शुद्धता थोड़ी अधिक है।
• फॉरवर्ड वोल्टेज (V_F): R6 के लिए: 1.75V से 2.35V। Y2 के लिए: 1.8V से 2.4V (वक्रों से अनुमानित)। विशिष्ट V_F लाल AlGaInP एलईडी के लिए कुछ अन्य रंगों की तुलना में कम होता है। ऑपरेटिंग पॉइंट सेट करने के लिए श्रृंखला में एक करंट-लिमिटिंग रेसिस्टर अनिवार्य है।
• रिवर्स करंट (I_R): V पर अधिकतम 10µA_R=5V, जो अच्छी जंक्शन गुणवत्ता दर्शाता है।

3. बिनिंग सिस्टम व्याख्या

उत्पादन में रंग और चमक की एकरूपता सुनिश्चित करने के लिए, एलईडी को बिन में वर्गीकृत किया जाता है। यह प्रणाली डिजाइनरों को विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने वाले भागों का चयन करने की अनुमति देती है।

3.1 Luminous Intensity Binning

R6 और Y2 दोनों चिप्स को समान तीव्रता बिन में समूहीकृत किया गया है, जिन्हें Q1, Q2, R1, R2, S1, S2 लेबल किया गया है। चमकदार तीव्रता न्यूनतम 72-90 mcd (Q1) से लेकर अधिकतम 225-285 mcd (S2) तक होती है। बिन कोड (उदाहरण के लिए, S2) पैकेजिंग पर अंकित किया जाएगा, जिससे एक विशिष्ट चमक ग्रेड का चयन करना संभव होगा।

3.2 Dominant Wavelength Binning

यह बिनिंग रंग संगति सुनिश्चित करती है।

• R6 (Red): FF1 (621-626nm) और FF2 (626-631nm) में बिन किया गया।
• Y2 (पीला): DD1 (586-588nm), DD2 (588-590nm), DD3 (590-592nm), और DD4 (592-594nm) में बिन किया गया।

एक सघन तरंगदैर्ध्य बिन (उदाहरणार्थ, DD1 बनाम DD4) एक सरणी में कई एलईडी के बीच अधिक सुसंगत रंग उपस्थिति प्रदान करता है।

4. प्रदर्शन वक्र विश्लेषण

डेटाशीट विशेषता वक्र प्रदान करती है जो विभिन्न परिस्थितियों में डिवाइस के व्यवहार को दर्शाते हैं।

4.1 फॉरवर्ड करंट बनाम फॉरवर्ड वोल्टेज (I-V कर्व)

वक्र एक डायोड की विशिष्ट घातांकीय संबंध दर्शाते हैं। R6 चिप का फॉरवर्ड वोल्टेज ~1.8V से ~2.2V तक बढ़ता है जब करंट 1mA से 30mA तक बढ़ता है। Y2 चिप थोड़ा अधिक वोल्टेज रेंज दिखाती है। यह वक्र ड्राइविंग सर्किट डिजाइन करने और पावर डिसिपेशन की गणना के लिए आवश्यक है।

4.2 रिलेटिव ल्यूमिनस इंटेंसिटी बनाम फॉरवर्ड करंट

प्रकाश तीव्रता धारा के साथ उप-रैखिक रूप से बढ़ती है। दोनों प्रकारों के लिए, कम धारा पर तीव्रता तेजी से बढ़ती है, लेकिन वृद्धि की दर लगभग 20-30mA से ऊपर कम हो जाती है, जो उच्च ड्राइव स्तरों पर कम दक्षता को दर्शाती है। अनुशंसित 20mA पर या उससे नीचे संचालन करने से चमक और दक्षता का एक अच्छा संतुलन प्राप्त होता है।

4.3 सापेक्ष दीप्त तीव्रता बनाम परिवेश तापमान

परिवेशी तापमान बढ़ने के साथ प्रकाशीय आउटपुट कम हो जाता है। जब तापमान 25°C से बढ़कर 85°C हो जाता है, तो आउटपुट लगभग 20-25% तक गिर सकता है। उन डिज़ाइनों में इस थर्मल डिरेटिंग को ध्यान में रखा जाना चाहिए जहाँ उच्च परिवेशी तापमान की अपेक्षा होती है, जिसके लिए संभवतः कम ड्राइव करंट या थर्मल प्रबंधन की आवश्यकता हो सकती है।

4.4 अग्र धारा डीरेटिंग वक्र

यह ग्राफ अधिकतम अनुमेय निरंतर अग्र धारा को परिवेश तापमान के फलन के रूप में परिभाषित करता है। तापमान बढ़ने पर, अधिकतम अनुमेय धारा अधिक गर्म होने से रोकने के लिए घट जाती है। उदाहरण के लिए, 85°C पर, अधिकतम धारा 25°C पर 25mA रेटिंग की तुलना में काफी कम होती है।

4.5 स्पेक्ट्रम डिस्ट्रीब्यूशन

ग्राफ सापेक्ष विकिरण शक्ति बनाम तरंगदैर्ध्य प्रदर्शित करते हैं। R6 स्पेक्ट्रम 632nm के आसपास केंद्रित है जिसकी बैंडविड्थ अधिक है। Y2 स्पेक्ट्रम 591nm के आसपास केंद्रित है और संकीर्ण है, जो तालिका के डेटा की पुष्टि करता है।

4.6 Radiation Diagram (Polar Plot)

ध्रुवीय आरेख दृश्य रूप से 120-डिग्री के दृश्य कोण की पुष्टि करते हैं। तीव्रता पैटर्न लगभग लैम्बर्टियन (कोसाइन वितरण) है, जो गुंबद-रहित, समतल पैकेज और आंतरिक परावर्तक वाले एलईडी के लिए सामान्य है।

5. Mechanical and Packaging Information

5.1 Package Dimensions

P-LCC-4 पैकेज का फुटप्रिंट कॉम्पैक्ट है। मुख्य आयाम (मिमी में) हैं: लंबाई: 2.0, चौड़ाई: 1.25, ऊंचाई: 1.1. लीड स्पेसिंग 1.0 मिमी है। जब तक अन्यथा न कहा जाए, ±0.1 मिमी का सहनशीलता मान लागू होता है। PCB लैंड पैटर्न डिजाइन के लिए सभी महत्वपूर्ण आयामों वाले विस्तृत चित्र डेटाशीट में प्रदान किए गए हैं।

5.2 Polarity Identification

पैकेज में एक कैथोड पहचानकर्ता होता है। आमतौर पर, यह घटक बॉडी पर एक खांचा, एक हरा बिंदु, या एक बेवल किया हुआ कोना होता है। गलत प्लेसमेंट को रोकने के लिए PCB फुटप्रिंट सिल्कस्क्रीन द्वारा कैथोड पैड को स्पष्ट रूप से चिह्नित किया जाना चाहिए।

6. Soldering and Assembly Guidelines

6.1 रीफ्लो सोल्डरिंग पैरामीटर्स

The LEDs are suitable for vapor-phase or infrared reflow soldering. The recommended profile includes: Pre-heating at 150-200°C for 60-120 seconds, a time above liquidus (217°C) of 60-150 seconds, with a peak temperature not exceeding 260°C for a maximum of 10 seconds. The cooling rate should be controlled.

6.2 हैंड सोल्डरिंग

यदि Hand Soldering आवश्यक है, तो आयरन टिप का तापमान 350°C से अधिक नहीं होना चाहिए, और प्लास्टिक पैकेज और सेमीकंडक्टर डाई को थर्मल क्षति से बचाने के लिए प्रति लीड संपर्क समय 3 सेकंड या उससे कम सीमित होना चाहिए।

6.3 Storage and Moisture Sensitivity

घटकों को नमीरोधी बैग में सिलिका जेल के साथ पैक किया जाता है। खोलने से पहले, उन्हें ≤30°C और ≤90% RH पर संग्रहित किया जाना चाहिए। बैग खोलने के बाद, "फ्लोर लाइफ" (वह समय जब घटक कारखाने के परिवेशी परिस्थितियों के संपर्क में रह सकते हैं) ≤30°C और ≤60% RH पर 168 घंटे है। अनुपयोगी भागों को सिलिका जेल के साथ पुनः बैग में पैक कर देना चाहिए या एक शुष्क कैबिनेट में संग्रहित कर देना चाहिए।

7. Packaging and Ordering Information

7.1 टेप और रील विनिर्देश

एलईडी स्वचालित पिक-एंड-प्लेस उपकरणों के साथ संगतता के लिए 8 मिमी चौड़ी उभरी हुई वाहक टेप पर आपूर्ति की जाती हैं। रील के आयाम मानकीकृत हैं। प्रत्येक रील में 2000 टुकड़े होते हैं। प्लेसमेंट मशीनों में उचित फीडिंग सुनिश्चित करने के लिए वाहक टेप के आयाम (पॉकेट आकार, पिच) निर्दिष्ट किए गए हैं।

7.2 लेबल स्पष्टीकरण

रील लेबल में Luminous Intensity Rank (CAT), Dominant Wavelength Rank (HUE), और Forward Voltage Rank (REF) के कोड होते हैं। ये कोड सीधे Sections 3.1 और 3.2 में दी गई बिनिंग जानकारी से मेल खाते हैं, जिससे ट्रेसबिलिटी और सटीक चयन संभव होता है।

8. अनुप्रयोग सुझाव

8.1 विशिष्ट अनुप्रयोग परिदृश्य

• Telecommunications Equipment: फोन, फैक्स मशीन और मॉडेम में स्थिति संकेतक, कीपैड बैकलाइट और संदेश प्रतीक्षा रोशनी।
• उपभोक्ता इलेक्ट्रॉनिक्स: पोर्टेबल उपकरणों, ऑडियो/वीडियो उपकरणों और घरेलू उपकरणों में पावर, बैटरी और फ़ंक्शन संकेतक।
• Industrial & Automotive: पैनल संकेतक, स्विच प्रकाश व्यवस्था, और दोष संकेतन जहां व्यापक दृश्य कोण लाभकारी है।
• लाइट पाइप अनुप्रयोग: आंतरिक परावर्तक और व्यापक कोण इस श्रृंखला को एक्रिलिक या पॉलीकार्बोनेट लाइट गाइड्स में प्रकाश युग्मन के लिए एक उत्कृष्ट विकल्प बनाते हैं ताकि स्थिति या प्रतीकों को दूर से प्रकाशित किया जा सके।

8.2 महत्वपूर्ण डिज़ाइन विचार

• Current Limiting: एक बाहरी श्रृंखला प्रतिरोधक है बिल्कुल अनिवार्य. LED की घातांकीय I-V विशेषता का अर्थ है कि आपूर्ति वोल्टेज में थोड़ी सी वृद्धि भी धारा में बड़ी, विनाशकारी वृद्धि का कारण बन सकती है। प्रतिरोध मान की गणना R = (V_supply - V_F) / I_F.
• थर्मल प्रबंधन: पावर डिसिपेशन और करंट डेरेटिंग कर्व्स का पालन करें। यदि उच्च परिवेशी तापमान या अधिकतम रेटिंग्स के निकट संचालित कर रहे हैं, तो पर्याप्त PCB कॉपर एरिया या थर्मल वाया सुनिश्चित करें।
• ESD सावधानियाँ: हैंडलिंग और असेंबली के दौरान मानक ESD नियंत्रणों का उपयोग करें।
• ऑप्टिकल डिज़ाइन: लाइट पाइप के लिए, एलईडी के विकिरण पैटर्न और युग्मन दक्षता पर विचार करें। व्यापक व्यूइंग एंगल पाइप में अधिक प्रकाश एकत्र करने के लिए लाभप्रद है।

9. तकनीकी तुलना और विभेदन

67-22 श्रृंखला पैकेज और प्रदर्शन विशेषताओं के अपने विशिष्ट संयोजन के माध्यम से स्वयं को अलग करती है। छोटे चिप एलईडी (जैसे, 0402) की तुलना में, यह उच्च प्रकाश उत्पादन और बेहतर व्यूइंग एंगल प्रदान करती है। डोम-लेंस एलईडी की तुलना में, फ्लैट-टॉप पी-एलसीसी पैकेज लाइट पाइप में युग्मन के लिए उपयुक्त अधिक दिशात्मक बीम और कम प्रोफाइल प्रदान करता है। लाल और पीले रंग के लिए AlGaInP प्रौद्योगिकी का उपयोग GaAsP जैसी पुरानी प्रौद्योगिकियों की तुलना में उच्च दक्षता और बेहतर रंग संतृप्ति प्रदान करता है। आंतरिक परावर्तक एक प्रमुख विशेषता है जो सभी एसएमडी एलईडी में नहीं पाई जाती है, विशेष रूप से लाइट गाइड अनुप्रयोगों में प्रदर्शन को बढ़ाती है।

10. अक्सर पूछे जाने वाले प्रश्न (तकनीकी मापदंडों के आधार पर)

10.1 श्रृंखला प्रतिरोधक की आवश्यकता क्यों है?

LEDs करंट-चालित उपकरण हैं, वोल्टेज-चालित नहीं। उनके अग्र वोल्टेज में एक सहनशीलता और एक नकारात्मक तापमान गुणांक होता है (तापमान बढ़ने के साथ घटता है)। करंट लिमिटर के बिना एक निश्चित वोल्टेज स्रोत थर्मल रनअवे और विफलता का कारण बनेगा। अवरोधक ऑपरेटिंग करंट सेट करने के लिए एक सरल, रैखिक विधि प्रदान करता है।

10.2 क्या मैं LED को 3.3V आपूर्ति से चला सकता हूँ?

हां। उदाहरण के लिए, एक लाल (R6) एलईडी जिसका 20mA पर विशिष्ट V_F 2.0V है, के लिए आवश्यक श्रृंखला प्रतिरोधक R = (3.3V - 2.0V) / 0.020A = 65 ओम होगा। एक मानक 68 ओम प्रतिरोधक उपयुक्त होगा, जिसके परिणामस्वरूप लगभग 19.1mA की धारा प्रवाहित होगी।

10.3 मेरे डिज़ाइन के लिए "binning" का क्या अर्थ है?

यदि आपके एप्लिकेशन को एक समान रूप की आवश्यकता है (जैसे, एक पंक्ति में कई एलईडी), तो आपको एक सख्त वेवलेंथ बिन (जैसे, केवल DD2) और एक विशिष्ट इंटेंसिटी बिन (जैसे, R2 या उच्चतर) निर्दिष्ट करना चाहिए। कम महत्वपूर्ण एप्लिकेशन के लिए, एक व्यापक बिन चयन स्वीकार्य और अधिक लागत-प्रभावी हो सकता है।

10.4 मैं विकिरण आरेख की व्याख्या कैसे करूं?

आरेख प्रकाश की तीव्रता को कोण के फलन के रूप में दर्शाता है। वक्र पर 0.5 (50%) के बिंदु केंद्रीय अक्ष से ±60° के बिंदुओं के अनुरूप हैं, जो 120° के दृश्य कोण को परिभाषित करते हैं। आकृति आपको बताती है कि प्रकाश कैसे वितरित होता है; एक चिकना, व्यापक वक्र विस्तृत-क्षेत्र प्रकाश व्यवस्था के लिए बेहतर होता है।

11. व्यावहारिक डिज़ाइन और उपयोग केस

केस: लाइट पाइप के साथ एक स्टेटस इंडिकेटर पैनल डिजाइन करना। एक कंट्रोल पैनल को चार स्टेटस इंडिकेटर्स (Power, Active, Warning, Fault) की आवश्यकता है जो एक विस्तृत कोण से दिखाई देने चाहिए। पैनल के पीछे स्थान सीमित है। डिजाइनर ने अपने विस्तृत व्यूइंग एंगल और आंतरिक रिफ्लेक्टर के लिए 67-22 सीरीज का चयन किया। Warning और Fault के लिए रेड एलईडी (R6, बिन S2 उच्च चमक के लिए) चुनी गई हैं। Active के लिए येलो एलईडी (Y2, बिन R1) चुनी गई हैं। Power के लिए सीरीज फैमिली से एक ग्रीन वेरिएंट चुना गया है। एलईडी को पैनल के ठीक पीछे एक PCB पर माउंट किया गया है। प्रत्येक एलईडी के ऊपर एक्रिलिक लाइट पाइप रखे गए हैं ताकि प्रकाश को फ्रंट पैनल के कटआउट तक पहुंचाया जा सके। एलईडी का आंतरिक रिफ्लेक्टर प्रकाश को पाइप के प्रवेश द्वार में कुशलतापूर्वक युग्मित करता है। एक माइक्रोकंट्रोलर GPIO पिन, प्रति एलईडी एक 100Ω श्रृंखला रोकनेवाला (5V आपूर्ति के लिए) के माध्यम से, प्रत्येक इंडिकेटर को संचालित करता है। विस्तृत व्यूइंग एंगल यह सुनिश्चित करता है कि ऑपरेटर के सीधे पैनल के सामने न होने पर भी इंडिकेटर्स दिखाई देते रहें।

12. सिद्धांत परिचय

लाइट एमिटिंग डायोड्स (एलईडी) अर्धचालक उपकरण हैं जो इलेक्ट्रोलुमिनेसेंस के माध्यम से प्रकाश उत्सर्जित करते हैं। जब पी-एन जंक्शन पर एक फॉरवर्ड वोल्टेज लगाया जाता है, तो एन-टाइप सामग्री से इलेक्ट्रॉन सक्रिय क्षेत्र में पी-टाइप सामग्री से होल्स के साथ पुनर्संयोजित होते हैं। यह पुनर्संयोजन फोटॉन (प्रकाश) के रूप में ऊर्जा मुक्त करता है। उत्सर्जित प्रकाश की विशिष्ट तरंगदैर्ध्य (रंग) प्रयुक्त अर्धचालक सामग्री की बैंडगैप ऊर्जा द्वारा निर्धारित होती है। 67-22 श्रृंखला अपने लाल और पीले चिप्स के लिए AlGaInP (एल्युमिनियम गैलियम इंडियम फॉस्फाइड) का उपयोग करती है, जो लाल-से-पीले स्पेक्ट्रम रेंज में उच्च दक्षता के लिए जानी जाने वाली एक सामग्री प्रणाली है। पी-एलसीसी पैकेज नाजुक अर्धचालक डाई की रक्षा करता है, चार लीड के माध्यम से विद्युत कनेक्शन प्रदान करता है, और एक स्पष्ट एपॉक्सी रेजिन को शामिल करता है जो एक लेंस और पर्यावरणीय सील के रूप में कार्य करता है। आंतरिक परावर्तक, आमतौर पर एक परावर्तक कोटिंग के साथ एक ढला हुआ प्लास्टिक फीचर, साइड-उत्सर्जित प्रकाश को शीर्ष देखने की दिशा में पुनर्निर्देशित करने में मदद करता है, जिससे प्रभावी दीप्त तीव्रता बढ़ती है और विकिरण पैटर्न आकार लेता है।

13. Development Trends

इंडिकेटर-प्रकार के एसएमडी एलईडी में सामान्य प्रवृत्ति कई प्रमुख क्षेत्रों की ओर निरंतर बनी हुई है: बढ़ी हुई दक्षता: निरंतर सामग्री और एपिटैक्सियल वृद्धि में सुधार से उच्च दीप्त प्रभावकारिता (प्रति विद्युत वाट अधिक प्रकाश उत्पादन) प्राप्त होती है, जिससे समान धारा पर कम बिजली खपत या उच्च चमक संभव होती है। लघुरूपण: जबकि P-LCC-4 एक मानक पैकेज है, स्थान-सीमित पोर्टेबल उपकरणों के लिए और भी छोटे फुटप्रिंट (जैसे, 0402, 0201) की मांग है, हालांकि अक्सर अधिकतम प्रकाश उत्पादन की कीमत पर। बढ़ी हुई विश्वसनीयता और मजबूती: पैकेजिंग सामग्रियों (epoxy, leadframe plating) में सुधार का उद्देश्य थर्मल साइक्लिंग, नमी और सल्फर युक्त वातावरण के प्रति प्रतिरोध बढ़ाना है। एकीकरण: कुछ प्रवृत्तियों में सर्किट डिज़ाइन को सरल बनाने और बोर्ड स्थान बचाने के लिए एलईडी पैकेज के भीतर करंट-लिमिटिंग रेसिस्टर्स या प्रोटेक्शन डायोड को एकीकृत करना शामिल है। रंग स्थिरता और बिनिंग: निर्माण प्रक्रियाओं को लगातार परिष्कृत किया जा रहा है ताकि अधिक सघन तरंगदैर्ध्य और तीव्रता वितरण उत्पन्न किया जा सके, जिससे व्यापक बिनिंग की आवश्यकता कम हो और बहु-एलईडी अनुप्रयोगों में दृश्य एकरूपता में सुधार हो। 67-22 श्रृंखला के मूल लाभ—इसका संतुलित पैकेज आकार, अच्छा आउटपुट और आंतरिक रिफ्लेक्टर जैसी विशेष सुविधाएँ—यह सुनिश्चित करती हैं कि उन अनुप्रयोगों में इसकी प्रासंगिकता बनी रहे जहाँ अत्यधिक लघुकरण या अति-उच्च शक्ति की तुलना में इन विशिष्ट गुणों को महत्व दिया जाता है।
