उच्च-दक्षता लाल मिनी-एलईडी के लिए सूक्ष्म-कण फॉस्फर: संश्लेषण, प्रदर्शन और अनुप्रयोग

1. परिचय

相较于传统LCD，Mini-LED技术凭借其卓越的亮度、对比度和色域，正在革新显示背光技术。然而，一个关键的瓶颈在于颜色转换材料。虽然量子点（QDs）具有优异的色纯度，但其毒性、不稳定性和成本是显著的缺点。传统的无机荧光粉虽然稳定，但其粒径通常过大（>10 µm），难以与微型化的LED芯片集成，且其量子效率（QE）常随粒径减小而降低。本研究通过开发一种专门为Mini-LED应用定制生产细粒度、高效率的Sr₂Si₅N₈:Eu²⁺Sr-आधारित लाल फॉस्फोर के लिए एक विधि, इस अंतर को भरने के लिए।

2. अनुसंधान पद्धति

2.1 फॉस्फर संश्लेषण और प्रसंस्करण

शोधकर्ताओं ने वाणिज्यिक रूप से उपलब्ध Sr-आधारित फॉस्फोर को परिष्कृत करने के लिए एक शीर्ष-डाउन दृष्टिकोण अपनाया। इस प्रक्रिया में बॉल मिलिंग, सेंट्रीफ्यूगेशन और एसिड वॉशिंग जैसे क्रमिक चरण शामिल थे। बॉल मिलिंग की गति को अंतिम कण आकार को सटीक रूप से नियंत्रित करने के लिए एक महत्वपूर्ण पैरामीटर के रूप में पहचाना गया, जिससे 3.5 µm से 0.7 µm तक के कण आकार रेंज वाले फॉस्फोर का उत्पादन संभव हुआ।₂Si₅N₈:Eu²⁺शोधकर्ताओं ने वाणिज्यिक रूप से उपलब्ध Sr-आधारित फॉस्फोर को परिष्कृत करने के लिए एक शीर्ष-डाउन दृष्टिकोण अपनाया। इस प्रक्रिया में बॉल मिलिंग, सेंट्रीफ्यूगेशन और एसिड वॉशिंग जैसे क्रमिक चरण शामिल थे। बॉल मिलिंग की गति को अंतिम कण आकार को सटीक रूप से नियंत्रित करने के लिए एक महत्वपूर्ण पैरामीटर के रूप में पहचाना गया, जिससे 3.5 µm से 0.7 µm तक के कण आकार रेंज वाले फॉस्फोर का उत्पादन संभव हुआ।

2.2 अभिलक्षणीकरण तकनीक

व्यापक अभिलक्षणीकरण उपकरणों का एक सेट उपयोग किया गया: कण आकार विश्लेषण (संभवतः लेजर विवर्तन या SEM के माध्यम से), उत्सर्जन स्पेक्ट्रा और तीव्रता मापने के लिए फोटोल्यूमिनेसेंस (PL) स्पेक्ट्रोस्कोपी, आंतरिक/बाह्य क्वांटम दक्षता (IQE/EQE) निर्धारित करने के लिए क्वांटम यील्ड माप, और तापीय विलोपन व्यवहार और विश्वसनीयता का मूल्यांकन करने के लिए तापमान-निर्भर PL माप।

3. परिणाम और चर्चा

3.1 कण आकार नियंत्रण और आकृति विज्ञान

该研究成功证明了球磨速度与所得粒径之间存在线性相关性。获得了粒径分布严格控制在约3.5 µm的荧光粉，这显著小于市售产品典型的>10 µm粒径。酸洗步骤对于去除球磨过程中引入的表面缺陷和非晶相至关重要，正如纳米颗粒合成材料科学文献中所指出的，这是自上而下加工中常见的挑战。

3.2 प्रकाशीय गुण एवं क्वांटम दक्षता

एक महत्वपूर्ण खोज यह थी कि कण आकार को 3.2–3.5 µm तक कम करने पर भी क्वांटम दक्षता (QE) काफी उच्च स्तर (लगभग 80%) पर बनी रही। यह एसिड वॉश प्रक्रिया के माध्यम से सतही डेंगलिंग बॉन्ड दोषों के प्रभावी निष्कासन के कारण है। तैयार किए गए मिनी-एलईडी उपकरण की बाहरी क्वांटम दक्षता (EQE) 31% से अधिक थी, जो लाल प्रकाश उत्सर्जक घटकों के लिए एक प्रतिस्पर्धी मूल्य है।

3.3 तापीय स्थिरता एवं निर्वापन व्यवहार

SrBaSi₅N₈:Eu²⁺वेरिएंट ने उत्कृष्ट थर्मल प्रदर्शन प्रदर्शित किया। यह आकार-स्वतंत्र थर्मल क्वेंचिंग व्यवहार दिखाता है, और उल्लेखनीय रूप से, ऑपरेटिंग परिस्थितियों में कोई थर्मल गिरावट नहीं होती है। यह उच्च चमक वाले डिस्प्ले में एक प्रमुख विश्वसनीयता समस्या को हल करता है, जहां स्थानीय हीटिंग गंभीर हो सकता है।

3.4 Mini-LED युक्ति प्रदर्शन

3.5 µm SrBaSi₅N₈:Eu²⁺फॉस्फर को एक नीले मिनी-एलईडी चिप के साथ एकीकृत किया गया, जिससे एक प्रोटोटाइप डिवाइस बनाई गई जिसकी चमक 34.3 मिलियन निट तक पहुंच गई। यह प्रदर्शन मीट्रिक अगली पीढ़ी के उच्च गतिशील रेंज (HDR) डिस्प्ले के लिए इस सामग्री की उपयुक्तता को उजागर करता है।

4. मूल अंतर्दृष्टि एवं विश्लेषण परिप्रेक्ष्य

मुख्य अंतर्दृष्टि:यह शोध पत्र केवल छोटे फॉस्फर बनाने के बारे में नहीं है; यह दोष इंजीनियरिंग पर एक उत्कृष्ट पाठ है। वास्तविक सफलता सब-4 माइक्रोमीटर पैमाने पर लगभग 80% क्वांटम दक्षता बनाए रखने में है - एक उपलब्धि जो आमतौर पर सतह अवस्थाओं के कारण दक्षता में भारी गिरावट का सामना करती है। लेखकों ने सतह के दोषों को एक अंतर्निहित आकार दंड के बजाय एक हल करने योग्य संदूषण समस्या के रूप में देखकर इस पहेली को सुलझाया।

तार्किक प्रवाह:यह अध्ययन एक स्पष्ट, उद्योग-प्रासंगिक प्रवाह का अनुसरण करता है: 1) Mini-LED एकीकरण में बाधा की पहचान (बड़ा फॉस्फर कण आकार), 2) एक स्केलेबल टॉप-डाउन प्रक्रिया विकसित करना (बॉल मिलिंग + धुलाई), 3) प्रक्रिया मापदंडों (गति) को महत्वपूर्ण परिणामों (आकार, QE) से व्यवस्थित रूप से जोड़ना, 4) वास्तविक उपकरण में सत्यापन (34.3 मिलियन निट)। यह अनुवादात्मक सामग्री विज्ञान का सही तरीका है।

ताकत और सीमाएं:ताकत निर्विवाद है - उन्होंने एक कार्यशील सामग्री दी है जिसके विनिर्देश सीधे उद्योग की चुनौतियों (आकार, दक्षता, तापीय स्थिरता) का जवाब देते हैं। कमी, एक शैक्षणिक रिपोर्ट में आम बात है, स्केलेबिलिटी और लागत के बारे में चुप्पी है। औद्योगिक टन-स्केल पर बॉल मिलिंग और एसिड धुलाई, प्रयोगशाला ग्राम-स्केल से बहुत अलग प्रस्ताव है। उपज क्या है? क्वांटम डॉट्स की तुलना में प्रति ग्राम लागत क्या है? "शून्य क्षरण" तापीय स्थिरता दावे को पूरी तरह से विश्वसनीय बनाने के लिए अधिक दीर्घकालिक, उद्योग-मानक (जैसे LM-80) परीक्षण की आवश्यकता है।

क्रियान्वयन योग्य अंतर्दृष्टि:डिस्प्ले निर्माताओं के लिए, यह फॉस्फर विषैले और अस्थिर क्वांटम डॉट्स के लिए एक व्यवहार्य, सीधा प्रतिस्थापन विकल्प है जो लाल रूपांतरण में उपयोग किए जाते हैं। तत्काल कार्रवाई नमूने प्राप्त करने और आंतरिक विश्वसनीयता परीक्षण करने की है। प्रतिस्पर्धियों के लिए, रोडमैप स्पष्ट है: दोष न्यूनीकरण महत्वपूर्ण है। एसिड वॉश चरण रहस्य है - इसी तरह की सतह पैसिवेशन रणनीति अन्य फॉस्फर प्रणालियों (जैसे, हरे फॉस्फर जैसे β-SiAlon:Eu²⁺) पर लागू की जा सकती है। अब प्रतिस्पर्धा पूरे स्पेक्ट्रम में इस सफलता को दोहराने की है।

5. तकनीकी विवरण और गणितीय सूत्र

क्वांटम दक्षता (QE) एक मुख्य गुणवत्ता कारक है। LED उपकरण की बाहरी क्वांटम दक्षता (EQE) को उपकरण से उत्सर्जित फोटॉनों की संख्या और इंजेक्ट किए गए इलेक्ट्रॉनों की संख्या के अनुपात के रूप में परिभाषित किया जाता है:

$EQE = \eta_{inj} \times \eta_{rad} \times \eta_{extr}$

其中 $\eta_{inj}$ 是载流子注入效率，$\eta_{rad}$ 是辐射复合效率（与荧光粉的内量子效率IQE密切相关），$\eta_{extr}$ 是光提取效率。论文中实现>31%的EQE表明在所有三个因素上都表现出色。荧光粉本身的内量子效率（IQE）约为80%，由下式给出：

$IQE = \frac{\text{उत्सर्जित फोटॉनों की संख्या}}{\text{अवशोषित फोटॉनों की संख्या}}$

छोटे कण आकार पर उच्च IQE बनाए रखना इंगित करता है कि प्रक्रिया ने गैर-विकिरण पुनर्संयोजन केंद्रों को सफलतापूर्वक न्यूनतम किया है, जिसे आमतौर पर विकिरण ($k_r$) और गैर-विकिरण ($k_{nr}$) क्षय दरों को शामिल करने वाले दर समीकरण द्वारा मॉडल किया जाता है: $IQE = k_r / (k_r + k_{nr})$।

6. प्रयोगात्मक परिणाम और आरेख विवरण

चित्र 1 (निहित): कण आकार वितरण।संभवतः एक ग्राफ़, जहाँ x-अक्ष कण आकार (µm) और y-अक्ष विभिन्न बॉल मिलिंग गति पर आवृत्ति या आयतन प्रतिशत है। यह दिखाएगा कि प्रक्रिया अनुकूलन के साथ, कण आकार छोटे आकार की ओर स्थानांतरित होता है और वितरण संकरा हो जाता है, 3.5 µm के लक्षित समूह को उजागर करता है।

चित्र 2 (निहित): फोटोल्यूमिनेसेंस स्पेक्ट्रा।एक ग्राफ़, जहाँ x-अक्ष तरंगदैर्ध्य (nm) और y-अक्ष सामान्यीकृत तीव्रता (a.u.) है। यह मूल और संसाधित फॉस्फर में Eu²⁺ की नाइट्राइड मैट्रिक्स में विशेषता वाली चौड़ी लाल उत्सर्जन पट्टी (लगभग 620-650 nm पर शिखर) दिखाएगा, जो पुष्टि करती है कि संसाधन के बाद क्रिस्टल संरचना और एक्टिवेटर वातावरण बना रहता है।

चित्र 3 (निहित): क्वांटम दक्षता बनाम कण आकार।एक महत्वपूर्ण ग्राफ़, जहाँ x-अक्ष कण आकार (µm) और y-अक्ष QE (%) है। यह लगभग 3.2 µm तक एक अपेक्षाकृत सपाट, उच्च QE पठार दिखाएगा, जिसके बाद छोटे आकारों के लिए गिरावट हो सकती है, जो चुने हुए कार्य आकार की व्यावहारिकता का स्पष्ट प्रमाण प्रदान करता है।

चित्र 4 (अंतर्निहित): तापीय निर्वापन व्यवहार।एक ग्राफ़ जिसमें x-अक्ष तापमान (°C) और y-अक्ष सामान्यीकृत PL तीव्रता या EQE (%) है। यह SrBaSi की तुलना करेगा₅N₈:Eu²⁺फॉस्फर और संदर्भ नमूने से, यह दर्शाता है कि उच्च तापमान (जैसे, 150°C तक) पर उत्सर्जन तीव्रता बेहतर बनी रहती है, जो "आकार-स्वतंत्र" और "शून्य क्षरण" के दावों का समर्थन करती है।

7. विश्लेषणात्मक रूपरेखा: केस अध्ययन

परिदृश्य:एक डिस्प्ले पैनल निर्माता अपनी नई श्रृंखला के हाई-एंड मिनी-एलईडी टीवी के लिए रंग परिवर्तन सामग्री का मूल्यांकन कर रहा है। उन्हें कैडमियम-आधारित क्वांटम डॉट्स, पेरोव्स्काइट क्वांटम डॉट्स और पारंपरिक/अकार्बनिक फॉस्फर के बीच चयन करना होगा।

रूपरेखा अनुप्रयोग:

1. मानदंड परिभाषित करें:भारित मानदंड स्थापित करना: दक्षता (EQE, 25%), विश्वसनीयता/तापीय स्थिरता (25%), लागत (20%), पर्यावरण/सुरक्षा अनुपालन (15%), रंग सीमा कवरेज (10%) और स्केलेबिलिटी (5%).
2. बेंचमार्किंग और स्कोरिंग:
   • कैडमियम-आधारित क्वांटम डॉट्स:उच्च दक्षता (लगभग 90% EQE) और उच्च रंग शुद्धता। दक्षता और रंग स्कोर: 10/10। सुरक्षा (विषाक्तता) और पर्यावरण अनुपालन स्कोर बहुत कम।समग्र मध्यम से कम।
   • पेरोव्स्काइट क्वांटम डॉट्स:उत्कृष्ट रंग और अच्छी दक्षता, लेकिन खराब तापीय/आर्द्रता स्थिरता। विश्वसनीयता स्कोर कम।समग्र रूप से मध्यम।
   • पारंपरिक बड़े कण आकार वाले फॉस्फर:उत्कृष्ट विश्वसनीयता और लागत। Mini-LED के साथ एकीकरण की स्केलेबिलिटी का स्कोर बहुत कम है।इस अनुप्रयोग के लिए समग्र रूप से कम।
   • इस अध्ययन के महीन कण आकार वाले फॉस्फर:उच्च दक्षता (8/10), उत्कृष्ट अपेक्षित विश्वसनीयता (9/10), अच्छी सुरक्षा (8/10), अच्छी स्केलेबिलिटी क्षमता (7/10)। रंग सीमा क्वांटम डॉट्स से थोड़ी कम हो सकती है (7/10)।समग्र रूप से उच्च।
3. निर्णय:एक ऐसे उत्पाद के लिए जो पूर्ण अधिकतम रंग सीमा के बजाय जीवनकाल, चमक और नियामक सुविधा को प्राथमिकता देता है, यह महीन कण वाला फॉस्फर संतुलित, कम जोखिम वाला पसंदीदा विकल्प के रूप में उभरता है। यह रूपरेखा उजागर करती है कि यह निर्माता के लक्ष्य के अनुसार बड़े बाजार के उच्च-प्रदर्शन खंड के लिए सबसे व्यवहार्य समाधान है।

8. भविष्य के अनुप्रयोग और विकास की दिशाएँ

1. Micro-LED डिस्प्ले:自然的演进方向是开发更小（<1 µm）的荧光粉，用于直接集成到Micro-LED像素中，从背光应用转向自发光显示器。所开发的加工知识可直接应用。
2. संवर्धित वास्तविकता/आभासी वास्तविकता (AR/VR):इन उपकरणों को अत्यधिक उच्च पिक्सेल घनत्व (PPI) और चमक की आवश्यकता होती है। कॉम्पैक्ट, उच्च-चमक वाले वेवगाइड-आधारित या प्रत्यक्ष-दृश्य डिस्प्ले के लिए महीन कण वाले, उच्च दक्षता वाले फॉस्फर महत्वपूर्ण हैं।
3. ऑटोमोटिव प्रकाश व्यवस्था एवं डिस्प्ले:उच्च चमक और शक्तिशाली तापीय स्थिरता का संयोजन इन फॉस्फर को ऑटोमोटिव अनुप्रयोगों के लिए आदर्श बनाता है, जो सुपर-ब्राइट हेडलाइट साइनेज से लेकर धूप में पठनीय इंस्ट्रूमेंटेशन और हेड-अप डिस्प्ले (HUD) तक शामिल हैं।
4. सामग्री प्रणाली विस्तार:एक सीधा शोध दिशा समान बॉल मिलिंग और दोष इंजीनियरिंग रणनीति को हरे प्रकाश उत्सर्जक फॉस्फर (जैसे, LuAG:Ce³⁺, β-SiAlon:Eu²⁺) और नीले रूपांतरकों पर लागू करना है, ताकि Mini-LED के लिए अनुकूलित सामग्रियों का एक पूरा सेट बनाया जा सके।
5. उन्नत प्रसंस्करण तकनीक:भविष्य के कार्य अधिक नियंत्रित बॉटम-अप संश्लेषण विधियों (जैसे, सॉल-जेल, पायरोलिसिस) का अन्वेषण कर सकते हैं, ताकि सीधे मोनोडिस्पर्स सबमाइक्रोन फॉस्फर प्राप्त किए जा सकें, जिससे आकृति विज्ञान और सतह रसायन विज्ञान पर संभवतः बेहतर नियंत्रण मिल सके।

9. संदर्भ सूची

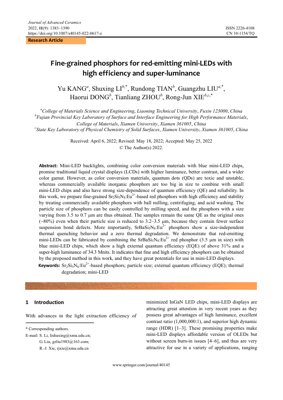

1. Kang, Y., Li, S., Tian, R., Liu, G., Dong, H., Zhou, T., & Xie, R.-J. (2022). Fine-grained phosphors for red-emitting mini-LEDs with high efficiency and super-luminance. Journal of Advanced Ceramics, 11(9), 1383–1390.
2. Schubert, E. F. (2006). लाइट-एमिटिंग डायोड्स (2nd ed.). Cambridge University Press. (EQE, IQE की मूलभूत सिद्धांतों के बारे में)।
3. Pust, P., Schmidt, P. J., & Schnick, W. (2015). A revolution in lighting. नेचर मैटेरियल्स, 14(5), 454–458. (नाइट्राइड फॉस्फर्स के विकास की पृष्ठभूमि के बारे में)।
4. U.S. Department of Energy. (2022). सॉलिड-स्टेट लाइटिंग रिसर्च एंड डेवलपमेंट. energy.gov से प्राप्त। (उद्योग मानक और तकनीकी रोडमैप के संबंध में)।
5. Display Supply Chain Consultants (DSCC). (2023). त्रैमासिक उन्नत डिस्प्ले शिपमेंट और प्रौद्योगिकी रिपोर्ट. (mini/micro-LED अपनाने के बाजार विश्लेषण के संबंध में)।
