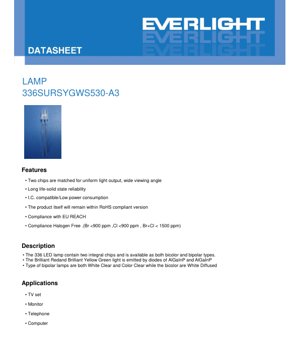

Scheda Tecnica LED 336SURSYGWS530-A3 - Dimensioni Package - Tensione 2.0V - Potenza 60mW - Rosso Brillante & Giallo Verde - Documento Tecnico in Italiano

1. Panoramica del Prodotto

Il 336SURSYGWS530-A3 è un LED compatto progettato per applicazioni di indicazione e retroilluminazione. Integra due chip abbinati in un unico package, garantendo un'emissione luminosa uniforme e un ampio angolo di visione. Il dispositivo è disponibile sia in configurazione bicolore che bipolare, offrendo flessibilità di progettazione. È realizzato utilizzando la tecnologia a semiconduttore AlGaInP, che garantisce alta efficienza e prestazioni affidabili. La lampada è caratterizzata da un'affidabilità allo stato solido, una lunga durata operativa e un basso consumo energetico, rendendola adatta a progetti sensibili all'energia.

Vantaggi Principali:I vantaggi principali includono chip abbinati per una luminosità uniforme, compatibilità con circuiti di controllo a bassa tensione (compatibile con I.C.) e conformità alle principali normative ambientali come RoHS, EU REACH e standard alogeni-free (Br <900 ppm, Cl <900 ppm, Br+Cl < 1500 ppm). Ciò garantisce che il prodotto possa essere utilizzato in un'ampia gamma di mercati con severi requisiti ambientali.

Mercato di Riferimento:Questo LED è principalmente destinato all'elettronica di consumo e alle apparecchiature di tecnologia dell'informazione. Le sue applicazioni tipiche includono indicatori di stato e retroilluminazione per televisori, monitor per computer, telefoni e varie periferiche informatiche.

2. Approfondimento Parametri Tecnici

2.1 Valori Massimi Assoluti

I valori massimi assoluti del dispositivo definiscono i limiti oltre i quali può verificarsi un danno permanente. La corrente diretta continua (IF) per entrambi i chip SUR (Rosso Brillante) e SYG (Giallo Verde Brillante) è nominalmente di 25 mA. È consentita una corrente diretta di picco (IFP) di 60 mA in condizioni pulsate (duty cycle 1/10 @ 1 kHz). La tensione inversa massima (VR) è di 5 V. La dissipazione di potenza (Pd) per ciascun chip è limitata a 60 mW. L'intervallo di temperatura operativa (Topr) va da -40°C a +85°C, mentre la temperatura di stoccaggio (Tstg) si estende da -40°C a +100°C. La temperatura di saldatura (Tsol) è specificata a 260°C per un massimo di 5 secondi.

2.2 Caratteristiche Elettro-Ottiche

In condizioni di test standard (Ta=25°C, IF=20mA), sono definiti i parametri di prestazione chiave. La tensione diretta (VF) per entrambi i chip misura tipicamente 2.0V, con un intervallo da 1.7V (Min) a 2.4V (Max). L'intensità luminosa (IV) ha un valore tipico di 32 mcd, con un minimo di 16 mcd. L'angolo di visione (2θ1/2) è tipicamente di 90 gradi, fornendo un ampio pattern di emissione.

Specifiche della Lunghezza d'Onda:Per il chip SUR (Rosso Brillante), la lunghezza d'onda di picco (λp) è tipicamente 632 nm e la lunghezza d'onda dominante (λd) è tipicamente 624 nm. Per il chip SYG (Giallo Verde Brillante), la lunghezza d'onda di picco è tipicamente 575 nm e la lunghezza d'onda dominante è tipicamente 573 nm. La larghezza di banda della radiazione spettrale (Δλ) per entrambi è tipicamente 20 nm. La corrente inversa (IR) è specificata con un massimo di 10 μA quando VR=5V.

Tolleranze di Misura:È importante notare le incertezze di misura specificate: ±0.1V per la tensione diretta, ±10% per l'intensità luminosa e ±1.0nm per la lunghezza d'onda dominante. Queste devono essere considerate durante la progettazione del circuito e l'analisi delle tolleranze.

3. Spiegazione del Sistema di Binning

La scheda tecnica indica l'utilizzo di un sistema di binning per i parametri chiave, come riportato nella spiegazione dell'etichetta. I parametri sono classificati in categorie (CAT, HUE, REF).

Binning dell'Intensità Luminosa (CAT):L'emissione luminosa è suddivisa in diversi ranghi. I progettisti devono consultare la documentazione dettagliata del produttore sul binning per selezionare la categoria appropriata in base ai requisiti di uniformità della luminosità della loro applicazione.

Binning della Lunghezza d'Onda Dominante (HUE):Anche il colore (lunghezza d'onda dominante) è soggetto a binning. Questo è cruciale per applicazioni che richiedono un abbinamento cromatico preciso, come nei pannelli multi-indicatore o negli array di retroilluminazione dove l'uniformità del colore è importante.

Binning della Tensione Diretta (REF):La tensione diretta è classificata. Selezionare LED dallo stesso bin di tensione può aiutare a progettare circuiti di pilotaggio a corrente più semplici e uniformi, specialmente quando più LED sono collegati in parallelo.

4. Analisi delle Curve di Prestazione

4.1 Caratteristiche del Chip SUR

Le curve fornite per il chip SUR offrono una visione più approfondita del suo comportamento. Lacurva Intensità Relativa vs. Lunghezza d'Ondamostra il profilo di emissione spettrale centrato attorno a 632 nm. Ilgrafico di Direttivitàconferma il tipico angolo di visione di 90 gradi con una distribuzione quasi-Lambertiana.

Lacurva Corrente Diretta vs. Tensione Diretta (Curva IV)dimostra la relazione esponenziale caratteristica dei diodi. Al tipico punto di lavoro di 20 mA, la tensione è di circa 2.0V. Lacurva Intensità Relativa vs. Corrente Direttamostra che l'emissione luminosa aumenta linearmente con la corrente fino alla corrente massima nominale, indicando una buona efficienza nell'intervallo operativo.

Lacurva Intensità Relativa vs. Temperatura Ambienteindica una diminuzione dell'emissione luminosa all'aumentare della temperatura, cosa tipica per i LED. Lacurva Corrente Diretta vs. Temperatura Ambiente(a tensione costante) mostra come la corrente, e quindi la potenza, cambierebbe con la temperatura se pilotata da una sorgente di tensione, evidenziando l'importanza del pilotaggio a corrente costante per un funzionamento stabile.

4.2 Caratteristiche del Chip SYG

Le curve del chip SYG sono simili per natura. In particolare, include unacurva Coordinate Cromatiche vs. Corrente DirettaQuesto grafico è critico in quanto mostra come il colore percepito (coordinate cromatiche sul diagramma CIE) possa spostarsi con variazioni della corrente di pilotaggio. Per applicazioni sensibili al colore, pilotare il LED con una corrente stabile e ben regolata è essenziale per mantenere un'emissione cromatica consistente.

5. Informazioni Meccaniche e sul Package

Il package è di formato standard per lampade LED. Il disegno dimensionale fornisce le misure critiche per la progettazione dell'impronta PCB e l'integrazione meccanica. Le dimensioni chiave includono la spaziatura dei terminali, il diametro del corpo e l'altezza complessiva. Le note specificano che tutte le dimensioni sono in millimetri, l'altezza della flangia deve essere inferiore a 1.5mm e la tolleranza generale è di ±0.25mm salvo diversa indicazione.

Identificazione della Polarità:Il dispositivo ha una struttura bipolare. Il catodo è tipicamente indicato da un lato piatto sulla lente del LED o da un terminale più corto. La polarità corretta deve essere osservata durante l'installazione per prevenire danni.

6. Guida alla Saldatura e al Montaggio

Una manipolazione corretta è cruciale per l'affidabilità.Formatura dei Terminali:I terminali devono essere piegati ad almeno 3mm dalla base del bulbo in epossidica, operazione da eseguire prima della saldatura e senza sollecitare il package. Il taglio deve essere effettuato a temperatura ambiente.

Stoccaggio:I LED devono essere conservati a ≤30°C e ≤70% UR. La durata di conservazione è di 3 mesi dalla spedizione. Per una conservazione più lunga (fino a 1 anno), è consigliata un'atmosfera di azoto sigillata con essiccante. Evitare rapidi cambi di temperatura in ambienti umidi per prevenire la condensa.

Saldatura:Mantenere una distanza minima di 3mm tra il giunto di saldatura e il bulbo in epossidica. Le condizioni consigliate sono:

• Saldatura Manuale:Temperatura punta del saldatore max 300°C (30W max), tempo di saldatura max 3 secondi.
• Saldatura ad Onda/Per Immersione:Temperatura di preriscaldo max 100°C (60 sec max), temperatura del bagno di saldatura max 260°C per 5 secondi.

È raccomandato un profilo di saldatura, che enfatizza una rampa controllata, un plateau di temperatura di picco e un raffreddamento controllato. Evitare sollecitazioni sui terminali ad alte temperature. Non saldare più di una volta utilizzando metodi ad immersione o manuali. Proteggere il LED dagli urti finché non si raffredda a temperatura ambiente. Utilizzare sempre la temperatura di saldatura più bassa possibile.

7. Imballaggio e Informazioni per l'Ordine

I LED sono imballati in materiali antistatici e resistenti all'umidità per proteggerli dalle scariche elettrostatiche (ESD) e dall'umidità. La specifica di imballaggio dettaglia un sistema multilivello: un minimo di 200 a 500 pezzi per busta antistatica, 5 buste per cartone interno e 10 cartoni interni per cartone esterno.

Spiegazione dell'Etichetta:L'etichetta di imballaggio include campi per il Numero di Produzione del Cliente (CPN), il Numero di Parte (P/N), la Quantità di Imballo (QTY) e i ranghi di binning per l'Intensità Luminosa (CAT), la Lunghezza d'Onda Dominante (HUE) e la Tensione Diretta (REF), insieme al Numero di Lotto (LOT No).

8. Suggerimenti per l'Applicazione

Scenari Applicativi Tipici:Questo LED è ideale per indicatori di stato nell'elettronica di consumo (accensione/spegnimento, modalità standby, funzione attiva) e per la retroilluminazione di piccole scritte o simboli su pannelli di controllo, tastiere o interruttori in dispositivi come TV, monitor e telefoni.

Considerazioni di Progettazione:

1. Pilotaggio della Corrente:Utilizzare sempre una resistenza di limitazione in serie o un circuito di pilotaggio a corrente costante. È consigliato pilotare alla tipica corrente di 20mA per un equilibrio ottimale tra prestazioni e longevità.
2. Gestione Termica:Sebbene la dissipazione di potenza sia bassa, assicurare un'adeguata ventilazione se si utilizzano più LED in uno spazio confinato, poiché una temperatura ambiente elevata riduce l'emissione luminosa e la durata.
3. Design Visivo:L'ampio angolo di visione di 90 gradi lo rende adatto per applicazioni in cui l'indicatore deve essere visibile da varie angolazioni. La scelta tra resina Trasparente Bianca/Colorata (bipolare) e Diffusa Bianca (bicolore) influisce sul pattern del fascio e sulla miscelazione dei colori.
4. Protezione ESD:Sebbene imballati in materiali antistatici, durante la manipolazione e il montaggio devono essere osservate le normali precauzioni ESD.

9. Confronto Tecnico

Il 336SURSYGWS530-A3 offre una specifica differenziazione nella sua categoria. L'uso di due chip AlGaInP abbinati in un unico package fornisce una soluzione per applicazioni che richiedono due colori distinti o un indicatore bipolare da un singolo componente, risparmiando spazio sulla scheda rispetto all'uso di due LED separati. La conformità agli standard alogeni-free e REACH può fornire un vantaggio in mercati con normative ambientali severe rispetto a componenti più vecchi o non conformi. Il tipico angolo di visione di 90 gradi è standard, ma la caratteristica dei chip abbinati garantisce una migliore uniformità negli array multi-LED rispetto a LED discreti non abbinati.

10. Domande Frequenti (Basate sui Parametri Tecnici)

D1: Posso pilotare questo LED direttamente da un'alimentazione logica a 5V?R: No. Con una Vf tipica di 2.0V, collegarlo direttamente a 5V senza una resistenza di limitazione causerebbe una corrente eccessiva, potenzialmente distruggendo il LED. Una resistenza in serie deve essere calcolata in base alla tensione di alimentazione e alla corrente diretta desiderata (es. 20mA).

D2: Qual è la differenza tra i tipi bicolore e bipolare?R: La scheda tecnica descrive il prodotto come contenente due chip integrali disponibili sia come bicolore che bipolare. Tipicamente, un LED bicolore ha due die di colori diversi (es. rosso e verde) con un catodo o anodo comune, permettendo di accendere ciascun colore indipendentemente. Un LED bipolare di solito si riferisce a un LED a singolo die che può essere acceso applicando tensione in entrambe le polarità, ma la descrizione qui suggerisce che potrebbe riferirsi al tipo di lente (Trasparente Bianca/Colorata per bipolare vs. Diffusa Bianca per bicolore). Si raccomanda di chiarire con il produttore la configurazione elettrica specifica.

D3: Come influisce la temperatura sulle prestazioni?R: Come mostrato nelle curve di prestazione, l'intensità luminosa diminuisce con l'aumentare della temperatura ambiente. Anche la tensione diretta ha un coefficiente di temperatura negativo. Pertanto, per un'emissione luminosa stabile, si consiglia vivamente di utilizzare un driver a corrente costante piuttosto che un driver a tensione costante con una resistenza.

D4: Qual è il significato dei codici 'SUR' e 'SYG'?R: Questi sono codici prodotto interni per i tipi di chip. 'SUR' denota il chip Rosso Brillante e 'SYG' denota il chip Giallo Verde Brillante. Corrispondono al materiale semiconduttore specifico (AlGaInP) e alla conseguente lunghezza d'onda/colore.

11. Caso d'Uso Pratico

Scenario: Indicatore a Doppio Stato per un Router di Rete.Un progettista necessita di due indicatori di stato su un router: uno per 'Alimentazione' (verde fisso) e uno per 'Attività di Rete' (rosso lampeggiante). Invece di utilizzare due package LED separati, il progettista può utilizzare un 336SURSYGWS530-A3 in configurazione bicolore (se configurato elettricamente come catodo comune). Il die SYG (verde) può essere collegato al circuito di alimentazione per lo stato fisso. Il die SUR (rosso) può essere collegato a un pin di un microcontrollore che commuta con l'attività di rete. Ciò risparmia spazio sul PCB, riduce il numero di componenti e garantisce che gli indicatori siano perfettamente allineati. L'ampio angolo di visione garantisce la visibilità da tutta la stanza. Il progettista deve implementare appropriate resistenze di limitazione della corrente per ciascun die e assicurarsi che i circuiti di pilotaggio non superino i valori massimi assoluti.

12. Introduzione al Principio Tecnologico

Il LED si basa sulla tecnologia a semiconduttore AlGaInP (Fosfuro di Alluminio Gallio Indio). Quando una tensione diretta viene applicata attraverso la giunzione p-n, elettroni e lacune si ricombinano nella regione attiva, rilasciando energia sotto forma di fotoni (luce). La composizione specifica della lega AlGaInP determina l'energia del bandgap, che definisce direttamente la lunghezza d'onda (colore) della luce emessa. Per il chip SUR, la lega è sintonizzata per emettere nello spettro rosso (~624-632 nm). Per il chip SYG, la composizione è regolata per emettere nello spettro giallo-verde (~573-575 nm). La lente in resina epossidica serve a proteggere il die semiconduttore, modellare il fascio luminoso in uscita (angolo di 90 gradi) e, nel caso dei tipi diffusi, a disperdere la luce per un aspetto più ampio e morbido.

13. Tendenze di Sviluppo

La tecnologia LED continua ad evolversi verso una maggiore efficienza, affidabilità e fattori di forma più piccoli. Per LED di tipo indicatore come la serie 336, le tendenze includono:

• Efficienza Aumentata:Nuovi progetti di epitassia di materiali e chip mirano a produrre un'intensità luminosa (mcd) più elevata a correnti di pilotaggio uguali o inferiori, riducendo il consumo energetico complessivo del sistema.
• Consistenza Cromatica Migliorata:Processi produttivi migliorati portano a tolleranze di binning più strette per lunghezza d'onda e intensità, offrendo ai progettisti prestazioni più prevedibili.
• Conformità Ambientale Più Ampia:La tendenza verso prodotti alogeni-free e la conformità a normative in evoluzione come REACH è standard, guidata da politiche ambientali e sanitarie globali.
• Integrazione:C'è una tendenza verso l'integrazione di più funzioni, come combinare LED di colori diversi o aggiungere resistenze di limitazione della corrente integrate o IC di controllo all'interno del package per una progettazione più semplice.

Sebbene il 336SURSYGWS530-A3 rappresenti una tecnologia matura e affidabile, le nuove generazioni potrebbero offrire miglioramenti in queste aree.
