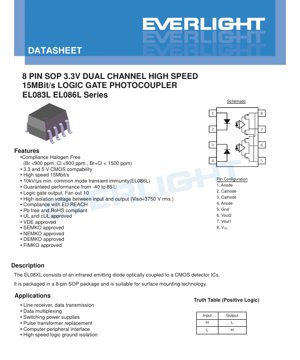

Scheda Tecnica Serie EL083L EL086L - Fotocoupler Logico Dual Channel ad Alta Velocità 15Mbit/s, 3.3V, in Package SOP-8

1. Panoramica del Prodotto

La serie EL08XL rappresenta una famiglia di fotocoupler (isolatori ottici) logici dual channel ad alta velocità, progettati per applicazioni moderne di isolamento digitale. Questi dispositivi integrano un diodo emettitore a infrarossi accoppiato otticamente a un circuito integrato rivelatore CMOS all'interno di un compatto package Small Outline (SOP) a 8 pin. La funzione principale è fornire un isolamento galvanico tra i circuiti di ingresso e di uscita, trasmettendo segnali digitali ad alta velocità con distorsione minima.

Il vantaggio principale di questa serie risiede nella combinazione di prestazioni ad alta velocità (fino a 15 Megabit al secondo), compatibilità con le famiglie logiche CMOS a bassa tensione da 3.3V e 5V e robuste caratteristiche di isolamento. I dispositivi sono progettati per sostituire trasformatori di impulsi e altri metodi di isolamento in applicazioni impegnative, offrendo una soluzione affidabile, compatta e montabile in superficie. I mercati target includono automazione industriale, telecomunicazioni, controllo alimentatori, periferiche per computer e qualsiasi sistema che richieda una trasmissione dati immune al rumore tra domini di tensione diversi.

2. Approfondimento dei Parametri Tecnici

2.1 Valori Massimi Assoluti

Il dispositivo è specificato per un funzionamento affidabile entro limiti definiti. I principali valori massimi assoluti includono: una corrente diretta (I_F) di 20 mA per il LED di ingresso, una tensione inversa (V_R) di 5V e limiti di dissipazione di potenza di 35 mW per l'ingresso e 85 mW per l'uscita. La tensione di alimentazione (V_CC) e la tensione di uscita (V_O) non devono superare i 5.5V. Un parametro critico è la tensione di isolamento (V_ISO) di 3750 V_rmsper un minuto, testata in condizioni specifiche di umidità con i pin di ingresso e uscita cortocircuitati separatamente. L'intervallo di temperatura operativa è da -40°C a +85°C.

2.2 Caratteristiche Elettriche

I parametri DC dettagliati garantiscono la compatibilità con il progetto del sistema. Il LED di ingresso ha una tensione diretta tipica (V_F) di 1.4V a 8mA, con un massimo di 1.8V. Le caratteristiche di uscita sono definite sia per il funzionamento con alimentazione a 3.3V che a 5V. La tensione di uscita di livello alto (V_OH) è garantita entro 1V da V_CC(min) quando assorbe 4mA. La tensione di uscita di livello basso (V_OL) è tipicamente 0.21V (3.3V) o 0.17V (5V) quando eroga 4mA con il LED di ingresso pilotato a 8mA, garantendo forti livelli logici. La corrente di soglia di ingresso (I_FT) per un'uscita bassa valida è tipicamente 2.5 mA, con un massimo di 5 mA.

2.3 Caratteristiche di Commutazione

Questa sezione definisce le prestazioni dinamiche. I tempi di propagazione (t_PHLe t_PLH) sono tipicamente 38-41 ns per un'alimentazione a 3.3V e 35-46 ns per un'alimentazione a 5V, con un massimo di 60 ns in condizioni di test specificate (I_F=8mA, C_L=15pF). La distorsione della larghezza di impulso (|t_PHL– t_PLH|), che influisce sull'integrità del segnale, è tipicamente 6-8 ns con un massimo di 30 ns. I tempi di salita e discesa dell'uscita (t_r, t_f) sono tipicamente 5.5-6 ns. Un differenziatore chiave è l'Immunità Transitoria di Modo Comune (CMTI). La variante EL086L garantisce un minimo di 10.000 V/µs per entrambi gli stati di uscita alto e basso, mentre l'EL083L garantisce 5.000 V/µs. Questo parametro è critico in ambienti rumorosi con potenziali di massa che cambiano rapidamente.

3. Analisi delle Curve di Prestazione

La scheda tecnica fa riferimento a tipiche curve caratteristiche elettro-ottiche. Sebbene grafici specifici non siano dettagliati nel testo fornito, tali curve illustrano tipicamente la relazione tra corrente diretta e tensione diretta per il LED di ingresso, il ritardo di propagazione in funzione della temperatura e le prestazioni di immunità transitoria di modo comune. Queste curve sono essenziali per i progettisti per comprendere il comportamento del dispositivo in condizioni non standard e per ottimizzare il punto di lavoro per velocità, potenza e affidabilità.

4. Informazioni Meccaniche e sul Package

4.1 Dimensioni del Package

Il dispositivo è alloggiato in un package SOP a 8 pin. Il disegno dimensionale fornisce le misure critiche per il progetto dell'impronta PCB, inclusa la lunghezza, larghezza e altezza complessiva del package, il passo dei terminali (tipicamente 1.27mm) e le dimensioni dei terminali stessi. Il rispetto di queste dimensioni è necessario per una corretta saldatura e adattamento meccanico.

4.2 Configurazione dei Pin e Polarità

Il pinout è il seguente: Pin 1 (Anodo 1), Pin 2 (Catodo 1), Pin 3 (Catodo 2), Pin 4 (Anodo 2), Pin 5 (Massa), Pin 6 (V_OUT2), Pin 7 (V_OUT1), Pin 8 (V_CC). Questa configurazione supporta due canali indipendenti. La corretta connessione di polarità per i LED di ingresso (Anodo/Catodo) e per l'alimentazione di uscita (V_CC/GND) è obbligatoria per prevenire danni al dispositivo.

4.3 Layout Consigliato dei Pad PCB

Viene fornito un layout suggerito per i pad per montaggio superficiale. La nota sottolinea che si tratta di un progetto di riferimento e dovrebbe essere modificato in base ai processi di produzione PCB specifici e ai requisiti termici. Il progetto dei pad mira a garantire filetti di saldatura affidabili e resistenza meccanica dopo la saldatura a rifusione.

5. Linee Guida per Saldatura e Assemblaggio

I valori massimi assoluti specificano una temperatura di saldatura (T_SOL) di 260°C per 10 secondi. Questo è in linea con i tipici profili di rifusione senza piombo. È cruciale seguire il profilo di rifusione raccomandato per l'assemblaggio PCB specifico per evitare danni termici. Il dispositivo deve essere conservato in condizioni appropriate (T_STG: -55°C a +125°C) prima dell'uso per mantenere la saldabilità.

6. Suggerimenti per l'Applicazione

6.1 Circuiti Applicativi Tipici

Le applicazioni principali elencate sono ricevitori di linea, sistemi di trasmissione dati, multiplexing dati, isolamento del feedback negli alimentatori switching, sostituzione di trasformatori di impulsi, interfacce per periferiche di computer e isolamento di massa logico ad alta velocità. In un circuito tipico, il lato di ingresso è pilotato da un segnale logico attraverso una resistenza di limitazione della corrente per impostare I_F. Il lato di uscita richiede un condensatore di bypass (0.1µF o maggiore, con buone caratteristiche alle alte frequenze) collegato il più vicino possibile tra il pin V_CCe il pin GND per garantire un funzionamento stabile e minimizzare il rumore.

6.2 Considerazioni di Progetto

• Disaccoppiamento dell'Alimentazione:L'uso obbligatorio di un condensatore di bypass locale sul lato di uscita è fondamentale per ottenere le prestazioni ad alta velocità specificate e l'immunità al rumore.
• Impostazione della Corrente di Ingresso:La corrente diretta (I_F) dovrebbe essere impostata in base alla velocità richiesta e alla I_FTgarantita. Operare ai 8mA raccomandati assicura un adeguato margine di rumore e velocità di commutazione.
• Considerazioni sul Carico:L'uscita può pilotare fino a 10 carichi CMOS standard. La scheda tecnica specifica le condizioni di test con I_O= ±4mA per V_OH/V_OL.
• Selezione del Canale:Scegliere tra EL083L (CMTI 5kV/µs) e EL086L (CMTI 10kV/µs) in base all'ambiente di rumore elettrico dell'applicazione.

7. Confronto e Differenziazione Tecnica

La serie EL08XL si differenzia grazie al suo design dual channel in un package SOP-8 standard, offrendo un risparmio di spazio sulla scheda rispetto a due dispositivi single channel. La velocità garantita di 15Mbit/s a 3.3V/5V è un indicatore di prestazioni chiave per le interfacce digitali moderne. L'alta Immunità Transitoria di Modo Comune, in particolare il valore di 10kV/µs dell'EL086L, fornisce prestazioni superiori in ambienti industriali e di conversione di potenza ad alto rumore rispetto ai fotocoupler standard. La conformità agli standard internazionali di sicurezza (UL, cUL, VDE, ecc.) e alle normative senza alogeni, RoHS e REACH la rende adatta ai mercati globali.

8. Domande Frequenti (Basate sui Parametri Tecnici)

D: Posso usare un'alimentazione a 5V per l'uscita se la mia logica è a 3.3V?

R: Lo stadio di uscita è compatibile con entrambi i livelli CMOS a 3.3V e 5V. Tuttavia, se si utilizza un V_CCa 5V, è necessario assicurarsi che il dispositivo logico ricevente sia tollerante ai 5V. Il V_OHsarà vicino a 5V.

D: Qual è lo scopo della specifica CMTI?

R: La CMTI misura la capacità del dispositivo di respingere transitori di tensione rapidi tra le masse di ingresso e uscita. Un'alta CMTI (es. 10kV/µs) impedisce che questi transitori causino commutazioni errate dell'uscita, il che è vitale negli azionamenti di motori, alimentatori e PLC industriali.

D: Come calcolo la resistenza in serie di ingresso?

R: R_serie= (V_driver- V_F) / I_F. Utilizzare V_Fdalla scheda tecnica (max 1.8V) e scegliere I_F(es. 8mA per le prestazioni complete). Assicurarsi che il driver possa erogare la corrente richiesta.

D: È necessario un pull-up/pull-down esterno sull'uscita?

R: No. L'uscita è uno stadio push-pull CMOS attivo, in grado sia di erogare che di assorbire corrente.

9. Caso Pratico di Progetto

Scenario:Isolare un segnale UART a 3.3V (115200 baud) tra un microcontrollore su una scheda rumorosa di controllo motore e un modulo di comunicazione su una scheda logica pulita.

Implementazione:Utilizzare un canale di un EL086L. Sul lato del microcontrollore, collegare il pin TX tramite una resistenza da 180Ω (per ~8mA di I_Fcon un driver a 3.3V) all'ingresso del fotocoupler (Anodo). Collegare il catodo a massa. Sul lato isolato, alimentare il pin V_CC(Pin 8) con 3.3V dall'alimentazione del modulo di comunicazione. Posizionare un condensatore ceramico da 0.1µF direttamente tra il Pin 8 (V_CC) e il Pin 5 (GND). Collegare l'uscita (Pin 7, V_OUT1) al pin RX del modulo di comunicazione. L'alta CMTI dell'EL086L garantisce l'integrità dei dati nonostante il rumore di massa proveniente dal driver del motore.

10. Principio di Funzionamento

Il dispositivo opera sul principio dell'isolamento ottico. Una corrente elettrica applicata al diodo emettitore di luce a infrarossi (LED) di ingresso lo induce a emettere luce. Questa luce attraversa una barriera di isolamento otticamente trasparente (tipicamente un polimero stampato). Dall'altro lato, un circuito integrato fotodetettore CMOS monolitico converte l'intensità della luce ricevuta nuovamente in un segnale elettrico. Questo IC CMOS include amplificazione, sagomatura e uno stadio di uscita push-pull per produrre una forma d'onda digitale pulita. Il percorso ottico fornisce l'isolamento galvanico, poiché non c'è connessione elettrica tra ingresso e uscita, solo un fascio di luce.

11. Tendenze del Settore

La tendenza nell'isolamento digitale è verso velocità più elevate, consumi energetici inferiori, package più piccoli e una maggiore integrazione. Sebbene i fotocoupler tradizionali come questa serie rimangano popolari per la loro semplicità e alta tensione di isolamento, stanno emergendo tecnologie alternative basate sull'accoppiamento capacitivo (utilizzando barriere di SiO₂) o magnetico (magnetoresistenza gigante). Queste possono offrire velocità più elevate, migliore accuratezza temporale e una durata più lunga poiché non hanno un LED che si degrada. Tuttavia, i fotocoupler ad alta tensione continuano a dominare nelle applicazioni che richiedono tensioni di isolamento di lavoro molto elevate (diversi kV) e affidabilità collaudata. L'integrazione di funzioni aggiuntive come la fornitura di potenza attraverso la barriera (convertitori DC-DC isolati) o più canali con classificazioni di sicurezza migliorate è anche una direzione di sviluppo chiave.
