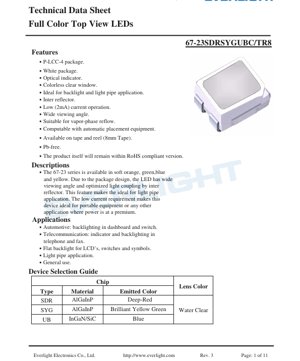

LED Full Color Top View Serie 67-23 - Package 3.2x2.8x1.9mm - Tensione Diretta 2.0-4.0V - Potenza 60-130mW - Documento Tecnico

1. Panoramica del Prodotto

La serie 67-23 rappresenta una famiglia di diodi emettitori di luce (LED) full-color, top-view, progettati per applicazioni a montaggio superficiale (SMD). Questi LED sono caratterizzati dal loro compatto package P-LCC-4 (Plastic Leaded Chip Carrier, 4 pin) con finestra trasparente incolore, che garantisce un pattern di emissione luminosa ampio e uniforme. La filosofia progettuale principale si concentra sul raggiungimento di prestazioni ottimali nei sistemi di retroilluminazione e guide luminose (light pipe), rendendoli ideali per applicazioni in cui spazio ed efficienza energetica sono critici.

I vantaggi fondamentali di questa serie includono il suo angolo di visione eccezionalmente ampio, favorito dal design del package e da un inter-riflettore integrato. Questa caratteristica assicura una luminanza uniforme su un'ampia area, aspetto cruciale per applicazioni di indicatori e retroilluminazione. Inoltre, i dispositivi sono progettati per funzionare a bassa corrente, con una corrente diretta tipica di 20mA e la capacità di operare fino a 2mA. Questo basso requisito di potenza li rende particolarmente adatti per l'elettronica portatile alimentata a batteria e altri dispositivi in cui la minimizzazione del consumo energetico è una priorità. La serie è disponibile in più colori emessi, tra cui rosso intenso, giallo-verde brillante e blu, consentendo implementazioni di design versatili.

2. Analisi Approfondita dei Parametri Tecnici

2.1 Caratteristiche Elettro-Ottiche

Le prestazioni di ogni variante di colore del LED sono definite da specifici parametri elettro-ottici misurati in condizioni standard di temperatura ambiente di 25°C e una corrente diretta (I_F) di 20mA.

• Intensità Luminosa (I_V):Questo parametro indica la luminosità percepita del LED. La variante Rosso Intenso (SDR) offre la massima intensità tipica a 112 mcd (millicandela). Le varianti Giallo-Verde Brillante (SYG) e Blu (UB) forniscono intensità tipiche rispettivamente di 20 mcd e 18 mcd. I progettisti devono considerare questi valori quando determinano il numero richiesto di LED per un obiettivo di luminanza specifico.
• Caratteristiche della Lunghezza d'Onda:Il colore della luce emessa è definito con precisione. Il LED Rosso Intenso ha una lunghezza d'onda di picco tipica (λ_p) di 650 nm e una lunghezza d'onda dominante (λ_d) di 639 nm. Il LED Giallo-Verde emette a 575 nm (picco) e 573 nm (dominante). Il LED Blu opera a 468 nm (picco) e 470 nm (dominante). La larghezza di banda spettrale (Δλ), che influenza la purezza del colore, è di circa 20 nm per i LED rosso e giallo-verde e 26 nm per il LED blu.
• Angolo di Visione (2θ_1/2):Una caratteristica chiave di questa serie è il suo angolo di visione di 120 gradi. Questo ampio angolo garantisce che il LED rimanga visibile da un'ampia gamma di prospettive, aspetto essenziale per indicatori su pannelli e retroilluminazione dove la posizione di visione dell'utente può variare.

2.2 Parametri Elettrici e Termici

Comprendere i limiti elettrici e il comportamento termico è cruciale per un design di circuito affidabile.

• Tensione Diretta (V_F):La caduta di tensione ai capi del LED durante il funzionamento. I LED rosso e giallo-verde hanno una V_Ftipica di 2.0V (max 2.4V), mentre il LED blu richiede una V_Ftipica più alta di 3.5V (max 4.0V). Questa differenza deve essere considerata nel circuito di pilotaggio, specialmente in design multicolore.
• Valori Massimi Assoluti:Sono limiti di stress che non devono essere superati in nessuna condizione per prevenire danni permanenti. I limiti chiave includono una tensione inversa (V_R) di 5V per tutti i colori. La massima corrente diretta continua (I_F) è di 25mA per rosso/giallo-verde e 30mA per blu. La corrente diretta di picco (I_FP) per funzionamento impulsivo (ciclo di lavoro 1/10 a 1kHz) è più alta, a 60mA per rosso/giallo-verde e 100mA per blu. La massima dissipazione di potenza (P_d) è di 60mW per rosso/giallo-verde e 130mW per blu, direttamente correlata alla gestione termica.
• Temperatura di Funzionamento e di Stoccaggio:I dispositivi sono classificati per un intervallo di temperatura di funzionamento (T_opr) da -40°C a +85°C e un intervallo di temperatura di stoccaggio (T_stg) da -40°C a +100°C, garantendo la funzionalità in ambienti ostili.
• Scarica Elettrostatica (ESD):La tolleranza ESD secondo il modello del corpo umano (HBM) è di 2000V per i LED rosso e giallo-verde e 1000V per il LED blu. Si raccomandano adeguate procedure di manipolazione ESD durante l'assemblaggio.

3. Spiegazione del Sistema di Binning

Il prodotto utilizza un sistema di binning per classificare i LED in base a parametri prestazionali chiave, garantendo coerenza all'interno di un lotto di produzione. L'etichetta sul nastro indica tre bin principali:

• CAT (Classe di Intensità Luminosa):Questo codice raggruppa i LED in base alla loro intensità luminosa misurata. I progettisti possono selezionare un bin CAT specifico per garantire un livello minimo di luminosità per la loro applicazione, aspetto vitale per ottenere un aspetto uniforme in array multi-LED.
• HUE (Classe di Lunghezza d'Onda Dominante):Questo bin categorizza i LED in base alla loro lunghezza d'onda dominante, che definisce il punto colore preciso. Selezionare un bin HUE ristretto è critico per applicazioni che richiedono un abbinamento cromatico preciso, come indicatori di stato o display multicolore dove la coerenza del colore è fondamentale.
• REF (Classe di Tensione Diretta):Questo codice ordina i LED in base alla loro caduta di tensione diretta. Utilizzare LED dello stesso bin REF può semplificare il design della resistenza limitatrice di corrente e aiutare a garantire una ripartizione uniforme della corrente quando più LED sono collegati in parallelo, promuovendo longevità e luminosità costante.

4. Analisi delle Curve di Prestazione

Sebbene dati grafici specifici siano referenziati nella scheda tecnica, le tipiche curve delle caratteristiche elettro-ottiche illustrerebbero generalmente la relazione tra parametri chiave. Queste tipicamente includono:

• Intensità Luminosa Relativa vs. Corrente Diretta (Curva I-V):Questa curva mostra come l'output luminoso aumenta con la corrente di pilotaggio. È tipicamente non lineare, e operare vicino alla corrente massima può offrire rendimenti decrescenti in luminosità mentre aumenta il calore e lo stress sul dispositivo.
• Tensione Diretta vs. Corrente Diretta:Questo grafico descrive la caratteristica di accensione del diodo. La tensione aumenta logaritmicamente con la corrente dopo che è stata raggiunta la tensione di soglia.
• Intensità Luminosa vs. Temperatura Ambiente:L'output luminoso del LED generalmente diminuisce all'aumentare della temperatura di giunzione. Comprendere questa derating è essenziale per applicazioni che operano ad alte temperature ambiente per garantire che la luminosità richiesta sia mantenuta.
• Distribuzione Spettrale:Un grafico dell'intensità relativa rispetto alla lunghezza d'onda, che mostra la forma e la larghezza dello spettro di emissione per ogni variante di colore.

5. Informazioni Meccaniche e di Confezionamento

5.1 Dimensioni e Layout del Package

Il LED è alloggiato in un package P-LCC-4 con dimensioni complessive di circa 3.2mm di lunghezza, 2.8mm di larghezza e 1.9mm di altezza (esclusa la lente a cupola). Il package presenta quattro terminali. Un diagramma top-view mostra chiaramente le connessioni anodo e catodo per ciascuno dei tre chip di colore (Rosso, Verde, Blu) all'interno del singolo package, aspetto cruciale per un corretto design dell'impronta PCB e l'orientamento durante l'assemblaggio. Viene fornito il land pattern raccomandato (design del pad di saldatura) per garantire la formazione affidabile del giunto saldato durante i processi di rifusione.

5.2 Identificazione della Polarità

La scheda tecnica include un diagramma che indica la polarità di ciascun chip. La corretta identificazione dell'anodo e del catodo per i diodi rosso, verde e blu è essenziale per prevenire una polarizzazione inversa durante il funzionamento, che potrebbe danneggiare il LED.

6. Linee Guida per Saldatura e Assemblaggio

Questi LED SMD sono compatibili con apparecchiature standard di posizionamento automatico e processi di saldatura.

• Saldatura a Rifusione:I dispositivi sono adatti per saldatura a rifusione a fase di vapore e a infrarossi. Il profilo di temperatura di saldatura massimo raccomandato ha un picco a 260°C per una durata non superiore a 10 secondi. Questo profilo deve essere rigorosamente rispettato per prevenire danni termici al package plastico e ai wire bond interni.
• Saldatura Manuale:Se è necessaria la saldatura manuale, la temperatura della punta del saldatore non deve superare i 350°C e il tempo di contatto dovrebbe essere limitato a 3 secondi o meno per terminale. Può essere utilizzato un dissipatore di calore sul terminale tra il giunto e il corpo del package.
• Stoccaggio e Manipolazione:I LED sono spediti in confezioni sensibili all'umidità. La busta non deve essere aperta finché i componenti non sono pronti per l'uso. Prima dell'apertura, le condizioni di stoccaggio dovrebbero essere 30°C/90%UR o inferiori. Dopo l'apertura, i componenti hanno una specifica "floor life" (tempo di esposizione alle condizioni ambientali di fabbrica) di 168 ore (7 giorni). Se questo tempo viene superato, potrebbe essere necessaria una procedura di baking prima della rifusione per prevenire il fenomeno del "popcorning" o delaminazione durante la saldatura.

7. Confezionamento e Informazioni per l'Ordine

I LED sono forniti su nastro e bobina per l'assemblaggio automatico. La larghezza del nastro portante è di 8mm. Ogni bobina standard contiene 2000 pezzi. L'etichetta della bobina contiene informazioni critiche tra cui il numero di parte del componente (CPN), la quantità (QTY), il numero di lotto (LOT NO) e i codici di binning specifici (CAT, HUE, REF) per i LED su quella bobina. Il confezionamento resistente all'umidità consiste nella bobina posta all'interno di una busta anti-umidità in laminato di alluminio insieme a un essiccante e una carta indicatrice di umidità per proteggere i componenti durante lo stoccaggio e il trasporto.

8. Raccomandazioni per l'Applicazione

8.1 Scenari Applicativi Tipici

• Interni Auto:Retroilluminazione per gruppi strumenti del cruscotto, interruttori di controllo e pulsanti dei sistemi di infotainment.
• Apparecchiature di Telecomunicazione:Indicatori di stato e retroilluminazione tastiera in telefoni fissi, dispositivi mobili e fax.
• Elettronica di Consumo:Retroilluminazione per display LCD negli elettrodomestici, illuminazione piatta per simboli su pannelli di controllo e luci indicatrici generali.
• Sistemi Light Pipe/Guide Luminose:L'ampio angolo di visione e il design con inter-riflettore rendono questi LED eccezionalmente efficaci per accoppiare la luce in guide luminose in acrilico o policarbonato, consentendo l'illuminazione di etichette, pulsanti o sovrapposizioni grafiche dal bordo.

8.2 Considerazioni e Precauzioni di Progettazione

• Limitazione di Corrente:Èobbligatorioutilizzare una resistenza limitatrice di corrente esterna in serie con ogni LED o stringa di LED. La tensione diretta del LED ha un coefficiente di temperatura negativo e una tolleranza di produzione. Un leggero aumento della tensione di alimentazione senza una resistenza in serie può causare un grande, potenzialmente distruttivo, aumento della corrente diretta. Il valore della resistenza può essere calcolato usando la Legge di Ohm: R = (V_{alimentazione}- V_F) / I_F.
• Gestione Termica:Sebbene la dissipazione di potenza sia bassa, garantire un'adeguata area di rame sul PCB attorno al pad termico (se applicabile) o ai terminali può aiutare a dissipare il calore, specialmente in ambienti ad alta temperatura o quando si pilota a corrente massima o vicino ad essa. Questo aiuta a mantenere l'output luminoso e l'affidabilità a lungo termine.
• Protezione ESD:Implementare precauzioni ESD standard durante la manipolazione e l'assemblaggio. Considerare l'aggiunta di diodi di soppressione di tensione transiente (TVS) o altri circuiti di protezione su linee sensibili se l'applicazione è in un ambiente soggetto a scariche statiche.

9. Affidabilità e Garanzia di Qualità

La scheda tecnica delinea una serie completa di test di affidabilità eseguiti per garantire la robustezza del prodotto sotto vari stress ambientali e operativi. Questi test sono condotti con un livello di confidenza del 90% e una Percentuale di Difettosi Tollerata per Lotto (LTPD) del 10%. Gli elementi di test chiave includono:

• Resistenza alla Saldatura a Rifusione (260°C)
• Ciclo Termico (-40°C a +100°C)
• Shock Termico (-10°C a +100°C)
• Stoccaggio ad Alta Temperatura (100°C)
• Stoccaggio a Bassa Temperatura (-40°C)
• Vita Operativa in CC (1000 ore a 20mA)
• Stoccaggio ad Alta Temperatura/Alta Umidità (85°C/85% UR)

Il superamento di questi severi test convalida l'idoneità del LED per applicazioni impegnative, inclusi usi automobilistici e industriali.

10. Confronto e Differenziazione Tecnica

La serie 67-23 si differenzia sul mercato attraverso diverse caratteristiche chiave. Rispetto ai LED top-view standard, il suo inter-riflettore integrato e l'ottica del package sono specificamente ottimizzati per l'efficienza di accoppiamento con le guide luminose, riducendo le perdite ottiche. La capacità di operare efficacemente a correnti molto basse (fino a 2mA) è un vantaggio significativo per design ultra-basso consumo, una caratteristica non sempre enfatizzata nei prodotti concorrenti. Inoltre, offrire tre distinti colori primari in un unico, compatto package P-LCC-4 fornisce flessibilità di progettazione per applicazioni di indicatori full-color senza richiedere spazio PCB aggiuntivo per LED monocromatici separati.

11. Domande Frequenti (FAQ)

D: Posso pilotare questi LED senza una resistenza limitatrice di corrente se il mio alimentatore è regolato con precisione alla tensione diretta tipica del LED?

R:No.Questo è fortemente sconsigliato e probabilmente porterebbe al guasto del LED. La tensione diretta varia con la temperatura e da unità a unità. Anche una piccola deviazione positiva nella tensione di alimentazione può causare una corrente eccessiva. Utilizzare sempre una resistenza in serie o un driver LED a corrente costante dedicato.

D: Qual è lo scopo dei codici di binning (CAT, HUE, REF)?

R: Il binning garantisce coerenza elettrica e ottica. Ad esempio, se l'uniformità del colore visivo è critica in un array, è necessario specificare un bin HUE ristretto. Se la coerenza della luminosità è fondamentale, specificare un bin CAT. L'uso di parti binnate previene differenze evidenti tra i LED nel prodotto finale.

D: Come interpreto la "floor life" di 168 ore?

R: Dopo l'apertura della busta anti-umidità, i componenti assorbono umidità dall'aria. Se vengono sottoposti a saldatura a rifusione dopo aver assorbito troppa umidità (oltre la floor life di 168 ore), il rapido riscaldamento può causare pressione interna del vapore, portando alla rottura del package ("popcorning"). Se la floor life viene superata, i componenti devono essere sottoposti a baking secondo l'appropriato standard IPC/JEDEC (es. 125°C per 24 ore) per rimuovere l'umidità prima della saldatura.

12. Esempio di Caso Studio di Progettazione

Scenario: Progettazione di un pannello a membrana retroilluminato per un dispositivo medico.

Requisiti:Retroilluminazione bianca uniforme per più pulsanti, consumo energetico ultra-basso per la durata della batteria e funzionamento affidabile.

Implementazione:Un pannello guida luce (LGP) in acrilico trasparente è progettato per posizionarsi dietro la sovrapposizione grafica. Diversi LED della serie 67-23 Blu (UB) e Giallo-Verde (SYG) sono posizionati lungo il bordo del LGP. L'ampio angolo di visione di 120 gradi dei LED garantisce un accoppiamento efficiente della luce nel bordo dell'acrilico. La luce viene poi diffusa uniformemente sulle aree dei pulsanti da micro-caratteristiche stampate sul LGP. Miscelando la luce blu e giallo-verde nella giusta proporzione (pilotata da circuiti separati controllati PWM), si può ottenere una retroilluminazione bianca neutra. La bassa corrente operativa minima di 2mA consente di attenuare la retroilluminazione a livelli molto bassi per l'uso notturno, estendendo significativamente la durata della batteria. Il package P-LCC-4 consente un layout PCB compatto attorno al bordo del dispositivo.

13. Principio Operativo

I diodi emettitori di luce sono dispositivi a semiconduttore che emettono luce attraverso l'elettroluminescenza. Quando una tensione diretta viene applicata attraverso la giunzione p-n, gli elettroni del materiale di tipo n si ricombinano con le lacune del materiale di tipo p nella regione attiva. Questo processo di ricombinazione rilascia energia sotto forma di fotoni (luce). La specifica lunghezza d'onda (colore) della luce emessa è determinata dal bandgap energetico dei materiali semiconduttori utilizzati nella regione attiva. La serie 67-23 utilizza diversi sistemi di materiali: AlGaInP per i chip rosso e giallo-verde, e InGaN/SiC per il chip blu. La lente del package e il riflettore interno sono poi utilizzati per modellare e dirigere la luce emessa nel pattern di visione desiderato.

14. Tendenze Tecnologiche e Contesto

Lo sviluppo di LED come la serie 67-23 fa parte di tendenze più ampie nell'optoelettronica. C'è una spinta continua verso una maggiore efficienza (più lumen per watt), che consente un output più luminoso a parità di potenza o lo stesso output a potenza inferiore, entrambi vantaggiosi per applicazioni portatili e attente all'energia. La miniaturizzazione del package è un'altra tendenza chiave, che consente l'integrazione dei LED in dispositivi sempre più piccoli. Inoltre, c'è una crescente domanda di LED con caratteristiche cromatiche precise e consistenti per soddisfare le esigenze di applicazioni avanzate di display e segnalazione. L'enfasi sugli ampi angoli di visione e la compatibilità con le guide luminose riflette la crescente importanza delle interfacce uomo-macchina (HMI) sofisticate nei prodotti automobilistici, industriali e di consumo, dove un'illuminazione uniforme e attraente è un elemento di design chiave.
