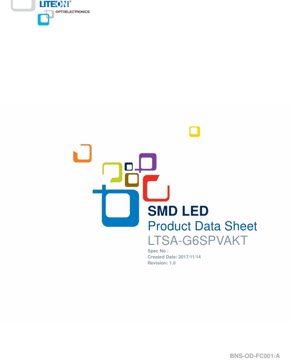

SMD LED Ambra AlInGaP con Angolo di Visione di 120 Gradi - Scheda Tecnica delle Caratteristiche Elettriche e Ottiche - Documento Tecnico in Italiano

1. Panoramica del Prodotto

Questo documento fornisce le specifiche tecniche complete per un LED (Light Emitting Diode) ad alta luminosità a montaggio superficiale (SMD) che utilizza un materiale semiconduttore in Fosfuro di Alluminio, Indio e Gallio (AlInGaP) per produrre una luce di colore ambra. Il dispositivo è alloggiato in un package con lente trasparente, progettato specificamente per processi di assemblaggio automatizzati e applicazioni in cui i vincoli di spazio sono una preoccupazione primaria.

1.1 Vantaggi Principali e Mercato di Riferimento

L'applicazione principale di questo LED è nel settore automotive, in particolare per l'illuminazione degli accessori del veicolo. Il suo design privilegia la compatibilità con le moderne tecniche di produzione, inclusi i macchinari automatici pick-and-place e i processi di saldatura a rifusione a infrarossi (IR) senza piombo. Le caratteristiche chiave che ne supportano l'uso in ambienti impegnativi includono la conformità alle direttive RoHS (Restrizione delle Sostanze Pericolose), il precondizionamento agli standard di sensibilità all'umidità JEDEC Livello 3 e l'imballaggio su nastro standard da 12mm e bobine da 7 pollici per una gestione efficiente.

2. Analisi Approfondita dei Parametri Tecnici

Una comprensione approfondita dei limiti operativi e delle prestazioni del dispositivo in condizioni standard è fondamentale per una progettazione del circuito affidabile.

2.1 Valori Massimi Assoluti

Questi valori definiscono i limiti di stress oltre i quali può verificarsi un danno permanente al dispositivo. Il funzionamento a questi limiti non è garantito. I valori chiave includono una dissipazione di potenza massima di 500 mW, una corrente diretta di picco di 400 mA (in condizioni pulsate con un duty cycle di 1/10 e una larghezza di impulso di 0.1ms) e un intervallo operativo di corrente diretta continua da 5 mA a 200 mA. Il dispositivo è classificato per un intervallo di temperatura operativa e di stoccaggio da -40°C a +100°C. Può resistere alla saldatura a rifusione IR a una temperatura di picco di 260°C per un massimo di 10 secondi.

2.2 Caratteristiche Termiche

Una gestione termica efficace è essenziale per le prestazioni e la longevità del LED. La resistenza termica giunzione-ambiente (RθJA) è tipicamente di 50 °C/W quando misurata su un substrato FR4 da 1.6mm di spessore con una piazzola di rame di 16mm². La resistenza termica giunzione-punto di saldatura (RθJS) è tipicamente di 30 °C/W, fornendo un percorso più diretto per la dissipazione del calore nel circuito stampato (PCB). La temperatura massima ammissibile della giunzione (Tj) è di 125°C.

2.3 Caratteristiche Elettriche e Ottiche

Misurate a una temperatura ambiente (Ta) di 25°C e una corrente diretta (IF) di 140 mA, il dispositivo presenta le seguenti prestazioni tipiche. L'intensità luminosa (Iv) varia da un minimo di 7.1 candela (cd) a un massimo di 11.2 cd. Presenta un ampio angolo di visione (2θ½) di 120 gradi, definito come l'angolo fuori asse in cui l'intensità luminosa scende alla metà del valore assiale. L'emissione luminosa è caratterizzata da una lunghezza d'onda di picco (λP) di 625 nm e una lunghezza d'onda dominante (λd) tra 612 nm e 624 nm, che definisce il suo colore ambra. La larghezza di banda spettrale (Δλ) è di circa 18 nm. Dal punto di vista elettrico, la tensione diretta (VF) varia da 1.90V a 2.50V a 140 mA, e la corrente inversa (IR) è al massimo di 10 μA a una tensione inversa (VR) di 12V.

3. Spiegazione del Sistema di Binning

Per garantire la coerenza di colore e luminosità nella produzione, i LED vengono suddivisi in bin di prestazione. Questo dispositivo utilizza un sistema a tre codici (es. F/EA/3) stampato sull'etichetta.

3.1 Binning della Tensione Diretta (Vf)

I LED sono classificati in quattro bin di tensione (C, D, E, F) in base alla loro tensione diretta a 140 mA, con ciascun bin che ha un intervallo di 0.15V e una tolleranza di ±0.1V. Ad esempio, il bin 'F' include LED con Vf tra 2.35V e 2.50V.

3.2 Binning dell'Intensità Luminosa (Iv)

Sono definiti due bin di intensità (EA, EB). Il bin 'EA' copre un'intensità luminosa da 7.1 cd a 9.0 cd (circa 19.5 a 24.8 lumen), mentre il bin 'EB' copre da 9.0 cd a 11.2 cd (circa 24.8 a 31.6 lumen). La tolleranza su ciascun bin di intensità è dell'±11%.

3.3 Binning della Lunghezza d'Onda Dominante (Wd)

Il colore ambra è controllato attraverso tre bin di lunghezza d'onda (2, 3, 4). Il bin '2' è per 612-616 nm, il bin '3' per 616-620 nm e il bin '4' per 620-624 nm. La tolleranza per ciascun bin di lunghezza d'onda è di ±1 nm.

4. Analisi delle Curve di Prestazione

I dati grafici forniscono informazioni sul comportamento del dispositivo in condizioni variabili.

4.1 Distribuzione Spaziale (Diagramma di Radiazione)

Il diagramma polare fornito illustra la distribuzione spaziale dell'intensità luminosa. La curva conferma l'angolo di visione di 120 gradi, mostrando un pattern di fascio ampio e uniforme tipico dei LED con lente a cupola trasparente, adatto per applicazioni che richiedono un'illuminazione di area ampia piuttosto che un punto focalizzato.

4.2 Corrente Diretta vs. Tensione Diretta & Intensità Luminosa

Sebbene le specifiche curve IV e LI siano menzionate ma non visualizzate nell'estratto, una tipica analisi coinvolgerebbe l'esame della relazione tra corrente diretta (IF) e tensione diretta (VF), che è non lineare. Allo stesso modo, la curva dell'intensità luminosa rispetto alla corrente diretta mostra tipicamente un aumento sub-lineare, dove l'efficienza può diminuire a correnti molto elevate a causa degli effetti termici. I progettisti utilizzano queste curve per selezionare correnti di pilotaggio appropriate per ottenere la luminosità desiderata, gestendo al contempo la dissipazione di potenza e l'efficienza.

5. Informazioni Meccaniche e sul Package

5.1 Dimensioni del Dispositivo e Polarità

Il disegno del package (riferito nella scheda tecnica) fornisce le dimensioni meccaniche critiche in millimetri, con una tolleranza standard di ±0.2 mm salvo diversa specifica. Una nota di progettazione cruciale è che il terminale dell'ANODO funge anche da dissipatore di calore primario per il LED. L'identificazione corretta dell'anodo e del catodo (tipicamente indicata da una marcatura sul package o da una differenza nella forma/dimensione del terminale) è essenziale per una corretta connessione elettrica.

5.2 Progetto Consigliato delle Piazzole PCB

Viene fornito un diagramma del land pattern per guidare il layout del PCB per la saldatura a rifusione IR. Rispettare questa geometria consigliata delle piazzole è vitale per ottenere giunti di saldatura affidabili, garantire una corretta connessione termica ed elettrica e gestire il percorso di dissipazione del calore dalla piazzola termica del LED (anodo) al PCB.

6. Linee Guida per Saldatura, Assemblaggio e Manipolazione

6.1 Profilo di Saldatura a Rifusione IR

La scheda tecnica specifica un profilo di rifusione IR senza piombo conforme a J-STD-020. I parametri chiave includono una fase di preriscaldamento, una velocità di rampa di temperatura definita, una temperatura massima del corpo non superiore a 260°C e un tempo sopra il liquidus (TAL) appropriato per la pasta saldante utilizzata. Seguire questo profilo è fondamentale per prevenire shock termici e danni al package o al die del LED.

6.2 Stoccaggio e Sensibilità all'Umidità

Questo prodotto è classificato come Livello di Sensibilità all'Umidità (MSL) 2A secondo JEDEC J-STD-020. Quando la busta anti-umidità è sigillata, dovrebbe essere conservata a ≤30°C e ≤70% UR, con un periodo di utilizzo consigliato di un anno. Una volta aperta la busta, i LED dovrebbero essere conservati a ≤30°C e ≤60% UR e dovrebbero essere saldati entro un anno. Per i componenti conservati fuori busta per periodi prolungati (>1 anno), si consiglia una cottura a 60°C per almeno 48 ore prima dell'assemblaggio per rimuovere l'umidità assorbita e prevenire il fenomeno del \"popcorning\" durante la rifusione.

6.3 Pulizia

Se è necessaria la pulizia dopo la saldatura, dovrebbero essere utilizzati solo solventi specificati. La scheda tecnica raccomanda l'immersione in alcol etilico o isopropilico a temperatura ambiente per meno di un minuto. Prodotti chimici non specificati potrebbero danneggiare la lente epossidica o il package del LED.

7. Imballaggio e Informazioni per l'Ordine

7.1 Specifiche del Nastro e della Bobina

I LED sono forniti su nastro portante goffrato da 12mm di larghezza avvolto su bobine da 7 pollici (178mm) di diametro. La quantità standard per bobina è di 1000 pezzi. Il nastro utilizza una copertura superiore per sigillare le tasche vuote. L'imballaggio segue gli standard ANSI/EIA-481. Per quantità residue, è disponibile una confezione minima di 500 pezzi.

8. Note Applicative e Considerazioni di Progettazione

8.1 Uso Previsto e Limitazioni

Questo LED è progettato per apparecchiature elettroniche ordinarie, incluse le specifiche applicazioni per accessori automotive. Non è destinato all'uso in sistemi critici per la sicurezza o di supporto vitale (es. aviazione, dispositivi medici) senza preventiva consultazione e qualifica specifica. Per tali applicazioni ad alta affidabilità, sono richiesti prodotti specializzati con le opportune certificazioni.

8.2 Considerazioni sulla Progettazione del Circuito

1. Limitazione della Corrente:I LED sono dispositivi pilotati in corrente. Un resistore in serie o un circuito driver a corrente costante è obbligatorio per limitare la corrente diretta nell'intervallo DC di 5-200 mA e prevenire danni da sovracorrente. La corrente scelta influenzerà direttamente la luminosità, la tensione diretta e la temperatura di giunzione.
2. Gestione Termica:Per mantenere prestazioni e longevità, la temperatura massima di giunzione di 125°C non deve essere superata. Ciò richiede un'attenta progettazione del PCB: utilizzare la dimensione consigliata della piazzola, incorporare via termiche sotto la piazzola dell'anodo per condurre il calore agli strati interni o inferiori di rame e garantire un adeguato flusso d'aria nell'applicazione finale.
3. Protezione dalla Tensione Inversa:Il dispositivo ha una tensione inversa massima nominale di 12V (solo per scopi di test) e non è progettato per funzionare in polarizzazione inversa. Nei circuiti in cui è possibile una tensione inversa (es. accoppiamento AC o in array serie/parallelo), è necessaria una protezione esterna come un diodo in parallelo.

9. Confronto Tecnico e Differenziazione

Rispetto alle tecnologie più vecchie come i LED ambra in Fosfuro di Arseniuro di Gallio (GaAsP), questo dispositivo basato su AlInGaP offre un'efficienza luminosa significativamente più alta e una migliore stabilità del colore e dell'output in funzione della temperatura. L'angolo di visione di 120 gradi fornito dalla lente trasparente offre un'illuminazione più ampia e uniforme rispetto ai LED con lenti diffuse o a angolo stretto, rendendolo adatto per applicazioni di indicatori e retroilluminazione dove è necessaria un'ampia visibilità. La sua compatibilità con l'assemblaggio SMT automatizzato e i profili di rifusione IR standard lo differenzia dai LED a foro passante, consentendo una produzione a volume più elevato e costo inferiore.

10. Domande Frequenti (Basate sui Parametri Tecnici)

D: Qual è la differenza tra lunghezza d'onda di picco e lunghezza d'onda dominante?
R: La lunghezza d'onda di picco (λP) è la singola lunghezza d'onda alla quale lo spettro di emissione ha la massima intensità. La lunghezza d'onda dominante (λd) è la singola lunghezza d'onda della luce monocromatica che, combinata con un riferimento bianco specificato, corrisponde al colore percepito del LED. La λd è più rilevante per la specifica del colore nelle applicazioni.

D: Posso pilotare questo LED con un'alimentazione da 3.3V senza un resistore limitatore di corrente?
R: No. Con una Vf tipica di circa 2.2V, collegarlo direttamente a 3.3V causerebbe un flusso di corrente eccessivo, probabilmente superando il massimo di 200 mA e distruggendo il LED. È sempre richiesto un resistore in serie o un driver a corrente costante.

D: Perché l'anodo è anche il dissipatore di calore?
R: In molti package LED SMD, uno dei terminali elettrici (spesso l'anodo) è fisicamente più grande e collegato a una piazzola termica sotto il chip. Questo design fornisce un percorso a bassa resistenza per il flusso di calore dalla giunzione semiconduttrice verso il PCB, migliorando le prestazioni termiche.

D: Cosa significa \"precondizionamento a JEDEC livello 3\"?
R: Significa che i LED sono stati sottoposti a un test standardizzato di assorbimento di umidità e simulazione di rifusione (JEDEC Livello 3) durante la qualifica. Ciò garantisce che possano resistere all'umidità e al calore di un tipico processo di rifusione dopo essere stati esposti a un ambiente di fabbrica per un periodo specificato (168 ore).

11. Esempio di Applicazione Pratica

Scenario: Illuminazione del Cruscotto per un Accessorio Veicolo
Un progettista sta creando un pannello di controllo illuminato per un accessorio automotive aftermarket. Richiede un indicatore ambra resistente e luminoso per un pulsante di selezione della modalità. Seleziona questo LED per la sua idoneità automotive, l'ampio angolo di visione (che garantisce la visibilità da varie posizioni del guidatore) e la compatibilità con l'assemblaggio PCB automatizzato. Nel suo design, essi:
1. Utilizzano un driver IC a corrente costante impostato a 140 mA per garantire una luminosità uniforme su tutte le unità e compensare le lievi variazioni di Vf.
2. Progettano il PCB con l'esatto land pattern consigliato, includendo un gruppo di via termiche sotto la piazzola dell'anodo collegato a un ampio piano di massa su uno strato interno per la diffusione del calore.
3. Specificano il codice bin F/EB/3 al loro fornitore per garantire un controllo stretto sul colore (lunghezza d'onda dominante 620-624 nm) e un'alta luminosità (9.0-11.2 cd).
4. Seguono il profilo di rifusione J-STD-020 durante la produzione e implementano le corrette procedure di manipolazione per i componenti MSL 2A.

12. Introduzione al Principio Tecnologico

Questo LED si basa su un materiale semiconduttore in Fosfuro di Alluminio, Indio e Gallio (AlInGaP) cresciuto su un substrato. Quando una tensione diretta viene applicata attraverso la giunzione p-n, elettroni e lacune vengono iniettati nella regione attiva dove si ricombinano. Questo processo di ricombinazione rilascia energia sotto forma di fotoni (luce). La specifica lunghezza d'onda (colore) della luce emessa è determinata dall'energia del bandgap del materiale AlInGaP, che viene ingegnerizzata durante il processo di crescita del cristallo per produrre luce ambra (~612-624 nm). La lente epossidica trasparente incapsula il die semiconduttore, fornisce protezione ambientale e modella la luce emessa nel pattern di radiazione desiderato (angolo di visione di 120 gradi in questo caso).

13. Tendenze e Sviluppi del Settore

La tendenza generale nei LED SMD per l'automotive e l'illuminazione generale è verso una maggiore efficacia (più lumen per watt), un miglioramento della coerenza e stabilità del colore in funzione della temperatura e della durata, e un aumento della densità di potenza in package più piccoli. C'è anche una spinta verso un'adozione più ampia di tecniche di packaging avanzate per migliorare le prestazioni termiche. Per i segnali ambra, l'AlInGaP rimane la tecnologia ad alta efficienza dominante. La ricerca continua su materiali di prossima generazione come i semiconduttori perovskite per potenziali applicazioni future, ma si prevede che l'AlInGaP rimarrà prevalente nel settore automotive grazie alla sua affidabilità, prestazioni e convenienza comprovate.
