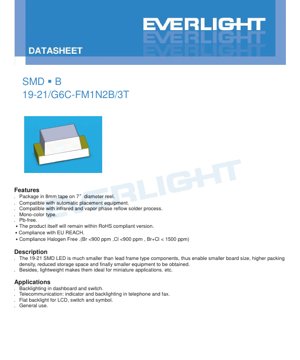

Scheda Tecnica LED SMD 19-21/G6C-FM1N2B/3T - Dimensione 2.0x1.25x0.8mm - Tensione 1.75-2.35V - Colore Giallo-Verde Brillante - Documento Tecnico in Italiano

1. Panoramica del Prodotto

Il LED SMD 19-21 è un dispositivo a montaggio superficiale compatto, progettato per applicazioni elettroniche moderne che richiedono un'alta densità di componenti e prestazioni affidabili. Questo LED utilizza la tecnologia del chip AlGaInP per produrre un'emissione luminosa di colore giallo-verde brillante. I suoi principali vantaggi includono un ingombro significativamente ridotto rispetto ai LED tradizionali con piedini, consentendo progetti PCB più piccoli e prodotti finali più compatti. La costruzione leggera lo rende inoltre ideale per applicazioni miniaturizzate e portatili dove spazio e peso sono vincoli critici.

Questo componente è pienamente conforme alle direttive RoHS, REACH UE e prive di alogeni, garantendo la sua idoneità per i mercati globali con normative ambientali stringenti. È confezionato su nastro da 8mm avvolto su bobine da 7 pollici di diametro, rendendolo completamente compatibile con le attrezzature di assemblaggio automatico pick-and-place ad alta velocità, ottimizzando così il processo produttivo.

1.1 Caratteristiche e Vantaggi Principali

• Package Miniaturizzato:Il formato SMD consente dimensioni del circuito stampato molto più ridotte e una maggiore densità di impaccamento rispetto ai componenti con piedini.
• Adatto all'Automazione:Fornito in confezione nastro-bobina compatibile con le macchine standard di posizionamento automatico.
• Saldatura Robusta:Compatibile con i processi di saldatura a rifusione a infrarossi e a fase di vapore.
• Conformità Ambientale:Il prodotto è privo di piombo, conforme RoHS, conforme REACH e privo di alogeni (Br <900 ppm, Cl <900 ppm, Br+Cl < 1500 ppm).
• Tipo Monocromatico:Emette un singolo colore giallo-verde brillante e consistente.

1.2 Applicazioni Target

Questo LED è versatile e trova impiego in vari ruoli di illuminazione e indicazione, tra cui:

• Retroilluminazione per cruscotti automobilistici, interruttori e pannelli di controllo.
• Indicatori di stato e retroilluminazione tastiere in dispositivi di telecomunicazione come telefoni e fax.
• Unità di retroilluminazione piatta per display LCD, pannelli interruttori e simboli.
• Luci indicatrici per uso generale in elettronica di consumo, controlli industriali e strumentazione.

2. Specifiche Tecniche e Interpretazione Obiettiva

2.1 Valori Massimi Assoluti

Questi valori definiscono i limiti di stress oltre i quali può verificarsi un danno permanente al dispositivo. Il funzionamento a questi limiti o oltre non è garantito.

Il valore di tensione inversa di 5V è relativamente basso, sottolineando che questo LED non è progettato per funzionamento in polarizzazione inversa e richiede protezione nei circuiti dove è possibile una tensione inversa. Il valore di corrente diretta di 25mA è standard per piccoli LED SMD. Il valore ESD di 2000V (HBM) indica che dovrebbero essere osservate le normali precauzioni di manipolazione. L'ampio intervallo di temperatura di esercizio da -40°C a +85°C lo rende adatto per ambienti automobilistici e industriali.2.2 Caratteristiche Elettro-Ottiche

Questi parametri sono misurati a una corrente diretta (IF) di 20mA e una temperatura ambiente (Ta) di 25°C, rappresentando le condizioni operative tipiche.

Parametro

L'intervallo di intensità luminosa è ampio (18-45 mcd), gestito attraverso un sistema di binning (dettagliato in seguito). Il tipico angolo di visione di 100 gradi fornisce un pattern di emissione ampio adatto per retroilluminazione e indicazione diffusa. La lunghezza d'onda dominante di 570-574.5 nm posiziona l'emissione saldamente nella regione giallo-verde dello spettro visibile. L'intervallo di tensione diretta da 1.75V a 2.35V è relativamente basso, tipico della tecnologia AlGaInP, il che aiuta a minimizzare il consumo energetico. La nota dichiara esplicitamente che il dispositivo non è progettato per funzionamento inverso; il valore VR è solo per test IR.3. Spiegazione del Sistema di Binning

Per garantire la coerenza nella produzione di massa, i LED vengono suddivisi in bin di prestazione. Ciò consente ai progettisti di selezionare componenti che soddisfano criteri specifici per luminosità, colore e caratteristiche elettriche.

3.1 Binning dell'Intensità Luminosa

Codice Bin

Il codice CAT sull'etichetta della confezione corrisponde a questo bin. Selezionare un bin più alto (es. N2) garantisce una luminosità minima maggiore, cruciale per applicazioni che richiedono uniformità di luminosità del pannello o visibilità a lunga distanza.3.2 Binning della Lunghezza d'Onda Dominante

Codice Bin

Il codice HUE sull'etichetta si riferisce a questo bin di cromaticità/lunghezza d'onda. Un controllo più stretto della lunghezza d'onda (intervalli di bin più piccoli) è essenziale per applicazioni dove la coerenza del colore tra più LED è critica, come nei display multi-segmento o array di indicatori a colore abbinato.3.3 Binning della Tensione Diretta

Codice Bin

Il codice REF indica il bin di tensione. Utilizzare LED dello stesso bin di tensione può aiutare a garantire una distribuzione di corrente più uniforme quando più LED sono collegati in parallelo, prevenendo il sovraccarico di alcuni LED.4. Analisi delle Curve di Prestazione

La scheda tecnica fornisce diverse curve caratteristiche tipiche che illustrano il comportamento del dispositivo in condizioni variabili.

4.1 Intensità Luminosa Relativa vs. Corrente Diretta

Questa curva mostra che l'emissione luminosa aumenta con la corrente diretta ma in una relazione non lineare. Pilotare il LED oltre i 20mA consigliati può dare rendimenti decrescenti in luminosità mentre aumenta significativamente la dissipazione di potenza e la temperatura di giunzione, potenzialmente riducendo la durata di vita.

4.2 Intensità Luminosa Relativa vs. Temperatura Ambiente

La curva dimostra il coefficiente di temperatura negativo dell'intensità luminosa. All'aumentare della temperatura ambiente, l'emissione luminosa diminuisce. Questa è una considerazione critica per progetti che operano in ambienti ad alta temperatura; può essere necessario un derating o una gestione termica per mantenere i livelli di luminosità richiesti.

4.3 Curva di Derating della Corrente Diretta

Questo grafico definisce la corrente diretta massima ammissibile in funzione della temperatura ambiente. Per prevenire il surriscaldamento e garantire l'affidabilità, la corrente diretta deve essere ridotta quando si opera ad alte temperature ambientali. Il rispetto di questa curva è essenziale per l'affidabilità a lungo termine.

4.4 Tensione Diretta vs. Corrente Diretta

La curva IV mostra la relazione esponenziale tipica di un diodo. La tensione diretta aumenta con la corrente. La pendenza della curva nella regione operativa informa sulla tensione di pilotaggio necessaria e aiuta a calcolare i valori delle resistenze in serie per la limitazione della corrente.

4.5 Distribuzione Spettrale e Pattern di Radiazione

Il grafico dello spettro conferma la natura monocromatica con un picco attorno a 575nm e una larghezza di banda tipica di 20nm. Il diagramma del pattern di radiazione illustra il profilo di emissione di tipo Lambertiano con l'angolo di visione di 100 gradi, mostrando come l'intensità varia con l'angolo rispetto all'asse centrale.

5. Informazioni Meccaniche e sul Package

5.1 Dimensioni del Package

Il package 19-21 ha dimensioni nominali di 2.0mm (lunghezza) x 1.25mm (larghezza) x 0.8mm (altezza). Il disegno specifica tolleranze di ±0.1mm salvo diversa indicazione. Un chiaro segno del catodo è indicato sul package, essenziale per il corretto orientamento durante l'assemblaggio. Il land pattern (footprint) consigliato sul PCB dovrebbe essere progettato secondo queste dimensioni per garantire una corretta saldatura e stabilità meccanica.

5.2 Identificazione della Polarità

La polarità corretta è essenziale per il funzionamento del LED. Il package presenta una marcatura distinta (tipicamente una tacca, un punto o un angolo smussato) per identificare il terminale catodo. I progettisti devono assicurarsi che la serigrafia del PCB e la documentazione di assemblaggio riflettano chiaramente questo orientamento per prevenire l'installazione inversa.

6. Linee Guida per Saldatura e Assemblaggio

Una corretta manipolazione e saldatura sono fondamentali per mantenere le prestazioni e l'affidabilità del LED.

6.1 Magazzinaggio e Sensibilità all'Umidità

Prima dell'Uso:

• Non aprire la busta barriera anti-umidità fino al momento dell'assemblaggio.Dopo l'Apertura:
• Utilizzare entro 168 ore (7 giorni). Conservare i componenti non utilizzati a ≤30°C e ≤60% UR.Ribaking:
• Se il tempo di magazzinaggio viene superato o l'essiccante indica ingresso di umidità, eseguire il baking a 60±5°C per 24 ore prima dell'uso.6.2 Profilo di Saldatura a Rifusione (Senza Piombo)

Il profilo consigliato è cruciale per formare giunzioni saldate affidabili senza danneggiare il LED.

Preriscaldamento:

• 150-200°C per 60-120 secondi.Tempo Sopra Liquido (217°C):
• 60-150 secondi.Temperatura di Picco:
• Massimo 260°C, mantenuta per non più di 10 secondi.Velocità di Riscaldamento:
• Massimo 6°C/sec fino a 255°C.Velocità di Raffreddamento:
• Massimo 3°C/sec.Limite:
• La saldatura a rifusione non dovrebbe essere eseguita più di due volte.6.3 Precauzioni per Saldatura Manuale

Se la saldatura manuale è inevitabile, è necessaria estrema cura:

Utilizzare un saldatore con temperatura della punta <350°C.

• Limitare il tempo di contatto a ≤3 secondi per terminale.
• Utilizzare un saldatore con potenza ≤25W.
• Lasciare un intervallo minimo di 2 secondi tra la saldatura di ciascun terminale.
• 6.4 Protezione dalla Corrente e Riparazione

Limitazione della Corrente:

Una resistenza in serie esterna è obbligatoria. La caratteristica IV esponenziale del LED significa che un piccolo aumento di tensione può causare un grande picco di corrente, portando a un guasto immediato. Il valore della resistenza deve essere calcolato in base alla tensione di alimentazione e alla tensione diretta del LED alla corrente operativa desiderata.Riparazione:
La riparazione dopo la saldatura non è raccomandata. Se assolutamente necessario, utilizzare un saldatore a doppia testa per riscaldare simultaneamente entrambi i terminali ed evitare stress meccanici. Verificare sempre la funzionalità post-riparazione.7. Confezionamento e Informazioni d'Ordine

7.1 Specifiche di Confezionamento

I LED sono forniti in confezione resistente all'umidità:

Nastro Portacomponenti:

• Larghezza 8mm.Bobina:
• Diametro 7 pollici (178mm).Quantità per Bobina:
• 3000 pezzi.Confezionamento:
• I componenti sono sigillati in una busta di alluminio anti-umidità con essiccante e cartina indicatrice di umidità.7.2 Spiegazione dell'Etichetta

L'etichetta della bobina contiene codici che definiscono il bin specifico dei LED contenuti:

P/N:

• Numero di Prodotto (es. 19-21/G6C-FM1N2B/3T).CAT:
• Classe di Intensità Luminosa (es. M1, N2).HUE:
• Coordinate di Cromaticità & Classe di Lunghezza d'Onda Dominante (es. CC3).REF:
• Classe di Tensione Diretta (es. 1).LOT No:
• Numero di lotto di produzione tracciabile.8. Suggerimenti Applicativi e Considerazioni di Progetto

8.1 Circuiti Applicativi Tipici

Il metodo di pilotaggio più comune è una sorgente di corrente costante o una sorgente di tensione con una resistenza limitatrice in serie. Per una tensione di alimentazione V_supply, il valore della resistenza R è calcolato come: R = (V_supply - V_F) / I_F, dove V_F è la tensione diretta del LED alla corrente desiderata I_F (tipicamente 20mA). Utilizzare sempre la V_F massima dalla scheda tecnica o dal bin per garantire che la corrente non superi i limiti nelle condizioni peggiori.

8.2 Gestione Termica

Sebbene il package sia piccolo, la dissipazione di potenza (fino a 60mW) può comunque causare un aumento di temperatura. Per applicazioni che funzionano ad alte temperature ambientali o alte correnti, assicurare un'adeguata area di rame sul PCB (thermal pad) attorno ai pad di saldatura del LED per fungere da dissipatore e allontanare il calore dalla giunzione.

8.3 Progettazione Ottica

L'angolo di visione di 100 gradi fornisce luce ampia e diffusa. Per luce focalizzata o diretta, potrebbero essere necessarie lenti esterne o guide luminose. La resina trasparente del package del LED è adatta per l'uso con light pipe.

9. Confronto Tecnico e Differenziazione

Il LED 19-21, basato sulla tecnologia AlGaInP, offre vantaggi distintivi per l'emissione giallo-verde:

vs. LED Tradizionali con Piedini:

• Il vantaggio principale è il formato SMD, che consente assemblaggio automatizzato, dimensioni e peso ridotti.vs. Altri Colori SMD:
• I LED AlGaInP hanno tipicamente un'efficienza luminosa più alta nello spettro giallo/ambra/verde rispetto alle tecnologie più vecchie, risultando in un'emissione più brillante a parità di corrente.vs. LED Bianchi:
• Per indicazione di colore puro (es. luci di stato), i LED monocromatici come questo sono più efficienti e con saturazione di colore maggiore rispetto ai LED bianchi a conversione di fosfori.10. Domande Frequenti (FAQ)

10.1 Perché una resistenza in serie è assolutamente necessaria?

I LED sono dispositivi pilotati in corrente. La loro tensione diretta ha un coefficiente di temperatura negativo e una tolleranza di produzione. Una sorgente di tensione senza limitazione di corrente permetterebbe una corrente incontrollata man mano che il LED si riscalda, portando a un guasto rapido. La resistenza in serie fornisce una semplice limitazione lineare della corrente.

10.2 Posso pilotare questo LED con un segnale PWM per la regolazione della luminosità?

Sì, la modulazione di larghezza di impulso (PWM) è un metodo efficace per regolare la luminosità dei LED. Funziona accendendo e spegnendo rapidamente il LED. La luminosità percepita è proporzionale al duty cycle. Questo metodo evita lo spostamento di colore che può verificarsi con la regolazione analogica (riduzione di corrente). Assicurarsi che la frequenza PWM sia abbastanza alta (tipicamente >100Hz) per evitare sfarfallio visibile.

10.3 Cosa significano i codici bin e come li seleziono?

I codici bin classificano i LED in base alle prestazioni. Ad esempio, se il tuo progetto richiede uniformità di luminosità su un pannello, dovresti specificare un bin di intensità luminosa stretto (es. solo N1). Se la coerenza del colore è fondamentale, specifica un bin di lunghezza d'onda stretto (es. solo CC3). Consulta il tuo fornitore per garantire la disponibilità di combinazioni di bin specifiche.

10.4 Quante volte posso rifondere questo LED?

La scheda tecnica specifica un massimo di due cicli di saldatura a rifusione. Ogni ciclo termico induce stress sull'attacco del die interno e sui bonding wires. Superare due cicli aumenta significativamente il rischio di guasti latenti o degradazione delle prestazioni.

11. Esempi Pratici di Progetto e Utilizzo

11.1 Retroilluminazione Interruttori Cruscotto

In un cruscotto automobilistico, più LED 19-21 possono essere posizionati dietro cappucci interruttori traslucidi. Le loro piccole dimensioni consentono di adattarsi a spazi ristretti. Utilizzando LED dello stesso bin di intensità luminosa e lunghezza d'onda si garantisce che tutti gli interruttori abbiano colore e luminosità uniformi. L'ampio angolo di visione fornisce un'illuminazione uniforme sulla superficie dell'interruttore. L'intervallo di temperatura di esercizio copre comodamente l'ambiente interno automobilistico.

11.2 Array di Indicatori di Stato su PCB

Su un router di rete o un controllore industriale, una fila di questi LED può indicare alimentazione, attività di rete e guasti del sistema. La loro bassa tensione diretta minimizza il consumo energetico dalla linea logica del sistema (es. 3.3V). Posizionandoli in una griglia e specificando un bin di tensione consistente, i progettisti possono utilizzare un singolo valore di resistenza limitatrice per più LED in parallelo, semplificando la distinta base.

12. Introduzione al Principio Tecnologico

Il LED 19-21 è basato sul materiale semiconduttore AlGaInP (Fosfuro di Alluminio Gallio Indio). Questo sistema di materiali è particolarmente efficiente nel produrre luce nelle regioni gialla, arancione, rossa e verde dello spettro. Quando una tensione diretta viene applicata alla giunzione p-n, elettroni e lacune si ricombinano, rilasciando energia sotto forma di fotoni. La composizione specifica degli strati AlGaInP determina la lunghezza d'onda (colore) della luce emessa. In questo dispositivo, la composizione è sintonizzata per produrre fotoni con una lunghezza d'onda dominante tra 570nm e 574.5nm, che l'occhio umano percepisce come giallo-verde brillante. La resina epossidica trasparente incapsula il chip semiconduttore e funge da lente primaria, modellando il fascio luminoso in uscita.

13. Tendenze e Sviluppi del Settore

La tendenza nei LED indicatori e di retroilluminazione continua verso una maggiore efficienza, package più piccoli e una maggiore integrazione. Mentre il 19-21 rappresenta una dimensione di package matura e affidabile, package più nuovi come 1.6x0.8mm o anche più piccoli stanno diventando comuni per applicazioni con spazio limitato. C'è anche una crescente enfasi sul miglioramento della coerenza del colore e sulla riduzione della dispersione dei bin a livello produttivo attraverso tecnologie avanzate di crescita epitassiale e smistamento. Inoltre, la spinta verso un'affidabilità più elevata nelle applicazioni automobilistiche e industriali richiede prestazioni migliorate in condizioni di alta temperatura e umidità. La tecnologia AlGaInP sottostante rimane un cavallo di battaglia per i colori saturi, sebbene i progressi nei LED verdi a conversione di fosfori ed emissione diretta che utilizzano altri sistemi di materiali (come InGaN) continuino a evolversi per obiettivi di prestazioni specifici.

The trend in indicator and backlight LEDs continues toward higher efficiency, smaller packages, and greater integration. While the 19-21 represents a mature and reliable package size, newer packages like 1.6x0.8mm or even smaller are becoming common for space-constrained applications. There is also a growing emphasis on improving color consistency and reducing bin spread at the manufacturing level through advanced epitaxial growth and sorting technologies. Furthermore, the drive for higher reliability in automotive and industrial applications pushes for improved performance under high-temperature and high-humidity conditions. The underlying AlGaInP technology remains a workhorse for saturated colors, though advancements in phosphor-converted and direct-emission green LEDs using other material systems (like InGaN) continue to evolve for specific performance targets.
