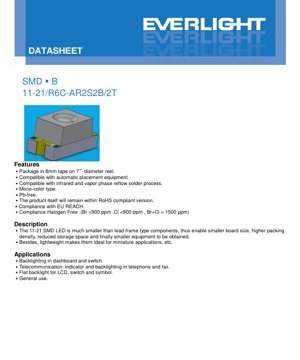

Scheda Tecnica LED SMD 11-21/R6C-AR2S2B/2T - Rosso Brillante - 2.0x1.25x0.8mm - 2.35V Max - 60mW - Documento Tecnico in Italiano

1. Panoramica del Prodotto

Il LED SMD 11-21 è un dispositivo a montaggio superficiale compatto, progettato per applicazioni di segnalazione e retroilluminazione. Utilizza un chip in AlGaInP per produrre una luce rossa brillante. Il suo vantaggio principale risiede nelle dimensioni ridotte, che consentono una maggiore densità di componenti sui PCB, riducono lo spazio di stoccaggio e contribuiscono alla progettazione di apparecchiature finali più piccole. Il componente è leggero, risultando particolarmente adatto per applicazioni portatili e con vincoli di spazio.

Il posizionamento chiave del prodotto include l'uso come indicatore affidabile e conveniente nell'elettronica di consumo, nelle apparecchiature di telecomunicazione e negli interni automobilistici. I suoi vantaggi principali sono le dimensioni ridotte, la compatibilità con i processi di assemblaggio automatizzato e la conformità alle normative ambientali moderne, inclusi i requisiti RoHS, REACH e senza alogeni.

2. Analisi Approfondita dei Parametri Tecnici

2.1 Valori Massimi Assoluti

I limiti operativi del dispositivo sono definiti in condizioni di Ta=25°C. Superare questi valori può causare danni permanenti.

• Tensione Inversa (VR):5V. Applicare una tensione superiore a questa in polarizzazione inversa può danneggiare la giunzione PN del LED.
• Corrente Diretta Continua (IF):25 mA. Questa è la massima corrente DC raccomandata per un funzionamento affidabile a lungo termine.
• Corrente Diretta di Picco (IFP):60 mA. Questa corrente impulsiva (ciclo di lavoro 1/10 a 1kHz) può essere sopportata per brevi durate ma non per uso continuo.
• Dissipazione di Potenza (Pd):60 mW. Questa è la massima potenza che il package può dissipare senza superare i suoi limiti termici.
• Scarica Elettrostatica (ESD):Modello del Corpo Umano (HBM) 2000V. Questo valore indica una moderata robustezza all'ESD; procedure di manipolazione adeguate rimangono essenziali.
• Intervalli di Temperatura:Funzionamento da -40°C a +85°C; stoccaggio da -40°C a +90°C. Questo ampio intervallo si adatta a molti ambienti industriali e automobilistici.
• Temperatura di Saldatura:Resiste alla saldatura a rifusione a 260°C per 10 secondi o alla saldatura manuale a 350°C per 3 secondi per terminale.

2.2 Caratteristiche Elettro-Ottiche

Le prestazioni tipiche sono misurate a Ta=25°C con una corrente di pilotaggio IF=20mA, salvo diversa specificazione.

• Intensità Luminosa (Iv):Varia da un minimo di 140.0 mcd a un massimo di 285.0 mcd. Il valore tipico rientra in questo intervallo, con valori specifici determinati dal codice di classificazione (R2, S1, S2).
• Angolo di Visione (2θ1/2):Un tipico angolo di 60 gradi, che definisce il cono all'interno del quale l'intensità luminosa è almeno la metà dell'intensità di picco.
• Lunghezza d'Onda di Picco (λp):Tipicamente 632 nm, indica la lunghezza d'onda alla quale l'emissione spettrale è più forte.
• Lunghezza d'Onda Dominante (λd):Varia da 617.5 nm a 633.5 nm. Questa è la percezione monocromatica del colore del LED da parte dell'occhio umano ed è anch'essa soggetta a classificazione (E4-E7).
• Larghezza di Banda Spettrale (Δλ):Tipicamente 20 nm, misurata a metà dell'intensità massima (FWHM).
• Tensione Diretta (VF):Varia da 1.75V a 2.35V a 20mA. Le classi con VF più bassa (0, 1, 2) consentono una progettazione del sistema più efficiente, specialmente nei dispositivi alimentati a batteria.
• Corrente Inversa (IR):Massimo di 10 μA quando viene applicata una polarizzazione inversa di 5V.

3. Spiegazione del Sistema di Classificazione (Binning)

Per garantire coerenza di colore e luminosità nella produzione, i LED vengono suddivisi in classi in base a parametri chiave.

3.1 Classificazione dell'Intensità Luminosa

Sono definite tre classi per l'intensità luminosa a IF=20mA:

• R2:140 mcd (Min) a 180 mcd (Max)
• S1:180 mcd (Min) a 225 mcd (Max)
• S2:225 mcd (Min) a 285 mcd (Max)

Si applica una tolleranza di ±11% all'interno di ogni classe.

3.2 Classificazione della Lunghezza d'Onda Dominante

Sono definite quattro classi per la lunghezza d'onda dominante a IF=20mA:

• E4:617.5 nm (Min) a 621.5 nm (Max)
• E5:621.5 nm (Min) a 625.5 nm (Max)
• E6:625.5 nm (Min) a 629.5 nm (Max)
• E7:629.5 nm (Min) a 633.5 nm (Max)

Si applica una tolleranza di ±1nm all'interno di ogni classe.

3.3 Classificazione della Tensione Diretta

Sono definite tre classi per la tensione diretta a IF=20mA:

• 0:1.75 V (Min) a 1.95 V (Max)
• 1:1.95 V (Min) a 2.15 V (Max)
• 2:2.15 V (Min) a 2.35 V (Max)

Si applica una tolleranza di ±0.1V all'interno di ogni classe.

Il numero di parte 11-21/R6C-AR2S2B/2T incorpora questi codici di classe, consentendo una selezione precisa in base ai requisiti dell'applicazione.

4. Analisi delle Curve di Prestazione

Sebbene grafici specifici non siano dettagliati nel testo fornito, le curve tipiche per questo tipo di LED includerebbero:

• Intensità Luminosa Relativa vs. Corrente Diretta (Curva I-I):Mostra una relazione quasi lineare a correnti basse, saturandosi a correnti più elevate a causa del decadimento termico e di efficienza.
• Tensione Diretta vs. Corrente Diretta (Curva V-I):Dimostra la relazione esponenziale caratteristica di un diodo. La curva si sposta con la temperatura.
• Intensità Luminosa Relativa vs. Temperatura Ambiente:L'emissione luminosa tipicamente diminuisce all'aumentare della temperatura di giunzione. Il tasso di diminuzione è un parametro chiave per la gestione termica.
• Distribuzione Spettrale:Un grafico che mostra l'intensità di emissione attraverso le lunghezze d'onda, centrato attorno al picco di 632 nm con una FWHM di ~20 nm.

I progettisti dovrebbero consultare queste curve per comprendere il comportamento in condizioni non standard (correnti di pilotaggio o temperature diverse).

5. Informazioni Meccaniche e sul Package

5.1 Dimensioni del Package

Il package 11-21 ha un fattore di forma molto compatto. Le dimensioni chiave (tipiche, con tolleranza ±0.1mm) includono:

• Lunghezza: 2.0 mm
• Larghezza: 1.25 mm
• Altezza: 0.8 mm

Disegni meccanici dettagliati specificano il layout dei pad, il contorno del componente e il pattern di saldatura PCB consigliato per garantire una corretta saldatura e stabilità meccanica.

5.2 Identificazione della Polarità

Il catodo è tipicamente contrassegnato, spesso da una tacca, una marcatura verde o una dimensione diversa del pad sul lato inferiore del componente. L'orientamento corretto è fondamentale per il funzionamento del circuito.

6. Linee Guida per Saldatura e Assemblaggio

6.1 Profilo di Saldatura a Rifusione

È raccomandato un profilo di rifusione senza piombo (Pb-free):

• Preriscaldamento:150–200°C per 60–120 secondi.
• Tempo Sopra il Liquido (217°C):60–150 secondi.
• Temperatura di Picco:Massimo 260°C, mantenuta per non più di 10 secondi.
• Velocità di Riscaldamento:Massimo 6°C/secondo.
• Tempo Sopra 255°C:Massimo 30 secondi.
• Velocità di Raffreddamento:Massimo 3°C/secondo.

La rifusione non dovrebbe essere eseguita più di due volte.

6.2 Saldatura Manuale

Se è necessaria la saldatura manuale:

• Utilizzare un saldatore con temperatura della punta < 350°C.
• Limitare il tempo di contatto a ≤ 3 secondi per terminale.
• Utilizzare un saldatore con potenza nominale ≤ 25W.
• Lasciare un intervallo minimo di 2 secondi tra la saldatura di ciascun terminale per prevenire shock termici.

6.3 Stoccaggio e Sensibilità all'Umidità

I LED sono confezionati in sacchetti barriera resistenti all'umidità con essiccante.

• Prima dell'Apertura:Conservare a ≤ 30°C e ≤ 90% di Umidità Relativa (UR).
• Dopo l'Apertura:La "vita utile a banco" è di 1 anno a ≤ 30°C e ≤ 60% UR. Le parti non utilizzate dovrebbero essere risigillate.
• Essiccazione (Baking):Se l'essiccante indica assorbimento di umidità o il tempo di stoccaggio è superato, essiccare a 60 ±5°C per 24 ore prima dell'uso.

7. Confezionamento e Informazioni per l'Ordine

7.1 Confezionamento Standard

Il prodotto è fornito in nastro portante goffrato da 8mm di larghezza, avvolto su una bobina da 7 pollici (178mm) di diametro. Ogni bobina contiene 2000 pezzi.

7.2 Spiegazione dell'Etichetta

L'etichetta di confezionamento include diversi codici chiave:

• CPN:Numero di Prodotto del Cliente (opzionale).
• P/N:Il numero di parte completo del produttore (es., 11-21/R6C-AR2S2B/2T).
• QTY:Quantità di LED sulla bobina.
• CAT:Codice della classe di intensità luminosa (es., S2).
• HUE:Codice della classe di cromaticità/lunghezza d'onda dominante (es., E6).
• REF:Codice della classe di tensione diretta (es., 1).
• LOT No:Numero di lotto di produzione tracciabile.

8. Raccomandazioni per l'Applicazione

8.1 Scenari Applicativi Tipici

• Interni Automobilistici:Retroilluminazione per strumenti del cruscotto, interruttori e pannelli di controllo.
• Telecomunicazioni:Indicatori di stato e retroilluminazione tastiera in telefoni e fax.
• Elettronica di Consumo:Retroilluminazione piatta per piccoli LCD, illuminazione interruttori e indicatori simbolici.
• Indicazione Generale:Stato alimentazione, indicazione modalità e segnali di allarme in una vasta gamma di dispositivi elettronici.

8.2 Considerazioni Critiche di Progettazione

• Limitazione di Corrente:Una resistenza di limitazione della corrente esterna è OBBLIGATORIA. La caratteristica esponenziale V-I del LED significa che un piccolo aumento di tensione causa un grande picco di corrente, portando a un guasto immediato.
• Gestione Termica:Assicurarsi che il layout del PCB fornisca un adeguato rilievo termico, specialmente quando si opera vicino alla corrente massima o in alte temperature ambiente.
• Protezione ESD:Implementare protezione ESD sulle linee di ingresso e far rispettare una corretta manipolazione durante l'assemblaggio, nonostante la classificazione HBM 2000V.
• Considerazioni sulla Forma d'Onda:Per la regolazione PWM, assicurarsi che il circuito di pilotaggio possa gestire la corrente di picco (IFP) entro i limiti specificati di ciclo di lavoro e frequenza.

9. Confronto Tecnico e Differenziazione

Rispetto ai vecchi package LED a foro passante (es., 3mm o 5mm), il LED SMD 11-21 offre vantaggi significativi:

• Dimensioni & Densità:Ingombro drasticamente ridotto che consente la miniaturizzazione.
• Costo di Assemblaggio:Completamente compatibile con macchine pick-and-place ad alta velocità e saldatura a rifusione, riducendo tempo e costo di assemblaggio rispetto all'inserimento manuale.
• Prestazioni:Spesso fornisce un migliore percorso termico verso il PCB tramite i suoi pad di saldatura, offrendo potenzialmente prestazioni più stabili in funzione della temperatura.
• Affidabilità:La costruzione a montaggio superficiale elimina lo stress da piegatura dei reofori e può migliorare la resistenza alle vibrazioni.

Rispetto ad altri LED SMD (es., 0402, 0603), il package 11-21 può offrire una maggiore emissione luminosa grazie a una potenziale cavità del chip più grande, rendendolo una buona scelta quando è necessaria una luminosità leggermente superiore in un formato comunque compatto.

10. Domande Frequenti (FAQ)

D: Quale valore di resistenza dovrei usare con questo LED?

R: Usare la Legge di Ohm: R = (Valimentazione - VF) / IF. Per un'alimentazione di 5V, un VF tipico di 2.0V e una IF desiderata di 20mA: R = (5 - 2.0) / 0.02 = 150 Ω. Scegliere il valore standard più vicino (es., 150Ω o 160Ω) e assicurarsi che la potenza nominale della resistenza sia sufficiente (P = I²R).

D: Posso pilotare questo LED senza una sorgente di corrente costante?

R: Sì, una semplice resistenza in serie è sufficiente per la maggior parte delle applicazioni di indicazione, come descritto sopra. Un driver a corrente costante è vantaggioso per applicazioni che richiedono un controllo preciso della luminosità o che operano su un ampio intervallo di tensione.

D: Come interpreto il numero di parte 11-21/R6C-AR2S2B/2T?

R: Sebbene la decodifica esatta sia proprietaria, generalmente segue questo schema: "11-21" è il codice del package. "R6C" indica probabilmente la tecnologia/colore del chip (Rosso Brillante). "AR2S2B" e "2T" sono codici di classe per intensità, lunghezza d'onda e tensione, corrispondenti alle classi S2, E6/E7 e 2 (o simili) come definite nella scheda tecnica.

D: Questo LED è adatto per uso esterno?

R: L'intervallo di temperatura di funzionamento (-40°C a +85°C) suggerisce che possa resistere a molte condizioni esterne. Tuttavia, la longevità alla luce solare diretta, all'esposizione UV e alle intemperie dipende dalla durabilità della resina di incapsulamento, che non è specificata. Per applicazioni esterne critiche, consultare il produttore per i dati di affidabilità.

11. Studio di Caso Pratico di Progettazione

Scenario:Progettazione di un indicatore di stato a bassa potenza per un dispositivo medico portatile alimentato da una batteria da 3.3V.

Selezione:Il LED 11-21 è scelto per le sue piccole dimensioni e basso consumo energetico.

Passaggi di Progettazione:

1. Selezione della Corrente:Per massimizzare la durata della batteria, viene selezionata una corrente di pilotaggio di 10mA invece di 20mA. Le curve di prestazione della scheda tecnica (se disponibili) mostrerebbero l'intensità relativa a 10mA.
2. Calcolo della Resistenza:Utilizzando un VF conservativo di 2.2V (dal massimo della classe 2) per un progetto nel caso peggiore: R = (3.3V - 2.2V) / 0.01A = 110 Ω.
3. Verifica della Potenza:Dissipazione di potenza della resistenza: P = (0.01A)² * 110Ω = 0.011W. Una resistenza standard da 1/16W o 1/10W è più che adeguata.
4. Layout PCB:Viene utilizzato il pattern di saldatura consigliato dalla scheda tecnica. Vengono aggiunte connessioni di rilievo termico ai pad del LED per facilitare la saldatura fornendo al contempo un buon percorso termico.
5. Considerazioni Software:Il pin GPIO del microcontrollore che pilota il LED è configurato come un'uscita open-drain con la resistenza collegata a VCC, consentendo di accendere il LED portando il pin a livello basso.

Questo approccio garantisce un funzionamento affidabile, una lunga durata della batteria e una facile producibilità.

12. Principio di Funzionamento

Il LED funziona sul principio dell'elettroluminescenza in una giunzione PN di semiconduttore. Il dispositivo utilizza un chip in AlGaInP (Fosfuro di Alluminio Gallio Indio). Quando viene applicata una tensione diretta che supera la soglia della giunzione (circa 1.8V), gli elettroni dalla regione di tipo n e le lacune dalla regione di tipo p vengono iniettati nella regione attiva. Lì, si ricombinano, rilasciando energia sotto forma di fotoni. La composizione specifica della lega AlGaInP determina l'energia del bandgap, che corrisponde direttamente alla lunghezza d'onda (colore) della luce emessa—in questo caso, rosso brillante (~632 nm). L'incapsulamento in resina trasparente protegge il chip e funge da lente, modellando l'emissione luminosa in un angolo di visione di 60 gradi.

13. Tendenze Tecnologiche

I LED SMD come l'11-21 rappresentano una tecnologia matura e ampiamente adottata. Le tendenze attuali in questo segmento si concentrano su:

• Aumento dell'Efficienza:I miglioramenti continui nella scienza dei materiali mirano a produrre più lumen per watt (maggiore efficacia), consentendo un'emissione più luminosa a parità di corrente o la stessa luminosità con un consumo energetico inferiore.
• Miniaturizzazione:Riduzione continua delle dimensioni del package (es., dall'11-21 a ingombri ancora più piccoli come 0805, 0603, 0402) per consentire progetti PCB più densi.
• Migliore Coerenza del Colore:Tolleranze di classificazione più strette e tecniche di produzione avanzate a livello di wafer stanno riducendo la variazione di colore e luminosità all'interno di un lotto di produzione.
• Affidabilità Migliorata:Sviluppo di resine di incapsulamento e materiali di attacco del die più robusti per migliorare le prestazioni in ambienti ad alta temperatura, alta umidità o alta vibrazione, espandendosi nei mercati automobilistici e industriali.
• Integrazione:Una tendenza verso l'integrazione di più chip LED (es., RGB), componenti di protezione come diodi Zener o persino resistenze di limitazione della corrente in un unico package per semplificare la progettazione del circuito e risparmiare spazio sulla scheda.

Sebbene emergano tecnologie più recenti come i Micro-LED e gli OLED avanzati per applicazioni di visualizzazione, i convenzionali LED indicatori SMD rimangono la soluzione dominante per l'indicazione di stato, la retroilluminazione dei pannelli e l'illuminazione decorativa grazie alla loro convenienza, affidabilità e semplicità.
