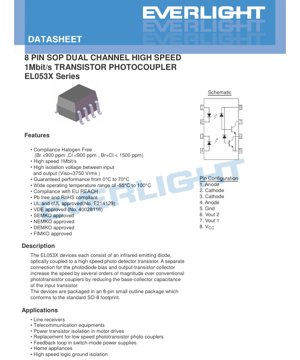

EL053Xシリーズ フォトカプラ データシート - 8ピンSOPパッケージ - 高速1Mbit/s - 絶縁耐圧3750Vrms - 技術文書

1. 製品概要

EL053Xシリーズは、過酷な電子アプリケーションにおける信頼性の高い信号絶縁のために設計された、デュアルチャネル高速トランジスタフォトカプラのファミリーです。各デバイスは、コンパクトな8ピン小型外形パッケージ（SOP）内に、赤外線発光ダイオードと高速フォトトランジスタを光学的に結合して集積しています。主な機能は、入力回路と出力回路の間の電気的絶縁を提供し、グランドループ、ノイズ伝搬、高電圧サージによる敏感な部品の損傷を防止することです。

このシリーズの中核的な利点は、そのアーキテクチャにあります。フォトダイオードのバイアスと出力トランジスタのコレクタへの接続を分離することで、入力トランジスタのベース-コレクタ容量が大幅に低減されます。この設計上の革新により、従来のフォトトランジスタカプラと比較してスイッチング速度が数桁向上し、最大1メガビット毎秒（1Mbit/s）の速度での信頼性の高いデータ伝送を可能にします。

EL053Xのターゲット市場は、ノイズ耐性、安全絶縁、高速信号伝送が重要な要件となる産業オートメーション、通信機器、電源設計、モータ制御システムなどです。

2. 技術パラメータ詳細

2.1 絶対最大定格

これらの定格は、デバイスに永久的な損傷が生じる可能性のあるストレスの限界を定義します。これらの限界値付近または限界値でデバイスを連続動作させることは推奨されません。

• 入力順方向電流（IF）：25 mA（連続）。これは入力LEDに流すことができる最大の定常状態電流です。
• ピーク順方向電流（IFP）：50 mA。この高い電流は、短時間のパルス条件（デューティ比50%、パルス幅1ms）下では許容されます。
• 逆電圧（VR）：5 V。入力LEDに逆バイアスで印加できる最大電圧です。
• 出力電圧（VO）：-0.5 ～ 20 V。エミッタ（グランド）に対する出力コレクタピンの許容電圧範囲です。
• 供給電圧（VCC）：-0.5 ～ 30 V。フォトダイオードバイアスピン（ピン8）に供給される電圧です。
• 絶縁耐圧（VISO）：3750 Vrms。これは重要な安全パラメータです。入力側（ピン1-4）と出力側（ピン5-8）の間に1分間印加しても絶縁破壊が起こらない最大の交流電圧を示し、ユーザーの安全とシステムの完全性を保証します。
• 動作温度（TOPR）：-55°C ～ +100°C。デバイスが機能することが保証される周囲温度範囲ですが、一部の電気的特性は0°C～70°Cで規定されています。

2.2 電気的特性・伝達特性

これらのパラメータは、通常の動作条件下（特に記載がない限りTa=0°C～70°C）でのデバイスの性能を定義します。

入力特性：

• 順方向電圧（VF）：順方向電流（IF）=16mA時、標準値1.4V、最大1.8V。これは入力側に必要な電流制限抵抗の計算に使用されます。
• 温度係数（ΔVF/ΔTA）：約 -1.6 mV/°C。LEDの順方向電圧は温度が上昇すると低下します。これは半導体ダイオードの典型的な特性です。

出力・伝達特性：本シリーズには、主に電流伝達率（CTR）が異なる2つの型番バリアント、EL0530とEL0531が含まれます。

• 電流伝達率（CTR）：これは、出力トランジスタのコレクタ電流と入力LEDの順方向電流の比率で、パーセンテージで表されます。デバイスの感度を測る指標です。
  • EL0530：CTR 最小7%、25°C時標準最大50%。
  • EL0531：CTR 最小19%、25°C時標準最大50%。
  EL0531バリアントは、保証された最小感度が高く、より低い入力駆動電流を必要とする設計や、より大きなマージンが求められる設計に有益です。
• ロジック低レベル出力電圧（VOL）：デバイスがオン状態（LED点灯）のときの出力電圧です。例えば、EL0531はIF=16mA、IO=3mA時、標準値0.3V、最大0.4Vです。クリーンなロジック低レベル信号には低いVOLが不可欠です。
• 供給電流（ICCL, ICCH）：ICCLは入力LEDが点灯しているときのVCCピンから流れる電流（標準120µA）です。ICCHはLEDが消灯しているときの電流（標準0.01µA）です。これらは絶縁段の総消費電力を計算する上で重要です。

2.3 スイッチング特性

これらのパラメータは、標準試験条件（IF=16mA、Vcc=5V）で測定された速度性能を定義します。

• 伝搬遅延時間（tPHL, tPLH）：入力信号エッジと対応する出力応答の間の時間遅延です。
  • EL0530：最大 2.0 µs（RL=4.1kΩ時）。
  • EL0531：最大 1.0 µs（RL=1.9kΩ時）。
  異なる負荷抵抗（RL）が規定されているのは、スイッチング速度が負荷抵抗と出力容量によって形成されるRC時定数の影響を受けるためです。より小さいRL（EL0531で使用）は、より高速なスイッチングをもたらします。
• Common Mode Transient Immunity (CMH, CML):This is a crucial parameter for noise immunity in isolated systems. It measures the maximum rate of change (dV/dt) of a voltage spike that appears equally on both sides of the isolation barrier that the device can tolerate without causing an erroneous output glitch.
  • For the EL0531, the minimum guaranteed immunity is 1000 V/µs for both high and low output states when subjected to common-mode pulses (VCM). High CMTI values (10,000 V/µs typical for EL0530) ensure reliable operation in noisy environments like motor drives or switch-mode power supplies.

. Performance Curve Analysis

3. 性能曲線分析

• データシートは代表的な電気光学特性曲線を参照しています。具体的なグラフは本文の抜粋には含まれていませんが、そのような曲線には通常以下が含まれます：電流伝達率（CTR）対順方向電流（IF）：
• 感度が駆動電流とともにどのように変化するかを示します。CTRは非常に高いIFではわずかに低下することが多いです。CTR対周囲温度（TA）：
• デバイスの感度の温度依存性を示します。CTRは一般に温度が上昇すると低下します。伝搬遅延時間対負荷抵抗（RL）：
• スイッチング速度と消費電力のトレードオフを示します。RLが小さいほど速度は速くなりますが、出力電流は大きくなります。順方向電圧（VF）対順方向電流（IF）：

入力LEDの標準的なダイオードIV曲線です。

これらの曲線は、設計者が意図した動作温度および電流範囲全体で性能を最適化するために不可欠です。

4. 機械的・パッケージ情報

1. デバイスは標準的な8ピン小型外形パッケージ（SOP）に収められています。この表面実装パッケージは一般的なSO-8フットプリントに準拠しており、標準的なPCBレイアウトおよび自動組立プロセスと互換性があります。ピン構成は以下の通りです：
2. アノード（チャネル1入力）
<カソード（チャネル1入力）<3>カソード（チャネル2入力）<4>アノード（チャネル2入力）<5>グランド（GND） - 出力側共通<6>Vout 2（チャネル2出力コレクタ）<7>Vout 1（チャネル1出力コレクタ）

8>VCC（フォトダイオードバイアス電源）

パッケージ寸法、ピン間隔、推奨PCBランドパターン（フットプリント）を規定する詳細な機械図面は通常、完全なデータシートに含まれますが、提供された本文にはありません。

5. はんだ付け・組立ガイドライン

絶対最大定格では、はんだ付け温度（TSOL）が260°Cで10秒間と規定されています。これはリフローはんだ付けプロセス中にデバイス本体が経験するピーク温度を指します。設計者は、パッケージの損傷や内部接合の劣化を防ぐために、リフロープロファイルがこの制限に準拠していることを確認する必要があります。表面実装デバイスに関する標準的なIPC/JEDECガイドラインに従って、取り扱い、湿気感受性（該当する場合）、保管を行う必要があります。

6. パッケージング・注文情報

• EL053Xシリーズは、異なる生産規模に合わせた柔軟なパッケージングオプションを提供します：チューブ包装：
• 1チューブあたり100個。標準（接尾辞なし）またはVDE承認付き標準（-V接尾辞）のオプションがあります。テープ・リール包装：

1リールあたり2000個。大量自動組立用に設計されています。TAとTBの2つのリールオプションコードが利用可能です。これらはVDEオプションと組み合わせることもできます（例：(TA)-V）。型番命名規則：

EL053X(Z)-V

- Xここで：

- Z= 型番バリアント（EL0530は0、EL0531は1）。

- V= テープ・リールオプション（TA、TB、またはチューブの場合は省略）。

= オプションのVDE承認マーキング（-Vが存在する場合に含まれる）。

7. アプリケーション提案

7.1 代表的なアプリケーション回路ラインレシーバ・ロジック絶縁：

高速性と優れたCMTIにより、EL053Xは産業ネットワークにおけるデジタル通信ライン（例：RS-485、CAN、SPI）の絶縁に理想的で、グランドループを遮断し、コントローラを過渡現象から保護します。スイッチング電源（SMPS）のフィードバック：

絶縁コンバータにおける重要な要件である、二次側（出力側）から一次側コントローラへのフィードバック誤差信号を絶縁バリアを越えて伝送するために使用されます。モータドライブ用ゲート駆動絶縁：

モータインバータブリッジのハイサイドおよびローサイドのパワートランジスタ（IGBT/MOSFET）を駆動するための絶縁信号経路を提供し、安全で信頼性の高い動作を保証します。低速フォトトランジスタカプラの代替：

より高いデータレートまたは優れたノイズ耐性を必要とする既存設計において、直接的なアップグレードパスを提供します。

• 7.2 設計上の考慮事項入力電流制限：
• 入力LEDと直列に外部抵抗を接続し、順方向電流（IF）を設定する必要があります。その値は、供給電圧、LEDの順方向電圧（VF～1.4V）、および所望のIF（例：定格性能の場合は16mA）に基づいて計算されます。出力プルアップ抵抗：
• 出力コレクタ（Vout）と出力供給電圧の間に抵抗（RL）が必要です。その値はスイッチング速度（RLが小さいほど速い）と消費電力（RLが小さいほど電流が大きい）の両方に影響します。データシートは、規定の伝搬遅延を保証する試験条件（EL0530はRL=4.1kΩ、EL0531はRL=1.9kΩ）を提供しています。バイパスコンデンサ：
• 内部フォトダイオードのバイアス電源を安定化し、ノイズを最小限に抑えるために、VCCピン（8）とGNDピン（5）の近くに小さなセラミックコンデンサ（例：0.1µF）を配置する必要があります。ノイズ耐性：

高いCMTIの利点を最大限に活用するには、クリーンなレイアウトを確保してください。PCB上の絶縁バリアの入力側と出力側の間の寄生容量を最小限に抑えます。入力および出力ピンへの配線を短く保ちます。

8. 技術比較・利点

EL053Xシリーズは、専用の速度最適化アーキテクチャにより、標準的なフォトトランジスタカプラと差別化されています。従来のフォトトランジスタカプラは、フォトトランジスタのベース端子が未接続であり、高いベース-コレクタ容量が生じ、帯域幅を著しく制限します（しばしば100kHz以下）。フォトダイオードバイアスを個別に引き出すことにより、EL053Xは効果的にフォトダイオードを光起電力モードで使用して低インピーダンスでトランジスタベースを駆動し、ミラー容量効果を劇的に低減して1Mbit/sでの動作を可能にします。

より複雑で高価なデジタルアイソレータ（CMOS技術とRF変調を使用）と比較して、EL053Xは、高い固有ノイズ耐性、シンプルさ、高電圧環境での実証済みの信頼性を備えた堅牢なアナログソリューションを提供し、その速度が十分なアプリケーションではしばしば低コストです。

9. よくある質問（FAQ）

Q1: EL0530とEL0531の主な違いは何ですか？

A1: 主な違いは、保証された最小電流伝達率（CTR）です。EL0531はより高い最小CTR（19%対7%）を持ち、より感度が高くなっています。これにより、同じ出力電流に対してわずかに高いプルアップ抵抗（RL）を使用できる可能性があり、消費電力を削減できるか、より大きな設計マージンを提供します。スイッチング速度仕様も、それに応じて異なるRL値で試験されています。

Q2: デバイスを最大100°Cの周囲温度で動作できますか？

A2: 動作温度範囲は-55°C～+100°Cです。ただし、電気的特性表は0°C～70°Cで規定されています。100°Cまでの動作では、パラメータをデレーティングするために、代表的な性能曲線（CTR対温度など）を参照する必要があります。なぜなら、性能（CTRや速度など）は高温で劣化するからです。デバイスは動作しますが、マージンは減少します。

Q3: 設計において良好な同相過渡耐性を確保するにはどうすればよいですか？

A3: まず、EL053Xのような高いCMTI仕様を持つ部品を選択します。次に、優れたPCBレイアウト手法を実施します：絶縁バリアの反対側のトレースの重なりや平行配線を最小限に抑え、PCB上に明確な絶縁ギャップを作成し（3750Vrmsでは通常>8mm）、必要に応じてガードリングや絶縁トレンチを使用します。VCCピンの適切なバイパスも重要です。

Q4: 出力トランジスタに外部ベース抵抗は必要ですか？

A4: いいえ。個別のフォトトランジスタとは異なり、フォトダイオードとトランジスタベースの間の内部接続はパッケージ内で最適化されています。必要なのはVCCバイアスと外部コレクタプルアップ抵抗（RL）を供給することだけです。

10. 設計・使用事例

シナリオ: センサーモジュール用絶縁SPI通信。

センサーが高ノイズのモータ環境（24Vロジック）に設置されており、2メートル離れた場所にある中央の3.3Vマイクロコントローラと通信する必要があります。グランド電位差とモータノイズが懸念事項です。解決策：

EL0531デバイスの2チャネルを使用します。マイクロコントローラ（3.3V側）からのSPIクロック（SCK）およびマスタアウトスレーブイン（MOSI）ラインは、電流制限抵抗を介して2つのカプラの入力LEDを駆動します。センサーボード側で3.3Vにプルアップされた出力は、センサーのSPIインターフェース用の信号を再現します。同様に、センサーのMISOラインは別のカプラチャネルを介して送り返されます。3750Vrmsの絶縁により、2つのボード間のグランド接続が遮断され、グランドループが解消されます。1Mbit/sの速度はほとんどのセンサーデータレートに十分であり、高いCMTIにより、同相過渡現象として結合されたモータスイッチングノイズによってSPI通信が妨害されないことが保証されます。

11. 動作原理

EL053Xは、光電変換と絶縁の原理に基づいて動作します。入力赤外線発光ダイオード（IRED）に電流が流れると、電流に比例した光を発します。この光は透明な絶縁バリア（通常はモールドコンパウンドまたはシリカ製）を通過し、シリコンフォトダイオードの感光領域に当たります。フォトダイオードは電流を生成します。この光電流は、集積されたNPNトランジスタのベースを直接バイアスするために使用されます。IREDが点灯しているとき、光電流はトランジスタをオンにし、出力コレクタ（Vout）をエミッタ（GND）に向かって低レベルに引き下げます。IREDが消灯しているとき、光電流は流れず、トランジスタはオフになり、外部プルアップ抵抗がVoutをVCC（またはロジック電源）に向かって高レベルに引き上げます。このように、電気的接続は光ビームに置き換えられ、絶縁が提供されます。

12. 技術トレンド

• フォトカプラの市場は進化を続けています。主なトレンドは以下の通りです：高速化：
• 産業用イーサネット、サーボドライブ、高度な電源におけるより高速なデータ絶縁の需要が、速度を10Mbit/sを超え、さらには100Mbit/sの範囲に押し上げており、デジタルアイソレータや特殊な高速カプラなどのより高度なアーキテクチャが使用されることが多いです。高集積化：
• 複数チャネルの集積（デュアルチャネルEL053Xなど）、さらには単一パッケージ内で絶縁とゲートドライバやADCインターフェースなどの他の機能を組み合わせること。信頼性・寿命の向上：
• 特にLEDの劣化に関する長い動作寿命、および自動車や産業アプリケーション向けのFIT率などの高い信頼性指標への焦点。小型化：
• コンパクトな設計でPCBスペースを節約するために、絶縁定格を維持または向上させながら、より小さなパッケージフットプリントの開発。強化された安全基準：

ますます厳格化される国際安全基準（UL、VDE、CQC）および環境規制（RoHS、REACH）への準拠は、基本的な要件であり続けています。
