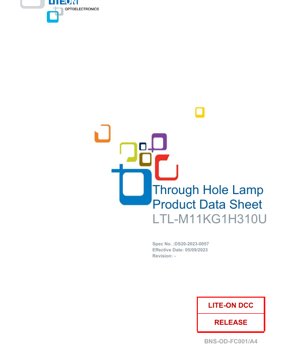

SMT グリーンLEDインジケータ LTL-M11KG1H310U データシート - 直角ホルダー - 電圧2.0V - 電力72mW - 日本語技術文書

1. 製品概要

LTL-M11KG1H310Uは、表面実装技術（SMT）アセンブリ向けに設計された基板実装型インジケータ（CBI）です。高効率グリーンLEDランプを内蔵した黒色プラスチック製直角ホルダー（ハウジング）で構成されています。この部品は、コンパクトな基板レベルパッケージで明確な視覚的状態表示を必要とするアプリケーション向けに設計されています。

1.1 主な利点

• SMT互換性：自動ピックアンドプレースおよびリフローはんだ付けプロセス向けに設計されており、製造効率を向上させます。
• コントラスト向上：黒色プラスチックハウジングは高いコントラストの背景を提供し、LEDの視認性と知覚される明るさを向上させます。
• 高効率：AlInGaPグリーンチップ技術と白色拡散レンズを組み合わせており、均一で広角な光分布を実現します。
• 環境適合性：これはRoHS指令に完全に準拠した鉛フリー製品です。
• 積層可能な設計：ハウジング設計により、垂直または水平のアレイを作成することができ、パネルレイアウトの柔軟性を提供します。

1.2 対象アプリケーション

このインジケータは、以下のような幅広い電子機器に適しています：

• コンピュータ周辺機器およびマザーボード
• 通信機器（ルーター、スイッチ、モデム）
• 民生用電子機器
• 産業用制御パネルおよび計測機器

2. 技術パラメータ分析

2.1 絶対最大定格

これらの定格は、デバイスに永久的な損傷が発生する可能性がある限界を定義します。これらの条件下での動作は保証されません。

• 電力損失（P_D）：72 mW
• ピーク順電流（I_FP）：80 mA（デューティサイクル ≤ 1/10、パルス幅 ≤ 0.1ms）
• 連続順電流（I_F）：30 mA DC
• 動作温度範囲（T_opr）：-40°C ～ +85°C
• 保存温度範囲（T_stg）：-40°C ～ +100°C
• リードはんだ付け温度：最大5秒間、260°C（LED本体から2.0mmの位置で測定）。

2.2 電気光学特性

特に指定がない限り、周囲温度（T_A）25°C、順電流（I_F）10mAで測定。

• 光度（I_V）：3 mcd（最小）、8 mcd（標準）、23 mcd（最大）。実際の分類コードは梱包袋に印字されています。
• 視野角（2θ_1/2）：40度。これは光度が軸上の値の半分に低下する全角です。
• ピーク波長（λ_P）：575 nm（標準）。
• 主波長（λ_d）：564.5 nm（最小）、571 nm（標準）、576.5 nm（最大）。これは知覚される色を定義します。
• スペクトル半値幅（Δλ）：15 nm（標準）。
• 順方向電圧（V_F）：1.8V（最小）、2.0V（標準）、2.4V（最大） I_F=10mA時。
• 逆方向電流（I_R）：10 μA（最大） V_R=5V時。注意：このデバイスは逆バイアス下での動作向けに設計されていません。

3. 機械的および梱包情報

3.1 外形寸法

The component features a right-angle design. Critical dimensional notes include:

• 特に指定がない限り、すべての寸法はミリメートル単位で、一般的な公差は±0.25mmです。
• ハウジング材質は黒色プラスチックです。
• 内蔵LEDは白色拡散レンズを通して緑（黄緑）色を発光します。

3.2 梱包仕様

LEDは自動組立用にテープアンドリールで供給されます。

• キャリアテープ：黒色導電性ポリスチレン合金、厚さ0.40mm。
• リールサイズ：標準13インチ（330mm）直径リール。
• 1リールあたりの数量：1,400個。
• マスターパッキング：1リールが乾燥剤と湿度指示カードと共に防湿バッグ（MBB）に梱包されます。3つのMBBが1つの内箱に梱包されます（合計4,200個）。10個の内箱が1つの外箱に梱包されます（合計42,000個）。

4. 組立および取り扱いガイドライン

4.1 保管条件

• 未開封パッケージ：30°C以下、70%RH以下で保管。バッグ封入日から1年以内に使用してください。
• 開封済みパッケージ：30°C以下、60%RH以下で保管。部品はMBB開封後168時間（7日）以内にIRリフロー処理を行う必要があります。
• 長期保管（開封後）：168時間を超えて保管する場合は、乾燥剤を入れた密閉容器または窒素デシケーターで保管してください。SMT組立前に、少なくとも48時間、60°Cでベーキングが必要です。

4.2 はんだ付けプロセス

手はんだ：最大300°Cのこて温度で、最大3秒間。1回のみ適用してください。

リフローはんだ付け：JEDEC準拠の温度プロファイルに従ってください。主なパラメータは以下の通りです：

• 予熱/ソーク：最大100秒で150°Cから200°Cまで。
• 液相線以上時間（T_L=217°C）：60秒から150秒。
• ピーク温度（T_P）：最大260°C。
• 指定分類温度±5°C以内時間（T_C=255°C）：最大30秒。
• 25°Cからピークまでの総時間：最大5分。

注意：過度の温度や時間は、レンズの変形やLEDの致命的な故障を引き起こす可能性があります。最大リフロー温度は、ホルダーの熱変形温度を示すものではありません。

4.3 洗浄

はんだ付け後の洗浄が必要な場合は、イソプロピルアルコールなどのアルコール系溶剤を使用してください。強力な洗浄剤や研磨剤は避けてください。

5. アプリケーションおよび回路設計

5.1 駆動方法

LEDは電流駆動デバイスです。特に複数のLEDを並列に駆動する場合、均一な輝度を確保するために、各LEDと直列に電流制限抵抗を使用する必要があります。抵抗値（R）はオームの法則を使用して計算できます：R = (V_supply- V_F) / I_F、ここでV_FはLED順方向電圧、I_Fは希望の動作電流（例：10mA）です。

5.2 設計上の考慮事項

• 電流制御：常に定電流源または直列抵抗を伴う電圧源で駆動してください。V_Fを超える電圧源への直接接続は、過剰電流と急速な故障を引き起こします。
• 熱管理：電力損失は低いですが、高周囲温度環境では、指定された動作電流を遵守することで最大接合温度を超えないようにしてください。
• ESD対策：このデバイスに対して明示的に記載されていませんが、組立時には半導体デバイスに対する標準的なESD取り扱い予防措置を推奨します。

6. 性能曲線および特性

データシートは、主要パラメータ間の関係を示す典型的な性能曲線を参照しています。提供されたテキストでは具体的なグラフは詳細に記載されていませんが、そのような曲線には通常以下が含まれます：

• 相対光度 vs. 順電流：光出力が電流とともにどのように増加するかを示し、通常、高電流では準線形の傾向を示します。
• 順方向電圧 vs. 順電流：ダイオードのI-V特性を示します。
• 相対光度 vs. 周囲温度：接合温度が上昇するにつれて光出力が減少することを示します。
• スペクトル分布：主波長571nmを中心に、異なる波長にわたる発光強度を示すグラフ。

これらの曲線は、設計者が非標準条件（異なる駆動電流や温度）下での性能を予測し、効率と寿命のために回路を最適化するために不可欠です。

7. 技術比較およびポジショニング

LTL-M11KG1H310Uは、統合された直角SMTパッケージによって差別化されています。個別のホルダーやスペーサーを必要とするディスクリートLEDと比較して、このCBIソリューションは以下を提供します：

• 組立の簡素化：単一の部品がLEDとホルダーを置き換え、部品点数と組立工程を削減します。
• 一貫した位置合わせ：統合ハウジングにより、PCBおよびパネル切り欠きに対するLEDの位置が正確かつ一貫して確保されます。
• 最適化された視認性：直角設計は、インジケータを筐体の前面パネルから、メインPCBに対して垂直方向に視認する必要があるアプリケーションに理想的です。
• コントラスト向上：黒色ハウジングは、透明または白色ハウジングに対する重要な利点であり、様々な照明条件下での視認性を大幅に向上させます。

8. よくある質問（FAQ）

8.1 ピーク波長と主波長の違いは何ですか？

ピーク波長（λ_P）：スペクトルパワー分布が最大となる単一波長（標準575nm）。主波長（λ_d）：基準白色光と組み合わせたときに、LEDの知覚される色と一致する単一波長。CIE色度図から導出され、人間の色知覚により関連性が高い（標準571nm）。

8.2 MBBを開封して168時間を超えた場合、なぜベーキングが必要なのですか？

プラスチックパッケージは湿気に敏感です（MSL 3）。周囲湿度にさらされると、湿気を吸収する可能性があります。高温リフロープロセス中に、この閉じ込められた湿気が急速に膨張し（"ポップコーン効果"）、LEDパッケージの内部剥離やクラックを引き起こす可能性があります。ベーキングはこの吸収された湿気を除去します。

8.3 このLEDを20mAで連続駆動できますか？

はい。絶対最大連続順電流は30mAです。20mAでの動作は仕様内です。ただし、電力損失（V_F* I_F）が72mWを超えないことを確認する必要があります。標準V_F2.0V、I_F=20mAの場合、電力は40mWであり、許容範囲内です。

8.4 光度ビンコードをどのように解釈すればよいですか？

梱包袋にはI_V分類コードが印字されています。このコードは、その袋内のLEDの測定された光度ビンに対応します（例：8-12 mcdビンを示すコード）。設計者は、必要なビンを指定するか、異なるバッチの部品を混在させる場合の強度変動に備える必要があります。
