1. 序論
220-280nmの波長域で動作し、出力が100mWクラスのAlGaNベース深紫外（深紫外）発光ダイオード（LED）の最近の進歩は、殺菌、水浄化、ガスセンシング、そして特に蛍光顕微鏡における励起光源として、大きな可能性を開拓しました。その効果的な応用、特に照明均一性が最も重要である顕微鏡において、重要なパラメータとなるのがLEDの放射パターン、すなわち放射強度の角度分布です。
深紫外LEDのこのパターンを特性評価することは独特の課題を提示します：標準的なシリコンベースのCMOSおよびCCDカメラは、ガラスやポリシリコン層による吸収のため、深紫外スペクトルにおいて感度が非常に低いことで知られています。特殊な（そして高価な）バックサイニングCCDも存在しますが、本研究は、優雅で費用対効果の高い代替法、すなわち蛍光ベースの変換法を紹介します。
2. 材料と方法
中核となる実験セットアップは、280nm LED（LG Innotek LEUVA66H70HF00）を含みました。この革新的な方法は、LEDを用いて蛍光試料を照明することで、直接的なUV検出を回避します。試料は280nmの放射を吸収し、より長い可視波長の光を再放出し、それが標準的なCMOSカメラによって容易に捕捉されます。蛍光画像全体の強度分布は、LEDの遠視野放射パターンの間接的ではあるが正確な測定として機能します。角度プロファイルは、LEDをその軸周りに回転させ、対応する蛍光強度を記録することで得られました。
3. 結果と考察
主な発見は、試験した平面パッケージ型深紫外LEDの放射パターンが、驚くべき精度（99.6%）でランベルト分布に従うことでした。ランベルトモデルは、視角に関わらず知覚される輝度が同じであり、強度が表面法線からの角度（$\theta$）の余弦に比例する表面を記述します。空気中の強度は次式で与えられます：
$I = \frac{P_{LED}}{4\pi r^2} \frac{n_{air}^2}{n_{LED}^2} \cos(\theta)$
ここで、$P_{LED}$は放射パワー、$r$は距離、$n_{air}$と$n_{LED}$はそれぞれ空気と半導体の屈折率です。
本研究は、この技術が、特徴的に異なる放射パターン（ランベルト型 vs. 等方性）を生成する異なるLEDパッケージタイプ（例：平面型 vs. 半球型）を区別する能力を有することを実証しました。
4. 技術分析と核心的知見
核心的知見
本論文は単にLEDの発光を測定するだけでなく、間接センシングと問題の再構築に関する模範を示しています。UVに感度のないシリコン検出器という厳しい制限に直面し、著者らは高価なハードウェアを追い求めませんでした。その代わりに、基本的な光物理過程である蛍光を活用し、信号を安価で遍在するセンサーが優れた性能を発揮する領域に変換しました。これは、機械学習におけるCycleGANのような技術の背後にある哲学に類似しています。CycleGANは、直接的なマッピングが困難なタスクを実行するために、画像を一つの領域（例：馬）から別の領域（例：シマウマ）に変換することを学習します。ここでの「領域変換」は、深紫外光子から可視光子への変換であり、市販の部品を用いた堅牢な測定を可能にします。
論理的流れと強み
論理は非の打ち所がなく簡潔です：1) 問題を定義する（UVパターン測定は困難/高価）。2) 物理的な橋渡し（蛍光）を特定する。3) 既知のモデル（ランベルト）に対して検証する。4) 識別能力（パッケージタイプ）を実証する。その強みは、優雅な簡潔さと高い精度（99.6%）にあります。これは、システムの弱点（カメラのUV非感応性）を問題にしないものに変えます。この方法は、基本的な光学セットアップとカメラを備えたあらゆる研究室で利用可能であり、深紫外光源の特性評価の障壁を劇的に下げます。これは、NIHや他の資金提供機関が推進する、アクセス可能で再現性のある研究ツールの動きと一致します。
欠点と考慮事項
しかしながら、この方法は万能薬ではありません。その主な欠点は、蛍光変換体の特性への依存性です。蛍光材料の空間均一性、光安定性、量子収率は、測定の忠実度に直接影響します。不均一な試料や光退色する試料は、アーティファクトを導入します。さらに、この技術は、変換体との相互作用後のパターンを測定するものであり、空気中の裸のLED出力を測定するものではありません。ただし、遠視野応用では、これが関連する指標となることが多いです。また、蛍光体とカメラの両方の線形応答を仮定しており、注意深い校正が必要です。
実践的知見
産業界および研究者向け：これを第一段階の低コスト評価ツールとして採用する。積分球放射計や特殊なUVカメラに投資する前に、この蛍光法を使用して、LEDバッチの一貫性を迅速に検証し、パッケージ性能を分類し、または試作デバイスにおける実装角度を最適化します。方法開発者向け：標準化され校正された蛍光フィルムを探索することで、この実験室の技を信頼性のある計測標準に変えます。超安定で均一なナノ結晶または有機薄膜（Advanced Optical Materialsなどで報告されているような）に関する研究は、このアプローチを商業化する次のステップとなり得ます。
5. 分析フレームワーク：実践的ケース
シナリオ： スタートアップ企業が、深紫外LEDを使用した携帯型水殺菌装置を開発しています。効果的な病原体不活化を保証するために、LEDが円筒形の水流路を均一に照射することを確認する必要があります。
フレームワークの適用：
- 問題定義： 調達した265nm LEDの角度放射パターンを特性評価し、水流路内のフルエンス率をモデル化する。
- ツール選択： 蛍光法を採用する。UV励起可能な青色発光蛍光体（例：校正済みYAG:Ceフィルム）の薄層を平面に配置する。
- データ取得： 固定距離に置かれたLEDがフィルムを照射する。標準的なスマートフォンカメラ（RGB）が青色の発光パターンを捕捉する。LEDを段階的に回転させ、各角度で画像を撮影する。
- 分析： 画像処理（例：Python with OpenCVまたはImageJを使用）により強度プロファイルを抽出する。半径方向強度対角度データを、ランベルト分布（$I \propto \cos(\theta)$）または他のモデル（例：より一般的な$\cos^m(\theta)$関数）にフィッティングする。
- 決定： パターンが高度にランベルト型（m≈1）であれば、単純なレンズ系で均一化が十分かもしれません。指向性が非常に高い（m>>1）場合は、拡散板や反射インテグレータが必要になる可能性があります。この低コストテストは、高価な試作品を作成する前に光学設計に情報を提供します。
6. 将来の応用と方向性
その意義は単純な特性評価を超えて広がります：
- インライン工程監視： LED製造ラインに蛍光センサーを統合し、放射パターンのリアルタイム品質管理を実現。
- 生体医療デバイス校正： 皮膚疾患治療用のウェアラブルUV光治療デバイスにおける均一な照射を保証。
- 波長拡張： 同じ原理を、シリコン検出器にとって「盲域」となる他の領域、例えば深赤外線のLED特性評価に適用。適切なアップコンバージョン蛍光体を使用。
- スマート材料統合： UV強度や角度に基づいて発光色やパターンを変化させる「インテリジェント」な蛍光表面を開発し、新しいセンサー設計を可能に。
- 標準化： NISTやIECなどの機関と協力し、これを低コストLEDパターン検証のための推奨プラクティスとして発展させ、既存の測光標準を補完。
7. 参考文献
- Kneissl, M., & Rass, J. (2016). III-Nitride Ultraviolet Emitters. Springer.
- Song, K., et al. (2016). Water disinfection with deep-UV LEDs. Journal of Water and Health.
- Khan, M. A. H., et al. (2020). Deep-UV LED based gas sensors. ACS Sensors.
- Lakowicz, J. R. (2006). Principles of Fluorescence Spectroscopy. Springer.
- Zhu, J.-Y., Park, T., Isola, P., & Efros, A. A. (2017). Unpaired Image-to-Image Translation using Cycle-Consistent Adversarial Networks. IEEE ICCV. (類推のためのCycleGAN参照)
- National Institutes of Health (NIH). Principles of Reproducible Research.

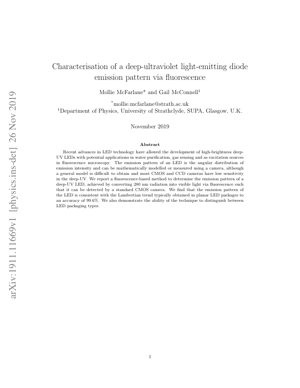

- McFarlane, M., & McConnell, G. (2019). Characterisation of a deep-ultraviolet light-emitting diode emission pattern via fluorescence. arXiv:1911.11669.
