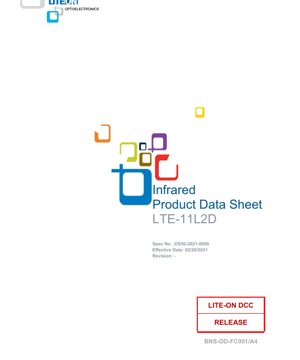

적외선 발광 다이오드 LTE-11L2D 데이터시트 - T1 3mm 패키지 - 940nm 파장 - 1.8V 순방향 전압 - 170mW 전력 소산 - 한국어 기술 문서

1. 제품 개요

LTE-11L2D는 신뢰할 수 있고 효율적인 비가시광선 방출이 필요한 애플리케이션을 위해 설계된 고성능 적외선 발광 다이오드입니다. 이 장치의 핵심 기능은 전기 에너지를 940 나노미터의 피크 파장을 갖는 적외선 방사로 변환하는 것입니다. 이 파장은 주변 가시광선의 간섭을 최소화해야 하는 애플리케이션에 이상적입니다. 왜냐하면 이 파장은 일반적인 인간의 가시 스펙트럼 범위를 벗어나기 때문입니다. 이 장치는 3mm 직경의 표준 T-1 패키지에 장착되어 있으며, 부품 식별에 도움이 되고 일부 여과 특성을 제공할 수 있는 짙은 파란색 렌즈를 특징으로 합니다. 이 발광기의 주요 장점은 높은 방사 강도로, 적당한 구동 전류에서도 강력한 신호 전송을 가능하게 합니다. 이 설계는 소형 크기, 비용 효율성, 일관된 광학 성능이 중요한 시장과 애플리케이션을 목표로 합니다.

1.1 핵심 특징 및 목표 애플리케이션

LTE-11L2D의 주요 특징은 표준 PCB 레이아웃 및 자동화 조립 공정과의 호환성을 보장하는 대중적인 T-1 폼 팩터를 포함합니다. 짙은 파란색 렌즈는 시각적 식별자 역할을 합니다. 940nm에서의 피크 방출은 실리콘 광검출기 감도와 대기 전송 사이의 좋은 균형을 제공하는 적외선 통신의 표준입니다. 이 장치는 전력 효율적인 리모컨 시스템 및 데이터 전송 프로토콜에 필수적인 펄스 동작을 지원합니다. 무연 및 RoHS 준수는 글로벌 전자 제조에 적합하게 만듭니다. 주요 적용 분야는 텔레비전, 오디오 시스템 및 기타 가전 제품용 소비자 리모컨의 적외선 신호 전송입니다. 또한 근거리 데이터 전송 링크 및 근접 센서, 물체 카운터, 반사형 광학 스위치와 같이 보이지 않는 광원이 선호되는 다양한 센서 기술에도 적합합니다.

2. 기술 파라미터: 심층 객관적 해석

이 섹션은 데이터시트에 명시된 전기적, 광학적 및 열적 특성에 대한 상세한 분석을 제공하며, 설계 엔지니어에게 그 중요성을 설명합니다.

2.1 절대 최대 정격

절대 최대 정격은 장치에 영구적인 손상이 발생할 수 있는 응력 한계를 정의합니다. 이는 정상 작동 조건이 아닙니다. 전력 소산(P_V)은 주변 온도(T_A) 25°C에서 170 mW로 정격화됩니다. 이 값은 주변 온도가 증가함에 따라 감소하며, 이는 디레이팅 곡선에 표시됩니다. 연속 순방향 전류(I_F)는 100 mA인 반면, 매우 짧은 펄스(100 µs)에 대해 700 mA의 훨씬 더 높은 서지 전류(I_FSM)가 허용됩니다. 이는 리모컨 버스트 전송에 일반적입니다. 낮은 역전압 정격(V_R= 5V)은 다이오드의 PN 접합이 상당한 역바이어스를 견디도록 설계되지 않았음을 나타내므로 회로 보호(직렬 저항 또는 병렬 보호 다이오드와 같은)가 종종 필요합니다. 최대 접합 온도(T_j)는 100°C이며, 리드가 7mm 길이의 PCB에 납땜되었을 때 접합에서 주변으로의 열 저항(R_thJA)은 300 K/W입니다. 이 열 파라미터는 과열을 방지하기 위해 상승된 주변 온도에서 허용 가능한 최대 전력 소산을 계산하는 데 중요합니다.

2.2 전기적 및 광학적 특성

이러한 파라미터는 25°C에서 특정 테스트 조건(일반적으로 I_F= 100mA, 펄스 폭 = 20ms)에서 측정되며 장치의 일반적인 성능을 나타냅니다. 방사 강도(I_E)의 전형적인 값은 68 mW/sr이며, 최소값은 40 mW/sr입니다. 이는 단위 입체각당 방출되는 광학 출력을 측정하며 발광기의 밝기에 대한 핵심 성능 지표입니다. 광학 설계 시 ±10%의 허용 오차를 고려해야 합니다. 피크 방출 파장(λ_P)은 일반적으로 940nm입니다. 스펙트럼 대역폭(Δλ)은 약 50nm로, 방출되는 파장의 범위를 정의합니다. 순방향 전압(V_F)은 테스트 전류에서 일반적으로 1.8V이며 최대 1.5V입니다. 이는 필요한 공급 전압 및 직렬 저항 값을 계산하는 데 중요합니다. 역전류(I_R)는 매우 낮습니다(5V에서 최대 10 µA). 상승 및 하강 시간(t_r, t_f)은 20 ns로, 장치가 매우 빠르게 스위칭될 수 있음을 나타내며 고속 펄스 동작을 지원합니다. 반각(θ_1/2)은 ±22°로, 강도가 피크 값의 50%로 떨어지는 방사 각도를 의미합니다. 이는 빔 폭과 방사 패턴을 정의합니다.

3. 성능 곡선 분석

데이터시트는 다양한 조건에서 장치의 동작을 설명하는 여러 그래프를 제공하며, 이는 견고한 시스템 설계에 필수적입니다.

3.1 상대 스펙트럼 분포

그림 1은 파장 대비 상대 방사 강도를 보여줍니다. 곡선은 정의된 50nm 대역폭을 가진 940nm를 중심으로 합니다. 이 그래프는 수신 광검출기의 스펙트럼 감도와의 호환성을 보장하는 데 매우 중요합니다. 설계자는 최적의 신호 강도를 위해 발광기의 출력 스펙트럼이 검출기의 응답 곡선과 적절히 중첩되는지 확인해야 합니다.

3.2 열 및 전류 디레이팅

그림 2는 주변 온도 대비 순방향 전류 한계를 나타냅니다. 이는 접합 온도를 최대 100°C 이하로 유지하기 위해 주변 온도가 25°C 이상으로 상승함에 따라 허용 가능한 최대 연속 전류가 어떻게 감소하는지 보여줍니다. 이 디레이팅은 장치의 열 저항 및 전력 소산의 직접적인 결과입니다. 고온 환경에서 신뢰할 수 있는 작동을 위해서는 구동 전류를 그에 따라 감소시켜야 합니다.

3.3 순방향 전류 대 전압 및 상대 출력

그림 3은 표준 I-V(전류-전압) 특성 곡선입니다. 이는 지수 관계를 보여주며, 100mA에서 약 1.8V의 일반적인 V_F를 확인시켜 줍니다. 그림 4와 그림 5는 상대 방사 강도가 순방향 전류 및 주변 온도에 따라 어떻게 변화하는지 보여줍니다. 출력은 전류와 완벽하게 선형적이지 않으며 내부 양자 효율 감소로 인해 온도가 증가함에 따라 감소합니다. 이러한 곡선은 전력 소비 및 열 부하를 관리하면서 원하는 광학 출력을 달성하기 위한 최적의 작동점을 선택하는 데 도움이 됩니다.

3.4 방사 다이어그램

그림 6은 극좌표 방사 패턴 다이어그램입니다. 이는 ±22°의 반각을 시각적으로 나타내며 강도가 공간적으로 어떻게 분포하는지 보여줍니다. 이는 광학 경로 설계에 매우 중요합니다. 이 유형의 패키지에 대한 패턴은 일반적으로 람베르트형에 가깝습니다. 즉, 강도는 시야각의 코사인에 대략 비례합니다.

4. 기계적 및 패키지 정보

4.1 외형 치수

기계 도면은 모든 중요한 치수를 제공합니다. 패키지는 본체 직경 3.2mm ±0.15mm 및 일반적인 렌즈 높이를 가진 표준 T-1입니다. 리드 직경은 0.5mm입니다. 리드가 패키지에서 나오는 지점에서 측정된 리드 간격은 공칭 2.54mm로, 스루홀 부품의 표준 0.1인치 피치입니다. 최소 리드 길이는 25.4mm입니다. 주목할 만한 특징은 플랜지 아래에 최대 0.7mm의 돌출된 수지가 있을 수 있다는 점으로, PCB 스탠드오프 및 세정 시 고려해야 합니다. 애노드와 캐소드는 다이어그램에 명확히 표시되어 있습니다. 더 긴 리드가 일반적으로 애노드이지만, 다이어그램이 확정적인 참조 자료입니다.

4.2 극성 식별

극성은 외형 도면에 명확히 표시되어 있습니다. 잘못된 극성 연결은 장치가 빛을 방출하지 못하게 하고 역전압 응력에 노출시킬 수 있습니다. 패키지 림의 평평한 부분은 종종 더 짧은 리드인 캐소드 측과 정렬됩니다. 조립 시 항상 데이터시트 다이어그램과 대조하여 확인하십시오.

5. 납땜 및 조립 지침

5.1 권장 납땜 패드 레이아웃

그림 8은 PCB 설계를 위한 권장 납땜 패드 풋프린트를 보여줍니다. 캐소드 및 애노드용 패드와 구리 영역 및 솔더 레지스트의 치수가 표시됩니다. 잘 설계된 패드는 신뢰할 수 있는 납땜 접합, 적절한 기계적 안정성을 보장하고 납땜 중 열 방산에 도움이 됩니다. 이러한 권장 사항을 따르면 툼스토닝 및 불량한 솔더 필렛을 방지하는 데 도움이 됩니다.

5.2 납땜 프로파일 및 주의사항

데이터시트는 본체에서 2.0mm 떨어진 지점에서 측정하여 최대 5초 동안 260°C의 리드 납땜 온도를 지정합니다. 이는 웨이브 납땜 또는 핸드 납땜 공정에 대한 중요한 파라미터입니다. 이 시간-온도 프로파일을 초과하면 내부 다이, 와이어 본드 또는 에폭시 패키지가 손상되어 조기 고장 또는 열화된 광학 성능을 초래할 수 있습니다. 그림 9는 권장 웨이브 납땜 온도 프로파일을 보여주며, 예열, 소킹, 리플로우 및 냉각 단계를 나타냅니다. 열 충격을 최소화하기 위해 이 프로파일을 따르는 것이 필수적입니다. 일반 저장 조건은 지정된 저장 온도 범위인 -40°C ~ +100°C 내에서 습기 흡수를 방지하기 위해 건조한 환경에 있어야 합니다. 습기 흡수는 리플로우 중 "팝콘 현상"을 일으킬 수 있습니다(이는 SMD 부품에 더 중요합니다).

6. 애플리케이션 제안 및 설계 고려사항

6.1 일반적인 애플리케이션 회로

가장 일반적인 애플리케이션은 적외선 리모컨 송신기입니다. 기본 회로는 전류 제한 저항을 통해 발광기를 구동하는 마이크로컨트롤러 GPIO 핀을 포함합니다. 저항 값은 R = (V_CC- V_F) / I_F로 계산됩니다. 예를 들어, 3.3V 공급 전압, V_F=1.8V, 원하는 I_F=100mA인 경우, R = (3.3 - 1.8) / 0.1 = 15Ω입니다. 저항의 전력 정격은 충분해야 합니다(P = I_F²* R = 0.15W). 펄스 동작의 경우 마이크로컨트롤러가 필요한 피크 전류를 공급/싱크할 수 있는지 확인하십시오. 트랜지스터(BJT 또는 MOSFET) 드라이버는 더 높은 전류 또는 MCU 핀이 충분한 전류를 공급할 수 없을 때 종종 사용됩니다.

6.2 광학 설계 고려사항

최적의 범위 및 신호 무결성을 위해 발광기를 940nm에서 감도가 있는 광검출기 또는 포토트랜지스터와 짝지으십시오. 방사 패턴을 고려하십시오. 넓은 커버리지 리모컨의 경우 ±22° 각도가 적합합니다. 더 방향성이 있는 링크의 경우 빔을 평행하게 만들기 위해 렌즈를 추가할 수 있습니다. 짙은 파란색 렌즈는 일부 가시광선을 감쇠시켜 수신기에서 배경 노이즈를 줄일 수 있습니다. 발광기와 수신기가 올바르게 정렬되었는지 확인하십시오. 햇빛 또는 백열등에서 나오는 주변광에는 IR 성분이 포함되어 간섭을 일으킬 수 있습니다. 변조된 신호(예: 38kHz 반송파) 및 해당하는 조정된 수신기를 사용하면 이 DC 주변 노이즈를 제거하는 데 도움이 됩니다.

6.3 열 관리

작지만 장치는 열을 발산합니다. 최대 연속 전류 100mA 및 V_F=1.8V에서 소산되는 전력은 180mW로, 25°C에서의 170mW 정격을 약간 초과합니다. 따라서 연속 작동의 경우 전류를 디레이팅하거나 주변 온도가 낮아야 합니다. 펄스 애플리케이션(낮은 듀티 사이클을 가진 리모컨과 같은)에서는 평균 전력이 훨씬 낮으므로 열 문제는 덜 걱정됩니다. 리드 주변의 PCB에 적절한 구리 영역을 제공하면 열을 빼내는 데 도움이 됩니다.

7. 기술 파라미터 기반 자주 묻는 질문

Q: 5V 마이크로컨트롤러 핀에서 이 IR LED를 직접 구동할 수 있습니까?

A: 아니요, 전류 제한 저항 없이는 불가능합니다. 직접 연결하면 매우 높은 전류를 끌어오려고 시도하여 LED를 파괴하고 마이크로컨트롤러 핀을 손상시킬 가능성이 있습니다. 항상 공급 전압과 원하는 순방향 전류를 기반으로 계산된 직렬 저항을 사용하십시오.

Q: 방사 강도(mW/sr)와 방사 출력(mW)의 차이점은 무엇입니까?

A: 방사 강도는 각도에 의존합니다—단위 입체각당 출력입니다. 방사 출력은 모든 방향으로 방출되는 총 광학 출력입니다. 총 출력을 찾으려면 전체 방사 입체각(방사 패턴에 의해 정의됨)에 걸쳐 강도를 적분해야 합니다. 데이터시트는 강도를 제공하며, 이는 수신기에서 특정 거리와 각도에서의 조도(irradiance)를 계산하는 데 더 유용합니다.

Q: 역전압 정격이 왜 5V만 됩니까?

A: 적외선 LED는 순방향 전도 및 발광에 최적화되어 있습니다. 그들의 PN 접합은 높은 역전압을 차단하도록 설계되지 않았습니다. 5V 이상의 역바이어스를 실수로 가하면 항복 및 영구적인 손상을 일으킬 수 있습니다. 역전압이 가능한 회로에서는 병렬로 보호 다이오드를 추가하거나(캐소드-캐소드, 애노드-애노드) 구동 회로가 역바이어스를 절대 적용하지 않도록 해야 합니다.

Q: 내 설계를 위해 반각을 어떻게 해석해야 합니까?

A: ±22°의 반각은 빔이 강도가 피크의 50% 이상인 곳에서 약 44°의 총 폭을 가짐을 의미합니다. 이 각도보다 큰 각도에서는 강도가 급격히 떨어집니다. 약간 축에서 벗어나 가리켜도 작동해야 하는 리모컨의 경우 이는 합리적인 커버리지를 제공합니다. 엄격한 가시선 데이터 링크의 경우 강력한 신호 수신을 위해 이 원뿔 내에서 정렬이 필요합니다.

8. 작동 원리 및 기술 동향

8.1 기본 작동 원리

LTE-11L2D는 반도체 발광 다이오드입니다. 접합 전위(약 1.8V)를 초과하는 순방향 전압이 인가되면 전자와 정공이 반도체 재료(일반적으로 알루미늄 갈륨 비소 - AlGaAs 기반)의 활성 영역으로 주입됩니다. 이들 전하 캐리어는 재결합하여 광자의 형태로 에너지를 방출합니다. 반도체 층의 특정 구성은 방출된 광자의 파장을 결정하며, 이 장치의 경우 940nm입니다. 이 과정을 전계발광이라고 합니다. 짙은 파란색 에폭시 패키지는 섬세한 반도체 칩을 캡슐화하고 보호하며, 방출된 광선을 형성하고 렌즈 역할을 합니다.

8.2 산업 동향

적외선 발광기 시장은 계속 발전하고 있습니다. 동향에는 동일한 패키지 크기에서 더 높은 방사 강도와 효율을 가진 발광기 개발이 포함되어 더 긴 범위 또는 더 낮은 전력 소비를 가능하게 합니다. 또한 IrDA와 같은 초고속 데이터 전송 애플리케이션을 위한 속도(상승/하강 시간) 향상을 위한 작업도 진행 중입니다. 통합은 또 다른 동향으로, 결합된 발광기-드라이버 모듈이 출시되고 있습니다. 더욱이, 소형화를 위한 추진은 계속되고 있지만, T-1 패키지는 견고성과 취급 용이성으로 인해 스루홀 애플리케이션의 주류로 남아 있습니다. 기초 재료 과학은 더 넓은 온도 범위에서 성능을 유지하기 위해 내부 양자 효율 및 열 안정성 향상에 초점을 맞추고 있습니다.
