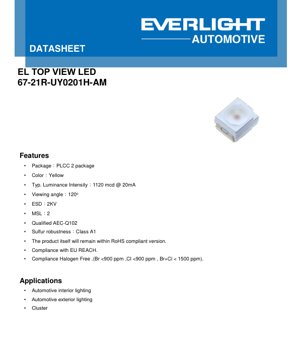

PLCC-2 노란색 LED 데이터시트 - 0201 패키지 - 2.10V 정격 - 1120mcd @20mA - 자동차 등급

1. 제품 개요

본 문서는 PLCC-2 패키지의 고성능 표면 실장형 노란색 LED에 대한 사양을 상세히 설명합니다. 이 소자는 주로 까다로운 자동차 조명 환경을 위해 설계되어, 가혹한 조건을 견딜 수 있는 신뢰성 있는 작동, 일관된 색상 출력 및 견고한 구조를 제공합니다.

1.1 핵심 특징 및 목표 시장

이 LED의 주요 적용 분야는 자동차 부문으로, 내장 및 외장 조명 시스템을 모두 타겟으로 합니다. 주요 특징으로는 순방향 전류 20mA에서 1120 밀리칸델라(mcd)의 전형적인 광도, 우수한 가시성을 위한 넓은 120도 시야각, 자동차 등급 부품을 위한 AEC-Q102 표준 인증이 포함됩니다. 또한 황 내성 강도(Class A1), EU REACH 및 RoHS 지침 준수, 할로겐 프리 특성을 자랑합니다. 이러한 속성들은 계기판 백라이트(클러스터), 실내 분위기 조명, 신뢰성과 수명이 중요한 다양한 외부 신호등과 같은 애플리케이션에 적합하게 만듭니다.

2. 심층 기술 파라미터 분석

전기적 및 광학적 특성은 LED의 작동 한계와 전형적인 성능을 정의합니다.

2.1 광도 및 전기적 특성

주요 작동 파라미터는 접합 온도 25°C 및 순방향 전류(I_F) 20mA에서 지정됩니다. 전형적인 순방향 전압(V_F)은 2.10V이며, 최소 1.75V, 최대 2.75V입니다. 주 파장(λ_d)은 노란색 스펙트럼 내에 있으며, 585nm에서 594nm 범위입니다. 광도(I_V)의 전형적인 값은 1120 mcd이며, 최소 710 mcd, 최대 1800 mcd입니다. 측정 허용 오차에 유의해야 합니다: 광속 ±8%, 순방향 전압 ±0.05V, 주 파장 ±1nm입니다.

2.2 절대 최대 정격 및 열 관리

소자의 신뢰성을 보장하기 위해, 어떠한 조건에서도 이 한계를 초과해서는 안 됩니다. 절대 최대 순방향 전류는 50mA이며, 펄스 ≤10μs에 대해 100mA의 서지 전류 내성을 가집니다. 최대 소비 전력은 137mW입니다. 이 소자는 주변 온도 범위 -40°C ~ +110°C 내에서 작동할 수 있으며, 최대 접합 온도(T_J)는 125°C입니다. 접합에서 납땜 지점까지의 열 저항은 전기적 조건(R_{th JS el}: 100-120 K/W)과 실제 조건(R_{th JS real}: 120-160 K/W) 모두에서 지정되며, 이는 애플리케이션의 열 설계에 매우 중요합니다. ESD 감도는 2kV(HBM)로 평가됩니다.

3. 빈닝 시스템 설명

LED는 주요 파라미터에 대해 빈으로 분류되어 대량 생산의 일관성과 설계 유연성을 보장합니다.

3.1 광도 빈닝

광도는 네 개의 빈으로 그룹화됩니다: V1 (710-900 mcd), V2 (900-1120 mcd), AA (1120-1400 mcd), AB (1400-1800 mcd). 이를 통해 설계자는 특정 애플리케이션 요구 사항에 맞는 적절한 밝기 수준을 선택할 수 있습니다.

3.2 주 파장 및 순방향 전압 빈닝

주 파장은 세 그룹으로 빈닝됩니다: 8588 (585-588 nm), 8891 (588-591 nm), 9194 (591-594 nm). 이를 통해 정밀한 색상 선택이 가능합니다. 순방향 전압은 네 가지 범위로 빈닝됩니다: 1720 (1.75-2.00V), 2022 (2.00-2.25V), 2225 (2.25-2.50V), 2527 (2.50-2.75V). 이는 구동 회로 설계 및 전력 관리에 중요합니다.

4. 성능 곡선 분석

그래픽 데이터는 다양한 조건에서 LED의 동작에 대한 통찰력을 제공합니다.

4.1 IV 곡선 및 스펙트럼 분포

순방향 전류 대 순방향 전압(I-V) 곡선은 다이오드의 전형적인 지수 관계를 보여줍니다. 상대 스펙트럼 분포 그래프는 노란색 영역에서의 방출 피크를 확인시켜 줍니다. 방사 패턴 다이어그램은 강도가 피크 값의 절반으로 떨어지는 축외 각도로 정의되는 120도 시야각을 보여줍니다.

4.2 온도 의존성 및 디레이팅

여러 그래프가 온도에 따른 성능 변화를 상세히 설명합니다. 상대 광도는 접합 온도가 상승함에 따라 감소합니다. 주 파장은 순방향 전류와 접합 온도가 증가함에 따라 이동을 나타냅니다. 순방향 전류 디레이팅 곡선은 매우 중요합니다: 이 곡선은 납땜 패드 온도가 증가함에 따라 최대 허용 순방향 전류를 줄여야 함을 보여줍니다. 예를 들어, 패드 온도 110°C에서 최대 연속 전류는 34mA로 제한됩니다. 별도의 그래프는 다른 듀티 사이클에 대한 허용 가능한 펄스 처리 능력을 정의합니다.

5. 기계적, 패키징 및 조립 정보

5.1 기계적 치수 및 극성

이 부품은 표준 PLCC-2(Plastic Leaded Chip Carrier) 표면 실장 패키지를 사용하며, 풋프린트 크기에 따라 흔히 0201로 불립니다. 상세한 기계 도면은 정확한 길이, 너비, 높이 및 리드 위치를 지정합니다. 파트 넘버에는 역극성을 나타내는 "R"이 포함되어 있으며, 이는 올바른 방향을 보장하기 위해 PCB 설계 시 권장 납땜 패드 레이아웃과 대조하여 확인해야 합니다.

5.2 납땜 및 리플로우 지침

적절한 솔더 조인트 형성과 열 방출을 보장하기 위해 권장 납땜 패드 레이아웃이 제공됩니다. 리플로우 납땜 프로파일을 정확히 따라야 합니다. 최대 납땜 온도는 260°C이며, 지속 시간은 30초를 초과하지 않아야 합니다. LED 패키지 및 내부 다이에 대한 열 손상을 방지하기 위해 이 프로파일을 준수하는 것이 필수적입니다.

5.3 패키징 및 취급 주의사항

이 소자의 Moisture Sensitivity Level(MSL)은 2입니다. 주의사항으로는 건조한 환경에 보관하고, 패키징이 개봉된 후 납땜 전에 플로어 라이프를 초과하여 주변 습도에 노출된 경우 베이킹하는 것이 포함됩니다. 일반 주의사항으로는 역전압 인가, 절대 최대 정격 초과, 기계적 스트레스 가하는 것을 경고합니다.

6. 주문 및 파트 넘버 정보

파트 넘버는 특정 구조를 따릅니다:67-21R-UY0201H-AM.

• 67-21: 제품군.
• R: 역극성.
• UY: 색상(노란색).
• 020: 테스트 전류(20mA).
• 1: 리드 프레임 유형.
• H: 밝기 수준(높음).
• AM: 자동차 애플리케이션 지정.

7. 애플리케이션 설계 고려사항 및 FAQ

7.1 전형적인 애플리케이션 시나리오

이 LED는 다음에 이상적입니다:

• 자동차 내장 조명: 계기판 계기 클러스터, 스위치 백라이트, 실내 분위기 조명 스트립.
• 자동차 외장 조명: 사이드 마커 램프, 센터 하이마운트 스톱 램프(CHMSL), 방향 지시등(지역 규정 및 요구 강도에 따라).

7.2 설계 및 사용 FAQ

Q: 권장 구동 전류는 얼마입니까?

A: 전형적인 작동 전류는 20mA로, 밝기와 수명 사이의 좋은 균형을 제공합니다. 절대 최대치는 연속 50mA이지만, 이 한계 근처에서 작동하려면 디레이팅 곡선에 표시된 것처럼 신중한 열 관리가 필요합니다.

Q: 설계에서 색상 일관성을 어떻게 보장합니까?

A: 주문 시 필요한 주 파장 빈(8588, 8891 또는 9194)을 지정하십시오. 동일한 생산 빈의 LED를 사용하면 색상 변동을 최소화할 수 있습니다.

Q: 전류 제한 저항이 필요합니까?

A: 예. LED는 전류 구동 소자입니다. 특히 순방향 전압(1.75V ~ 2.75V)의 변동을 고려할 때, 열 폭주 및 LED 파손을 방지하기 위해 외부 전류 제한 저항 또는 정전류 구동 회로가 필수적입니다.

Q: 비자동차 애플리케이션에 사용할 수 있습니까?

A: 자동차 사용에 적합하지만, 높은 신뢰성 덕분에 환경 견고성이 필요한 다른 까다로운 산업, 소비자 또는 간판 애플리케이션에도 적합합니다.

7.3 실용적인 설계 사례 연구

계기판 표시등을 설계하는 경우를 고려해 보십시오. 설계 단계는 다음과 같습니다: 1) 주간 가시성 요구 사항에 따라 필요한 광도 결정(적절한 빈 선택, 예: AA 또는 AB). 2) 구동 회로 설계: LED의 순방향 전압 빈(예: ~2.1V의 경우 2022)을 고려하여 20mA를 달성하기 위한 12V 자동차 공급 전압용 직렬 저항 값 계산. 공식은 R = (V_supply- V_F) / I_F입니다. 3) 열 분석: PCB 레이아웃 및 계기판 근처의 가능한 주변 온도가 납땜 패드 온도가 디레이팅이 필요한 지점을 초과하지 않는지 확인(디레이팅 곡선 참조). 4) LED가 역전압 작동을 위해 설계되지 않았으므로 PCB에 역극성 보호 구현.

8. 기술 원리 및 산업 배경

8.1 작동 원리

이 LED는 반도체 광원입니다. 문턱 전압을 초과하는 순방향 전압이 인가되면, 전자가 반도체 칩 내에서 정공과 재결합하여 광자의 형태로 에너지를 방출합니다. 칩의 활성 영역에 사용된 특정 재료가 방출되는 빛의 파장(색상)을 결정하며, 이 경우 노란색입니다. PLCC-2 패키지는 반사 컵과 성형된 에폭시 렌즈를 포함하여 광 출력을 형성하고 지정된 120도 시야각을 달성합니다.

8.2 비교 및 트렌드

기존의 스루홀 LED와 비교하여, 이 PLCC-2 SMD 소자는 더 작은 풋프린트, 자동화 조립에 더 나은 적합성, 납땜 패드를 통해 열을 발산할 수 있는 설계로 인해 향상된 열 성능을 제공합니다. 자동차 조명의 트렌드는 더 높은 효율(와트당 더 많은 루멘), 더 슬림한 디자인을 가능하게 하는 더 작은 패키지 크기, 광원과 직접 통합된 제어 전자 장치(예: LED 드라이버)의 증가된 통합을 향하고 있습니다. AEC-Q102 인증과 컴팩트 패키지의 고휘도를 갖춘 이러한 구성 요소는 고급, 신뢰할 수 있는 차량 조명 시스템에 대한 이러한 산업 수요와 일치합니다.
