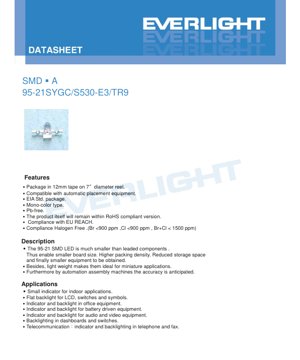

1. 제품 개요
95-21SYGC/S530-E3/TR9은 소형 크기, 높은 신뢰성 및 효율적인 성능이 요구되는 현대 전자 응용 분야를 위해 설계된 표면 실장 장치(SMD) LED입니다. 이 부품은 지시등 및 백라이트 솔루션에 혁신을 가져온 초소형 LED 제품군에 속합니다.
1.1 핵심 장점 및 제품 포지셔닝
이 LED의 주요 장점은 기존 리드형 부품에 비해 크게 줄어든 점유 면적입니다. 이러한 소형화는 설계자와 제조업체에게 몇 가지 핵심 이점을 제공합니다. 첫째, 오늘날 휴대용 및 소형화된 전자 제품 추세에 있어 매우 중요한 더 작은 인쇄 회로 기판(PCB) 설계를 가능하게 합니다. SMD 부품으로 달성할 수 있는 높은 포장 밀도는 주어진 면적에 더 많은 LED 또는 다른 부품을 배치할 수 있어 크기를 늘리지 않고도 기능성을 향상시킵니다.
둘째, SMD 패키지의 가벼운 무게는 휴대용 장치, 웨어러블, 항공우주 장비와 같이 무게가 중요한 응용 분야에 이상적입니다. 자동화 호환 테이프 및 릴 패키징(직경 7인치 릴에 12mm 테이프)을 사용하면 표준 픽 앤 플레이스 기계를 사용하여 고속, 정확한 부품 배치가 보장되어 조립 시간과 비용을 줄이고 일관성을 향상시킵니다. 이 제품은 다양한 소비자, 사무실 및 통신 장비를 위한 범용 지시등 및 백라이트 소스로 포지셔닝되어 있습니다.
1.2 규정 준수 및 환경 사양
이 LED는 환경 및 규제 준수를 최우선으로 제조되었습니다. 유해 물질에 대한 글로벌 규제와 일치하는 무연(Pb-free) 제품입니다. 제품 자체는 RoHS(유해 물질 제한) 지침의 준수 버전 내에 있습니다. 또한 EU REACH(화학물질의 등록, 평가, 허가 및 제한) 규정을 준수합니다. 더 나아가 할로겐 프리로 분류되며, 브롬(Br<900 ppm), 염소(Cl<900 ppm) 및 이들의 합계(Br+Cl<1500 ppm)에 대해 엄격한 제한을 두고 있습니다. 이러한 사양은 엄격한 환경 규정이 있는 시장에 적합하도록 합니다.
2. 심층 기술 파라미터 분석
전기적 및 광학적 파라미터에 대한 철저한 이해는 적절한 회로 설계와 장기적인 신뢰성 보장에 필수적입니다.
2.1 절대 최대 정격
이 정격은 장치에 영구적인 손상이 발생할 수 있는 한계를 정의합니다. 정상 작동을 위한 것이 아닙니다.
- 역방향 전압 (VR):5V. 역방향 바이어스에서 이 전압을 초과하면 접합 파괴가 발생할 수 있습니다.
- 연속 순방향 전류 (IF):25mA. 연속적으로 인가할 수 있는 DC 전류입니다.
- 피크 순방향 전류 (IFP):60mA. 듀티 사이클 1/10, 주파수 1kHz에서 지정된 최대 허용 펄스 전류입니다. 멀티플렉싱 응용 분야에 매우 중요합니다.
- 전력 소산 (Pd):60mW. 패키지가 소산할 수 있는 최대 전력으로, 순방향 전압(VF) * 순방향 전류(IF)로 계산됩니다.
- 동작 및 보관 온도:장치는 -40°C에서 +85°C까지 동작 가능하며, -40°C에서 +100°C까지 보관할 수 있습니다.
- 정전기 방전 (ESD):2000V (인체 모델). 적절한 ESD 처리 절차를 따라야 합니다.
- 솔더링 온도:리플로우 솔더링의 경우, 최대 10초 동안 260°C의 피크 온도가 지정됩니다. 핸드 솔더링의 경우, 터미널당 3초 동안 납땜 인두 팁 온도가 350°C를 초과해서는 안 됩니다.
2.2 전기-광학 특성 (Ta=25°C)
이는 표준 테스트 조건(순방향 전류 20mA, 주변 온도 25°C)에서의 일반적인 성능 파라미터입니다.
- 발광 강도 (Iv):400mcd (최소), 630mcd (일반). 이는 광원의 인지된 밝기를 측정한 값입니다. ±11%의 허용 오차가 지정되어 있습니다.
- 시야각 (2θ1/2):25도 (일반). 이는 발광 강도가 피크 값의 절반으로 떨어지는 각도 범위를 정의합니다. 25° 각도는 비교적 집중된 빔을 나타내며, 방향성 지시등에 적합합니다.
- 피크 파장 (λp):575nm. 스펙트럼 방출이 가장 강한 파장입니다.
- 주 파장 (λd):573nm. 이는 인간의 눈이 인지하는 단일 파장으로, 색상(선명한 옐로우 그린)을 정의합니다. ±1nm의 허용 오차가 지정되어 있습니다.
- 스펙트럼 방사 대역폭 (Δλ):20nm. 최대 강도의 절반에서의 스펙트럼 폭으로, 색 순도를 나타냅니다.
- 순방향 전압 (VF):20mA에서 2.0V (일반), 2.4V (최대). 전류 제한 저항 설계에 매우 중요합니다. 허용 오차는 ±0.1V입니다.
- 역방향 전류 (IR):VR=5V에서 10μA (최대).
2.3 장치 선택 및 재료 구성
LED 칩은 AlGaInP(알루미늄 갈륨 인듐 포스파이드) 반도체 재료로 구성됩니다. 이 재료 시스템은 스펙트럼의 노란색, 주황색 및 빨간색 영역에서 고효율 빛을 생성하는 것으로 알려져 있습니다. 방출 색상은 선명한 옐로우 그린이며, 칩을 캡슐화하는 수지는 투명하여 광 출력을 극대화하고 칩의 색상 특성을 보존합니다.
3. 성능 곡선 분석
데이터시트는 일반적인 전기-광학 특성 곡선을 참조합니다. 특정 그래프는 텍스트로 재현되지 않았지만, 제공된 파라미터와 표준 LED 동작을 기반으로 일반적인 의미를 아래에서 분석합니다.
3.1 순방향 전류 대 순방향 전압 (I-V 곡선)
이와 같은 AlGaInP LED의 경우, I-V 곡선은 일반적인 다이오드 특성을 나타내며, 턴온 전압은 일반적인 2.0V보다 약간 낮습니다. 이 무릎 전압을 초과하면 전류가 기하급수적으로 증가하는 곡선을 보일 것입니다. 설계자는 작동 전류를 정확히 20mA로 설정하기 위해 직렬 저항을 사용해야 합니다. 명목 VF를 약간 초과하는 전압 증가는 전류의 크고 파괴적인 증가로 이어질 수 있기 때문입니다.
3.2 발광 강도 대 순방향 전류 (L-I 곡선)
광 출력(발광 강도)은 일반적으로 정상 작동 범위(정격 25mA까지)에서 순방향 전류에 비례합니다. 그러나 매우 높은 전류에서는 열 효과로 인해 효율이 떨어질 수 있습니다. 일반적인 20mA에서 작동하면 최적의 성능과 수명을 보장합니다.
3.3 온도 의존성
LED 성능은 온도에 민감합니다. 일반적으로 순방향 전압(VF)은 접합 온도가 증가함에 따라 감소합니다(음의 온도 계수). 반대로 발광 강도와 주 파장은 이동할 수 있습니다. -40°C ~ +85°C의 지정된 동작 온도 범위는 장치가 넓은 환경 범위에서 작동하도록 설계되었음을 나타내지만, 설계자는 극한 조건에서의 잠재적인 밝기 및 색상 변화를 고려해야 합니다.
4. 기계적 및 패키징 정보
4.1 패키지 외형 치수
LED는 업계 표준 SMD 패키지 풋프린트를 따릅니다. 주요 치수(달리 명시되지 않는 한 일반 허용 오차 ±0.1mm)는 크기와 솔더 패드 레이아웃을 정의합니다. 패키지는 신뢰할 수 있는 표면 실장과 우수한 솔더 조인트 형성을 위해 설계되었습니다.
4.2 극성 식별
올바른 극성은 작동에 필수적입니다. 데이터시트에는 캐소드와 애노드 단자를 보여주는 다이어그램이 포함되어 있습니다. 일반적으로 캐소드는 노치, 녹색 표시 또는 테이프 상의 다른 패드 모양으로 표시될 수 있습니다. 설계자는 PCB 풋프린트에 부품을 올바르게 배향하기 위해 패키지 다이어그램을 참조해야 합니다.
5. 솔더링 및 조립 지침
이 지침을 준수하는 것은 조립 수율과 장기적인 신뢰성에 매우 중요합니다.
5.1 전류 제한 요구 사항
이것은 가장 중요한 설계 규칙입니다:LED와 항상 직렬로 외부 전류 제한 저항을 사용해야 합니다. LED는 전류 구동 장치입니다. LED의 순방향 전압보다 공급 전압이 약간 증가하면 전류가 크고 제어되지 않은 증가를 일으켜 빠른 과열 및 고장(소손)으로 이어질 수 있습니다. 저항 값은 옴의 법칙을 사용하여 계산됩니다: R = (공급 전압 - LED_VF) / 원하는 전류.
5.2 보관 및 습도 민감도
LED는 대기 중 습기 흡수를 방지하기 위해 건조제와 함께 습기 차단 백에 포장되어 있습니다.
- 개봉 전:≤30°C 및 ≤90% 상대 습도(RH)에서 보관하십시오.
- 개봉 후:"플로어 라이프"는 ≤30°C 및 ≤60% RH 조건에서 72시간입니다. 이 시간 내에 사용하지 않으면 사용하지 않은 부품은 새로운 건조제와 함께 방습 패키지에 다시 밀봉해야 합니다.
- 베이킹:건조제 지시기가 포화 상태를 나타내거나 플로어 라이프를 초과한 경우, 사용 전에 부품을 60±5°C에서 24시간 동안 베이킹하여 습기를 제거하고 리플로우 솔더링 중 "팝콘 현상"을 방지해야 합니다.
5.3 리플로우 솔더링 프로파일 (무연)
무연 솔더 합금에는 특정 온도 프로파일이 필요합니다:
- 예열:60-120초 동안 주변 온도에서 150-200°C까지 상승(최대 상승률 3°C/초).
- 소킹/리플로우:액상선(217°C) 이상 시간: 60-150초. 피크 온도는 260°C를 초과해서는 안 되며, 255°C 이상 시간은 30초를 초과해서는 안 됩니다. 부품은 최대 10초 동안 피크 온도에 있어야 합니다.
- 냉각:최대 냉각률 6°C/초.
- 중요:동일한 보드/부품에 대해 리플로우 솔더링은 두 번 이상 수행해서는 안 됩니다.
5.4 핸드 솔더링 및 리워크
핸드 솔더링이 필요한 경우, 각별한 주의가 필요합니다. 팁 온도 ≤350°C, 정격 전력 ≤25W의 납땜 인두를 사용하십시오. 터미널당 접촉 시간은 ≤3초여야 합니다. 각 터미널을 납땜할 때마다 최소 2초의 냉각 간격을 두십시오. 가열 중에 부품에 기계적 스트레스를 가하지 마십시오. 리워크는 강력히 권장되지 않습니다. 절대 불가피한 경우, 전용 더블 헤드 납땜 인두를 사용하여 두 터미널을 동시에 가열하고 부품을 균일하게 들어 올려 솔더 패드나 LED 자체를 손상시키지 않도록 하십시오.
6. 패키징 및 주문 정보
6.1 표준 패키징
LED는 방습 백에 밀봉된 엠보싱 캐리어 테이프에 공급됩니다. 테이프 폭은 12mm이며, 표준 7인치(178mm) 직경 릴에 감겨 있습니다. 각 릴에는 1000개가 들어 있습니다. 캐리어 테이프 포켓과 릴의 상세 치수가 제공되어 자동화 조립 장비와의 호환성을 보장합니다.
6.2 라벨 설명
패키징 라벨에는 추적성과 빈닝을 위한 여러 코드가 포함되어 있습니다:
- P/N:제품 번호 (95-21SYGC/S530-E3/TR9).
- LOT No:추적성을 위한 제조 로트 번호.
- QTY:포장 수량 (예: 1000).
- CAT:발광 강도 등급 (밝기 빈닝).
- HUE:주 파장 등급 (색상 빈닝).
- REF:순방향 전압 등급 (VF 빈닝).
7. 응용 제안 및 설계 고려 사항
7.1 일반적인 응용 시나리오
사양에 따르면, 이 LED는 다음에 적합합니다:
- 상태 지시등:소비자 가전의 전원 켜짐, 대기, 모드 또는 배터리 충전 지시등.
- 백라이트:소형 장치의 LCD 패널, 멤브레인 스위치, 키패드 및 계기 기호용.
- 사무 기기:프린터, 스캐너, 복사기 및 라우터의 지시등 및 백라이트.
- 휴대용/배터리 구동 장치:낮은 전압(2.0V)과 효율적인 구동 가능성으로 인해 휴대폰, 리모컨 및 의료 기기에서 배터리 수명을 연장하는 데 이상적입니다.
- 오디오/비디오 장비:증폭기, 리시버 및 셋톱 박스의 디스플레이 및 기능 지시등.
- 자동차 내장:계기판 스위치 및 컨트롤용 백라이트(비중요 조명용, 동작 온도 범위 참고).
- 통신:전화기, 팩스 기기 및 네트워크 하드웨어의 지시등.
7.2 설계 고려 사항
- 전류 구동:항상 정전류원 또는 더 일반적으로 직렬 저항이 있는 정전압원을 사용하십시오. PWM(펄스 폭 변조)은 디밍에 사용할 수 있습니다.
- 열 관리:전력이 낮지만(20mA에서 40mW), 특히 여러 LED가 군집되어 있거나 주변 온도가 높은 경우 PCB에 적절한 열 방출이 있는지 확인하십시오.
- 광학 설계:25° 시야각은 방향성 빔을 제공합니다. 더 넓은 조명을 위해서는 하우징에 확산 렌즈나 반사판이 필요할 수 있습니다.
- ESD 보호:LED가 사용자가 접근 가능한 경우, 민감한 입력 라인에 ESD 보호 다이오드를 포함시키십시오.
8. 기술 비교 및 차별화
기존 스루홀 LED 기술과 비교하여, 이 SMD LED는 우수한 크기, 무게 및 조립 이점을 제공합니다. SMD 옐로우 그린 LED 세그먼트 내에서 주요 차별화 요소는 낮은 순방향 전류(20mA)에서 상대적으로 높은 발광 강도(630mcd), 많은 논리 레벨 전압과 호환되는 표준 2.0V 순방향 전압, 그리고 현대 환경 표준(RoHS, REACH, 할로겐 프리) 준수입니다. AlGaInP 칩 기술은 옐로우 그린 스펙트럼에 대해 우수한 효율성과 색상 안정성을 제공합니다.
9. 자주 묻는 질문 (기술 파라미터 기반)
9.1 5V 공급 전압으로 어떤 저항 값을 사용해야 합니까?
일반적인 VF 2.0V와 원하는 IF 20mA를 사용합니다: R = (5V - 2.0V) / 0.020A = 150 옴. 가장 가까운 표준 값은 150Ω입니다. 저항에서 소산되는 전력은 (3V * 0.02A) = 0.06W이므로, 표준 1/8W(0.125W) 또는 1/4W 저항으로 충분합니다.
9.2 3.3V 마이크로컨트롤러 핀에서 이 LED를 직접 구동할 수 있습니까?
가능하지만 주의가 필요합니다. 일반적인 VF는 2.0V이며, 마이크로컨트롤러 GPIO 핀은 종종 20mA를 공급할 수 있습니다. 그러나 마이크로컨트롤러의 핀당 절대 최대 전류와 총 포트 전류를 확인해야 합니다. 일반적으로 GPIO 핀을 사용하여 트랜지스터(예: 소형 NPN 또는 MOSFET)를 제어하고, 이 트랜지스터가 메인 전원 레일의 전류로 LED를 구동하도록 하는 것이 더 안전하고 신뢰할 수 있습니다.
9.3 왜 보관 온도가 동작 온도보다 높습니까?
보관 온도(최대 100°C)는 전원이나 전류 유도 열이 없는 상태에서 부품이 열화 없이 견딜 수 있는 비작동 주변 온도를 의미합니다. 동작 온도(최대 85°C)는 사용 중 LED 자체의 전력 소산으로 인해 발생하는 추가 열을 포함합니다. 동작 중 접합 온도는 주변 온도보다 높을 것이므로, 접합을 안전한 한계 내에 유지하기 위해 허용 주변 온도는 더 낮습니다.
10. 실용적인 설계 및 사용 사례
시나리오: 휴대용 데이터 로거용 다중 LED 상태 패널 설계.
장치에는 3.7V 리튬 이온 배터리가 있으며, 녹음, 메모리 가득 참, 배터리 부족, 블루투스 연결 및 GPS 잠금을 나타내는 5개의 옐로우 그린 LED가 필요합니다. 95-21SYGC LED를 사용하여 설계자는 다음을 수행합니다:
- 각 LED에 대한 직렬 저항 계산: R = (3.7V - 2.0V) / 0.020A = 85 옴. 원하는 밝기 대 배터리 수명에 맞춰 표준 82Ω 또는 100Ω 저항을 사용합니다.
- 풋프린트 다이어그램에 따라 올바른 극성으로 PCB에 LED를 배치합니다.
- 계산된 저항을 통해 시스템 마이크로컨트롤러의 GPIO 핀으로 각 LED를 구동합니다.
- 펌웨어에서 필요에 따라 LED를 켜고 끄거나 깜빡이는 로직을 구현합니다.
- PCB 레이아웃에서 LED 간에 약간의 간격을 두어 열 결합을 방지하고 안정성을 위한 접지면을 포함하도록 합니다.
- 조립 업체가 제공된 리플로우 솔더링 프로파일을 따르도록 지정합니다.
이 접근 방식은 휴대용 응용 분야에 적합한 소형, 신뢰할 수 있으며 저전력 지시 시스템을 제공합니다.
11. 동작 원리 소개
발광 다이오드(LED)는 전기발광이라는 과정을 통해 빛을 방출하는 반도체 장치입니다. 반도체 재료(이 경우 AlGaInP)의 p-n 접합에 순방향 전압이 인가되면, n형 영역의 전자와 p형 영역의 정공이 접합 영역으로 주입됩니다. 이들 전하 캐리어가 재결합하면서 광자(빛) 형태로 에너지를 방출합니다. 방출된 빛의 특정 파장(색상)은 반도체 재료의 밴드갭 에너지에 의해 결정됩니다. AlGaInP는 가시 스펙트럼의 노란색, 주황색 및 빨간색 부분에 해당하는 빛에 해당하는 밴드갭을 가집니다. "투명" 에폭시 수지 캡슐러트는 칩을 보호하고 렌즈 역할을 하여 광 출력 빔을 형성합니다.
12. 기술 동향 및 맥락
설명된 부품은 더 넓은 LED 산업 내에서 성숙하고 널리 채택된 기술을 나타냅니다. 이러한 부품에 영향을 미치는 주요 지속적인 동향은 다음과 같습니다:
- 더욱 심화된 소형화:95-21 패키지는 작지만, 초소형 설계를 위한 더 작은 칩 스케일 패키지(CSP) LED가 등장하고 있습니다.
- 효율성 증가:에피택셜 성장 및 칩 설계의 지속적인 개선으로 발광 효율(전기 와트당 더 많은 광 출력)이 높아져 더 낮은 구동 전류와 감소된 전력 소비가 가능해집니다.
- 향상된 신뢰성 및 수명:패키징 재료 및 열 관리의 개선으로 동작 수명이 연장되어 LED가 더 중요한 응용 분야에 적합해지고 있습니다.
- 통합:여러 LED 칩(RGB)을 단일 패키지에 통합하거나 LED를 드라이버 IC와 결합하여 시스템 설계를 단순화하는 추세가 있습니다.
- 더 엄격한 규정 준수:RoHS 및 REACH와 같은 환경 규정은 계속 발전하여 제조업체를 더 깨끗한 재료 세트와 공정으로 밀어붙이고 있습니다.
이 데이터시트는 이러한 동향의 교차점에 위치한 신뢰할 수 있고 표준화된 부품을 반영하며, 다양한 전자 제품에 대해 성능, 크기, 비용 및 규정 준수의 균형을 제공합니다.
LED 사양 용어
LED 기술 용어 완전 설명
광전 성능
| 용어 | 단위/표시 | 간단한 설명 | 중요한 이유 |
|---|---|---|---|
| 광효율 | lm/W (루멘 매 와트) | 전력 와트당 광출력, 높을수록 더 에너지 효율적입니다. | 에너지 효율 등급과 전기 비용을 직접 결정합니다. |
| 광속 | lm (루멘) | 광원에서 방출되는 총 빛, 일반적으로 "밝기"라고 합니다. | 빛이 충분히 밝은지 결정합니다. |
| 시야각 | ° (도), 예: 120° | 광도가 절반으로 떨어지는 각도, 빔 폭을 결정합니다. | 조명 범위와 균일성에 영향을 미칩니다. |
| 색온도 | K (켈빈), 예: 2700K/6500K | 빛의 따뜻함/차가움, 낮은 값은 노란색/따뜻함, 높은 값은 흰색/차가움. | 조명 분위기와 적합한 시나리오를 결정합니다. |
| 연색성 지수 | 단위 없음, 0–100 | 물체 색상을 정확하게 재현하는 능력, Ra≥80이 좋습니다. | 색상 정확성에 영향을 미치며, 쇼핑몰, 박물관과 같은 고수요 장소에서 사용됩니다. |
| 색차 허용오차 | 맥아담 타원 단계, 예: "5단계" | 색상 일관성 메트릭, 작은 단계는 더 일관된 색상을 의미합니다. | 동일 배치의 LED 전체에 균일한 색상을 보장합니다. |
| 주파장 | nm (나노미터), 예: 620nm (빨강) | 컬러 LED의 색상에 해당하는 파장. | 빨강, 노랑, 녹색 단색 LED의 색조를 결정합니다. |
| 스펙트럼 분포 | 파장 대 강도 곡선 | 파장 전체에 걸친 강도 분포를 보여줍니다. | 연색성과 색상 품질에 영향을 미칩니다. |
전기적 매개변수
| 용어 | 기호 | 간단한 설명 | 설계 고려사항 |
|---|---|---|---|
| 순방향 전압 | Vf | LED를 켜기 위한 최소 전압, "시작 임계값"과 같습니다. | 드라이버 전압은 ≥Vf이어야 하며, 직렬 LED의 경우 전압이 더해집니다. |
| 순방향 전류 | If | 정상 LED 작동을 위한 전류 값. | 일반적으로 정전류 구동, 전류가 밝기와 수명을 결정합니다. |
| 최대 펄스 전류 | Ifp | 짧은 시간 동안 견딜 수 있는 피크 전류, 디밍 또는 플래싱에 사용됩니다. | 손상을 피하기 위해 펄스 폭과 듀티 사이클을 엄격히 제어해야 합니다. |
| 역방향 전압 | Vr | LED가 견딜 수 있는 최대 역전압, 초과하면 항복될 수 있습니다. | 회로는 역연결 또는 전압 스파이크를 방지해야 합니다. |
| 열저항 | Rth (°C/W) | 칩에서 솔더로의 열전달 저항, 낮을수록 좋습니다. | 높은 열저항은 더 강력한 방열이 필요합니다. |
| ESD 면역 | V (HBM), 예: 1000V | 정전기 방전을 견디는 능력, 높을수록 덜 취약합니다. | 생산 시 정전기 방지 조치가 필요하며, 특히 민감한 LED의 경우. |
열 관리 및 신뢰성
| 용어 | 주요 메트릭 | 간단한 설명 | 영향 |
|---|---|---|---|
| 접합 온도 | Tj (°C) | LED 칩 내부의 실제 작동 온도. | 10°C 감소마다 수명이 두 배가 될 수 있음; 너무 높으면 광감쇠, 색 변위를 유발합니다. |
| 루멘 감가 | L70 / L80 (시간) | 밝기가 초기 값의 70% 또는 80%로 떨어지는 시간. | LED "서비스 수명"을 직접 정의합니다. |
| 루멘 유지 | % (예: 70%) | 시간이 지난 후 유지되는 밝기의 비율. | 장기 사용 시 밝기 유지 능력을 나타냅니다. |
| 색 변위 | Δu′v′ 또는 맥아담 타원 | 사용 중 색상 변화 정도. | 조명 장면에서 색상 일관성에 영향을 미칩니다. |
| 열 노화 | 재료 분해 | 장기간 고온으로 인한 분해. | 밝기 감소, 색상 변화 또는 개방 회로 고장을 유발할 수 있습니다. |
패키징 및 재료
| 용어 | 일반 유형 | 간단한 설명 | 특징 및 응용 |
|---|---|---|---|
| 패키지 유형 | EMC, PPA, 세라믹 | 칩을 보호하는 하우징 재료, 광학/열 인터페이스를 제공합니다. | EMC: 내열성 좋음, 저비용; 세라믹: 방열성 더 좋음, 수명 더 길음. |
| 칩 구조 | 프론트, 플립 칩 | 칩 전극 배열. | 플립 칩: 방열성 더 좋음, 효율성 더 높음, 고출력용. |
| 인광체 코팅 | YAG, 규산염, 질화물 | 블루 칩을 덮고, 일부를 노랑/빨강으로 변환하며, 흰색으로 혼합합니다. | 다른 인광체는 효율성, CCT 및 CRI에 영향을 미칩니다. |
| 렌즈/광학 | 플랫, 마이크로렌즈, TIR | 광 분포를 제어하는 표면의 광학 구조. | 시야각과 배광 곡선을 결정합니다. |
품질 관리 및 등급 분류
| 용어 | 빈닝 내용 | 간단한 설명 | 목적 |
|---|---|---|---|
| 광속 빈 | 코드 예: 2G, 2H | 밝기에 따라 그룹화되며, 각 그룹에 최소/최대 루멘 값이 있습니다. | 동일 배치에서 균일한 밝기를 보장합니다. |
| 전압 빈 | 코드 예: 6W, 6X | 순방향 전압 범위에 따라 그룹화됩니다. | 드라이버 매칭을 용이하게 하며, 시스템 효율성을 향상시킵니다. |
| 색상 빈 | 5단계 맥아담 타원 | 색 좌표에 따라 그룹화되며, 좁은 범위를 보장합니다. | 색상 일관성을 보장하며, 기기 내부의 고르지 않은 색상을 피합니다. |
| CCT 빈 | 2700K, 3000K 등 | CCT에 따라 그룹화되며, 각각 해당 좌표 범위가 있습니다. | 다른 장면의 CCT 요구 사항을 충족합니다. |
테스트 및 인증
| 용어 | 표준/시험 | 간단한 설명 | 의미 |
|---|---|---|---|
| LM-80 | 루멘 유지 시험 | 일정 온도에서 장기간 조명, 밝기 감쇠 기록. | LED 수명 추정에 사용됩니다 (TM-21과 함께). |
| TM-21 | 수명 추정 표준 | LM-80 데이터를 기반으로 실제 조건에서 수명을 추정합니다. | 과학적인 수명 예측을 제공합니다. |
| IESNA | 조명 공학 학회 | 광학적, 전기적, 열적 시험 방법을 포함합니다. | 업계에서 인정된 시험 기반. |
| RoHS / REACH | 환경 인증 | 유해 물질 (납, 수은) 없음을 보장합니다. | 국제적으로 시장 접근 요구 사항. |
| ENERGY STAR / DLC | 에너지 효율 인증 | 조명 제품의 에너지 효율 및 성능 인증. | 정부 조달, 보조금 프로그램에서 사용되며, 경쟁력을 향상시킵니다. |
