SMD 탑뷰 LED 67-21 시리즈 데이터시트 - P-LCC-2 패키지 - 2.5-3.5V - 90mW - 브릴리언트 그린 - 한국어 기술 문서

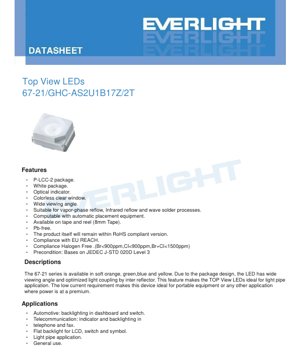

1. 제품 개요

67-21 시리즈는 신뢰성 높은 저전력 인디케이터 솔루션이 필요한 현대 전자 애플리케이션을 위해 설계된 고성능 표면 실장 탑뷰 LED 제품군을 대표합니다. 이 LED들은 무색 투명 창을 가진 컴팩트한 P-LCC-2(플라스틱 리드 칩 캐리어) 패키지에 장착되어 있으며, AlGaInP 칩 기술을 통해 구현된 선명한 녹색 발광 색상을 제공합니다. 핵심 설계 철학은 넓은 시야각과 최적화된 광 출력을 제공하는 데 중점을 두어, 다양한 각도에서의 가시성이 중요한 애플리케이션에 특히 적합합니다.

이 시리즈의 주요 장점은 광학적 성능과 제조 호환성의 결합에 있습니다. 패키지 설계에는 광 결합 효율을 향상시켜 더 많은 빛을 부품 상단으로 유도하는 내부 반사체가 포함되어 있습니다. 이 기능은 낮은 순방향 전류 요구 사항과 결합되어 휴대용 소비자 가전, 자동차 내장재, 통신 장비와 같은 전력 민감 애플리케이션에 이상적입니다. 이 장치는 표준 자동 픽 앤 플레이스 장비 및 기화 재류, 적외선 재류, 웨이브 솔더링을 포함한 일반적인 솔더링 공정과 완벽하게 호환되어 대량 생산을 용이하게 합니다.

목표 시장은 계기판 및 스위치 백라이트용 자동차 전자 장치, 상태 표시등용 통신 장치, 일반 산업용 제어판, 소비자 가전을 포함하여 광범위합니다. 라이트 파이프 애플리케이션에 대한 적합성은 주요 차별화 요소로, 설계자가 LED의 빛을 전면 패널이나 디스플레이의 원하는 위치로 안내할 수 있게 합니다.

2. 심층 기술 파라미터 분석

이 섹션은 적절한 회로 설계 및 신뢰성 보장에 필수적인 데이터시트에 명시된 주요 전기적, 광학적, 열적 파라미터에 대한 상세하고 객관적인 해석을 제공합니다.

2.1 절대 최대 정격

절대 최대 정격은 LED에 영구적인 손상이 발생할 수 있는 응력 한계를 정의합니다. 이는 동작 조건이 아닙니다.

• 역방향 전압 (VR): 5V- 5V를 초과하는 역방향 바이어스를 가하면 LED의 반도체 접합이 손상될 수 있습니다. 데이터시트는 LED 부품이 역방향으로 동작해서는 안 된다고 명시적으로 언급하며, 회로 설계에서 올바른 극성의 중요성을 강조합니다.
• 순방향 전류 (IF): 25mA- 이는 LED에 적용할 수 있는 최대 연속 DC 전류입니다. 이 값을 초과하면 과도한 열이 발생하여 광속 감가가 가속화되고 잠재적인 파괴적 고장으로 이어질 수 있습니다.
• 피크 순방향 전류 (IFP): 50mA- 펄스 전류 정격(듀티 사이클 1/10, 주파수 1kHz)입니다. 이는 짧은 시간 동안 더 높은 밝기를 허용하지만, 신중한 열 고려와 함께 관리되어야 합니다.
• 전력 소산 (Pd): 90mW- 주변 온도(Ta) 25°C에서 패키지가 열로 소산할 수 있는 최대 전력량입니다. 이 값은 주변 온도가 증가함에 따라 감소합니다.
• 동작 및 보관 온도:이 장치는 -40°C에서 +85°C까지 동작하도록 정격화되었으며, -40°C에서 +90°C까지 보관할 수 있어 가혹한 환경에 대한 견고성을 나타냅니다.
• ESD (HBM): 2000V- 휴먼 바디 모델 정전기 방전 정격입니다. 2000V는 표준 수준이지만, 잠재적 결함을 방지하기 위해 조립 중 적절한 ESD 처리 절차는 여전히 필수적입니다.
• 솔더링 온도:재류(260°C, 10초) 및 핸드 솔더링(350°C, 3초)에 대한 프로파일을 지정합니다. 패키지 균열이나 내부 본드 와이어 손상을 방지하기 위해 이러한 한계를 준수하는 것이 중요합니다.

2.2 전기-광학적 특성

이러한 파라미터는 표준 테스트 조건(Ta=25°C, IF=10mA)에서 측정되며 장치의 성능을 정의합니다.

• 광도 (Iv): 225 ~ 565 mcd (최소 ~ 최대)- 이는 특정 방향으로 측정된 광 출력입니다. 넓은 범위는 빈닝 시스템이 사용됨을 나타냅니다(후술). 일반적인 10mA 구동에서 출력은 인디케이터 목적으로 상당합니다.
• 시야각 (2θ1/2): 120° (일반값)- 이는 광도가 피크 값의 절반으로 떨어지는 전체 각도입니다. 120° 각도는 예외적으로 넓어서 축 이탈 시에도 우수한 가시성을 보장하며, 이는 "탑뷰" LED의 정의적 특징입니다.
• 피크 파장 (λp): 518 nm (일반값)- 스펙트럼 전력 분포가 최대가 되는 파장입니다. 이는 선명한 녹색에 해당합니다.
• 주 파장 (λd): 517.5 ~ 535.5 nm- 인간의 눈이 인지하는 LED 색상과 일치하는 단일 파장입니다. 이 범위는 빈으로 세분화됩니다.
• 스펙트럼 대역폭 (Δλ): 35 nm (일반값)- 방출 스펙트럼의 너비입니다. 더 좁은 대역폭은 더 포화되고 순수한 색상을 나타냅니다.
• 순방향 전압 (VF): 2.5 ~ 3.5 V- LED가 10mA로 구동될 때 LED 양단에 걸리는 전압 강하입니다. 이 범위는 전류 제한 저항 설계에 중요합니다. 값은 ±0.1V의 허용 오차를 가지며 빈으로 분류됩니다.
• 역방향 전류 (IR): 최대 10 μA (VR=5V 기준)- 장치가 최대 정격에서 역방향 바이어스될 때의 매우 낮은 누설 전류입니다.

3. 빈닝 시스템 설명

생산에서 색상과 밝기 일관성을 보장하기 위해 LED는 주요 파라미터를 기준으로 빈으로 분류됩니다. 균일한 외관이 필요한 애플리케이션에서는 이 시스템을 이해하는 것이 중요합니다.

3.1 주 파장 빈닝 (HUE)

주 파장은 B10부터 B18까지 레이블이 지정된 빈으로 그룹화되며, 각각 517.5nm부터 535.5nm까지 2nm 범위를 포함합니다. 예를 들어, 빈 B17은 531.5nm ~ 533.5nm를 포함합니다. 빈 내 특정 단위에 대한 허용 오차는 ±1nm입니다. 여러 LED 간 색상 일관성이 중요한 경우 설계자는 필요한 빈을 지정해야 합니다.

3.2 광도 빈닝 (CAT)

광 출력은 S2(225-285 mcd), T1(285-360 mcd), T2(360-450 mcd), U1(450-565 mcd)의 네 그룹으로 빈닝됩니다. 허용 오차는 ±11%입니다. 더 높은 빈(예: U1)을 선택하면 최소 밝기가 더 높아지지만 프리미엄 비용이 발생할 수 있습니다.

3.3 순방향 전압 빈닝 (REF)

순방향 전압은 다른 파라미터와 관련된 그룹에 대해 빈닝됩니다(예: 그룹 B17에는 전압 빈 9-13이 있음). 이러한 빈은 2.50-2.70V(빈 9)부터 3.30-3.50V(빈 13)까지 범위를 가지며 ±0.1V 허용 오차를 가집니다. VF 빈을 알면 특히 병렬 배열에서 단위 간 더 일관된 전류 구동을 위해 전류 제한 저항 값을 최적화하는 데 도움이 될 수 있습니다.

4. 성능 곡선 분석

일반적인 특성 곡선은 LED가 비표준 조건에서 어떻게 동작하는지에 대한 통찰력을 제공합니다. 이는 보장된 최소/최대값이 아닌 대표적인 그래프입니다.

4.1 상대 광도 대 순방향 전류

이 곡선은 광 출력이 순방향 전류와 함께 증가하지만 비선형적인 방식으로 증가함을 보여줍니다. 권장 10-20mA 범위 이상으로 LED를 구동하면 밝기 증가 효과가 감소하는 반면 전력 소산과 접합 온도가 크게 증가하여 수명이 단축됩니다.

4.2 상대 광도 대 주변 온도

이 그래프는 온도가 광 출력에 미치는 부정적인 영향을 보여줍니다. 주변 온도가 상승함에 따라 광도가 감소합니다. 예를 들어, +85°C에서 출력은 25°C에서의 값의 70-80%에 불과할 수 있습니다. 고온 환경 설계에서는 충분한 밝기를 보장하기 위해 이를 고려해야 합니다.

4.3 순방향 전류 감액 곡선

아마도 신뢰성에 가장 중요한 그래프인 이 곡선은 주변 온도의 함수로서 허용 가능한 최대 연속 순방향 전류를 규정합니다. Ta가 증가함에 따라 접합 온도를 안전한 한계 내로 유지하고 열 폭주를 방지하기 위해 허용 가능한 최대 IF를 줄여야 합니다. 85°C에서 최대 연속 전류는 25°C에서의 25mA 절대 최대 정격보다 훨씬 낮습니다.

4.4 순방향 전압 대 순방향 전류 및 스펙트럼 분포

VF 대 IF 곡선은 다이오드의 지수적 특성을 보여줍니다. 스펙트럼 분포 플롯은 명시된 ~35nm 대역폭과 함께 약 518nm(녹색) 주변의 피크 파장을 확인시켜 줍니다. 방사 다이어그램(극좌표 플롯)은 넓은 120° 시야각을 시각적으로 확인시켜 줍니다.

5. 기계적 및 패키지 정보

5.1 패키지 치수

P-LCC-2 패키지는 표준 풋프린트를 가집니다. 주요 치수에는 전체 본체 크기, 리드 간격, 캐소드 식별자(일반적으로 패키지의 노치 또는 녹색 점)의 위치가 포함됩니다. 정확한 치수는 달리 명시되지 않는 한 표준 허용 오차 ±0.1mm로 데이터시트 도면에 제공됩니다. 이 정보는 CAD 소프트웨어에서 PCB 패드 레이아웃 설계에 필수적입니다.

5.2 극성 식별

올바른 극성은 필수입니다. 패키지에는 캐소드를 식별하기 위한 시각적 표시기가 포함되어 있습니다. 역방향 전압의 오적용은 5V 정격 미만이라도 장치에 스트레스를 줄 수 있으므로 권장되지 않습니다. PCB 실크스크린은 극성을 명확하게 표시해야 합니다.

6. 솔더링 및 조립 지침

6.1 재류 솔더링 파라미터

이 부품은 최대 10초 동안 피크 재류 온도 260°C에 대해 정격화되었습니다. 이는 표준 무연(Pb-free) 재류 프로파일(예: IPC/JEDEC J-STD-020)과 일치합니다. LED 본체 온도가 이 한계를 초과하지 않도록 프로파일을 확인해야 합니다. 필요한 경우 핸드 솔더링은 접지된 인두 팁을 사용하여 350°C에서 리드당 최대 3초 동안 신속하게 수행해야 합니다.

6.2 습기 감도 및 보관

LED는 건조제와 함께 습기 방지 배리어 백에 포장됩니다. 백은 사용 직전에 제어된 환경(<30°C / 60% RH)에서만 개봉해야 합니다. 개봉 후 부품은 Moisture Sensitivity Level(MSL)에 지정된 시간 내에 솔더링되어야 합니다. 이는 프리컨디셔닝 노트(JEDEC J-STD-020D Level 3)에 기반하여 <30°C/60% RH에서 168시간일 가능성이 높습니다. 이 플로어 라이프를 초과하면 재류 중 "팝콘 현상"을 방지하고 흡수된 수분을 제거하기 위해 사용 전 부품을 베이킹해야 합니다.

7. 포장 및 주문 정보

7.1 테이프 및 릴 사양

제품은 표준 릴에 감긴 8mm 캐리어 테이프 형태로 제공됩니다. 일반적인 적재 수량은 릴당 1000, 1500 또는 2000개입니다. 데이터시트는 자동화 피더와의 호환성을 보장하기 위해 캐리어 테이프 포켓, 릴 허브 및 전체 릴에 대한 상세 치수를 제공합니다.

7.2 라벨 설명

릴 라벨에는 추적성 및 검증을 위한 중요한 정보가 포함되어 있습니다: 제품 번호(P/N), 수량(QTY), 광도(CAT), 주 파장(HUE), 순방향 전압(REF)에 대한 특정 빈 코드. 로트 번호(LOT No)는 완전한 제조 추적성을 제공합니다.

8. 애플리케이션 권장 사항

8.1 일반적인 애플리케이션 회로

기본 구동 회로는 전압원(Vcc), 전류 제한 저항(Rseries) 및 직렬 연결된 LED입니다. Rseries = (Vcc - VF) / IF.전류 제한 저항 사용은 필수입니다."사용 시 주의사항"에서 언급된 바와 같이, 저항 없이 약간의 전압 변화만으로도 다이오드의 지수적 I-V 특성으로 인해 큰 전류 변화가 발생하여 즉시 소손될 수 있습니다. 변화하는 Vcc 또는 온도에서 일정한 밝기를 위해 전용 LED 드라이버 IC 또는 간단한 정전류 회로 사용을 고려하십시오.

8.2 열 관리 고려 사항

패키지가 작지만 수명을 위해 열 관리는 여전히 중요합니다. 소산 전력은 Pd = VF * IF입니다. 20mA 및 일반적인 VF 3.0V에서 이는 60mW입니다. 특히 최대 정격 근처 또는 고주변 온도에서 동작할 때 LED 솔더 조인트에서 열을 전도하기 위해 PCB가 충분한 구리 면적(열 릴리프 패드)을 제공하는지 확인하십시오. LED를 다른 발열 부품 근처에 배치하지 마십시오.

8.3 라이트 파이프 애플리케이션 설계

라이트 파이프 사용을 위해 LED를 파이프 입력 표면 중앙 아래에 정렬하십시오. 넓은 시야각은 더 많은 빛을 파이프로 결합하는 데 도움이 됩니다. LED와 파이프 사이의 간격을 고려하십시오. 작고 제어된 공기 간격 또는 광학 실리콘 젤 사용은 결합 효율을 향상시키고 광 손실을 줄일 수 있습니다. LED의 무색 투명 창은 원치 않는 색조를 도입하지 않으므로 여기서 유리합니다.

9. 기술 비교 및 차별화

67-21 시리즈는 주로120° 넓은 시야각및탑 방출을 위한 최적화된 내부 반사체 설계를 통해 차별화됩니다. 표준 사이드뷰 또는 좁은 각도 탑뷰 LED와 비교할 때, 이는 자동차 계기판이나 각도로 장착된 전면 패널 인디케이터와 같이 시청자가 LED에 직접 수직이 아닌 애플리케이션에서 우수합니다. 낮은 전류 요구 사항(10mA에서 효과적인 밝기)은 유사한 출력에 20mA가 필요한 LED보다 더 에너지 효율적입니다. 포괄적인 빈닝 시스템은 설계자가 색상 및 밝기 일관성을 선택할 수 있는 능력을 제공하며, 이는 저가형 일반 LED에서는 항상 사용 가능한 기능은 아닙니다.

10. 자주 묻는 질문 (기술 파라미터 기반)

10.1 이 LED를 20mA로 연속 구동할 수 있습니까?

예, 20mA는 25mA의 절대 최대 정격 미만입니다. 그러나반드시순방향 전류 감액 곡선을 참조해야 합니다. 주변 온도 25°C에서 20mA는 허용됩니다. 주변 온도가 85°C에 도달할 것으로 예상되면 감액 곡선은 신뢰할 수 있는 동작을 보장하기 위해 더 낮은 허용 가능한 최대 연속 전류를 나타낼 것입니다. 항상 최악의 경우 주변 온도를 염두에 두고 설계하십시오.

10.2 전류 제한 저항이 필수인 이유는 무엇입니까?

LED는 비선형적이고 지수적인 전류-전압 관계를 가진 다이오드입니다. 전압의 작은 증가(예: 전원 공급 장치 리플 또는 허용 오차)는 매우 크고 잠재적으로 파괴적인 전류 증가를 일으킬 수 있습니다. 저항은 회로를 지배하는 선형 관계(옴의 법칙)를 제공하여 작은 전압 변화에도 불구하고 전류를 예측 가능하고 안정적으로 만듭니다.

10.3 주문 시 빈 코드를 어떻게 해석합니까?

제품에서 균일한 외관을 보장하려면 주문에 대해 허용 가능한 빈을 지정해야 합니다. 예를 들어, 높은 밝기를 위해 "CAT: U1 또는 T2"를, 특정 그린 색조를 위해 "HUE: B16-B18"을 지정할 수 있습니다. 유통업체 또는 제조업체는 이러한 빈 기준과 일치하는 부품을 제공할 수 있습니다. 빈을 지정하지 않고 주문하면 색상과 밝기 수준이 혼합될 수 있습니다.

11. 실용적인 설계 및 사용 사례 연구

11.1 사례 연구: 자동차 계기판 스위치 백라이트

이 애플리케이션에서는 곡선형 계기판의 여러 스위치가 균일하게 백라이트되어야 합니다. 67-21 LED의 넓은 120° 시야각은 LED가 각진 스위치 캡 뒤의 PCB에 평평하게 장착된 경우에도 운전자를 향해 빛이 방출되도록 보장합니다. 라이트 파이프가 필요하지 않을 수도 있어 조립이 단순화됩니다. LED는 적절한 강압 저항 또는 규제된 3.3V/5V 레일을 사용하여 차량의 12V 시스템을 통해 10-15mA로 구동됩니다. 동작 온도 범위(-40°C ~ +85°C)는 자동차 내장 환경을 충분히 커버합니다.

11.2 사례 연구: 라이트 파이프가 있는 산업용 패널 상태 인디케이터

제어판에는 몇 피트 떨어진 곳과 다양한 작업자 위치에서 볼 수 있어야 하는 상태 인디케이터(전원, 고장, 준비)가 있습니다. LED는 인클로저 깊숙이 있는 메인 PCB에 장착됩니다. 투명 아크릴 라이트 파이프는 빛을 전면 패널의 레이블이 지정된 아이콘으로 전달합니다. 67-21 LED의 선명한 녹색(518nm)은 높은 시각적 대비를 제공합니다. 내부 반사체 설계는 라이트 파이프 기저부로 결합되는 빛의 양을 극대화하여 조명이 밝은 방에서도 밝고 선명한 인디케이터를 보장합니다.

12. 동작 원리 소개

발광 다이오드(LED)는 전기발광을 통해 빛을 방출하는 반도체 장치입니다. p-n 접합에 순방향 전압이 가해지면 n형 물질의 전자가 활성 영역에서 p형 물질의 정공과 재결합합니다. 이 재결합 과정은 광자(빛) 형태로 에너지를 방출합니다. 방출된 빛의 특정 파장(색상)은 사용된 반도체 물질의 밴드갭 에너지에 의해 결정됩니다. 67-21 시리즈는 고효율 적색, 주황색, 노란색 및 녹색 LED를 생산하는 일반적인 물질 시스템인 AlGaInP(알루미늄 갈륨 인듐 포스파이드) 칩을 사용합니다. "워터 클리어" 수지 캡슐란트는 형광체를 포함하지 않으며 칩의 고유 색상이 방출되어 포화된 선명한 녹색을 생성합니다.

13. 기술 동향 및 맥락

67-21 시리즈는 더 넓은 산업 동향 내에 위치합니다. P-LCC-2 및 유사한 컴팩트 표면 실장 패키지로의 이동은 소형화 및 자동화 조립에 대한 수요를 반영합니다. 넓은 시야각에 대한 강조는 소비자 및 자동차 전자 제품에서 더 나은 사용자 경험에 대한 필요성을 해결합니다. RoHS(유해 물질 제한), REACH(화학물질의 등록, 평가, 승인 및 제한) 및 할로겐 프리 표준 준수는 환경 규제 및 소비자 선호도에 의해 추진되어 글로벌 시장 접근을 위한 기본 요구 사항이 되었습니다. 상세한 빈닝 시스템은 최종 제품의 브랜드 이미지에 중요한 색상 일관성 및 성능 예측 가능성에 대한 산업의 초점을 강조합니다. 미래 동향은 더 높은 효율(더 많은 mcd/mA), 더 좁은 색상 허용 오차 및 더 높은 구동 전류를 위한 더 나은 열 관리를 가능하게 하는 패키지를 추진할 수 있습니다.
