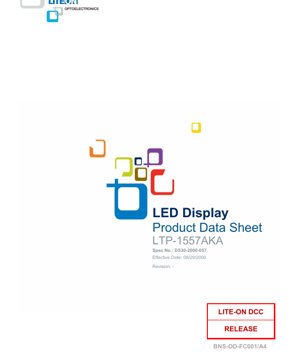

Dokumen Teknikal Lembaran Data Paparan LED Matriks Titik LTP-1557AKA - Ketinggian 1.2 Inci (30.42mm) - AlInGaP Jingga Merah - Susunan 5x7

1. Gambaran Keseluruhan Produk

LTP-1557AKA ialah modul paparan alfanumerik satu digit yang direka untuk aplikasi yang memerlukan output aksara yang jelas dan boleh dipercayai. Fungsi terasnya adalah untuk mewakili maklumat secara visual melalui grid diod pemancar cahaya (LED) yang boleh dikawal secara individu.

1.1 Kelebihan Teras dan Pasaran Sasaran

Peranti ini menawarkan beberapa kelebihan utama yang menjadikannya sesuai untuk pelbagai aplikasi industri dan komersial. Faedah utamanya termasukkeperluan kuasa yang rendah, yang penting untuk sistem beroperasi bateri atau sensitif tenaga. Kebolehpercayaan keadaan pepejalteknologi LED memastikan jangka hayat operasi yang panjang dan rintangan terhadap kejutan dan getaran berbanding paparan berasaskan filamen atau mekanikal lain. Reka bentuksatah tunggal, sudut pandangan luasmemberikan keterlihatan yang baik dari pelbagai kedudukan, yang amat penting untuk antara muka pengguna. Akhirnya,keserasian dengan kod aksara piawai (USASCII dan EBCDIC)dankebolehsusunan mendatarmemudahkan integrasi ke dalam sistem yang memerlukan paparan berbilang digit. Pasaran sasaran biasa termasuk panel instrumentasi, terminal titik jualan, sistem kawalan industri, dan peralatan ujian di mana output aksara yang tahan lama dan mudah dibaca diperlukan.2. Penyelaman Mendalam Spesifikasi Teknikal

Bahagian ini memberikan analisis objektif yang terperinci mengenai parameter elektrik, optik dan fizikal peranti.

2.1 Ciri-ciri Fotometrik dan Optik

Prestasi optik ditakrifkan pada suhu ambien (Ta) 25°C. Peranti menggunakan

bahan semikonduktor AlInGaP (Aluminium Indium Gallium Fosfida)untuk cip LEDnya, yang difabrikasi pada substrat GaAs tidak lutsinar. Pilihan bahan ini terkenal dengan kecekapan tinggi dalam spektrum jingga-merah. Paparan mempunyai muka kelabu dengan warna titik putih untuk kontras.Keamatan Pencahayaan Purata (I

• : Julat dari minimum 2100 μcd hingga nilai tipikal 3800 μcd. Pengukuran ini diambil di bawah keadaan pacuan tertentu: arus puncak (I_V)) 80mA dengan kitar tugas 1/16. Keamatan diukur menggunakan sensor dan penapis yang menghampiri keluk tindak balas mata fotopik CIE, memastikan nilai berkorelasi dengan persepsi kecerahan manusia._pCiri-ciri Panjang Gelombang
• Panjang Gelombang Pancaran Puncak (λ:
  • : Biasanya 621 nm, menunjukkan titik pancaran cahaya terkuat dalam kawasan jingga-merah._p)Panjang Gelombang Dominan (λ
  • : Biasanya 615 nm. Ini ialah panjang gelombang tunggal yang dilihat oleh mata manusia untuk sepadan dengan warna cahaya, yang mungkin berbeza sedikit daripada panjang gelombang puncak._d)Separuh Lebar Garisan Spektrum (Δλ)
  • : Biasanya 18 nm. Parameter ini mentakrifkan lebar jalur cahaya yang dipancarkan, menunjukkan julat panjang gelombang di sekitar puncak. Separuh lebar yang lebih sempit menunjukkan warna yang lebih tulen secara spektrum.Nisbah Pencocokan Keamatan Pencahayaan (I
• V-m_{: Mempunyai nisbah maksimum 2:1. Ini menentukan variasi yang dibenarkan dalam kecerahan antara titik paling terang dan paling malap dalam tatasusunan, memastikan rupa seragam.})2.2 Parameter Elektrik

Semua ciri elektrik juga dinyatakan pada Ta=25°C.

Voltan Hadapan Setiap Titik (V

• : Biasanya 2.6V, dengan maksimum 2.6V, apabila dipacu pada arus hadapan (I_F)) 20mA. Ini ialah susut voltan merentasi LED apabila ia menyala._FArus Songsang Setiap Titik (I
• : Maksimum 100 μA apabila voltan songsang (V_R)) 5V dikenakan. Ini menunjukkan tahap arus bocor apabila LED terpincang songsang._R2.3 Penarafan Maksimum Mutlak dan Pertimbangan Terma

Penarafan ini mentakrifkan had tekanan di mana kerosakan kekal mungkin berlaku. Ia bukan untuk operasi berterusan.

Pelesapan Kuasa Purata Setiap Titik

• : 33 mW maksimum.Arus Hadapan Puncak Setiap Titik
• : 90 mA maksimum, tetapi hanya di bawah keadaan berdenyut (1/10 kitar tugas, 0.1 ms lebar denyut). Ini membolehkan kecerahan serta-merta yang lebih tinggi.Arus Hadapan Purata Setiap Titik
• : Penarafan ialah 13 mA pada 25°C. Yang penting, penarafan ini menyahkadar secara linear pada kadar 0.17 mA/°C apabila suhu ambien meningkat melebihi 25°C. Ini ialah parameter reka bentuk kritikal untuk pengurusan terma.Voltan Songsang Setiap Titik
• : 5 V maksimum.Julat Suhu Operasi & Penyimpanan
• : -35°C hingga +85°C.Suhu Pateri
• : Peranti boleh menahan suhu pateri maksimum 260°C untuk maksimum 3 saat, diukur 1.6mm (1/16 inci) di bawah satah dudukan pakej.3. Penjelasan Sistem Pengelasan (Binning)

Lembaran data menunjukkan peranti ini

dikategorikan untuk keamatan pencahayaan. Ini merujuk kepada proses pengelasan (binning) pembuatan. Semasa pengeluaran, LED mempamerkan variasi semula jadi dalam prestasi. Peranti diuji dan disusun (dikelaskan) berdasarkan keamatan pencahayaan yang diukur. Ini membolehkan pelanggan memilih bahagian dalam julat kecerahan tertentu (cth., julat 2100-3800 μcd yang dinyatakan), memastikan konsistensi dalam kecerahan produk akhir. Lembaran data tidak menentukan pengelasan berasingan untuk panjang gelombang atau voltan hadapan, mencadangkan pengisihan utama adalah berdasarkan output cahaya.4. Analisis Keluk Prestasi

Lembaran data merujuk

Keluk Ciri Elektrik/Optik Biasa. Walaupun graf khusus tidak terperinci dalam teks yang diberikan, keluk sedemikian yang biasanya disertakan dalam lembaran data penuh adalah penting untuk reka bentuk. Jurutera akan menjangkakan untuk melihat:Keamatan Pencahayaan Relatif vs. Arus Hadapan (Keluk I-V)

• : Menunjukkan bagaimana output cahaya meningkat dengan arus pacuan, membantu menetapkan titik operasi untuk kecerahan yang dikehendaki.Keamatan Pencahayaan Relatif vs. Suhu Ambien
• : Menggambarkan bagaimana output cahaya berkurangan apabila suhu meningkat, kritikal untuk aplikasi dalam persekitaran tanpa kawalan iklim.Voltan Hadapan vs. Arus Hadapan
• : Memberikan ciri Vyang terperinci untuk reka bentuk pemacu yang tepat._FTaburan Spektrum
• : Graf yang menunjukkan kuasa relatif yang dipancarkan merentasi panjang gelombang, mengesahkan nilai panjang gelombang puncak dan dominan.Keluk ini membolehkan pereka meramalkan prestasi di bawah keadaan dunia sebenar, bukan ideal di luar data titik tunggal yang diberikan dalam jadual.

5. Maklumat Mekanikal dan Pakej

5.1 Dimensi Fizikal

Peranti digambarkan sebagai mempunyai

ketinggian matriks 1.2 inci (30.42 mm). Ini merujuk kepada ketinggian tatasusunan titik 5x7 itu sendiri. Lukisan dimensi pakej terperinci dirujuk, dengan semua dimensi dalam milimeter dan toleransi piawai ±0.25 mm melainkan dinyatakan sebaliknya. Lukisan ini adalah penting untuk reka bentuk tapak PCB (Papan Litar Bercetak) dan integrasi mekanikal.5.2 Sambungan Pin dan Litar Dalaman

Peranti menggunakan konfigurasi 14 pin. Jadual pinout dengan jelas mentakrifkan fungsi setiap pin, menentukan sambungan ke baris anod tertentu (1-7) dan lajur katod (1-5).

Senibina katod sepunya setiap lajur(di mana berbilang anod LED dalam satu lajur berkongsi pin katod sepunya) adalah piawai untuk paparan matriks berbilangpleks. Gambar rajah litar dalaman dirujuk, yang akan menunjukkan secara visual susunan matriks baris-anod, lajur-katod ini, mengesahkan skim berbilangpleks. Tafsiran pinout yang betul adalah penting untuk mereka bentuk litar pemacu.6. Garis Panduan Pateri dan Pemasangan

Spesifikasi pemasangan utama yang disediakan ialah

had profil pateri alir balik: suhu maksimum 260°C untuk tempoh maksimum 3 saat, diukur pada titik 1.6mm di bawah badan pakej. Maklumat ini adalah penting untuk jurutera proses menyediakan ketuhar pateri untuk mengelakkan kerosakan terma pada cip LED atau pakej. Untuk penyimpanan, julat yang ditentukan -35°C hingga +85°C harus dikekalkan untuk mengekalkan integriti peranti sebelum digunakan.7. Cadangan Aplikasi

7.1 Senario Aplikasi Biasa

Paparan ini sesuai untuk aplikasi yang memerlukan satu aksara atau simbol yang sangat mudah dibaca. Contoh termasuk penunjuk status pada mesin industri (menunjukkan kod seperti 'A', 'C', 'F'), kedudukan digit dalam paparan berbilang digit yang lebih besar (apabila disusun), bacaan mudah pada peralatan ujian, atau sebagai sebahagian daripada antara muka pengguna pada peranti khusus.

7.2 Pertimbangan Reka Bentuk

Litar Pemacu

• : Mikropengawal atau IC pemacu paparan khusus diperlukan untuk melakukan berbilangpleks. Litar mesti mengaktifkan pin anod baris dan katod lajur yang betul secara berurutan untuk menerangi corak titik yang dikehendaki untuk setiap aksara. Perintang had arus adalah wajib untuk setiap talian anod atau lajur untuk menetapkan arus hadapan.Pengiraan Arus
• : Arus purata setiap titik mesti dihormati. Untuk N baris berbilangpleks, arus serta-merta boleh lebih tinggi, tetapiarus puratadari masa ke masa tidak boleh melebihi penarafan 13 mA (dinyahkadar untuk suhu). Sebagai contoh, dengan berbilangpleks kitar tugas 1/7, arus puncak boleh sehingga ~91mA untuk mencapai purata 13mA, tetapi ini juga mesti kekal di bawah penarafan puncak 90mA.Pengurusan Terma
• : Penyahkadaran arus hadapan purata (0.17 mA/°C) mesti diambil kira dalam reka bentuk jika suhu ambien operasi dijangka melebihi 25°C dengan ketara. Susun atur papan yang mencukupi dan mungkin penyejuk haba mungkin diperlukan dalam persekitaran suhu tinggi.Sudut Pandangan
• Manfaatkan sudut pandangan yang luas dengan meletakkan paparan untuk keterlihatan optimum oleh pengguna yang dimaksudkan.8. Perbandingan dan Pembezaan Teknikal

Berbanding teknologi lama seperti pijar atau paparan pendarfluor vakum (VFD), LTP-1557AKA menawarkan

rintangan kejutan/getaran yang lebih baikpenggunaan kuasa yang lebih rendah, , danjangka hayat yang lebih panjang. Berbanding paparan matriks LED lain, penggunaannyateknologi AlInGaPuntuk jingga-merah menawarkan kecekapan yang lebih tinggi dan potensi kestabilan warna yang lebih baik dari masa ke masa dan suhu berbanding LED merah GaAsP (Gallium Arsenide Phosphide) yang lebih lama. Gabungan khusus ketinggian aksara 1.2", resolusi 5x7, dan pengelasan kecerahan/keamatan yang ditakrifkan adalah spesifikasi fizikal dan prestasi pembezaan utamanya dalam kategori paparan matriks LED.9. Soalan Lazim (Berdasarkan Parameter Teknikal)

S: Bolehkah saya memacu paparan ini dengan arus DC malar pada setiap titik?

1. J: Secara teknikalnya ya, tetapi ia sangat tidak cekap untuk matriks. Ia memerlukan 35 litar had arus individu (5x7). Berbilangpleks ialah kaedah piawai dan yang dimaksudkan, mengurangkan dengan ketara pin pemacu dan komponen yang diperlukan.S: Arus purata maksimum ialah 13mA, tetapi skim berbilangpleks saya menggunakan kitar tugas 1/16. Apakah arus puncak yang boleh saya gunakan?
2. J: Anda boleh mengira arus puncak yang dibenarkan: I_puncak = I_purata / Kitar Tugas. Untuk kitar tugas 1/16, I_puncak = 13mA / 0.0625 = 208mA. Walau bagaimanapun, andamestijuga memastikan arus puncak ini tidak melebihipenarafan arus puncak maksimum mutlak 90mA. Oleh itu, had 90mA adalah kekangan yang mengawal dalam kes ini.S: Apakah perbezaan antara panjang gelombang puncak dan panjang gelombang dominan?
3. J: Panjang gelombang puncak ialah panjang gelombang fizikal di mana LED memancarkan kuasa optik paling banyak. Panjang gelombang dominan ialah panjang gelombang tunggal persepsi yang sepadan dengan warna yang dilihat oleh mata manusia. Ia selalunya berbeza sedikit kerana bentuk spektrum pancaran LED.S: Suhu penyimpanan adalah sama dengan suhu operasi. Adakah ini bermakna saya boleh membiarkannya dihidupkan pada -35°C?
4. J: Julat operasi menunjukkan peranti akan berfungsi dalam spesifikasi merentasi julat tersebut. Walau bagaimanapun, prestasi (seperti keamatan pencahayaan) akan berbeza dengan suhu. Julat penyimpanan hanya menunjukkan keadaan di mana peranti tidak berkuasa tidak akan rosak. Operasi yang boleh dipercayai di hujung melampau julat harus disahkan dalam aplikasi.10. Kajian Kes Reka Bentuk dan Penggunaan

Senario: Mereka bentuk paparan kod ralat satu digit untuk sensor industri.

Sensor mempunyai mikropengawal yang mengesan pelbagai keadaan ralat (cth., Beban Lebih, Gagal Sensor, Ralat Penentukuran). Setiap ralat diberikan kod alfanumerik ('O', 'F', 'C'). LTP-1557AKA dipilih untuk ketahanannya dalam persekitaran industri. Pin I/O mikropengawal, tidak mencukupi untuk memacu 35 titik secara langsung, disambungkan ke IC pemacu LED khusus. Pemacu mengendalikan berbilangpleks, mengambil corak fon 5x7 yang betul dari jadual carian dalam ingatan berdasarkan kod ralat. Rangkaian perintang had arus dikira berdasarkan kecerahan yang dikehendaki, voltan hadapan, voltan bekalan, dan kitar tugas berbilangpleks, dengan berhati-hati memastikan had arus puncak dan purata tidak dilebihi. Paparan memberikan petunjuk visual segera dan jelas tentang jenis ralat kepada kakitangan penyelenggaraan.11. Pengenalan Prinsip Operasi

LTP-1557AKA ialah

paparan LED matriks pasif. Ia mengandungi 35 cip LED AlInGaP bebas yang disusun dalam grid 5 lajur dan 7 baris. Setiap LED disambungkan antara satu anod baris dan satu katod lajur. Untuk menerangi titik tertentu, voltan positif dikenakan pada pin anod baris yang sepadan, manakala pin katod lajur yang sepadan disambungkan ke bumi (atau voltan lebih rendah). Struktur semikonduktor dalaman setiap cip LED terdiri daripada lapisan AlInGaP jenis-P dan jenis-N membentuk simpang PN. Apabila terpincang hadapan (anod positif relatif kepada katod), elektron dan lubang bergabung semula dalam simpang, membebaskan tenaga dalam bentuk foton (cahaya) pada panjang gelombang yang ditentukan oleh tenaga jurang jalur bahan AlInGaP. Paparan adalahberbilangpleks: bukannya menerangi semua titik yang dikehendaki serentak, pengawal mengitar melalui baris (atau lajur) dengan pantas, hanya menerangi titik dalam baris aktif yang merupakan sebahagian daripada aksara. Ini berlaku lebih pantas daripada yang dapat dilihat oleh mata manusia, mencipta ilusi aksara stabil, diterangi sepenuhnya sambil mengurangkan dengan ketara bilangan pin pemacu yang diperlukan dari 35 kepada 12 (7 baris + 5 lajur).12. Trend dan Konteks Teknologi

Paparan seperti LTP-1557AKA mewakili teknologi matang dan mantap. Trend dalam paparan maklumat sebahagian besarnya telah beralih ke arah penyelesaian berketumpatan tinggi, pelbagai warna, dan grafik seperti OLED, LCD TFT, dan matriks LED pic lebih halus. Walau bagaimanapun, paparan aksara tunggal atau digit kecil seperti ini kekal sangat relevan dalam niche tertentu kerana

kesederhanaan, ketahanan, kecerahan tinggi, julat suhu operasi yang luas, dan kos rendahuntuk aplikasi yang tidak memerlukan grafik kompleks. Teknologi bahan AlInGaP asas itu sendiri merupakan kemajuan penting berbanding GaAsP yang lebih lama, menawarkan peningkatan kecekapan dan ketulenan warna untuk LED merah, jingga, dan ambar. Pembangunan masa depan dalam segmen ini memberi tumpuan kepada peningkatan kecekapan (lumen per watt), peningkatan keseragaman, dan potensi integrasi elektronik pemacu lebih rapat dengan pakej paparan untuk memudahkan reka bentuk pengguna akhir. Untuk aplikasi kuasa ultra-rendah atau boleh dibaca cahaya matahari, jenis tatasusunan LED diskret ini terus menjadi pilihan utama berbanding teknologi paparan yang lebih kompleks.for applications that do not require complex graphics. The underlying AlInGaP material technology itself was a significant advancement over older GaAsP, offering improved efficiency and color purity for red, orange, and amber LEDs. Future developments in this segment focus on further increasing efficiency (lumens per watt), improving uniformity, and potentially integrating the driver electronics more closely with the display package to simplify end-user design. For ultra-low-power or sunlight-readable applications, these types of discrete LED arrays continue to be a preferred choice over more complex display technologies.
