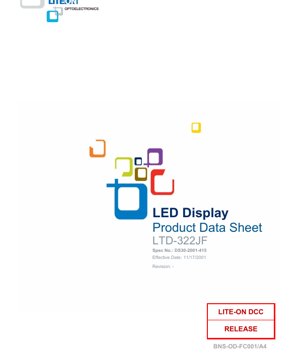

Dokumen Teknikal LTD-322JF Paparan LED - Ketinggian Digit 0.3 Inci - Warna Kuning-Oren - Voltan Kehadapan 2.6V

1. Gambaran Keseluruhan Produk

LTD-322JF ialah modul paparan LED tujuh segmen berprestasi tinggi yang direka untuk aplikasi yang memerlukan bacaan angka yang jelas dan terang. Fungsi utamanya adalah untuk menyediakan paparan digital yang sangat mudah dibaca dalam faktor bentuk yang padat.

1.1 Kelebihan Teras dan Sasaran Pasaran

Peranti ini direka dengan beberapa kelebihan utama yang menjadikannya sesuai untuk pelbagai aplikasi industri, komersial dan instrumentasi. Kekuatan terasnya termasuk kecerahan tinggi dan kontras yang sangat baik, memastikan kebolehbacaan walaupun dalam persekitaran yang terang. Sudut pandangan yang luas membolehkan paparan dilihat dengan jelas dari pelbagai kedudukan. Tambahan pula, ia menawarkan kebolehpercayaan keadaan pepejal, bermakna tiada bahagian bergerak dan jangka hayat operasi yang panjang dengan penyelenggaraan minimum. Keperluan kuasa yang rendah menjadikannya cekap tenaga. Sasaran pasaran termasuk peralatan ujian dan pengukuran, panel kawalan industri, peranti perubatan, papan pemuka automotif, dan perkakas pengguna di mana penunjuk angka yang boleh dipercayai adalah kritikal.

2. Sorotan Mendalam Spesifikasi Teknikal

Bahagian ini memberikan analisis objektif yang terperinci mengenai parameter teknikal utama peranti seperti yang ditakrifkan dalam datasheet.

2.1 Ciri-ciri Fotometrik dan Optik

Prestasi optik adalah teras kepada fungsi paparan. Peranti ini menggunakan bahan semikonduktor AlInGaP (Aluminium Indium Gallium Fosfida) yang ditumbuhkan pada substrat GaAs tidak lutsinar, yang bertanggungjawab untuk pancaran kuning-orennya yang tersendiri. Keamatan bercahaya purata tipikal (Iv) ialah 320 hingga 800 mikrokandela (μcd) apabila didorong pada arus kehadapan (IF) 1mA. Parameter ini mentakrifkan kecerahan yang dirasakan. Panjang gelombang pancaran puncak (λp) biasanya 611 nanometer (nm), dan panjang gelombang dominan (λd) ialah 605 nm, dengan tepat mentakrifkan titik warna kuning-oren. Lebar separuh garisan spektrum (Δλ) ialah 17 nm, menunjukkan pancaran warna yang agak tulen dan tepu. Padanan keamatan bercahaya antara segmen ditetapkan pada nisbah maksimum 2:1, memastikan rupa seragam merentasi digit.

2.2 Parameter Elektrik

Ciri-ciri elektrik mentakrifkan keadaan operasi dan keperluan kuasa. Voltan kehadapan (VF) per segmen biasanya 2.6 Volt, dengan maksimum 2.6V pada arus ujian 20mA. Ini adalah parameter kritikal untuk mereka bentuk litar pembatas arus. Penarafan maksimum mutlak menyediakan had untuk operasi selamat: arus kehadapan berterusan per segmen ialah 25 mA, dan pembebasan kuasa per segmen tidak boleh melebihi 70 mW. Faktor penyahkadaratan 0.33 mA/°C digunakan untuk arus berterusan melebihi suhu ambien 25°C. Peranti boleh menahan voltan songsang (VR) sehingga 5 Volt per segmen, dan arus songsang (IR) adalah maksimum 100 μA pada voltan ini.

2.3 Spesifikasi Terma dan Persekitaran

Kebolehpercayaan di bawah pelbagai keadaan persekitaran adalah penting. Peranti ini dinilai untuk julat suhu operasi -35°C hingga +85°C. Julat suhu penyimpanan adalah sama. Julat yang luas ini memastikan fungsi dalam persekitaran yang sukar. Parameter pemasangan kritikal ialah suhu pateri: peranti boleh menahan maksimum 260°C untuk maksimum 3 saat, diukur 1.6mm di bawah satah dudukan pakej. Maklumat ini adalah penting untuk mentakrifkan profil pateri refluks semasa pemasangan PCB.

3. Sistem Pengkategorian dan Pembin

Datasheet menyatakan dengan jelas bahawa peranti-peranti tersebut "dikategorikan untuk keamatan bercahaya." Ini menunjukkan proses pembin di mana unit disusun dan dilabel berdasarkan output cahaya yang diukur pada keadaan ujian piawai (biasanya IF=1mA). Ini membolehkan pereka memilih bahagian dengan tahap kecerahan yang konsisten untuk aplikasi mereka, mengelakkan variasi ketara dalam keamatan paparan antara unit atau kumpulan pengeluaran yang berbeza. Walaupun kod bin khusus tidak diterangkan dalam petikan ini, amalan ini memastikan konsistensi produk.

4. Analisis Lengkung Prestasi

Datasheet merujuk kepada "Lengkung Ciri Elektrik / Optik Tipikal." Walaupun graf khusus tidak disediakan dalam teks, lengkung piawai untuk peranti sedemikian biasanya termasuk:

• Arus Kehadapan vs. Voltan Kehadapan (Lengkung I-V):Menunjukkan hubungan tak linear, penting untuk menentukan voltan pacuan yang diperlukan untuk arus yang dikehendaki.
• Keamatan Bercahaya vs. Arus Kehadapan:Menunjukkan bagaimana output cahaya meningkat dengan arus, sehingga had penarafan maksimum.
• Keamatan Bercahaya vs. Suhu Ambien:Menunjukkan penyahkadaratan output cahaya apabila suhu meningkat, yang penting untuk aplikasi suhu tinggi.
• Taburan Spektrum:Plot keamatan relatif berbanding panjang gelombang, mengesahkan secara visual panjang gelombang puncak dan dominan serta lebar spektrum.

Lengkung-lengkung ini adalah penting untuk reka bentuk litar terperinci dan memahami prestasi di bawah keadaan bukan piawai.

5. Maklumat Mekanikal dan Pakej

5.1 Dimensi Fizikal dan Garis Besar

Peranti ini mempunyai ketinggian digit 0.3 inci (7.62 mm). Dimensi pakej disediakan dalam lukisan (dirujuk tetapi tidak ditunjukkan dalam teks), dengan semua dimensi dalam milimeter dan toleransi piawai ±0.25 mm melainkan dinyatakan sebaliknya. Pembinaan fizikal termasuk muka hitam dengan segmen putih, yang meningkatkan nisbah kontras dengan ketara apabila LED dimatikan, meningkatkan kebolehbacaan keseluruhan.

5.2 Sambungan Pin dan Litar Dalaman

LTD-322JF ialah paparan katod sepunya dupleks, bermakna ia mempunyai dua digit (Digit 1 dan Digit 2) dengan katodnya disambung secara berasingan. Pinout adalah seperti berikut: Pin 1: Anod G, Pin 3: Anod A, Pin 4: Anod F, Pin 5: Katod Sepunya (Digit 2), Pin 6: Anod D, Pin 7: Anod E, Pin 8: Anod C, Pin 9: Anod B, Pin 10: Katod Sepunya (Digit 1). Pin 2 dan kedudukan untuk Pin 11 dicatat sebagai "Tiada Sambungan" atau "Tiada Pin." Gambar rajah litar dalaman menunjukkan susun atur tujuh segmen piawai ditambah titik perpuluhan, dengan anod berasingan untuk setiap segmen dan katod sepunya untuk setiap digit, membolehkan pemacuan berbilang.

6. Garis Panduan Pateri dan Pemasangan

Seperti yang disebut dalam Penarafan Maksimum Mutlak, parameter kritikal untuk pemasangan ialah toleransi haba pateri. Komponen boleh menahan suhu puncak 260°C untuk tempoh maksimum 3 saat, diukur pada titik 1.6mm di bawah badan pakej. Ini mentakrifkan had atas untuk profil pateri refluks bebas plumbum piawai. Pereka dan juruteknik pemasangan mesti memastikan profil terma tidak melebihi had ini untuk mengelakkan kerosakan pada cip LED atau ikatan wayar dalaman. Prosedur pengendalian ESD (Nyahcas Elektrostatik) yang betul harus sentiasa diikuti semasa pemasangan.

7. Cadangan Aplikasi

7.1 Senario Aplikasi Biasa

Gabungan kecerahan tinggi, kontras, sudut pandangan luas, dan kebolehpercayaan menjadikan LTD-322JF sesuai untuk:

• Kawalan Industri:Panel meter, penunjuk proses, paparan pemasa.
• Peralatan Ujian dan Pengukuran:Multimeter, pembilang frekuensi, bekalan kuasa.
• Automotif Selepas Pasaran:Gauge, paparan alat diagnostik.
• Perkakas Pengguna:Ketuhar gelombang mikro, mesin basuh, peralatan audio.
• Peranti Perubatan:Monitor mudah alih, peralatan diagnostik (di mana warna khusus mungkin dipilih untuk kejelasan).

7.2 Pertimbangan Reka Bentuk

• Pembatas Arus:Sentiasa gunakan perintang pembatas arus bersiri untuk setiap anod segmen. Nilai perintang dikira berdasarkan voltan bekalan (Vcc), voltan kehadapan LED (Vf ~2.6V), dan arus kehadapan yang dikehendaki (contohnya, 10-20 mA untuk kecerahan yang baik). Formula: R = (Vcc - Vf) / If.
• Pemultipleksan:Untuk paparan berbilang digit seperti ini, pemultipleksan adalah teknik pemacuan piawai. Ini melibatkan membolehkan katod sepunya satu digit pada satu masa sambil membentangkan data segmen untuk digit tersebut. Ini mengurangkan bilangan pin I/O mikropengawal yang diperlukan dengan ketara.
• Pembebasan Kuasa:Pastikan kuasa per segmen yang dikira (Vf * If) tidak melebihi 70 mW, terutamanya pada suhu ambien tinggi di mana penyahkadaratan berlaku.
• Sudut Pandangan:Letakkan paparan dengan mempertimbangkan sudut pandangannya yang luas untuk memaksimumkan keterlihatan untuk pengguna akhir.

8. Perbandingan dan Pembezaan Teknikal

Berbanding teknologi lama seperti LED merah GaAsP atau GaP piawai, bahan AlInGaP yang digunakan dalam LTD-322JF menawarkan kecekapan bercahaya yang jauh lebih tinggi, menghasilkan kecerahan yang lebih besar untuk arus pacuan yang sama. Warna kuning-oren (605-611 nm) mungkin menawarkan kecerahan dan kontras yang lebih baik kepada mata manusia dalam keadaan pencahayaan tertentu berbanding merah tua. Berbanding LED biru atau putih dengan penukaran fosfor, peranti AlInGaP biasanya mempunyai output spektrum yang lebih sempit dan keberkesanan yang lebih tinggi untuk warna khusus mereka. Ketinggian digit 0.3 inci meletakkannya dalam kategori saiz biasa untuk paparan yang dipasang pada panel, menawarkan keseimbangan yang baik antara kebolehbacaan dan keperluan ruang.

9. Soalan Lazim (Berdasarkan Parameter Teknikal)

S: Apakah tujuan nota "dikategorikan untuk keamatan bercahaya"?

J: Ia bermakna LED disusun (dibin) berdasarkan output cahaya mereka. Anda boleh memesan bahagian dari bin kecerahan tertentu untuk memastikan konsistensi merentasi semua paparan dalam produk anda.

S: Bolehkah saya memacu paparan ini dengan mikropengawal 5V secara langsung?

J: Tidak. Anda mesti menggunakan perintang pembatas arus. Menyambungkan sumber 5V terus ke anod LED akan menyebabkan arus berlebihan, memusnahkan segmen tersebut. Kira nilai perintang seperti yang diterangkan dalam pertimbangan reka bentuk.

S: Apakah maksud "katod sepunya dupleks" untuk memacu paparan?

J: Ia bermakna kedua-dua digit berkongsi anod segmen tetapi mempunyai pin katod yang berasingan. Ini membolehkan anda menggunakan pemultipleksan: hidupkan katod Digit 1 dan nyalakan segmennya, kemudian matikannya, hidupkan katod Digit 2 dan nyalakan segmennya, dan ulangi dengan cepat. Mata manusia melihat kedua-dua digit sebagai menyala secara berterusan.

S: Adakah titik perpuluhan disertakan?

J: Gambar rajah litar dalaman dan penerangan pin (Anod DP) menunjukkan bahawa segmen titik perpuluhan hadir dan boleh dikawal secara bebas, sama seperti segmen utama (A-G).

10. Kajian Kes Reka Bentuk dan Penggunaan

Senario: Mereka bentuk meter suhu dua digit yang mudah.Sebuah mikropengawal membaca penderia suhu. Nilai (dari 0 hingga 99) perlu dipaparkan. LTD-322JF dipilih untuk kejelasan dan kemudahan penggunaannya. Reka bentuk menggunakan 8 pin mikropengawal: 7 untuk anod segmen (A-G, DP pilihan) dan 1 untuk katod digit (menggunakan transistor untuk menyerap arus katod gabungan yang lebih tinggi). Perisian tegar melaksanakan pemultipleksan, mengemas kini paparan 50-100 kali sesaat untuk mengelakkan kelipan. Perintang pembatas arus diletakkan pada setiap 7 talian segmen. Muka hitam paparan memberikan kontras yang sangat baik terhadap panel instrumen apabila paparan dimatikan.

11. Pengenalan Prinsip Teknologi

Teknologi teras adalah berdasarkan sistem bahan semikonduktor AlInGaP (Aluminium Indium Gallium Fosfida). Apabila dibias ke hadapan, elektron dan lubang disuntik ke dalam kawasan aktif cip LED di mana mereka bergabung semula, membebaskan tenaga dalam bentuk foton (cahaya). Komposisi khusus aluminium, indium, galium, dan fosforus dalam kekisi kristal menentukan tenaga jurang jalur, yang secara langsung sepadan dengan panjang gelombang (warna) cahaya yang dipancarkan. Untuk LTD-322JF, komposisi ini ditala untuk menghasilkan foton dalam julat 605-611 nm, dilihat sebagai kuning-oren. Penggunaan substrat GaAs tidak lutsinar membantu mengarahkan cahaya keluar melalui bahagian atas peranti, meningkatkan kecekapan pengekstrakan cahaya keseluruhan berbanding beberapa reka bentuk lama.

12. Trend dan Konteks Industri

Teknologi AlInGaP mewakili penyelesaian matang dan sangat dioptimumkan untuk LED merah, oren, ambar dan kuning berkeamatan tinggi. Ia telah menjadi bahan dominan untuk warna-warna ini dalam aplikasi penunjuk dan paparan selama beberapa dekad kerana kecekapan dan kebolehpercayaannya yang tinggi. Trend semasa dalam teknologi paparan untuk elektronik pengguna didominasi oleh penyelesaian berwarna penuh dan berpiksel seperti OLED dan mikro-LED. Walau bagaimanapun, untuk paparan angka dan alfanumerik khusus, berkerumitan rendah yang memerlukan kebolehpercayaan tinggi, julat suhu operasi yang luas, dan jangka hayat yang panjang—terutamanya dalam sektor industri, automotif dan perkakas—peranti seperti LTD-322JF masih sangat relevan. Trend di sini adalah ke arah kecekapan yang lebih tinggi dan mungkin integrasi elektronik pemacu dalam pakej paparan ("paparan pintar"), walaupun faktor bentuk tujuh segmen asas terus digunakan secara meluas.
