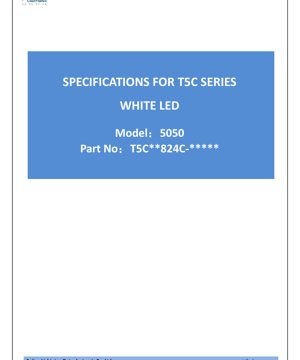

Spesifikasi Teknikal LED Putih Siri T5C 5050 - Saiz 5.0x5.0x1.9mm - Voltan 6.4V - Kuasa 5.12W

1. Gambaran Keseluruhan Produk

Siri T5C mewakili LED putih pandangan atas berprestasi tinggi yang direka untuk aplikasi pencahayaan am yang mencabar. Pakej 5050 (5.0mm x 5.0mm) ini menggunakan reka bentuk terma yang dipertingkat untuk mengurus haba dengan berkesan, membolehkan operasi stabil pada arus pacuan tinggi. Kelebihan utamanya termasuk output fluks bercahaya yang tinggi, sudut pandangan yang luas, dan keserasian dengan proses pematerian refluks bebas plumbum, menjadikannya sesuai untuk barisan pemasangan automatik moden. Produk ini mematuhi piawaian RoHS, selaras dengan piawaian alam sekitar global. Pasaran sasaran merangkumi pencahayaan seni bina dan hiasan, penyelesaian naik taraf untuk pemasangan sedia ada, pencahayaan am, dan lampu latar untuk papan tanda dalaman dan luaran.

2. Penyelaman Mendalam Parameter Teknikal

2.1 Ciri-ciri Elektro-Optik

Prestasi utama diukur pada suhu simpang (Tj) 25°C dan arus hadapan (IF) 800mA. Fluks bercahaya berbeza dengan Suhu Warna Berkaitan (CCT). Untuk LED 2700K dengan Indeks Penyampaian Warna (CRI atau Ra) 80, fluks bercahaya tipikal ialah 645 lumen, dengan minimum 600 lumen. Untuk CCT dari 3000K hingga 6500K (semua pada Ra80), fluks tipikal adalah antara 680 dan 710 lumen, dengan minimum antara 600 hingga 650 lumen. Toleransi adalah ±7% untuk fluks bercahaya dan ±2 untuk CRI.

2.2 Parameter Elektrik & Terma

Penarafan Maksimum Mutlak menentukan had operasi. Arus hadapan berterusan maksimum (IF) ialah 960mA, dengan arus berdenyut (IFP) 1440mA di bawah keadaan tertentu (lebar denyut ≤100μs, kitar tugas ≤1/10). Penyerakan kuasa maksimum (PD) ialah 6720mW. Peranti boleh beroperasi dalam suhu ambien dari -40°C hingga +105°C dan menahan suhu simpang sehingga 120°C.

Di bawah keadaan operasi tipikal (IF=800mA, Tj=25°C), voltan hadapan (VF) tipikal ialah 6.4V, dengan julat dari 6.0V hingga 7.0V (toleransi ±0.2V). Sudut pandangan (2θ1/2) ialah 120 darjah yang luas. Parameter kritikal ialah rintangan terma dari simpang ke titik pateri (Rth j-sp), yang tipikalnya 2.5°C/W. Nilai rendah ini menunjukkan keupayaan pemindahan haba pakej yang cekap ke PCB pemasangan.

3. Penjelasan Sistem Pembin

3.1 Penomboran Bahagian

Nombor bahagian mengikuti kod berstruktur: T □□ □□ □ □ □ □ – □ □□ □□ □. Kedudukan utama menunjukkan: Jenis (cth., 5C untuk 5050), CCT (cth., 27 untuk 2700K), CRI (cth., 8 untuk Ra80), bilangan cip bersiri dan selari, kod komponen, dan kod warna yang menentukan piawaian kromatisiti (cth., R untuk ANSI 85°C).

3.2 Pembin Fluks Bercahaya

LED disusun ke dalam bin fluks yang dilambangkan oleh kod dua huruf (cth., GN, GP, GQ, GR). Sebagai contoh, LED 4000K dengan Ra82 boleh dibin sebagai GP (650-700 lm), GQ (700-750 lm), atau GR (750-800 lm). Ini membolehkan pereka memilih komponen berdasarkan keperluan kecerahan tepat untuk konsistensi dalam aplikasi mereka.

3.3 Pembin Voltan Hadapan

Voltan juga dibin untuk memastikan konsistensi elektrik. Kod seperti B4, C4, D4, E4, dan F4 mewakili julat voltan dari 6.0-6.2V hingga 6.8-7.0V, dalam langkah 0.2V. Memadankan bin voltan boleh menjadi penting untuk memacu pelbagai LED secara bersiri bagi memastikan pengagihan arus yang seragam.

3.4 Pembin Kromatisiti

Konsistensi warna dikawal rapat dalam elips MacAdam 5 langkah untuk setiap CCT. Spesifikasi memberikan koordinat kromatisiti pusat (x, y) pada kedua-dua suhu simpang 25°C dan 85°C, bersama dengan parameter elips (a, b, Φ). Ini memastikan variasi warna yang boleh dilihat minimum antara LED dari bin yang sama, walaupun di bawah suhu operasi yang berbeza. Piawaian ini mengikuti pembin Energy Star untuk CCT dari 2600K hingga 7000K.

4. Analisis Keluk Prestasi

4.1 Taburan Spektrum

Walaupun graf taburan kuasa spektrum (SPD) tepat tidak terperinci dalam teks yang diberikan, ia adalah ciri piawai yang menunjukkan keamatan relatif merentasi panjang gelombang untuk LED putih. Biasanya, LED putih yang menggunakan cip biru dengan penukaran fosfor menunjukkan puncak biru dominan dan jalur pancaran fosfor kuning yang lebih luas. Bentuk tepat menentukan CCT dan CRI.

4.2 Taburan Sudut Pandangan

Rajah kutub yang diberikan (Rajah 2) menggambarkan keamatan bercahaya sebagai fungsi sudut dari paksi pusat. Dengan sudut pandangan 120 darjah yang dinyatakan, keluk akan menunjukkan corak hampir-Lambertian atau sayap kelawar, menunjukkan bagaimana cahaya diagihkan secara spatial. Ini adalah penting untuk mereka bentuk optik untuk corak pancaran tertentu.

5. Maklumat Mekanikal & Pakej

5.1 Dimensi dan Polarity

Pakej ini adalah faktor bentuk 5050 dengan dimensi tapak 5.00mm x 5.18mm dan ketinggian kira-kira 1.90mm. Corak pad pateri ditakrifkan dengan jelas, dengan pad anod dan katod yang berasingan. Tanda polarity (kemungkinan sudut potong atau tanda pada pakej) mengenal pasti katod. Semua toleransi yang tidak ditentukan adalah ±0.1mm.

6. Garis Panduan Pematerian & Pemasangan

6.1 Profil Pematerian Refluks

LED ini sesuai untuk pematerian refluks bebas plumbum. Profil yang disyorkan termasuk: pemanasan awal dari 150°C hingga 200°C selama 60-120 saat, peningkatan ke suhu puncak pada kadar maksimum 3°C/saat, masa di atas likuidus (217°C) 60-150 saat, suhu puncak badan pakej (Tp) tidak melebihi 260°C, dan masa dalam 5°C Tp kurang daripada 30 saat. Jumlah masa dari 25°C ke suhu puncak tidak boleh melebihi 8 minit. Pematuhan kepada profil ini adalah kritikal untuk mengelakkan kerosakan terma pada die LED, fosfor, dan pakej.

7. Maklumat Pembungkusan & Pesanan

LED dibekalkan pada pita dan gegelung untuk penempatan automatik. Setiap gegelung boleh mengandungi maksimum 2000 keping. Dimensi pita memastikan keserasian dengan peralatan pick-and-place piawai. Toleransi kumulatif lebih 10 pic adalah ±0.2mm. Pembungkusan gegelung termasuk label dengan nombor bahagian (P/N) dan tarikh pembuatan.

8. Cadangan Aplikasi

8.1 Senario Aplikasi Tipikal

This high-power LED is ideal for: Architectural Lighting: Facade washing, cove lighting, and accent lighting where high output and good color rendering are needed. Retrofit Lamps: Direct replacement for traditional light sources in downlights, track lights, and panel lights. General Lighting: High-bay lighting, industrial lighting, and commercial fixtures. Signage Backlighting: Illuminating channel letters, light boxes, and informational displays, both indoors and outdoors.

8.2 Pertimbangan Reka Bentuk

Thermal Management: The key to longevity and maintaining light output. Use an MCPCB (Metal Core Printed Circuit Board) with adequate thermal vias and consider the overall heat sink design to keep the junction temperature well below the 120°C maximum. The low Rth j-sp of 2.5°C/W helps, but system-level design is paramount. Drive Current: While rated for up to 960mA, operating at 800mA or lower will improve efficacy and lifespan. Use a constant current driver suitable for the LED's forward voltage. Optics: The 120-degree viewing angle provides a wide beam. Secondary optics (lenses, reflectors) can be used to collimate or shape the light as required by the application.

9. Perbandingan & Pembezaan Teknikal

Berbanding dengan LED kuasa pertengahan piawai (cth., 2835, 3030), pakej 5050 ini menawarkan fluks bercahaya titik tunggal yang jauh lebih tinggi, mengurangkan bilangan komponen yang diperlukan untuk output cahaya tertentu. Reka bentuk terma yang dipertingkat membolehkannya mengekalkan arus pacuan yang lebih tinggi berbanding pakej 5050 lama. Pembin komprehensif (fluks, voltan, kromatisiti) menyediakan konsistensi warna dan kecerahan yang unggul yang kritikal untuk aplikasi pencahayaan profesional, membezakannya dari LED gred komoditi dengan toleransi yang lebih longgar.

10. Soalan Lazim (FAQ)

Q: What is the typical power consumption of this LED?
A: At the typical operating point of 800mA and 6.4V, the power is approximately 5.12 Watts (P = I*V).

Q: How does temperature affect performance?
A: As junction temperature increases, luminous flux typically decreases, and the forward voltage drops slightly. The chromaticity coordinates also shift, as noted in the binning table. Proper heat sinking mitigates these effects.

Q: Can I drive this LED with a constant voltage source?
A: It is strongly discouraged. LEDs are current-driven devices. A constant voltage source with a simple series resistor is inefficient and offers poor current regulation over temperature and component variations. Always use a dedicated constant current LED driver.

Q: What is the meaning of the "5-step MacAdam ellipse"?
A: It defines an area on the chromaticity diagram. LEDs whose color points fall within the same 5-step ellipse are considered to have no perceptible color difference to the average human eye under standard viewing conditions. Smaller step numbers (e.g., 3-step, 2-step) indicate even tighter color matching.

11. Contoh Kes Penggunaan Praktikal

Scenario: Designing a High-Quality 4000K LED Panel Light.
A designer aims for a panel light with 3000 lumens output and uniform color. Using the 5050 LED binned in GR (750-800 lm min) at 4000K and Ra82, they would need approximately 4 LEDs (3000 lm / 750 lm per LED = 4). They would select all LEDs from the same flux bin (GR) and voltage bin (e.g., C4 for 6.2-6.4V) to ensure consistent brightness and electrical behavior. The LEDs would be mounted on a large, thermally conductive MCPCB acting as a heat spreader, which is then attached to the metal frame of the panel light. A constant current driver capable of delivering 800mA to the series string of 4 LEDs (total forward voltage ~25.6V) would be selected. Secondary diffusers would be used to blend the light from the four discrete sources into a uniform panel.

12. Prinsip Operasi

Ini adalah LED putih yang ditukar fosfor. Terasnya ialah cip semikonduktor (biasanya indium gallium nitride) yang memancarkan cahaya biru apabila arus elektrik melaluinya. Cahaya biru ini mengenai lapisan bahan fosfor (cth., yttrium aluminum garnet didop dengan cerium - YAG:Ce) yang didepositkan pada atau berhampiran cip. Fosfor menyerap sebahagian cahaya biru dan memancarkannya semula sebagai spektrum luas cahaya kuning. Campuran cahaya biru yang tinggal dan cahaya kuning yang ditukar kelihatan putih pada mata manusia. Nisbah tepat biru kepada kuning, dan komposisi fosfor khusus, menentukan Suhu Warna Berkaitan (CCT) cahaya putih yang dipancarkan.

13. Trend Teknologi

Trend umum dalam teknologi LED adalah ke arah keberkesanan yang lebih tinggi (lebih banyak lumen per watt), penyampaian warna yang lebih baik (CRI lebih tinggi dan nilai R9 yang lebih baik untuk ketepuan merah), dan kebolehpercayaan yang lebih besar pada suhu operasi yang lebih tinggi. Terdapat juga pergerakan ke arah pakej yang lebih padat yang boleh memberikan fluks yang sama atau lebih tinggi, seperti yang dilihat dalam evolusi dari 5050 ke 3535 dan bahkan tapak kaki yang lebih kecil untuk aplikasi berkuasa tinggi. Tambahan pula, LED putih boleh ditala, yang boleh mengubah CCT, menjadi lebih lazim untuk aplikasi pencahayaan berpusatkan manusia. Dorongan untuk kelestarian terus mendorong kecekapan yang lebih tinggi dan jangka hayat yang lebih panjang, mengurangkan jumlah kos pemilikan dan impak alam sekitar.
