Spesifikasi Paparan Tujuh Segmen 7.62mm (0.3-inci) - Lubang Tembus - Segmen Putih Permukaan Kelabu - 2.4V 25mA - Dokumen Teknikal

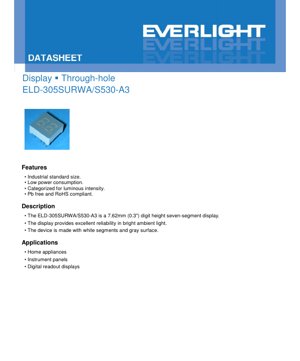

1. Gambaran Keseluruhan Produk

Dokumen ini memperincikan spesifikasi untuk paparan alfanumerik tujuh segmen setinggi digit 7.62mm (0.3-inci) yang direka untuk pemasangan lubang tembus. Peranti ini mempunyai segmen putih pada permukaan kelabu, memberikan kontras tinggi untuk kebolehbacaan optimum. Ia dibina menggunakan teknologi cip AlGaInP untuk memancarkan warna merah terang, dipertingkatkan dengan resin resap putih. Paparan ini dikategorikan sebagai komponen saiz piawai industri, menekankan kebolehpercayaan dan prestasi konsisten dalam pelbagai keadaan pencahayaan.

1.1 Ciri dan Kelebihan Teras

Kelebihan utama paparan ini termasuk pematuhannya kepada piawaian saiz industri, memastikan keserasian dengan reka bentuk tapak kaki sedia ada. Ia menawarkan penggunaan kuasa rendah, menjadikannya sesuai untuk aplikasi berkuasa bateri atau sensitif tenaga. Peranti ini dikategorikan untuk keamatan bercahaya, memberikan pereka tahap kecerahan yang boleh diramal dan konsisten merentasi kumpulan pengeluaran. Tambahan pula, ia dikilangkan untuk bebas Pb dan mematuhi RoHS, mematuhi piawaian alam sekitar dan peraturan moden untuk komponen elektronik.

1.2 Sasaran Pasaran dan Aplikasi

Paparan ini disasarkan untuk aplikasi yang memerlukan bacaan angka atau alfanumerik terhad yang jelas dan boleh dipercayai. Domain aplikasi utamanya termasuk perkakas rumah, di mana ia mungkin menunjukkan tetapan, pemasa, atau kod status. Ia juga sangat sesuai untuk panel instrumen dalam pelbagai peralatan, memberikan data operasi kritikal. Tambahan pula, ia berfungsi sebagai komponen asas dalam paparan bacaan digital pelbagai guna merentasi elektronik industri, komersial dan pengguna.

2. Analisis Parameter Teknikal Mendalam

Prestasi dan had paparan ditakrifkan oleh satu set penarafan maksimum mutlak dan ciri elektro-optik terperinci. Memahami parameter ini adalah penting untuk reka bentuk litar yang boleh dipercayai dan memastikan integriti operasi jangka panjang.

2.1 Penarafan Maksimum Mutlak

Penarafan ini menentukan had tekanan di mana kerosakan kekal pada peranti mungkin berlaku. Ia tidak bertujuan untuk keadaan operasi biasa.

• Voltan Songsang (V_R):5 V - Voltan maksimum yang boleh dikenakan dalam arah songsang merentasi segmen LED.
• Arus Kehadapan (I_F):25 mA - Arus DC berterusan maksimum yang dibenarkan melalui satu segmen.
• Arus Kehadapan Puncak (I_FP):60 mA - Arus berdenyut maksimum, dibenarkan di bawah kitar tugas 1/10 pada 1 kHz.
• Pelesapan Kuasa (P_d):60 mW - Kuasa maksimum yang boleh dilesapkan oleh peranti.
• Suhu Operasi (T_opr):-40°C hingga +85°C - Julat suhu ambien untuk operasi normal.
• Suhu Penyimpanan (T_stg):-40°C hingga +100°C - Julat suhu untuk penyimpanan bukan operasi.
• Suhu Paterian (T_sol):260°C - Suhu maksimum untuk proses paterian, dengan had masa 5 saat.

2.2 Ciri Elektro-Optik

Parameter ini, diukur pada suhu piawai 25°C, mentakrifkan prestasi tipikal peranti di bawah keadaan ujian yang ditentukan.

• Keamatan Bercahaya (I_v):Nilai tipikal ialah 6.4 mcd, dengan minimum 4.0 mcd, diukur per elemen 7-segmen tunggal pada arus kehadapan 10 mA. Toleransi ±10% dikenakan pada parameter ini.
• Panjang Gelombang Puncak (λ_p):632 nm (tipikal) - Panjang gelombang di mana pancaran spektrum paling kuat, diukur pada I_F=20mA.
• Panjang Gelombang Dominan (λ_d):624 nm (tipikal) - Panjang gelombang yang dilihat oleh mata manusia, mentakrifkan titik warna, diukur pada I_F=20mA.
• Lebar Jalur Sinaran Spektrum (Δλ):20 nm (tipikal) - Lebar spektrum cahaya yang dipancarkan, diukur pada I_F=20mA.
• Voltan Kehadapan (V_F):2.0 V (tipikal), dengan maksimum 2.4 V pada I_F=20mA. Toleransi ±0.1V ditentukan.
• Arus Songsang (I_R):Maksimum 100 µA apabila voltan songsang 5V dikenakan.

3. Analisis Lengkung Prestasi

Perwakilan grafik memberikan pandangan yang lebih mendalam tentang tingkah laku peranti di bawah keadaan yang berbeza, yang penting untuk reka bentuk sistem yang teguh.

3.1 Taburan Spektrum

Lengkung taburan spektrum, diukur pada 25°C, menunjukkan keamatan bercahaya relatif merentasi panjang gelombang yang berbeza. Lengkung memuncak pada 632 nm tipikal, mengesahkan pancaran merah terang. Lebar jalur 20 nm menunjukkan output spektrum yang agak sempit, yang menyumbang kepada penampilan warna yang tepu.

3.2 Arus Kehadapan vs. Voltan Kehadapan (Lengkung IV)

Lengkung ini menggambarkan hubungan antara arus yang mengalir melalui segmen LED dan susut voltan merentasinya. Ia adalah tidak linear, ciri diod. Pereka menggunakan lengkung ini untuk memilih perintang had arus yang sesuai untuk mencapai kecerahan yang diingini sambil kekal dalam had V_Fdan I_F. V tipikal_Fsebanyak 2.0V pada 20mA berfungsi sebagai titik reka bentuk utama.

3.3 Lengkung Penurunan Arus Kehadapan

Graf kritikal ini menunjukkan bagaimana arus kehadapan berterusan maksimum yang dibenarkan mesti dikurangkan apabila suhu operasi ambien meningkat melebihi 25°C. Untuk memastikan kebolehpercayaan dan mencegah pelarian haba, arus pemacu mesti dikurangkan apabila beroperasi pada suhu tinggi. Lengkung ini adalah asas untuk mereka bentuk sistem yang bertujuan untuk digunakan dalam persekitaran suhu tinggi.

4. Maklumat Mekanikal dan Pakej

4.1 Dimensi Pakej

Peranti ini mematuhi tapak kaki pakej DIP (Dual In-line Package) lubang tembus piawai. Lukisan dimensi memberikan semua ukuran kritikal termasuk ketinggian keseluruhan, saiz digit, jarak pin (pic), dan diameter pin. Toleransi untuk dimensi yang tidak ditentukan ialah ±0.25mm. Tapak kaki yang tepat adalah penting untuk susun atur PCB (Papan Litar Bercetak) untuk memastikan kesesuaian dan penjajaran yang betul.

4.2 Gambar Rajah Litar Dalaman dan Konfigurasi Pin

Spesifikasi ini termasuk gambar rajah litar dalaman yang menunjukkan konfigurasi katod sepunya atau anod sepunya bagi tujuh segmen dan titik perpuluhan (jika ada). Gambar rajah ini adalah penting untuk menyambung paparan dengan betul ke litar pemacu (contohnya, mikropengawal atau IC penyahkod). Ia mengenal pasti pin mana yang sepadan dengan setiap segmen (a-g) dan pin sepunya, mencegah ralat sambungan semasa pemasangan.

5. Panduan Paterian dan Pemasangan

Pengendalian yang betul semasa pemasangan adalah penting untuk mengekalkan integriti dan prestasi peranti.

• Paterian:Suhu paterian maksimum dinilai pada 260°C, dan masa sentuhan besi pemateri tidak boleh melebihi 5 saat untuk mencegah kerosakan haba pada cip LED dan pakej plastik.
• Perlindungan Nyahcas Elektrostatik (ESD):Dadu LED adalah sensitif kepada ESD. Langkah anti-statik mandatori termasuk menggunakan tali pergelangan tangan berasaskan bumi, kasut dan stesen kerja selamat ESD, tikar lantai konduktif, dan pembumian yang betul untuk semua peralatan. Pengion boleh digunakan untuk meneutralkan cas pada bahan penebat.
• Penyimpanan:Peranti harus disimpan dalam julat suhu yang ditentukan -40°C hingga +100°C dalam persekitaran kering dan selamat ESD.

6. Maklumat Pembungkusan dan Pesanan

6.1 Spesifikasi Pembungkusan

Komponen dibekalkan dalam proses pembungkusan berstruktur: 32 keping dipasang pada satu plat. 64 plat ini kemudian dibungkus ke dalam satu kotak. Akhirnya, 4 kotak digabungkan ke dalam satu karton induk. Ini berjumlah 8192 keping per karton (32 x 64 x 4).

6.2 Penjelasan Label

Label pada pembungkusan mengandungi beberapa pengenal pasti utama: CPN (Nombor Produk Pelanggan), P/N (Nombor Produk Pengilang), QTY (Kuantiti Pembungkusan), CAT (Pangkat/Kategori Keamatan Bercahaya), dan LOT No (Nombor Lot Boleh Dikesan). Medan lain seperti HUE, REF, dan REFERENCE mungkin mengandungi kod dalaman untuk rujukan warna atau pelabelan isipadu.

7. Pertimbangan Reka Bentuk Aplikasi

7.1 Reka Bentuk Litar Pemacu

Setiap segmen adalah LED individu. Perintang had arus mesti disambung secara bersiri dengan setiap segmen (atau dengan pin sepunya dalam konfigurasi katod/anod sepunya) untuk menetapkan arus operasi. Nilai perintang (R) boleh dikira menggunakan Hukum Ohm: R = (V_bekalan- V_F) / I_F. Menggunakan V tipikal_Fsebanyak 2.0V dan I yang diingini_Fsebanyak 10mA (untuk kecerahan piawai) dengan bekalan 5V memberikan R = (5V - 2.0V) / 0.01A = 300 Ω. Nilai yang sedikit lebih tinggi (contohnya, 330 Ω) sering digunakan untuk margin. Untuk multipleks beberapa digit, arus puncak per segmen mesti diselaraskan untuk mengekalkan arus purata dalam penarafan berterusan.

7.2 Pengurusan Haba

Walaupun paparan itu sendiri mempunyai pelesapan kuasa rendah, lengkung penurunan mesti dirujuk untuk aplikasi suhu tinggi. Jika suhu ambien dijangka menghampiri maksimum 85°C, arus kehadapan mesti dikurangkan dengan ketara. Jarak yang mencukupi pada PCB dan mengelakkan penempatan berhampiran komponen lain yang menjana haba boleh membantu mengurus suhu ambien tempatan di sekitar paparan.

7.3 Pertimbangan Optik

Segmen putih pada latar belakang kelabu memberikan kontras semula jadi. Untuk kebolehbacaan terbaik, pertimbangkan sudut pandangan dan jarak. Nilai keamatan bercahaya tipikal (6.4 mcd) menunjukkan ia sesuai untuk kegunaan dalaman dan persekitaran yang terang. Untuk cahaya matahari langsung atau ambien yang sangat terang, kategori kecerahan lebih tinggi atau paparan dengan penapis lebih gelap mungkin diperlukan.

8. Perbandingan dan Pembezaan Teknikal

Paparan ini membezakan dirinya melalui beberapa atribut utama. Saiz piawai industrinya memastikan keserasian penggantian terus dalam banyak reka bentuk sedia ada. Penggunaan teknologi AlGaInP menawarkan kecekapan tinggi dan warna merah tepu berbanding teknologi lama. Pengkategorian untuk keamatan bercahaya memberikan prestasi yang boleh diramal, yang kritikal untuk aplikasi yang memerlukan penampilan seragam merentasi pelbagai unit. Pemasangan lubang tembus menawarkan keteguhan mekanikal dan kemudahan prototaip berbanding alternatif pemasangan permukaan, walaupun ia memerlukan proses paterian manual atau gelombang.

9. Soalan Lazim (FAQ)

S: Apakah perbezaan antara panjang gelombang puncak dan panjang gelombang dominan?

J: Panjang gelombang puncak (λ_p=632nm) ialah puncak fizikal spektrum pancaran cahaya. Panjang gelombang dominan (λ_d=624nm) ialah panjang gelombang tunggal yang akan menghasilkan persepsi warna yang sama kepada mata manusia. Panjang gelombang dominan lebih relevan untuk spesifikasi warna.

S: Bolehkah saya memacu paparan ini terus dari pin mikropengawal?

J: Tidak. Pin mikropengawal biasanya tidak boleh membekal atau menyerap 10-20mA yang diperlukan secara berterusan per segmen dan mungkin tidak mempunyai ruang kepala voltan yang diperlukan. Litar pemacu luaran (transistor, IC pemacu khusus) dengan perintang had arus sentiasa diperlukan.

S: Apakah maksud "dikategorikan untuk keamatan bercahaya"?

J: Pengilang menguji dan mengkategorikan paparan berdasarkan kecerahan (mcd) yang diukur pada arus piawai. Paparan dalam kategori tertentu (CAT pada label) akan mempunyai kecerahan yang sangat serupa, memastikan konsistensi visual apabila beberapa paparan digunakan bersama.

S: Adakah penyejuk haba diperlukan?

J> Untuk operasi normal dalam had arus dan suhu yang ditentukan, penyejuk haba berasingan tidak diperlukan untuk pakej paparan itu sendiri. PCB bertindak sebagai laluan pelesapan haba utama.

10. Contoh Reka Bentuk dan Penggunaan Praktikal

10.1 Pemasa Digital Mudah

Aplikasi biasa ialah pemasa kiraan turun atau kiraan naik. Mikropengawal akan diprogramkan untuk mengesan masa. Ia akan mengeluarkan corak segmen yang betul untuk setiap digit (contohnya, minit dan saat) ke IC pemacu seperti daftar anjakan 74HC595 atau pemacu LED berbilang digit khusus. Pemacu akan mengendalikan multipleks, menghidupkan satu digit pada satu masa dengan pantas untuk mencipta ilusi semua digit menyala serentak, sambil mengekalkan jumlah pengambilan arus yang boleh diurus.

10.2 Bacaan Panel Instrumen

Dalam sekeping peralatan ujian, paparan ini boleh menunjukkan nilai yang diukur seperti voltan, frekuensi, atau suhu. Penukar analog-ke-digital (ADC) akan mendigitalkan isyarat penderia. Mikropengawal akan menskalkan nilai digital, memformatnya untuk paparan, dan memacu segmen dengan sewajarnya. Latar belakang kelabu membantu mengurangkan silau dari pencahayaan panel, dan segmen putih memastikan nombor tajam dan jelas.

11. Prinsip Operasi

Paparan tujuh segmen ialah himpunan tujuh diod pemancar cahaya (LED) yang disusun dalam corak angka lapan. Setiap LED membentuk satu segmen (dilabelkan a hingga g). Dengan menghidupkan kombinasi tertentu segmen ini secara selektif, angka 0-9 dan beberapa huruf (seperti A, C, E, F) boleh dibentuk. Dalam konfigurasi katod sepunya, semua katod (sisi negatif) LED segmen disambungkan bersama ke pin sepunya. Untuk menyalakan segmen, pin anod (positif) individunya didorong tinggi (dengan perintang had arus bersiri) sementara katod sepunya disambungkan ke bumi. Konfigurasi anod sepunya adalah sebaliknya. Cip LED asas menggunakan bahan semikonduktor AlGaInP (Aluminium Gallium Indium Phosphide), yang memancarkan cahaya dalam spektrum merah/jingga/kuning apabila elektron bergabung semula dengan lubang merentasi jurang jalur bahan.

12. Trend Teknologi

Teknologi teras untuk LED merah, AlGaInP, adalah matang dan sangat cekap. Trend dalam paparan adalah ke arah kecerahan lebih tinggi, penggunaan kuasa lebih rendah, dan pic piksel lebih kecil. Walaupun paparan lubang tembus seperti ini kekal popular untuk keteguhan dan kemudahan penggunaannya dalam aplikasi tertentu, industri keseluruhan bergerak kuat ke arah teknologi peranti pemasangan permukaan (SMD). Paparan SMD membenarkan pemasangan automatik, profil peranti keseluruhan lebih kecil, dan ketumpatan lebih tinggi pada PCB. Pembangunan masa depan mungkin termasuk pemacu bersepadu dalam pakej paparan atau paparan dengan sudut pandangan lebih luas dan nisbah kontras lebih tinggi dicapai melalui reka bentuk kanta dan penapis termaju. Walau bagaimanapun, kesederhanaan asas, kebolehpercayaan, dan keberkesanan kos paparan tujuh segmen piawai memastikan penggunaan berterusan mereka dalam pelbagai aplikasi untuk masa hadapan yang boleh dijangka.
