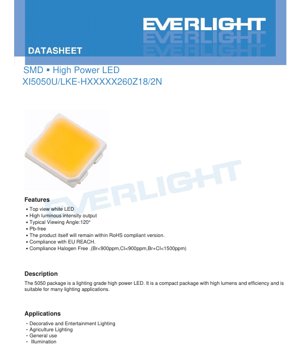

Spesifikasi Teknikal LED Kuasa Tinggi SMD XI5050U/LKE-HXXXXX260Z18/2N - Pakej 5.0x5.0mm - Voltan Maksimum 26V - 180mA - Cahaya Putih

1. Gambaran Keseluruhan Produk

XI5050U/LKE-HXXXXX260Z18/2N ialah LED gred pencahayaan, berkuasa tinggi yang dibungkus dalam pakej peranti permukaan-pasang (SMD) 5050 yang padat. Komponen ini direka untuk menghasilkan output cahaya dan kecekapan yang tinggi, menjadikannya sesuai untuk pelbagai aplikasi pencahayaan am dan khusus. Pancaran cahaya putih pandangan atas dan pembinaan teguhnya selaras dengan piawaian pembuatan dan alam sekitar moden.

1.1 Kelebihan dan Penentuan Kedudukan Teras

LED ini menonjol melalui gabungan keamatan bercahaya tinggi dan sudut pandangan luas 120 darjah, memastikan taburan cahaya yang luas dan seragam. Ia mematuhi piawaian industri utama termasuk RoHS, EU REACH, dan keperluan bebas halogen (Br<900ppm, Cl<900ppm, Br+Cl<1500ppm), menjadikannya sesuai untuk pasaran global dengan peraturan alam sekitar yang ketat. Pembinaan bebas plumbum seterusnya meningkatkan profil alam sektiarnya.

1.2 Aplikasi Sasaran

Domain aplikasi utama untuk LED ini termasuk:

• Pencahayaan Hiasan dan Hiburan:Sesuai untuk pencahayaan aksen, sorotan seni bina, dan pencahayaan pentas kerana kecerahan dan ketekalan warnanya.
• Pencahayaan Pertanian:Sesuai untuk sistem pencahayaan hortikultur di mana spektrum cahaya khusus dan kecekapan tinggi diperlukan untuk pertumbuhan tumbuhan.
• Pencahayaan Am:Pilihan yang boleh dipercayai untuk alat pencahayaan kediaman, komersial dan perindustrian seperti lampu downlight, lampu panel dan lampu jalan.

2. Analisis Parameter Teknikal Mendalam

Bahagian ini memberikan tafsiran objektif terperinci tentang parameter elektrik, optik dan terma utama yang dinyatakan dalam datasheet.

2.1 Penarafan Maksimum Mutlak

Penarafan ini menentukan had tekanan di mana kerosakan kekal pada peranti mungkin berlaku. Operasi di bawah atau pada had ini tidak dijamin.

• Arus Hadapan (I_F):200 mA (DC). Ini adalah arus berterusan maksimum yang boleh dikendalikan oleh LED.
• Arus Hadapan Denyut (I_PF):280 mA. Arus lebih tinggi yang dibenarkan untuk operasi denyut pendek, berguna untuk ujian atau skema pemacu tertentu.
• Pelesapan Kuasa (P_d):5.2 W. Kuasa maksimum yang boleh dilesapkan oleh pakej sebagai haba, biasanya dikira sebagai V_F* I_F.
• Suhu Simpang (T_j):125 °C. Suhu maksimum yang dibenarkan pada simpang semikonduktor.
• Rintangan Terma, Simpang ke Papan Litar (R_θjc):10 °C/W. Parameter kritikal ini menunjukkan seberapa berkesan haba mengalir dari simpang LED ke papan litar. Nilai yang lebih rendah menandakan prestasi terma yang lebih baik.
• Suhu Paterian:Reflow: 260°C selama 10 saat; Paterian tangan: 350°C selama 3 saat. Pematuhan kepada profil ini adalah penting untuk mengelakkan kerosakan pakej atau die.

2.2 Ciri-ciri Elektro-Optik

Ini adalah parameter prestasi tipikal yang diukur di bawah keadaan ujian piawai (T_soldering= 25°C, I_F= 180mA).

• Fluks Bercahaya (Φ):Nilai minimum antara 700 lm hingga 780 lm bergantung pada varian suhu warna berkorelasi (CCT), dengan toleransi ±11%. Ini mentakrifkan jumlah output cahaya nampak.
• Voltan Hadapan (V_F):Maksimum 26 V pada 180mA, dengan toleransi ±0.1V. V_Fyang tinggi mencadangkan bahawa ini adalah tatasusunan LED berbilang cip dalam pakej, disambung secara bersiri.
• Indeks Penghasilan Warna (CRI atau R_a):Minimum 70 untuk varian yang disenaraikan, dengan toleransi ±2. CRI mengukur keupayaan sumber cahaya untuk mendedahkan warna sebenar objek berbanding sumber cahaya semula jadi.
• Sudut Pandangan (2θ_1/2):120 darjah. Sudut di mana keamatan bercahaya adalah separuh daripada nilai pada 0 darjah (paksi).
• Arus Songsang (I_R):Maksimum 50 µA pada V_R= 5V. LED tidak direka untuk pincang songsang; parameter ini menunjukkan kebocoran.

3. Penjelasan Sistem Pembin

Produk ini menggunakan sistem pembin komprehensif untuk memastikan ketekalan warna dan kecerahan, yang penting untuk aplikasi pencahayaan di mana berbilang LED digunakan bersama.

3.1 Pembin Indeks Penghasilan Warna (CRI)

Datasheet mentakrifkan bin CRI dengan nilai minimum tertentu, dilambangkan oleh satu huruf dalam nombor bahagian. Contohnya, 'L' sepadan dengan CRI minimum 70. Bin lebih tinggi seperti 'H' (90 min) dan 'R' (90 min dengan R9 > 50) menawarkan ketepatan warna yang lebih unggul, penting untuk pencahayaan runcit atau muzium.

3.2 Pembin Fluks Bercahaya

Fluks dibin dalam langkah 50-lumen, khusus untuk setiap kumpulan CCT. Contohnya, LED 4000K mungkin dibin sebagai 780L50 (780-830 lm), 830L50 (830-880 lm), dsb. Ini membolehkan pereka memilih LED untuk keperluan output lumen yang tepat, memastikan keseragaman merentasi alat.

3.3 Pembin Voltan Hadapan

Voltan dikumpulkan dari 22V hingga 26V dalam langkah 1V (22J, 23J, 24J, 25J). Memadankan bin V_Fboleh memudahkan reka bentuk pemacu dan meningkatkan pemadanan arus dalam rentetan selari.

3.4 Pembin Koordinat Kromatisiti

Datasheet menyediakan kotak koordinat (x, y) terperinci pada rajah CIE 1931 untuk setiap CCT (2700K, 3000K, 3500K, 4000K, 5000K, 5700K, 6500K). Setiap CCT mempunyai berbilang sub-bin (cth., 27K-A, 27K-B, 27K-F, 27K-G) yang mentakrifkan kawasan lebih kecil dalam segi empat ANSI piawai. Pembin ketat ini adalah penting untuk mencapai keseragaman warna yang cemerlang, menghapuskan perbezaan nampak antara LED bersebelahan.

4. Senarai Pengeluaran Pukal & Maklumat Pesanan

Produk piawai yang tersedia disenaraikan dengan parameter utama mereka. Nombor bahagian mengikut struktur:XI5050U/LKE-H[FluxBin][CCT][VoltageIndex][CurrentIndex]/[Configuration].

Contoh:XI5050U/LKE-H50780260Z18/2N dinyahkod sebagai:

- Bin Fluks: 780 lm (Min) untuk 5000K

- CCT: 5000K

- Indeks V_F: '260' untuk 26V maks

- Indeks I_F: 'Z18' untuk 180mA

- Konfigurasi: /2N (mungkin menunjukkan 2-cip atau konfigurasi dalaman lain).

Tawaran piawai termasuk CCT dari 2700K (Putih Suam) hingga 6500K (Putih Sejuk), semua dengan CRI minimum 70 dan V_Fmax26V.

5. Pertimbangan Prestasi dan Aplikasi

5.1 Pengurusan Terma

Dengan pelesapan kuasa sehingga 5.2W dan R_θjc10°C/W, pengurusan terma yang berkesan adalah wajib. LED mesti dipasang pada PCB dengan via terma yang mencukupi dan, dalam kebanyakan kes, dilekatkan pada penyejuk haba. Melebihi suhu simpang (T_j) 125°C akan mengurangkan jangka hayat dan output cahaya dengan ketara. Pereka harus mengira T_jjangkaan menggunakan formula: T_j= T_board+ (P_d* R_θjc).

LED ini ditentukan pada arus hadapan 180mA. Ia mesti didorong oleh sumber arus malar, bukan sumber voltan malar, untuk memastikan output cahaya stabil dan mencegah pelarian terma. Voltan hadapan tinggi (sehingga 26V) memerlukan pemampu yang mampu menyampaikan voltan ini. Untuk reka bentuk yang menggunakan berbilang LED, sambungan bersiri akan menjumlahkan V

, manakala sambungan selari memerlukan pemadanan bin yang teliti atau pengawalan arus individu untuk mencegah penguasaan arus._F5.3 Reka Bentuk Optik

Sudut pandangan 120 darjah menyediakan corak pancaran yang luas, seperti Lambertian. Untuk aplikasi yang memerlukan pancaran lebih sempit, optik sekunder (kanta atau pemantul) akan diperlukan. Resin jernih air memastikan kecekapan pengekstrakan cahaya yang tinggi.

6. Garis Panduan Paterian dan Pengendalian

Kepekaan ESD:

• Peranti ini sensitif kepada nyahcas elektrostatik (ESD). Langkah berjaga-jaga ESD yang betul (stesen kerja dibumikan, tali pergelangan tangan) mesti dipatuhi semasa pengendalian dan pemasangan.Paterian Reflow:
• Ikuti profil yang disyorkan: suhu puncak 260°C untuk maksimum 10 saat. Profil reflow bebas plumbum piawai boleh digunakan.Paterian Tangan:
• Jika perlu, hadkan sentuhan besi kepada 350°C untuk maksimum 3 saat setiap pad.Penyimpanan:
• Simpan dalam keadaan antara -35°C dan +100°C, sebaik-baiknya dalam beg penghalang kelembapan jika kelembapan tinggi.7. Soalan Lazim (FAQ)

7.1 Mengapa voltan hadapan begitu tinggi (26V)?

Pakej 5050 mungkin mengandungi berbilang cip LED yang disambung secara bersiri dalaman. Jumlah voltan hadapan cip individu ini menghasilkan V

pakej yang tinggi. Reka bentuk ini boleh memudahkan reka bentuk pemacu dalam beberapa aplikasi voltan tinggi._F7.2 Bolehkah saya mendorong LED ini pada arus lebih tinggi daripada 180mA?

Penarafan maksimum mutlak untuk arus berterusan ialah 200mA. Walaupun mendorong sehingga 200mA dibenarkan dari sudut kebolehpercayaan, ia akan menghasilkan lebih banyak haba dan mengurangkan jangka hayat LED. Data fotometrik (fluks, CCT, CRI) dijamin pada 180mA; prestasi pada arus lain mungkin berbeza dan harus dicirikan.

7.3 Bagaimana saya mencapai keseragaman warna terbaik dalam alat saya?

Pilih LED dari bin kromatisiti ketat yang sama (cth., semua dari bin 30K-F) dan, jika mungkin, bin fluks yang sama. Bekerjasama dengan pembekal anda untuk meminta bin yang dipadankan untuk pengeluaran anda.

7.4 Apakah jangka hayat tipikal LED ini?

Walaupun datasheet tidak menentukan jangka hayat L70 atau L50, jangka hayat LED terutamanya adalah fungsi suhu simpang. Mengendalikan LED pada atau di bawah arus yang disyorkan (180mA) dan mengekalkan suhu simpang rendah (jauh di bawah 125°C) melalui reka bentuk terma yang baik akan memaksimumkan jangka hayat operasi, biasanya mencapai puluhan ribu jam.

8. Kajian Kes Reka Bentuk: Alat LED Linear

Senario:

Mereka bentuk alat linear 4 kaki untuk pencahayaan am pejabat mensasarkan suhu warna 4000K dan keseragaman tinggi.Pemilihan:

Pilih varian XI5050U/LKE-H40780260Z18/2N (4000K, 780 lm min). Nyatakan satu bin kromatisiti ketat (cth., 40K-F) dan satu bin fluks (cth., 830L50) dari pembekal.Reka Bentuk Terma:

Pasang LED pada PCB teras logam (MCPCB) dengan lapisan kuprum 2 oz. MCPCB kemudian dilekatkan pada penyemperitan aluminium yang bertindak sebagai penyejuk haba. Simulasi terma harus mengesahkan Tkekal di bawah 100°C dalam suhu ambien sasaran._jReka Bentuk Elektrik:

Untuk alat dengan 20 LED, sambungkan semuanya secara bersiri. Jumlah Vboleh mencecah 520V (20 * 26V), memerlukan pemampu arus malar dengan output voltan tinggi yang serasi. Mendorong pada 180mA yang disyorkan memastikan output cahaya dan panjang hayat yang dinilai._FReka Bentuk Optik:

Gunakan penyebar polikarbonat putih susu di atas LED untuk menggabungkan titik individu menjadi garis cahaya yang licin dan seragam, memanfaatkan sudut pancaran asli 120°.9. Konteks Teknologi dan Pasaran

9.1 Prinsip Operasi

Ini adalah sumber cahaya keadaan pepejal berdasarkan fizik semikonduktor. Apabila voltan hadapan dikenakan merentasi simpang p-n cip LED, elektron dan lubang bergabung semula, membebaskan tenaga dalam bentuk foton (cahaya). Bahan khusus (InGaN untuk LED putih) dan salutan fosfor menentukan panjang gelombang dan warna cahaya yang dipancarkan.

9.2 Perbandingan dan Tren

Pakej kuasa tinggi 5050 mewakili platform matang yang menawarkan keseimbangan kos, prestasi dan kebolehpercayaan. Berbanding pakej lebih kecil (cth., 2835), ia biasanya menawarkan jumlah fluks peranti yang lebih tinggi. Tren pasaran terus ke arah keberkesanan lebih tinggi (lumen per watt), kualiti warna yang lebih baik (CRI dan R9 lebih tinggi) dan pembin lebih ketat untuk keseragaman unggul. Produk ini, dengan pilihan CRI tinggi yang ditentukan dan bin kromatisiti terperinci, menangani permintaan pasaran yang berkembang untuk pencahayaan berkualiti ini.

The 5050 high-power package represents a mature platform offering a balance of cost, performance, and reliability. Compared to smaller packages (e.g., 2835), it typically offers higher total flux per device. The market trend continues towards higher efficacy (lumens per watt), improved color quality (higher CRI and R9), and tighter binning for superior uniformity. This product, with its defined high-CRI options and detailed chromaticity bins, addresses these evolving market demands for quality lighting.
