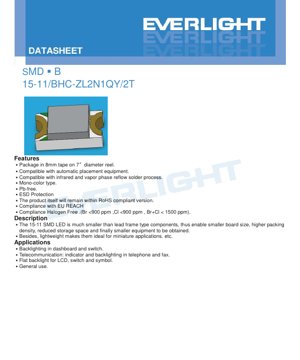

Dokumen Teknikal SMD LED 15-11/BHC-ZL2N1QY/2T - Biru - 1.6x0.8x0.6mm - 3.2V - 40mW

1. Gambaran Keseluruhan Produk

15-11/BHC-ZL2N1QY/2T ialah LED biru permukaan-pasang yang padat, direka untuk aplikasi elektronik moden yang memerlukan penempatan komponen berketumpatan tinggi. Peranti ini menggunakan teknologi semikonduktor InGaN (Indium Gallium Nitride) untuk menghasilkan cahaya biru dengan panjang gelombang dominan tipikal 468 nm. Saiznya yang mini dan reka bentuk profil rendah menjadikannya pilihan ideal untuk aplikasi yang mempunyai ruang terhad.

1.1 Ciri dan Kelebihan Teras

Kelebihan utama LED ini berasal daripada pembungkusan SMD (Surface Mount Device). Ia dibekalkan pada pita 8mm yang dililit pada gegelung berdiameter 7 inci, memastikan keserasian dengan peralatan pemasangan pick-and-place automatik berkelajuan tinggi. Ini mengurangkan masa dan kos pembuatan dengan ketara berbanding komponen lubang tembus. Peranti ini layak untuk proses pematerian reflow inframerah dan fasa wap standard, selaras dengan teknik pemasangan PCB arus perdana.

Ciri utama produk termasuk pematuhan kepada piawaian alam sekitar dan keselamatan utama: ia bebas Pb (tanpa plumbum), menggabungkan perlindungan ESD (Electrostatic Discharge), mematuhi peraturan EU REACH, dan memenuhi keperluan bebas halogen (Br<900 ppm, Cl<900 ppm, Br+Cl<1500 ppm). Produk ini juga direka untuk kekal dalam spesifikasi yang mematuhi RoHS (Restriction of Hazardous Substances).

Saiz kecil (lebih kurang 1.6mm x 0.8mm x 0.6mm) membolehkan penjimatan ruang papan yang ketara, ketumpatan pembungkusan yang lebih tinggi, dan pengurangan dimensi produk akhir. Pembinaan ringannya menyokong lagi penggunaannya dalam aplikasi miniatur dan mudah alih.

1.2 Aplikasi Sasaran

LED biru ini sesuai untuk pelbagai fungsi penunjuk dan lampu latar. Kawasan aplikasi biasa termasuk lampu latar untuk papan pemuka dan suis automotif, penunjuk status dan lampu latar kekunci dalam peranti telekomunikasi seperti telefon dan mesin faks, lampu latar rata untuk panel LCD, pencahayaan suis, dan penggunaan penunjuk tujuan am di mana isyarat biru terang dan jelas diperlukan.

2. Spesifikasi Teknikal dan Tafsiran Objektif

2.1 Penarafan Maksimum Mutlak

Penarafan ini menentukan had tekanan di mana kerosakan kekal pada peranti mungkin berlaku. Ia tidak bertujuan untuk operasi normal.

• Voltan Songsang (V_R):5V. Melebihi voltan ini dalam bias songsang boleh menyebabkan kerosakan simpang.
• Arus Hadapan Berterusan (I_F):10 mA. Arus DC maksimum untuk operasi jangka panjang yang boleh dipercayai.
• Arus Hadapan Puncak (I_FP):100 mA (pada kitar tugas 1/10, 1 kHz). Ini membolehkan denyutan arus yang lebih tinggi secara ringkas, berguna untuk pemultipleksan atau pensinyalan berdenyut, tetapi kuasa purata mesti diuruskan.
• Pelesapan Kuasa (P_d):40 mW. Kehilangan kuasa maksimum yang dibenarkan (V_F* I_F) pada suhu ambien 25°C. Penurunan nilai adalah perlu pada suhu yang lebih tinggi.
• Ketahanan ESD (HBM):2000V. Memberikan tahap perlindungan terhadap nyahcas elektrostatik semasa pengendalian, tetapi protokol ESD yang betul masih disyorkan.
• Suhu Operasi (T_opr):-40°C hingga +85°C. Julat suhu ambien untuk operasi berfungsi.
• Suhu Penyimpanan (T_stg):-40°C hingga +90°C.
• Suhu Pematerian:Profil reflow puncak pada 260°C untuk maksimum 10 saat; Pematerian tangan pada 350°C untuk maksimum 3 saat per terminal.

2.2 Ciri-ciri Elektro-Optik (Ta=25°C, I_F=5mA)

Parameter ini menentukan prestasi tipikal LED di bawah keadaan ujian standard.

• Keamatan Bercahaya (I_v):14.5 hingga 36.0 mcd (millicandela). Output sebenar dibin (lihat Seksyen 3).
• Sudut Pandangan (2θ_1/2):130 darjah (tipikal). Sudut pandangan lebar ini adalah ciri reka bentuk kanta LED, memberikan corak pancaran yang luas.
• Panjang Gelombang Puncak (λ_p):468 nm (tipikal). Panjang gelombang di mana taburan kuasa spektrum adalah maksimum.
• Panjang Gelombang Dominan (λ_d):465 hingga 475 nm. Ini menentukan warna cahaya yang dilihat dan juga dibin.
• Lebar Jalur Spektrum (Δλ):25 nm (tipikal). Lebar spektrum yang dipancarkan pada separuh keamatan maksimum (FWHM).
• Voltan Hadapan (V_F):2.70 hingga 3.20 V. Susut voltan merentasi LED pada arus ujian. Parameter ini dibin dan mempunyai toleransi ±0.05V dalam satu bin.

3. Penjelasan Sistem Binning

Untuk memastikan konsistensi dalam pengeluaran besar-besaran, LED disusun ke dalam bin prestasi. 15-11/BHC-ZL2N1QY/2T menggunakan sistem binning tiga dimensi untuk keamatan bercahaya, panjang gelombang dominan, dan voltan hadapan.

3.1 Binning Keamatan Bercahaya

Bin ditakrifkan oleh kod L2, M1, M2, dan N1, dengan keamatan minimum antara 14.5 mcd hingga 28.5 mcd. Kod bin dalam nombor bahagian (cth., 'N1' dalam ZL2N1QY) menentukan output bercahaya minimum dan maksimum yang dijamin. Toleransi ±11% digunakan untuk keamatan bercahaya.

3.2 Binning Panjang Gelombang Dominan (Warna)

Panjang gelombang dibin kepada dua kod: 'X' (465-470 nm) dan 'Y' (470-475 nm). Nombor bahagian menunjukkan bin ini (cth., ZL2N1QY). Toleransi ±1nm ditetapkan untuk panjang gelombang dominan.

3.3 Binning Voltan Hadapan

Voltan hadapan disusun kepada lima bin berkod 29 hingga 33, sepadan dengan julat voltan dari 2.70-2.80V hingga 3.10-3.20V. Nombor bahagian menunjukkan bin ini (cth., ZL2N1QY). Toleransi dalam satu bin ialah ±0.05V.

4. Analisis Lengkung Prestasi

Walaupun lengkung grafik khusus tidak terperinci dalam teks yang diberikan, ciri-ciri elektro-optik tipikal untuk LED sedemikian akan termasuk:

• Lengkung I-V (Arus-Voltan):Menunjukkan hubungan eksponen antara arus hadapan dan voltan hadapan. Voltan lutut biasanya sekitar 2.7-3.2V untuk LED biru InGaN.
• Keamatan Bercahaya vs. Arus Hadapan:Keamatan umumnya meningkat secara linear dengan arus dalam julat operasi normal (sehingga I_F), tetapi kecekapan mungkin menurun pada arus yang sangat tinggi disebabkan pemanasan.
• Keamatan Bercahaya vs. Suhu Ambien:Output cahaya biasanya berkurangan apabila suhu simpang meningkat. Memahami penurunan nilai ini adalah penting untuk reka bentuk yang beroperasi pada suhu ambien tinggi.
• Taburan Spektrum:Plot yang menunjukkan kuasa relatif yang dipancarkan merentasi panjang gelombang, berpusat sekitar 468 nm dengan FWHM ~25 nm.

5. Maklumat Mekanikal dan Pakej

5.1 Dimensi Pakej

LED mempunyai saiz badan nominal 1.6mm panjang, 0.8mm lebar, dan 0.6mm tinggi. Lukisan pakej menentukan dimensi dan toleransi tepat (±0.1mm melainkan dinyatakan sebaliknya) untuk badan LED, pad pateri, dan lokasi penanda katod. Katod dikenal pasti oleh tanda khusus pada pakej, yang penting untuk orientasi PCB yang betul.

5.2 Tapak Kaki PCB yang Disyorkan

Reka bentuk corak tanah yang menampung dimensi pakej dan membolehkan pembentukan fillet pateri yang betul harus digunakan. Lukisan dimensi dalam datasheet memberikan asas untuk mencipta tapak kaki ini dalam perisian CAD PCB.

6. Garis Panduan Pematerian dan Pemasangan

6.1 Profil Pematerian Reflow

Untuk pemasangan bebas Pb, profil reflow yang disyorkan disediakan: pemanasan awal antara 150-200°C selama 60-120 saat, masa di atas likuidus (217°C) selama 60-150 saat, dengan suhu puncak tidak melebihi 260°C untuk maksimum 10 saat. Kadar peningkatan maksimum ialah 6°C/saat, dan kadar penurunan maksimum ialah 3°C/saat. Pematerian reflow tidak boleh dilakukan lebih daripada dua kali.

6.2 Pematerian Tangan

Jika pematerian tangan diperlukan, suhu hujung besi pemateri mestilah di bawah 350°C, dan masa sentuhan per terminal tidak boleh melebihi 3 saat. Besi berkuasa rendah (<25W) disyorkan. Selang penyejukan sekurang-kurangnya 2 saat harus dibenarkan antara pematerian setiap terminal untuk mengelakkan tekanan haba.

6.3 Penyimpanan dan Kepekaan Kelembapan

Produk ini dibungkus dalam beg tahan lembap dengan desikan. Beg tidak boleh dibuka sehingga komponen sedia untuk digunakan. Selepas dibuka, LED harus disimpan pada ≤ 30°C dan ≤ 60% RH. "Jangka hayat lantai" di bawah keadaan ini ialah 1 tahun. Jika masa penyimpanan terlampaui atau desikan menunjukkan penyerapan lembapan, rawatan pembakaran pada 60 ± 5°C selama 24 jam diperlukan sebelum pematerian.

7. Pembungkusan dan Maklumat Pesanan

7.1 Spesifikasi Pita dan Gegelung

LED dibekalkan dalam pita pembawa timbul dengan dimensi yang ditentukan dalam datasheet. Setiap gegelung mengandungi 2000 keping. Dimensi gegelung juga disediakan untuk peralatan pengendalian automatik.

7.2 Maklumat Label

Label gegelung mengandungi maklumat kritikal: Nombor Produk Pelanggan (CPN), Nombor Bahagian Pengilang (P/N), Kuantiti Pembungkusan (QTY), dan kod bin khusus untuk Peringkat Keamatan Bercahaya (CAT), Peringkat Kromatisiti/Panjang Gelombang Dominan (HUE), dan Peringkat Voltan Hadapan (REF), bersama dengan Nombor Lot.

8. Pertimbangan Reka Bentuk Aplikasi

8.1 Had Arus

Kritikal:Perintang had arus luaran atau pemacu arus malarmestidigunakan secara bersiri dengan LED. Voltan hadapan mempunyai pekali suhu negatif, bermakna ia berkurangan apabila simpang memanas. Tanpa had arus, ini boleh menyebabkan pelarian haba dan kegagalan pantas (terbakar). Nilai perintang dikira menggunakan R = (V_bekalan- V_F) / I_F.

8.2 Pengurusan Haba

Walaupun pelesapan kuasa rendah (40mW maks), susun atur PCB yang betul boleh membantu mengurus suhu simpang. Pastikan kawasan kuprum yang mencukupi disambungkan ke pad haba LED (jika ada) atau kesan anod/katod untuk bertindak sebagai penyerap haba, terutamanya apabila beroperasi pada suhu ambien tinggi atau berhampiran arus maksimum.

8.3 ESD dan Pengendalian

Walaupun mempunyai perlindungan ESD terbina dalam, langkah berjaga-jaga ESD standard (gelang pergelangan tangan, stesen kerja dibumikan, busa konduktif) harus dipatuhi semasa pengendalian dan pemasangan untuk mengelakkan kerosakan pendam.

9. Perbandingan dan Pembezaan Teknikal

Pakej 15-11 menawarkan keseimbangan antara miniaturisasi dan kemudahan pengendalian/pembuatan. Berbanding LED SMD yang lebih besar (cth., 3528, 5050), ia menjimatkan ruang papan yang ketara. Berbanding pakej skala cip (CSP) yang lebih kecil, ia umumnya lebih mudah dipasang, diperiksa, dan dibaiki menggunakan proses SMT standard. Sudut pandangan lebar 130 darjah membezakannya daripada LED dengan sudut pancaran sempit yang direka untuk pencahayaan fokus.

10. Soalan Lazim (FAQ)

S: Bolehkah saya memacu LED ini tanpa perintang bersiri jika bekalan kuasa saya 3.0V?

J: Tidak. Walaupun voltan bekalan hampir dengan V_F tipikal, variasi dalam V_F(antara bin dan dengan suhu) dan toleransi voltan bekalan menjadikan sambungan langsung berisiko. Mekanisme had arus sentiasa diperlukan.

S: Apakah perbezaan antara panjang gelombang puncak dan panjang gelombang dominan?

J: Panjang gelombang puncak (λ_p) ialah panjang gelombang fizikal pancaran spektrum maksimum. Panjang gelombang dominan (λ_d) ialah panjang gelombang cahaya monokromatik yang sepadan dengan warna yang dilihat pada LED. Untuk LED biru, ia selalunya sangat hampir.

S: Bagaimana saya mentafsir nombor bahagian '15-11/BHC-ZL2N1QY/2T'?

J: '15-11' ialah kod pakej. 'BHC' kemungkinan menunjukkan warna (Biru) dan atribut lain. 'ZL2N1QY' mengandungi kod bin: Keamatan Bercahaya (N1), Panjang Gelombang Dominan (Q), dan Voltan Hadapan (Y). '2T' mungkin merujuk kepada pembungkusan pita.

11. Contoh Kes Penggunaan Reka Bentuk

Senario: Lampu latar panel suis membran.Berbilang LED biru 15-11 diletakkan di belakang ikon lutsinar pada panel. Reka bentuk mudah akan menggunakan bekalan 5V. Untuk I_F 5mA dan V_F tipikal 3.0V, nilai perintang bersiri ialah R = (5V - 3.0V) / 0.005A = 400Ω. Perintang standard 390Ω atau 430Ω akan sesuai. LED boleh disambung secara selari, setiap satu dengan perintangnya sendiri, untuk memastikan kecerahan seragam walaupun terdapat variasi V_F. Sudut pandangan lebar memastikan pencahayaan kawasan ikon yang sekata.

12. Prinsip Operasi

LED ini berdasarkan simpang p-n semikonduktor yang diperbuat daripada bahan InGaN. Apabila voltan hadapan melebihi potensi terbina dalam simpang dikenakan, elektron dan lubang disuntik ke dalam kawasan aktif di mana mereka bergabung semula. Dalam InGaN, penggabungan semula ini membebaskan tenaga terutamanya dalam bentuk foton (cahaya) di kawasan biru spektrum cahaya nampak. Panjang gelombang khusus ditentukan oleh tenaga jurang jalur komposisi aloi InGaN.

13. Trend Teknologi

Pembangunan LED biru yang cekap, dimungkinkan oleh teknologi InGaN, adalah pencapaian asas dalam pencahayaan keadaan pepejal, membawa kepada penciptaan LED putih (melalui penukaran fosfor) dan Hadiah Nobel dalam Fizik pada 2014. Trend semasa dalam LED SMD terus ke arah kecekapan yang lebih tinggi (lebih lumen per watt), ketumpatan kuasa yang meningkat dalam pakej yang lebih kecil, rendering warna yang lebih baik, dan toleransi binning yang lebih ketat untuk prestasi konsisten dalam aplikasi yang menuntut seperti lampu latar paparan dan pencahayaan automotif.
