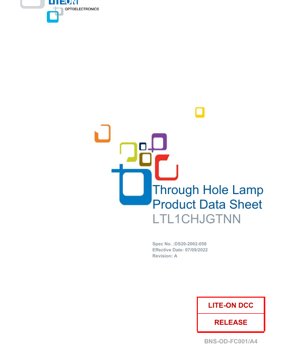

Lampiran Teknikal LED Hijau Lubang Lalu LTL1CHJGTNN - Pakej T-1 - 572nm - 20mA - Dokumen Teknikal Bahasa Melayu

1. Gambaran Keseluruhan Produk

Dokumen ini memperincikan spesifikasi untuk lampu LED hijau lubang lalu yang berkecekapan tinggi. Direka untuk tujuan penunjuk status dan pencahayaan am, komponen ini sesuai untuk pelbagai aplikasi elektronik. Peranti ini mempunyai pakej diameter T-1 (3mm) yang popular dengan kanta lutsinar hijau, menawarkan isyarat visual yang jelas.

1.1 Ciri-ciri Utama

• Penggunaan kuasa rendah dan kecekapan pencahayaan yang tinggi.
• Dibina dengan bahan bebas plumbum dan mematuhi sepenuhnya piawaian alam sekitar RoHS.
• Pakej diameter T-1 (3mm) standard untuk integrasi mudah ke dalam reka bentuk sedia ada.
• Menggunakan teknologi AlInGaP untuk menghasilkan cahaya hijau dengan panjang gelombang dominan 572nm.

1.2 Aplikasi Sasaran

LED ini serba boleh dan digunakan dalam pelbagai sektor, termasuk peralatan komunikasi, peranti periferal komputer, elektronik pengguna, peralatan rumah, dan sistem kawalan industri. Fungsi utamanya adalah untuk memberikan penunjuk status yang jelas dan boleh dipercayai.

2. Analisis Mendalam Parameter Teknikal

Bahagian ini memberikan analisis objektif yang terperinci mengenai parameter prestasi utama LED di bawah keadaan ujian piawai (TA=25°C).

2.1 Had Maksimum Mutlak

Nilai-nilai ini mewakili had di mana kerosakan kekal pada peranti mungkin berlaku. Operasi di bawah keadaan ini tidak dijamin.

• Pelesapan Kuasa (Pd):Maksimum 75 mW.
• Arus Ulang Alik Terus (IF):30 mA berterusan.
• Arus Ulang Alik Puncak:60 mA (lebar denyut ≤10ms, kitar tugas ≤1/10).
• Julat Suhu Operasi:-30°C hingga +85°C.
• Julat Suhu Penyimpanan:-40°C hingga +100°C.
• Suhu Pateri Kaki:260°C untuk maksimum 5 saat, diukur 2.0mm dari badan LED.

2.2 Ciri-ciri Elektrik & Optik

Parameter berikut menentukan prestasi tipikal LED. Semua ukuran diambil pada IF = 20mA melainkan dinyatakan sebaliknya.

• Keamatan Bercahaya (Iv):110 mcd (Min), 310 mcd (Tip). Ini adalah ukuran kuasa cahaya yang dirasakan. Keamatan sebenar untuk unit tertentu ditentukan oleh kod binnya (lihat Seksyen 4). Toleransi ujian ±15% digunakan pada nilai yang dijamin.
• Sudut Pandangan (2θ1/2):45 darjah (Tip). Ini adalah sudut penuh di mana keamatan bercahaya turun kepada separuh daripada nilai paksi (pusat), menentukan penyebaran pancaran.
• Panjang Gelombang Pancaran Puncak (λP):575 nm (Tip). Panjang gelombang di mana taburan kuasa spektrum adalah maksimum.
• Panjang Gelombang Dominan (λd):572 nm (Tip). Ini adalah panjang gelombang tunggal yang paling mewakili warna yang dirasakan LED, diperoleh daripada rajah kromatisiti CIE.
• Lebar Separuh Garisan Spektrum (Δλ):11 nm (Tip). Lebar spektrum pancaran pada separuh kuasa maksimumnya, menunjukkan ketulenan warna.
• Voltan Ulang Alik (VF):2.1V (Min), 2.4V (Tip) pada 20mA.
• Arus Songsang (IR):100 μA (Maks) pada VR = 5V.Penting:Peranti ini tidak direka untuk operasi bias songsang; keadaan ujian ini adalah untuk pencirian sahaja.

3. Spesifikasi Sistem Binning

Untuk memastikan konsistensi dalam pengeluaran, LED disusun ke dalam bin berdasarkan metrik prestasi utama. Nombor bahagian LTL1CHJGTNN termasuk kod bin untuk keamatan dan panjang gelombang.

3.1 Binning Keamatan Bercahaya

Unit diukur dalam millicandelas (mcd) pada IF=20mA. Akhiran nombor bahagian \"HJ\" sepadan dengan bin berikut:

• Kod Bin HJ0:Minimum 180 mcd, Maksimum 310 mcd. Toleransi pada had bin adalah ±15%.

3.2 Binning Panjang Gelombang Dominan

Unit dalam nanometer (nm) pada IF=20mA. Akhiran nombor bahagian \"GT\" (diimplikasikan oleh 572nm tipikal) akan berada dalam julat seperti:

• Contoh Bin H09:Minimum 572.0 nm, Maksimum 574.0 nm. Toleransi pada had bin adalah ±1nm.

4. Analisis Lengkung Prestasi

Walaupun data grafik khusus dirujuk dalam datasheet, lengkung tipikal untuk jenis LED ini akan menggambarkan hubungan berikut, yang penting untuk reka bentuk:

• Keamatan Bercahaya Relatif vs. Arus Ulang Alik:Menunjukkan bagaimana output cahaya meningkat dengan arus, biasanya dalam hubungan hampir linear sebelum tepu.
• Voltan Ulang Alik vs. Arus Ulang Alik:Menunjukkan ciri I-V diod, penting untuk mengira perintang had arus bersiri yang betul.
• Keamatan Bercahaya Relatif vs. Suhu Persekitaran:Menggambarkan penurunan output cahaya apabila suhu simpang meningkat, menekankan kepentingan pengurusan haba.
• Taburan Spektrum:Plot yang menunjukkan keamatan cahaya yang dipancarkan merentasi panjang gelombang yang berbeza, berpusat sekitar 575nm dengan lebar separuh 11nm.

5. Maklumat Mekanikal & Pakej

5.1 Dimensi Garis Besar

LED menggunakan pakej berkaki radial standard.

• Jenis Pakej:T-1 (bulat diameter 3mm).
• Diameter Kaki:0.6mm (tipikal).
• Jarak Kaki:Diukur di mana kaki muncul dari badan pakej. Jarak standard ialah 2.54mm (0.1\").
• Panjang Badan:Kira-kira 5.0mm hingga 8.0mm (berbeza-beza).
• Toleransi:±0.25mm melainkan dinyatakan sebaliknya. Resin yang menonjol di bawah flen adalah maksimum 1.0mm.

5.2 Pengenalpastian Polarity

Katod (kaki negatif) biasanya dikenal pasti oleh titik rata pada pinggir kanta LED, kaki yang lebih pendek, atau takuk pada flen. Anod (kaki positif) lebih panjang dalam kebanyakan pakej standard. Sentiasa sahkan polarity sebelum pemasangan untuk mengelakkan kerosakan.

6. Panduan Pateri & Pemasangan

Pengendalian yang betul adalah kritikal untuk memastikan kebolehpercayaan dan mengelakkan kerosakan pada kanta epoksi LED atau die dalaman.

6.1 Keadaan Penyimpanan

Untuk penyimpanan jangka panjang, kekalkan persekitaran tidak melebihi 30°C dan 70% kelembapan relatif. LED yang dikeluarkan dari beg penghalang kelembapan asal harus digunakan dalam tempoh tiga bulan. Untuk penyimpanan lanjutan, gunakan bekas tertutup dengan bahan pengering atau atmosfera nitrogen.

6.2 Pembentukan Kaki

• Bengkokkan kaki pada titik sekurang-kurangnya 3mm dari pangkal kanta LED.
• Jangan gunakan badan pakej sebagai fulkrum untuk membengkokkan.
• Lakukan semua pembentukan kaki pada suhu bilik dansebelumproses pateri.
• Gunakan daya cengkaman minimum semasa pemasukan PCB untuk mengelakkan tekanan mekanikal pada kaki.

6.3 Proses Pateri

Peraturan Kritikal:Kekalkan jarak minimum 2mm dari pangkal kanta epoksi ke titik pateri. Jangan rendam kanta dalam pateri.

• Pateri Tangan (Besi):Suhu maksimum 350°C. Masa pateri maksimum 3 saat per kaki. Jangan buat kerja semula.
• Pateri Gelombang:Panaskan awal hingga maksimum 100°C sehingga 60 saat. Suhu gelombang pateri maksimum 260°C. Masa sentuhan maksimum 5 saat. Pastikan LED diletakkan supaya gelombang pateri tidak berada dalam 2mm dari pangkal kanta.
• Tidak Disyorkan:Pateri alir semula inframerah (IR) tidak sesuai untuk jenis pakej lubang lalu ini.

6.4 Pembersihan

Jika perlu, bersihkan hanya dengan pelarut berasaskan alkohol seperti isopropil alkohol. Elakkan pembersih kimia yang agresif atau tidak diketahui.

7. Maklumat Pembungkusan & Pesanan

7.1 Spesifikasi Pembungkusan

LED dibungkus dalam beg anti-statik.

• Kuantiti Beg:1000, 500, 200, atau 100 keping per beg.
• Karton Dalaman:Mengandungi 10 beg pembungkusan, jumlah 10,000 keping.
• Karton Luar (Lot Penghantaran):Mengandungi 8 karton dalaman, jumlah 80,000 keping. Bungkusan akhir dalam lot penghantaran mungkin mengandungi kurang daripada karton penuh.

8. Cadangan Aplikasi & Reka Bentuk

8.1 Reka Bentuk Litar Pemacu

LED adalah peranti beroperasi arus. Untuk memastikan kecerahan seragam, terutamanya apabila menyambungkan berbilang LED secara selari, perintang had arus bersiri adalahwajibuntuk setiap LED.

• Litar Disyorkan (A):Setiap LED mempunyai perintang bersiri sendiri (R = (Vsupply - VF) / IF). Ini mengimbangi variasi kecil dalam voltan ulang alik (VF) LED individu, memastikan arus sama dan seterusnya kecerahan sama.
• Litar Tidak Disyorkan (B):Menyambungkan berbilang LED secara selari dengan satu perintang kongsi. Perbezaan kecil dalam VF akan menyebabkan perebutan arus, membawa kepada ketidakpadanan kecerahan yang ketara dan potensi arus berlebihan dalam satu LED.

8.2 Perlindungan Nyahcas Elektrostatik (ESD)

LED ini mudah rosak akibat nyahcas elektrostatik. Laksanakan perkara berikut di kawasan pengendalian:

• Gunakan gelang pergelangan tangan berasaskan tanah dan sarung tangan anti-statik.
• Pastikan semua peralatan, meja kerja, dan rak penyimpanan dibumikan dengan betul.
• Gunakan pengion untuk meneutralkan cas statik yang mungkin terkumpul pada kanta plastik.
• Kekalkan program latihan dan pensijilan untuk kakitangan yang bekerja di kawasan dilindungi ESD.

8.3 Pertimbangan Terma

Pelesapan kuasa maksimum ialah 75mW. Arus ulang alik terus menurun secara linear dari 30mA pada suhu ambien 30°C. Dalam persekitaran suhu tinggi atau aplikasi arus tinggi, pastikan aliran udara yang mencukupi atau pertimbangkan untuk mengurangkan arus pemacu untuk mengekalkan operasi yang boleh dipercayai dan jangka hayat yang panjang.

9. Perbandingan & Pembezaan Teknikal

Berbanding dengan teknologi LED hijau lama (contohnya, berdasarkan Gallium Phosphide), jenis AlInGaP (Aluminium Indium Gallium Phosphide) ini menawarkan kecekapan pencahayaan yang jauh lebih tinggi, menghasilkan output yang lebih terang pada arus yang sama. Panjang gelombang dominan 572nm memberikan warna hijau yang tulen dan tepu. Pakej T-1 memastikan keserasian luas dengan tata letak PCB sedia ada dan soket yang direka untuk lampu penunjuk standard.

10. Soalan Lazim (FAQ)

10.1 Apakah nilai perintang yang patut saya gunakan dengan bekalan 5V?

Menggunakan VF tipikal 2.4V dan sasaran IF 20mA: R = (5V - 2.4V) / 0.02A = 130 Ohm. Nilai standard terdekat ialah 130Ω atau 150Ω. Sentiasa kira rating kuasa: P = I²R = (0.02)² * 130 = 0.052W. Perintang standard 1/8W (0.125W) adalah mencukupi.

10.2 Bolehkah saya memacu LED ini pada 30mA secara berterusan?

Ya, 30mA adalah rating arus terus berterusan maksimum pada suhu ambien 25°C. Walau bagaimanapun, pada arus ini, pelesapan kuasa akan lebih tinggi (lebih kurang VF * IF = 2.4V * 0.03A = 72mW), yang sangat hampir dengan had maksimum mutlak 75mW. Untuk reka bentuk yang teguh dan hayat yang lebih panjang, operasi pada 20mA adalah disyorkan, terutamanya dalam persekitaran yang lebih panas.

10.3 Bagaimanakah saya mengenal pasti anod dan katod?

Cari pengecam fizikal: kaki yang lebih panjang biasanya anod (+). Selain itu, sering terdapat tepi rata pada pinggir kanta bulat atau takuk pada flen plastik bersebelahan dengan kaki katod (-).

11. Kajian Kes Reka Bentuk Praktikal

Senario:Mereka bentuk panel dengan empat penunjuk status untuk unit bekalan kuasa, menunjukkan AC OK, DC OK, Ralat, dan Siap Sedia. Logik sistem beroperasi pada 3.3V.

Langkah-langkah Reka Bentuk:

1. Pemilihan Arus:Pilih 15mA per LED untuk keterlihatan yang baik dan penggunaan kuasa yang lebih rendah.
2. Pengiraan Perintang:R = (3.3V - 2.4V) / 0.015A = 60 Ohm. Gunakan perintang standard 62Ω.
3. Tata Letak Litar:Laksanakan Litar A dari datasheet: empat litar bebas, setiap satu dengan satu LED dan satu perintang 62Ω disambungkan ke rel 3.3V melalui transistor pemacu atau pin GPIO.
4. Tata Letak PCB:Letakkan lubang dengan jarak 2.54mm. Pastikan pad pateri sekurang-kurangnya 2mm dari garis besar badan LED pada silkscreen. Kumpulkan LED untuk penampilan yang konsisten.
5. Pemasangan:Masukkan LED, bengkokkan kaki sedikit pada bahagian pateri untuk menahannya, kemudian pateri gelombang menggunakan profil yang ditentukan, memastikan orientasi papan menghalang pateri daripada naik ke kaki.

Pendekatan ini menjamin kecerahan seragam dan operasi jangka panjang yang boleh dipercayai.

12. Pengenalan Prinsip Teknologi

LED ini berdasarkan bahan semikonduktor AlInGaP yang ditumbuhkan pada substrat. Apabila voltan ulang alik dikenakan merentasi simpang p-n, elektron dan lubang disuntik ke dalam kawasan aktif di mana mereka bergabung semula. Proses penggabungan semula ini membebaskan tenaga dalam bentuk foton (cahaya). Komposisi spesifik lapisan AlInGaP menentukan tenaga jurang jalur, yang secara langsung mentakrifkan panjang gelombang (warna) cahaya yang dipancarkan—dalam kes ini, hijau pada 572nm. Kanta epoksi lutsinar berfungsi untuk melindungi die semikonduktor, membentuk corak pancaran (sudut pandangan 45 darjah), dan meningkatkan pengekstrakan cahaya.

13. Trend & Perkembangan Industri

Pasaran LED lubang lalu terus berkhidmat untuk reka bentuk dan aplikasi warisan di mana keteguhan dan kemudahan pemasangan manual dihargai. Walau bagaimanapun, trend keseluruhan industri sangat condong ke arah pakej peranti pemasangan permukaan (SMD) (contohnya, 0603, 0805, 3528) untuk pemasangan automatik, ketumpatan lebih tinggi, dan prestasi terma yang lebih baik. Kemajuan dalam teknologi LED memberi tumpuan kepada peningkatan keberkesanan bercahaya (lumen per watt), meningkatkan konsistensi warna melalui binning yang lebih ketat, dan mengembangkan julat warna dan suhu warna yang tersedia. Untuk jenis lubang lalu, penambahbaikan sering datang dalam bentuk kecerahan lebih tinggi dalam saiz pakej yang sama dan kebolehpercayaan yang dipertingkatkan di bawah keadaan persekitaran yang berbeza-beza.
