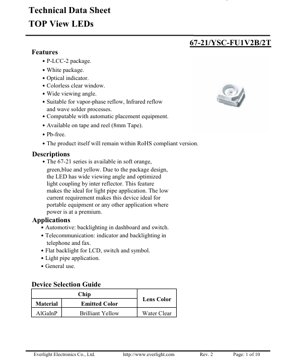

Dokumen Teknikal Siri LED Pandangan Atas 67-21 - Pakej PLCC-2 - 2.0x1.25x1.1mm - 2.35V Maks - 50mA - Oren Lembut - Bahasa Melayu

1. Gambaran Keseluruhan Produk

Siri 67-21 mewakili keluarga LED Pandangan Atas yang ditempatkan dalam pakej PLCC-2 (Pembawa Cip Berpimpin Plastik) yang padat. Peranti ini dicirikan oleh badan pakej berwarna putih dan kanta tingkap yang jernih dan tidak berwarna. Ciri reka bentuk utama ialah inter-reflektor bersepadu dalam pakej, yang berfungsi untuk mengoptimumkan gandingan cahaya dan kecekapan output. Reka bentuk ini menghasilkan sudut pandangan yang sangat luas, menjadikan LED ini amat sesuai untuk aplikasi yang menggunakan paip cahaya atau memerlukan corak pencahayaan yang luas. Keperluan arus hadapan yang rendah seterusnya meningkatkan daya tarikannya untuk aplikasi sensitif kuasa, seperti peranti elektronik mudah alih.

Fungsi utama LED ini adalah sebagai penunjuk optik atau sumber cahaya latar. Pakejnya direka untuk keserasian dengan proses pemasangan moden berisipadu tinggi, termasuk refluks fasa wap, refluks inframerah, dan pematerian gelombang. Ia juga serasi dengan peralatan pick-and-place automatik dan dibekalkan pada pita 8mm dan gegelung untuk pemasangan automatik yang cekap.

Peranti ini dibina menggunakan bahan bebas plumbum (Pb-free) dan mematuhi arahan RoHS (Sekatan Bahan Berbahaya) yang berkaitan, memastikan ia memenuhi piawaian alam sekitar dan peraturan kontemporari untuk komponen elektronik.

2. Spesifikasi Teknikal dan Tafsiran Objektif

2.1 Penarafan Maksimum Mutlak

Penarafan ini menentukan had tekanan di mana kerosakan kekal pada peranti mungkin berlaku. Operasi di bawah atau pada had ini tidak dijamin dan harus dielakkan dalam reka bentuk litar.

• Voltan Songsang (V_R):5V. Melebihi voltan ini dalam bias songsang boleh menyebabkan kerosakan simpang.
• Arus Hadapan (I_F):50mA DC. Arus DC berterusan tidak boleh melebihi nilai ini.
• Arus Hadapan Puncak (I_FP):100mA. Ini dibenarkan hanya di bawah keadaan berdenyut (kitar tugas 1/10 pada 1kHz).
• Pelesapan Kuasa (P_d):120mW. Ini adalah pelesapan kuasa maksimum yang dibenarkan, dikira sebagai V_F* I_F.
• Suhu Operasi (T_opr):-40°C hingga +85°C. Julat suhu ambien untuk operasi yang boleh dipercayai.
• Suhu Penyimpanan (T_stg):-40°C hingga +100°C.
• Nyahcas Elektrostatik (ESD):2000V (Model Badan Manusia). Prosedur pengendalian ESD yang betul diperlukan.
• Suhu Pematerian:Untuk refluks, suhu puncak 260°C sehingga 10 saat ditetapkan. Untuk pematerian tangan, 350°C selama 3 saat adalah hadnya.

2.2 Ciri Elektro-Optik

Parameter ini diukur pada keadaan ujian piawai suhu ambien 25°C dan arus hadapan (I_F) 20mA, melainkan dinyatakan sebaliknya.

• Keamatan Cahaya (I_V):Julat dari minimum 450 millicandelas (mcd) hingga maksimum 1120 mcd. Nilai tipikal berada dalam julat ini. Toleransi ±10% digunakan.
• Sudut Pandangan (2θ_1/2):120 darjah (tipikal). Ini adalah sudut penuh di mana keamatan cahaya turun kepada separuh daripada nilai puncaknya, mengesahkan tuntutan \"sudut pandangan luas\".
• Panjang Gelombang Puncak (λ_p):591 nm (tipikal). Ini adalah panjang gelombang di mana taburan kuasa spektrum adalah maksimum.
• Panjang Gelombang Dominan (λ_d):586 nm hingga 594 nm. Panjang gelombang ini menentukan warna yang dilihat (oren lembut). Toleransi ketat ±1 nm ditetapkan.
• Lebar Jalur Spektrum (Δλ):20 nm (tipikal). Ini menunjukkan ketulenan spektrum cahaya yang dipancarkan.
• Voltan Hadapan (V_F):1.75V hingga 2.35V pada 20mA. Toleransi adalah ±0.1V. Parameter ini adalah penting untuk mengira nilai perintang siri dan pelesapan kuasa.
• Arus Songsang (I_R):Maksimum 10 µA pada voltan songsang 5V.

3. Penjelasan Sistem Pembin

Untuk memastikan konsistensi warna dan kecerahan dalam pengeluaran, LED disusun ke dalam bin berdasarkan parameter utama.

3.1 Pembin Panjang Gelombang Dominan (HUE)

Menentukan konsistensi warna. Siri 67-21 untuk oren lembut dikumpulkan di bawah kod \"F\" dengan empat sub-bin:

• DD1: 586 - 588 nm
• DD2: 588 - 590 nm
• DD3: 590 - 592 nm
• DD4: 592 - 594 nm

3.2 Pembin Keamatan Cahaya (CAT)

Menentukan output kecerahan. Empat bin ditakrifkan pada I_F=20mA:

• U1: 450 - 565 mcd
• U2: 565 - 715 mcd
• V1: 715 - 900 mcd
• V2: 900 - 1120 mcd

3.3 Pembin Voltan Hadapan (REF)

Menentukan ciri elektrik untuk memudahkan reka bentuk litar. Kumpulan \"B\" mempunyai tiga bin pada I_F=20mA:

• 0: 1.75 - 1.95 V
• 1: 1.95 - 2.15 V
• 2: 2.15 - 2.35 V

Gabungan khusus (cth., CAT: V2, HUE: DD3, REF: 1) ditunjukkan pada label produk dan gegelung.

4. Analisis Lengkung Prestasi

Dokumen teknikal ini menyediakan beberapa lengkung ciri yang penting untuk memahami tingkah laku peranti di bawah keadaan bukan piawai.

4.1 Keamatan Cahaya Relatif vs. Arus Hadapan

Lengkung ini menunjukkan bahawa output cahaya meningkat dengan arus tetapi tidak secara linear. Ia membantu pereka memilih titik operasi yang mengimbangi kecerahan dengan kecekapan dan tekanan peranti.

4.2 Lengkung Penurunan Arus Hadapan

Graf kritikal ini menunjukkan arus hadapan berterusan maksimum yang dibenarkan sebagai fungsi suhu ambien. Apabila suhu meningkat, arus maksimum mesti dikurangkan untuk kekal dalam had pelesapan kuasa 120mW dan mengelakkan kepanasan berlebihan. Sebagai contoh, pada 85°C, I_Fmaksimum adalah jauh lebih rendah daripada 50mA.

4.3 Voltan Hadapan vs. Arus Hadapan

Lengkung IV ini menggambarkan hubungan eksponen diod. Voltan meningkat dengan arus, dan hubungan ini bergantung pada suhu (lengkung pada 25°C ditunjukkan).

4.4 Taburan Spektrum

Graf menunjukkan satu puncak berpusat sekitar 591 nm, mengesahkan pancaran oren monokromatik dengan lebar jalur tipikal 20 nm.

4.5 Corak Radiasi

Gambar rajah kutub mengesahkan secara visual sudut pandangan luas 120°, menunjukkan ciri pancaran hampir Lambert yang sesuai untuk pencahayaan kawasan luas.

5. Maklumat Mekanikal dan Pembungkusan

5.1 Dimensi Pakej

Pakej PLCC-2 mempunyai saiz badan kira-kira 2.0mm (panjang) x 1.25mm (lebar) x 1.1mm (tinggi). Jarak lead ialah 1.0mm. Lukisan dimensi terperinci dengan toleransi (biasanya ±0.1mm) disediakan untuk reka bentuk tapak kaki PCB. Pakej termasuk pengenalan katod yang jelas (biasanya ditunjukkan oleh takuk atau tanda hijau dalam lukisan).

5.2 Pembungkusan Gegelung dan Pita

Komponen dibekalkan pada pita pembawa 8mm untuk pemasangan automatik. Dimensi gegelung adalah piawai. Setiap gegelung mengandungi 2000 keping. Dimensi pita pembawa memastikan pengekalan dan suapan komponen yang betul.

5.3 Kepekaan Kelembapan dan Penyimpanan

Komponen dibungkus dalam beg aluminium tahan lembap dengan penyerap lembapan untuk mengelakkan penyerapan kelembapan, yang penting untuk mengelakkan \"popcorning\" semasa pematerian refluks. Beg dilabel dengan maklumat produk yang berkaitan.

6. Garis Panduan Pematerian dan Pemasangan

Peranti ini dinilai untuk proses pematerian SMD piawai.

• Pematerian Refluks:Profil suhu puncak tidak melebihi 260°C untuk maksimum 10 saat adalah disyorkan.
• Pematerian Tangan:Jika perlu, suhu hujung besi pematerian sehingga 350°C boleh digunakan untuk maksimum 3 saat setiap lead.
• Ia serasi dengan kedua-dua teknik refluks inframerah (IR) dan fasa wap.
• Mengikuti corak landasan yang disyorkan daripada lukisan dimensi adalah penting untuk pembentukan sendi pateri yang boleh dipercayai dan penjajaran sendiri semasa refluks.

7. Cadangan Aplikasi dan Pertimbangan Reka Bentuk

7.1 Senario Aplikasi Tipikal

• Dalaman Automotif:Cahaya latar untuk instrumen papan pemuka, suis kawalan, dan penunjuk status.
• Peralatan Telekomunikasi:Penunjuk status dan cahaya latar kekunci dalam telefon, mesin faks, dan perkakasan rangkaian.
• Elektronik Pengguna:Penunjuk kuasa, cahaya latar butang, dan lampu status dalam peranti mudah alih, perkakas rumah, dan peralatan audio/video.
• Penunjuk Panel Am:Mana-mana aplikasi yang memerlukan penunjuk visual yang terang dan sudut luas.

7.2 Aplikasi Paip Cahaya

Sudut pandangan yang luas dan gandingan cahaya yang dioptimumkan daripada inter-reflektor menjadikan LED ini sesuai untuk digunakan dengan paip cahaya. Reka bentuk ini menangkap cahaya daripada die LED dengan cekap dan mengarahkannya ke dalam paip cahaya dengan kehilangan minimum, membolehkan pencahayaan yang terang dan seragam pada jarak dari lokasi LED sebenar.

7.3 Pertimbangan Reka Bentuk Litar

• Perintang Had Arus:Perintang siri adalah wajib. Kira nilainya menggunakan R = (V_bekalan- V_F) / I_F. Gunakan V_Fmaksimum daripada bin atau dokumen teknikal untuk memastikan arus yang mencukupi di bawah semua keadaan.
• Pelesapan Kuasa:Pastikan hasil V_F* I_Ftidak melebihi 120mW, terutamanya pada suhu ambien tinggi (rujuk lengkung penurunan).
• Perlindungan ESD:Laksanakan perlindungan ESD asas pada jejak PCB jika LED terdedah kepada sentuhan pengguna, kerana penarafan HBM 2kVnya agak sederhana.

8. Ujian Kebolehpercayaan

Produk menjalani ujian kebolehpercayaan piawai untuk memastikan kualiti dan jangka hayat. Pelan ujian adalah berdasarkan tahap keyakinan 90% dengan LTPD (Lot Tolerance Percent Defective) 10%. Satu ujian yang ditetapkan ialah rintangan pematerian refluks, di mana sampel dikenakan 260°C±5°C untuk minimum 5 saat lebih 6 kitaran.

9. Soalan Lazim (Berdasarkan Parameter Teknikal)

S: Apakah perintang yang patut saya gunakan untuk bekalan 5V?

J: Menggunakan V_Fmaksimum 2.35V dan sasaran I_F20mA: R = (5V - 2.35V) / 0.02A = 132.5Ω. Perintang piawai 130Ω atau 150Ω adalah sesuai. Sentiasa sahkan arus sebenar dengan V_F.

yang diukur.

S: Bolehkah saya memacu LED ini dengan pin mikropengawal 3.3V?_FJ: Mungkin, tetapi ia bergantung pada V_Fsebenar LED. Jika V_Fhampir 2.35V, penurunan voltan merentasi perintang had arus daripada sumber 3.3V akan menjadi sangat kecil, menjadikan kawalan arus tidak tepat dan sensitif kepada variasi V_F. Bin V

yang lebih rendah atau litar pemacu khusus adalah disyorkan untuk sistem 3.3V.

S: Bagaimanakah suhu mempengaruhi kecerahan?

J: Seperti kebanyakan LED, keamatan cahaya berkurangan apabila suhu simpang meningkat. Lengkung penurunan secara tidak langsung mencerminkan ini dengan memerlukan arus yang lebih rendah pada suhu ambien tinggi untuk menguruskan haba. Untuk kecerahan malar, pengurusan haba atau maklum balas mungkin diperlukan.

S: Adakah ini sesuai untuk penggunaan luar?

J: Julat suhu operasi (-40°C hingga +85°C) meliputi kebanyakan keadaan luar. Walau bagaimanapun, pakej ini tidak dinilai khusus untuk kalis air atau rintangan UV. Untuk pendedahan luar langsung, perlindungan alam sekitar tambahan (salutan konformal, kandang tertutup) adalah perlu.
