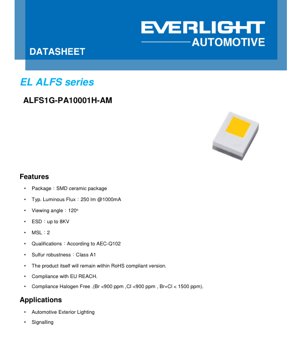

Ficha Técnica do LED ALFS1G-PA10001H-AM - Pacote Cerâmico SMD - 250lm @1000mA - 3.3V - Ângulo de Visão de 120° - Documento Técnico em Português

1. Visão Geral do Produto

O ALFS1G-PA10001H-AM é um componente LED de alta potência concebido para aplicações automotivas exigentes. Está alojado num robusto pacote cerâmico de montagem em superfície (SMD), oferecendo uma gestão térmica e fiabilidade superiores em comparação com os pacotes plásticos padrão. O mercado-alvo principal é a iluminação exterior automotiva, incluindo funções de sinalização, onde um desempenho consistente em condições ambientais adversas é crucial.

As suas principais vantagens incluem um elevado fluxo luminoso típico de 250 lúmens a uma corrente de acionamento de 1000mA, um amplo ângulo de visão de 120 graus para uma excelente distribuição de luz e conformidade com rigorosas normas da indústria automotiva. O dispositivo está qualificado de acordo com a AEC-Q102, garantindo que cumpre os rigorosos requisitos de qualidade e fiabilidade para componentes eletrónicos em veículos. Além disso, possui uma robustez ao enxofre classificada como Classe A1, tornando-o resistente à corrosão em ambientes com elevado teor de enxofre, como os encontrados perto de zonas industriais ou com certos tipos de combustível.

O produto foi também concebido tendo em conta os regulamentos ambientais, sendo compatível com o REACH da UE, os requisitos de isenção de halogéneos (Br<900 ppm, Cl<900 ppm, Br+Cl<1500 ppm), e mantém-se dentro das versões compatíveis com a RoHS.

2. Análise Aprofundada dos Parâmetros Técnicos

2.1 Características Fotométricas e Elétricas

Os principais parâmetros operacionais são definidos em condições de teste específicas, tipicamente com a almofada térmica a 25°C e utilizando um tempo de pulso de corrente de 25ms. A corrente direta (I_F) tem uma ampla gama de funcionamento, desde um mínimo de 50mA até um máximo de 1500mA, com um ponto de aplicação típico de 1000mA. A esta corrente de acionamento de 1000mA, o fluxo luminoso (Φ_v) é tipicamente de 250 lm, com um mínimo de 180 lm e um máximo de 300 lm, sujeito a uma tolerância de medição de ±8%.

A tensão direta (V_F) a 1000mA é tipicamente de 3,30V, variando de um mínimo de 2,90V a um máximo de 3,80V, com uma tolerância de medição de ±0,05V. O amplo ângulo de visão de 120° (tolerância de ±5°) é uma característica fundamental para aplicações que requerem uma iluminação ampla. As coordenadas de cromaticidade são especificadas como CIE x: 0,565 e CIE y: 0,417 em condições típicas.

2.2 Características Térmicas

Uma dissipação de calor eficaz é crucial para o desempenho e longevidade do LED. A resistência térmica da junção ao ponto de solda é caracterizada de duas formas: a resistência térmica real (R_{th JS real}) é tipicamente de 4,4 K/W (máx. 5,3 K/W), enquanto a resistência térmica pelo método elétrico (R_{th JS el}) é tipicamente de 3,3 K/W (máx. 4,0 K/W). Estes valores indicam a eficiência do pacote na transferência de calor do chip LED para a placa de circuito impresso (PCB).

3. Valores Máximos Absolutos

Estes valores definem os limites além dos quais pode ocorrer dano permanente no dispositivo. O dispositivo não foi concebido para funcionar com tensão inversa. A dissipação de potência máxima admissível (P_d) é de 5700 mW. A corrente direta máxima absoluta é de 1500 mA. A temperatura da junção (T_j) não deve exceder 150°C. A gama de temperaturas de funcionamento e armazenamento é de -40°C a +125°C. O dispositivo pode suportar uma descarga eletrostática (ESD) de até 8 kV (Modelo do Corpo Humano, HBM). A temperatura máxima de soldadura durante a reflow é de 260°C.

4. Análise das Curvas de Desempenho

4.1 Características Espectrais e de Radiação

O gráfico de distribuição espectral relativa mostra a saída de luz em função do comprimento de onda. Este LED emite na gama de cor âmbar. O diagrama típico do padrão de radiação ilustra a distribuição espacial da intensidade luminosa, confirmando o ângulo de visão de 120° onde a intensidade cai para metade do seu valor de pico.

4.2 Corrente Direta vs. Tensão Direta (Curva IV)

O gráfico que representa a corrente direta em função da tensão direta mostra a relação exponencial característica do díodo. É essencial para conceber o circuito de acionamento, pois indica a tensão necessária para obter uma corrente desejada. A curva é fornecida a uma temperatura da almofada de solda (T_S) de 25°C.

4.3 Fluxo Luminoso Relativo vs. Corrente Direta

Este gráfico demonstra como a saída de luz aumenta com a corrente de acionamento. Mostra uma relação sublinear, o que significa que a eficiência (lúmens por watt) tipicamente diminui a correntes mais elevadas devido ao aumento da geração de calor.

4.4 Dependência da Temperatura

Vários gráficos detalham a variação do desempenho do LED com a temperatura. O gráfico do fluxo luminoso relativo vs. temperatura da junção mostra a saída de luz a diminuir à medida que a temperatura aumenta, um fenómeno comum conhecido como "thermal droop". O gráfico da tensão direta relativa vs. temperatura da junção mostra que V_Fdiminui linearmente com o aumento da temperatura, o que pode ser utilizado para deteção de temperatura. As coordenadas de cromaticidade deslocam-se ligeiramente com a corrente direta e a temperatura da junção, o que é importante para aplicações críticas em termos de cor.

4.5 Curva de Derating da Corrente Direta

Este é um gráfico crítico para o projeto térmico. Representa a corrente direta máxima admissível em função da temperatura da almofada de solda. À medida que a temperatura da almofada aumenta, a corrente segura máxima diminui para evitar que a temperatura da junção exceda o seu limite de 150°C. Por exemplo, a uma temperatura de almofada de 110°C, a corrente máxima é de 1500mA, mas a 125°C, derating para 1100mA. A curva especifica também que o dispositivo não deve ser operado abaixo de 50mA.

5. Explicação do Sistema de Binning

Para garantir a consistência na produção, os LEDs são classificados em bins com base em parâmetros-chave.

5.1 Binning do Fluxo Luminoso

Para a variante branco frio (embora a parte principal pareça ser âmbar), os bins de fluxo luminoso são definidos desde o Grupo B5 (180-200 lm) até ao B10 (280-300 lm) à corrente de teste típica. A tolerância de medição é de ±8%.

5.2 Binning da Tensão Direta

A tensão direta é classificada em três grupos: 1A (2,90V - 3,20V), 1B (3,20V - 3,50V) e 1C (3,50V - 3,80V). Isto ajuda a combinar LEDs para ligações em série, garantindo uma distribuição uniforme da corrente.

5.3 Binning de Cor (Âmbar por Conversão de Fósforo)

As coordenadas de cor são rigorosamente controladas dentro de bins especificados no diagrama de cromaticidade CIE. São definidos dois bins principais: YA e YB, cada um com uma área quadrilátera específica no gráfico de coordenadas x,y. As coordenadas-alvo para o bin YA são CIE x: 0,5680, y: 0,4315, e para o bin YB são x: 0,5763, y: 0,4054. A tolerância de medição para as coordenadas de cor é de ±0,005. Este binning está alinhado com as especificações da ECE (Comissão Económica para a Europa) para cores de sinalização automotiva.

6. Informação Mecânica e do Pacote

O dispositivo utiliza um pacote cerâmico SMD. As dimensões mecânicas, incluindo comprimento, largura, altura e localização das almofadas, são fornecidas na secção do desenho mecânico da ficha técnica. Esta informação é crítica para o projeto da impressão na PCB. O layout recomendado para as almofadas de soldadura também é especificado para garantir uniões de solda fiáveis e uma transferência térmica ótima da almofada térmica do dispositivo para a PCB.

7. Diretrizes de Soldadura e Montagem

7.1 Perfil de Soldadura por Reflow

É fornecido um perfil de soldadura por reflow recomendado para orientar o processo de montagem. Este perfil define a taxa de aquecimento, o tempo e temperatura de pré-aquecimento (soak), o tempo acima do líquido (TAL), a temperatura de pico e a taxa de arrefecimento. Cumprir este perfil, com uma temperatura de pico não superior a 260°C, é essencial para evitar danos térmicos no pacote LED e garantir a integridade das uniões de solda.

7.2 Precauções de Utilização

As precauções gerais incluem manusear o dispositivo com cuidado para evitar tensões mecânicas, utilizar proteção ESD adequada durante o manuseamento e montagem, e garantir que o circuito de acionamento é concebido para funcionar dentro dos valores máximos absolutos. Uma gestão térmica adequada na PCB, utilizando uma área de cobre ou dissipação de calor suficiente, é obrigatória para manter o desempenho e a fiabilidade, conforme indicado pela curva de derating.

8. Informação de Embalagem e Encomenda

A informação de embalagem detalha como os componentes são fornecidos, tipicamente em formato de fita e bobina para montagem automatizada. O número de peça ALFS1G-PA10001H-AM segue uma estrutura específica que codifica informações sobre a série, tipo de pacote, bin de fluxo/cor, bin de tensão e outros atributos. A informação de encomenda especificaria as combinações exatas de bins disponíveis para compra.

9. Sugestões de Aplicação

9.1 Cenários de Aplicação Típicos

A aplicação principal éIluminação Exterior Automotiva, especificamenteSinalização. Isto inclui piscas, luzes de circulação diurna (DRL), luzes de posição e luzes de travagem. A cor âmbar, o amplo ângulo de visão e o elevado brilho tornam-no adequado para estas funções, onde a visibilidade e a conformidade com os regulamentos de cor automotivos são primordiais.

9.2 Considerações de Projeto

Os projetistas devem considerar vários fatores:Gestão Térmica:A curva de derating e os valores de resistência térmica exigem um projeto térmico eficaz da PCB.Corrente de Acionamento:O circuito deve fornecer uma corrente estável dentro da gama especificada, considerando o binning da tensão direta.Projeto Ótico:Podem ser necessárias lentes ou refletores para moldar o feixe de 120° para padrões de sinalização específicos.Robustez Ambiental:O projeto deve aproveitar as qualificações AEC-Q102 e de robustez ao enxofre do dispositivo para um funcionamento fiável em ambientes automotivos adversos.

10. Comparação e Diferenciação Técnica

Em comparação com os LEDs SMD plásticos padrão, o pacote cerâmico do ALFS1G-PA10001H-AM oferece uma condutividade térmica significativamente melhor. Isto permite que seja acionado a correntes mais elevadas (até 1500mA) mantendo temperaturas de junção mais baixas, resultando numa maior saída de luz e maior tempo de vida. A qualificação AEC-Q102 e a explícita robustez ao enxofre (Classe A1) são diferenciadores-chave para aplicações automotivas, onde muitos LEDs de grau industrial não seriam adequados. O preciso binning de cor de acordo com as normas ECE é outra vantagem crítica para a sinalização automotiva, garantindo conformidade legal e consistência de cor entre múltiplas lâmpadas num veículo.

11. Perguntas Frequentes (Baseadas nos Parâmetros Técnicos)

P: Qual é a corrente de acionamento mínima para este LED?

R: O dispositivo não deve ser operado abaixo de 50mA, conforme indicado na curva de derating.

P: Como é que a temperatura afeta a saída de luz?

R: Como mostrado nos gráficos de desempenho, o fluxo luminoso relativo diminui à medida que a temperatura da junção aumenta. Uma dissipação de calor adequada é vital para manter o brilho.

P: O que significa "Robustez ao Enxofre Classe A1"?

R: Indica a resistência do LED à corrosão induzida por enxofre. A Classe A1 é um nível de desempenho específico em testes padronizados, garantindo fiabilidade em atmosferas contendo compostos de enxofre.

P: Podem ser ligados vários LEDs em série?

R: Sim, mas é aconselhável utilizar LEDs do mesmo bin de tensão direta (1A, 1B ou 1C) para garantir uma distribuição uniforme da corrente ao longo da cadeia.

P: É recomendado um driver de corrente constante ou de tensão constante?

R: Os LEDs são dispositivos acionados por corrente. É fortemente recomendado um driver de corrente constante para garantir uma saída de luz estável e proteger o LED de "thermal runaway", uma vez que a tensão direta tem um coeficiente de temperatura negativo.

12. Estudo de Caso de Projeto e Utilização

Considere-se o projeto de uma nova lâmpada de pisca traseiro automotivo. Os requisitos de projeto incluem uma cor âmbar conforme os regulamentos ECE, alto brilho para visibilidade diurna, um amplo ângulo de visão para visibilidade lateral e alta fiabilidade ao longo da vida útil do veículo em vários climas. O ALFS1G-PA10001H-AM é selecionado. O processo de projeto envolve: 1) Determinar o número de LEDs necessários para cumprir os requisitos fotométricos, utilizando o fluxo típico de 250 lm e aplicando derating para a temperatura de funcionamento esperada. 2) Projetar uma PCB com núcleo metálico (MCPCB) com vias térmicas e área de cobre suficientes para manter a temperatura da almofada de solda abaixo de 110°C, permitindo a operação total a 1500mA, com base na curva de derating. 3) Implementar um circuito driver LED de corrente constante dimensionado para a tensão direta total da cadeia de LEDs (com base no bin V_Fselecionado). 4) Incorporar um elemento ótico (lente) para distribuir ainda mais o feixe de 120° no padrão regulamentar exigido para piscas. Esta abordagem aproveita o elevado fluxo, amplo ângulo, consistência de cor e robustez do LED para criar uma lâmpada automotiva fiável e de alto desempenho.

13. Introdução ao Princípio de Funcionamento

Os Diodos Emissores de Luz (LEDs) são dispositivos semicondutores que emitem luz quando uma corrente elétrica os atravessa. Este fenómeno chama-se eletroluminescência. Quando uma tensão direta é aplicada através da junção p-n do material semicondutor, os eletrões recombinam-se com as lacunas de eletrões, libertando energia sob a forma de fotões. A cor da luz é determinada pela banda proibida de energia do material semicondutor. O ALFS1G-PA10001H-AM provavelmente utiliza um método de conversão por fósforo para obter a sua cor âmbar: um chip LED azul ou próximo do UV é revestido com um material de fósforo que absorve parte da luz do chip e a reemite a comprimentos de onda mais longos (amarelo/vermelho), misturando-se com a luz azul restante para produzir âmbar.

14. Tendências Tecnológicas

A tendência nos LEDs para iluminação automotiva é para maior eficiência (mais lúmens por watt), maior densidade de potência e maior integração. Isto permite projetos de lâmpadas mais pequenos e estilizados, cumprindo ou excedendo os requisitos regulamentares de brilho. Existe também um forte foco na melhoria da fiabilidade e qualificação para ambientes automotivos cada vez mais adversos, incluindo aplicações com temperaturas mais elevadas no compartimento do motor e resistência a várias exposições químicas. A transição para feixes de condução adaptativos (ADB) e faróis pixelizados está a impulsionar o desenvolvimento de LEDs com capacidades de comutação mais rápidas e um controlo ótico mais apertado. Além disso, a indústria continua a pressionar por gamas de cores mais amplas e estabilidade tanto para aplicações de sinalização como de iluminação ambiente interior.
